Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS51EAP'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

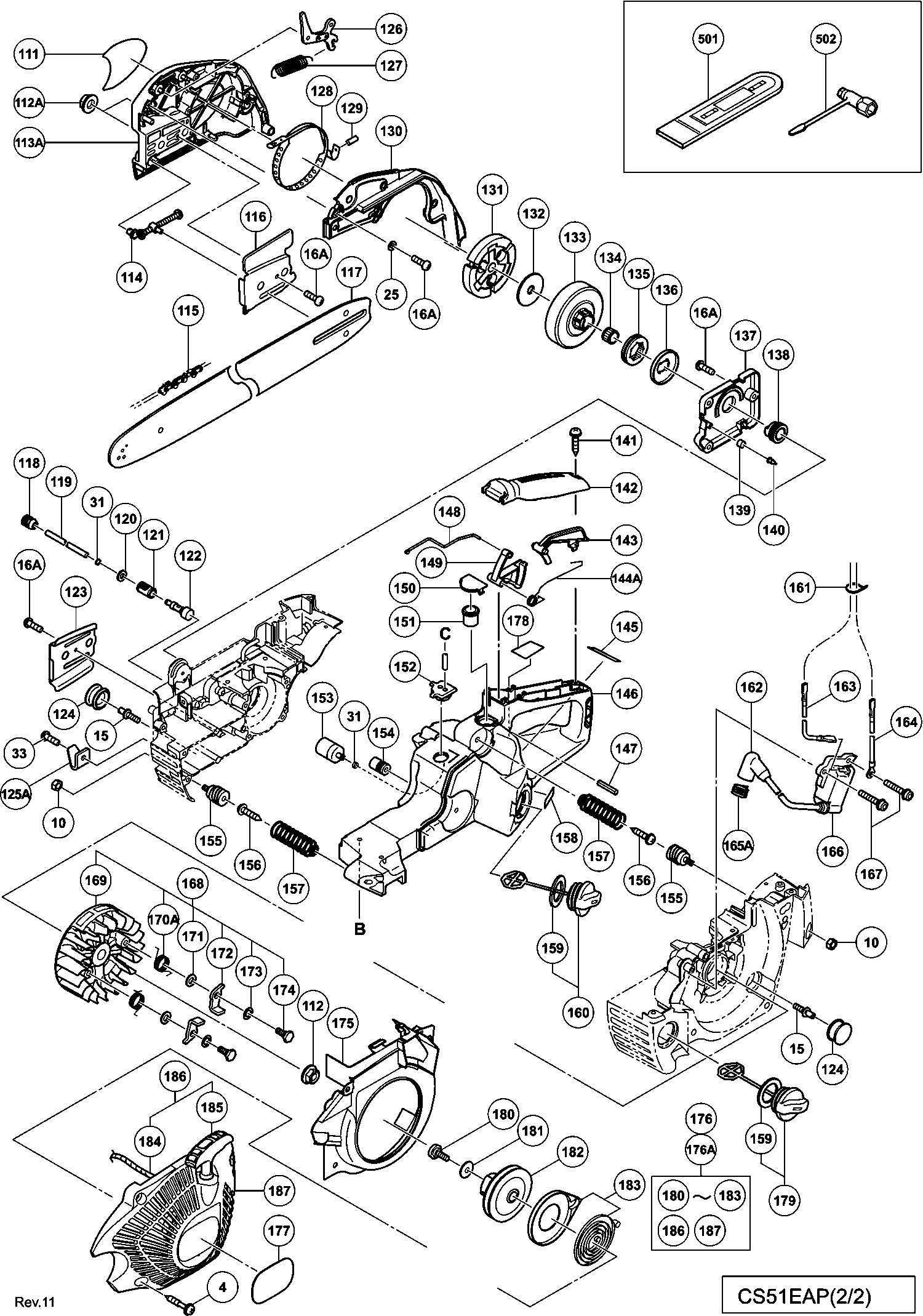

Dessins des Hikoki CS51EAP
Liste de pièces de rechange des Hikoki CS51EAP
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *501 | 6685439 | |||
| Etiquette de démarrage (c51) (ex) | ||||
| 1 | 6698919 | 1.20 | 1.44 | |
| Couvercle de filtre à air (c51) | ||||
| 2 | 6698568 | 4.20 | 5.04 | |
| Plaque de volet | ||||
| 3 | 6698569 | 1.20 | 1.44 | |
| Boulon du set de couverture (ancien 6696903) | ||||
| 4A | 6699189 | 1.04 | 1.24 | |
| Couvercle de cylindre | ||||
| 5 | 6698708 | 14.30 | 17.16 | |
| Bouton de nettoyeur (vermillon) | ||||
| 6 | 6698595 | 1.20 | 1.44 | |
| Emballage de Bouton | ||||
| 7 | 6698570 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 8 | 6698563 | |||
| Elément de filtre à air (a) | ||||
| 9 | 6698562 | 4.20 | 5.04 | |
| NUT M6 | ||||
| 10 | 6698449 | 1.00 | 1.20 | |
| Bague | ||||
| 11 | 6696885 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 11 | 949432 | 1.05 | 1.26 | |
| Porte-ressort | ||||
| 12 | 6698429 | 2.10 | 2.52 | |
| Vis à tête hexagonale M6x20 | ||||
| 13 | 881722 | 1.80 | 2.16 | |
| Ressort Antivibration | ||||
| 14 | 6698428 | 2.10 | 2.52 | |
| Boulon de Set d'Amortisseur | ||||
| 15 | 6685413 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 6696835 | |||
| Vis Ø 4*10 | ||||
| 16A | 324082 | 1.65 | 1.98 | |
| Couvercle de soupape d'échappement (b) | ||||
| 17 | 6698539 | 2.10 | 2.52 | |
| Joint de couvercle (c51) | ||||
| 18 | 6698540 | 1.20 | 1.44 | |
| Tuyau d'échappement | ||||
| 19 | 6698903 | 1.20 | 1.44 | |
| Grille d'échappement | ||||
| 20 | 6698575 | 1.20 | 1.44 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 21 | 305558 | 1.04 | 1.24 | |
| Poignée d'arc | ||||
| 22A | 6699026 | 14.03 | 16.83 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 23 | 302089 | 1.05 | 1.26 | |
| Vis Ø4x10 (paquet de 10) Till 12.2017 | ||||
| 24 | 949812 | 2.40 | 2.88 | |
| Rondelle de boulon M4 (noir) Pour 220v-240v | ||||
| 25 | 323210 | 1.05 | 1.26 | |
| Protecteur de silencieux | ||||
| 26 | 6698904 | 2.10 | 2.52 | |
| Grille de protection du pot d'échappement | ||||
| 27 | 6698905 | 1.20 | 1.44 | |
| Vis Cj 65vai (paquet de 10) | ||||
| 28 | 949219 | 1.20 | 1.44 | |
| Conduite d'huile | ||||
| 29 | 6698900 | 4.65 | 5.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 6698554 | |||
| Pas d'informations disponibles, non commandable | ||||
| 31 | 6685311 | |||
| Boulon hexagonal M5 | ||||
| 32 | 6685412 | 1.05 | 1.26 | |
| Vis de serrure d'étanchéité M5x12 | ||||
| 33 | 6698901 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 6685400 | |||
| Boulon de tête de douille hexagonale de serrure d' | ||||
| 35 | 6698902 | 1.20 | 1.44 | |
| Capuchon de silencieux | ||||
| 36 | 6698706 | 1.20 | 1.44 | |
| Boulon de tête de douille hexagonale de serrure d' | ||||
| 37 | 6698899 | 1.20 | 1.44 | |
| Boulon de tête de douille hexagonale M5x12 (préend | ||||
| 38 | 6696836 | 1.20 | 1.44 | |
| Échappement | ||||
| 39 | 6698573 | 62.70 | 75.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 40 | 6698576 | |||
| Grommet de carburant | ||||
| 41A | 6699944 | 1.04 | 1.24 | |
| Jeu de Ver Inclus. 11,134,134a (jusqu'à 1.2016) | ||||
| 42 | 6600928 | 8.85 | 10.62 | |
| Tuyau de carburant 2.5x4x90 (ancien 700-02504-09) | ||||
| 43 | 6685267 | 1.15 | 1.38 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 44 | 6685139 | 5.94 | 7.12 | |
| Décompression. | ||||
| 45 | 6698541 | 22.83 | 27.39 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 6685782 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46A | 6699320 | |||
| Joint | ||||
| 47 | 6698549 | 1.20 | 1.44 | |
| Admission (cs51) | ||||
| 48 | 6698906 | 13.35 | 16.02 | |
| Cab. Caoutchouc isolant | ||||
| 49 | 6698551 | 2.10 | 2.52 | |
| Isolateur de carburateur (c51) | ||||
| 50 | 6698552 | 2.10 | 2.52 | |
| Conduit de carburant (fkm) | ||||
| 51 | 6698907 | 7.95 | 9.54 | |
| Carburateur Ass'y | ||||
| 52 | 6698705 | 114.13 | 136.95 | |
| Vis (ancien 514-25001-20) | ||||
| 53 | 6685210 | 1.15 | 1.38 | |
| Joint de pompe (ancien 577-25007-20) | ||||
| 54 | 6685212 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25006-20) | ||||
| 55 | 6685213 | 4.45 | 5.34 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 56 | 6684700 | 4.29 | 5.14 | |
| Valve à aiguille (ancien 603-25012-20) | ||||
| 57 | 6685215 | 5.28 | 6.33 | |
| Ressort de soupape (ancien 477-25088-20) | ||||
| 58 | 6690873 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 59 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 60 | 6684690 | |||
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 61 | 6685222 | 4.45 | 5.34 | |
| Ressort de réglage au ralenti (ancien 463-25012-20 | ||||
| 62 | 6690766 | 2.31 | 2.78 | |
| Vis de réglage au ralenti (ancien 462-25016-20) | ||||
| 63 | 6685298 | 2.31 | 2.78 | |
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 64 | 6685218 | 2.31 | 2.78 | |
| Levier de contrôle (ancien 473-25001-20) | ||||
| 65 | 6685217 | 3.30 | 3.96 | |
| Broche de charnière (ancien 605-25001-20) | ||||
| 66 | 6685219 | 1.15 | 1.38 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 67 | 6685223 | 1.15 | 1.38 | |
| Tuyau de Carburant | ||||
| 68 | 6698908 | 4.65 | 5.58 | |
| Bague | ||||
| 69 | 6685408 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M5x45 | ||||
| 70 | 6696317 | 1.20 | 1.44 | |
| Support de nettoyeur (c51) | ||||
| 71A | 6698553 | 2.10 | 2.52 | |
| Tuyau de Carburant | ||||
| 72 | 6698721 | 9.75 | 11.70 | |
| Cylindre | ||||
| 73 | 6698537 | 62.70 | 75.24 | |
| Couvercle de soupape d'échappement (a) | ||||
| 74 | 6698538 | 2.10 | 2.52 | |
| Emballage de cylindre | ||||
| 75 | 6698542 | 1.20 | 1.44 | |
| Anneau de piston | ||||
| 76 | 6698534 | 9.15 | 10.98 | |
| Piston (44) (m) | ||||
| 77 | 6698909 | 24.75 | 29.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 6696854 | |||
| Collier de boulon de piston | ||||
| 79 | 6698910 | 2.10 | 2.52 | |
| Carter de moteur (b) Ass'y (ancien 6698531) | ||||
| 80A | 6699945 | 76.04 | 91.24 | |
| Joint d'huile | ||||
| 81 | 6698914 | 3.15 | 3.78 | |
| Roulement à billes | ||||
| 82 | 6202C3 | 4.35 | 5.22 | |
| Vilebrequin | ||||
| 83 | 6698532 | 55.14 | 66.16 | |
| Joints de carter d' manivelle (c51) | ||||
| 84 | 6698535 | 2.10 | 2.52 | |
| Axe de piston | ||||
| 85 | 6696855 | 2.10 | 2.52 | |
| Roulement A Aiguilles | ||||
| 86 | 6698911 | 9.15 | 10.98 | |
| Carter De Moteur | ||||
| 87 | 6698530 | 66.55 | 79.86 | |
| Amortisseur arrière | ||||
| 88 | 6698709 | 1.20 | 1.44 | |
| Poignée de frein | ||||
| 89 | 6698572 | 6.60 | 7.92 | |
| Ressort | ||||
| 91 | 6698912 | 1.20 | 1.44 | |
| Caoutchouc de tige de starter | ||||
| 92 | 6685369 | 1.05 | 1.26 | |
| Bouton d'Étranglement | ||||
| 93 | 6698593 | 1.20 | 1.44 | |
| Plaque d'opération | ||||
| 94 | 6698565 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 95 | 6696940 | |||
| Plus disponible, pas de remplacement | ||||
| 95A | 6601275 | |||
| Pas d'informations disponibles, non commandable | ||||
| 96 | 6698988 | |||
| Boulon de Barre de Chaîne | ||||
| 98 | 6699029 | 1.04 | 1.24 | |
| Boulon de Barre de Chaîne | ||||
| 98A | 6699029 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 99 | 6601583 | |||
| ECROU M8 | ||||
| 112 | 6698581 | 1.20 | 1.44 | |
| Écrou à embase M8 | ||||
| 112A | 6699028 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 113 | 6698586 | |||
| Couvercle Latéral | ||||
| 113A | 6698585 | 40.01 | 48.02 | |
| Boulon de traction de chaîne | ||||
| 114 | 6698591 | 6.90 | 8.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 115 | 6698710 | |||
| Plaque de guidage (b) | ||||
| 116 | 6698592 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 6698641 | |||
| Grommet d'huile (a) | ||||
| 118 | 6696868 | 1.05 | 1.26 | |
| Conduite de carburant (ancien 6698453) | ||||
| 119 | 6698719 | 9.75 | 11.70 | |
| Bague | ||||
| 120 | 6685407 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | 6698455 | |||
| Corps de filtre à huile | ||||
| 122 | 6698536 | 2.25 | 2.70 | |
| Plaque de guidage (a) | ||||
| 123 | 6698561 | 3.15 | 3.78 | |
| Amortisseur (c51) | ||||
| 124 | 6698913 | 1.20 | 1.44 | |
| Attrape-Chaîne | ||||
| 125A | 6699027 | 1.04 | 1.24 | |
| Lien de Frein | ||||
| 126 | 6698587 | 4.65 | 5.58 | |
| Élément de freinage | ||||
| 127 | 6698588 | 3.15 | 3.78 | |
| Bande de frein | ||||
| 128 | 6698589 | 6.15 | 7.38 | |
| Rouleau à aiguilles D3 | ||||
| 129 | 6685391 | 1.05 | 1.26 | |
| Couvercle de lien de frein | ||||
| 130 | 6698590 | 3.15 | 3.78 | |
| Embrayage | ||||
| 131 | 6698560 | 13.80 | 16.56 | |
| Plus disponible, pas de remplacement | ||||
| 132 | 6696882 | |||
| Pas d'informations disponibles, non commandable | ||||
| 133 | 6698558 | |||
| Roulement A Aiguilles | ||||
| 134 | 6696884 | 5.10 | 6.12 | |
| Pignon d'anneau | ||||
| 135 | 6698557 | 5.70 | 6.84 | |
| Bague | ||||
| 136 | 6698556 | 1.20 | 1.44 | |
| Couvercle de pompe à huile | ||||
| 137 | 6698555 | 2.10 | 2.52 | |
| Vis sans fin | ||||
| 138 | 6696886 | 7.28 | 8.73 | |
| Vis sans fin | ||||
| 138A | 6600927 | 4.95 | 5.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 139 | 6685371 | |||
| Valve | ||||
| 140 | 6685370 | 2.10 | 2.52 | |
| Vis Ø 4*16 Noir | ||||
| 141 | 305812 | 1.04 | 1.24 | |
| Poignée Arrière | ||||
| 142 | 6698805 | 1.05 | 1.26 | |
| Blocage de l'interrupteur | ||||
| 143 | 6685350 | 1.05 | 1.26 | |
| Blocage de l'interrupteur | ||||
| 143 | 6685420 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 144A | 6600341 | |||
| Poignée arrière | ||||
| 146 | 6698579 | 24.75 | 29.70 | |
| Goupille à Ressort 5x25 (ancien 993-26005-254) | ||||
| 147 | 6685282 | 1.15 | 1.38 | |
| Tirant DF 700 | ||||
| 148 | 6698564 | 1.20 | 1.44 | |
| Levier d'accélérateur (vermillon) | ||||
| 149 | 6698916 | 1.20 | 1.44 | |
| Capuchon de Valve d'Air | ||||
| 150 | 6698580 | 4.65 | 5.58 | |
| Capuchon intérieur Ass'y | ||||
| 151 | 6685351 | 4.50 | 5.40 | |
| Passthrough de carburant (ancien 701-72930-20) | ||||
| 152 | 6696167 | 1.15 | 1.38 | |
| Ensemble de corps de filtre à pompe (ancien 675-11 | ||||
| 153 | 6692285 | 7.26 | 8.72 | |
| Amortisseur avant | ||||
| 154 | 6696873 | 1.05 | 1.26 | |
| Porte-ressort | ||||
| 155 | 6698409 | 2.10 | 2.52 | |
| Vis à tôle à bride D6 | ||||
| 156 | 6696872 | 1.05 | 1.26 | |
| Ressort Antivibration | ||||
| 157 | 6698408 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 158 | 6698921 | |||
| Emballage du bouchon de réservoir (ancien 630-3252 | ||||
| 159 | 6685179 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 160 | 6698855 | |||
| Pince pour cordon | ||||
| 161 | 988054 | 1.04 | 1.24 | |
| Capuchon de fiche | ||||
| 162 | 6698548 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 163 | 6698545 | |||
| Pas d'informations disponibles, non commandable | ||||
| 164 | 6698546 | |||
| METAL FITTING OF PLUG CAP (OLD 6698547) | ||||
| 165A | 6699180 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 166 | 6698544 | |||
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 167 | 6696326 | 1.20 | 1.44 | |
| Magnéto Ass'y | ||||
| 168 | 6698918 | 22.83 | 27.39 | |
| Rotor de magnéto | ||||
| 169 | 6698543 | 17.19 | 20.62 | |
| Ressort de Griffe de Démarreur (b) | ||||
| 170A | 6699405 | 1.05 | 1.26 | |
| Rondelle 0.8 | ||||
| 171 | 6696857 | 1.05 | 1.26 | |
| Crampon de démarrage | ||||
| 172 | 6696877 | 2.10 | 2.52 | |
| Chim | ||||
| 173 | 6696434 | 1.04 | 1.24 | |
| Boulon | ||||
| 174 | 6696878 | 1.05 | 1.26 | |
| Déflecteur d'air | ||||
| 175 | 6698571 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 176 | 6698584 | |||
| Démarreur à rappel (ancien 6698583) | ||||
| 176A | 6699421 | 18.43 | 22.11 | |
| Pas d'informations disponibles, non commandable | ||||
| 178 | 6698923 | |||
| Bouchon de réservoir complet | ||||
| 179 | 6698358 | 4.20 | 5.04 | |
| VIS DE BLOCAGE | ||||
| 180 | 6699477 | 1.04 | 1.24 | |
| Rondelle (1) | ||||
| 181 | 6699474 | 1.04 | 1.24 | |
| Bobine | ||||
| 182 | 6699482 | 3.30 | 3.96 | |
| Plus disponible, pas de remplacement | ||||
| 183 | 6699480 | |||
| Corde de démarrage | ||||
| 184 | 6699470 | 1.04 | 1.24 | |
| Bouton de démarrage | ||||
| 185 | 6699466 | 1.50 | 1.80 | |
| Ensemble de poignée de départ | ||||
| 186 | 6699472 | 2.25 | 2.70 | |
| Enveloppe De Ventilateur | ||||
| 187 | 6699488 | 16.78 | 20.13 | |
| Écrou M6 | ||||
| 188 | 329934 | 1.73 | 2.07 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6698577 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6698582 | |||
