Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS40EA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

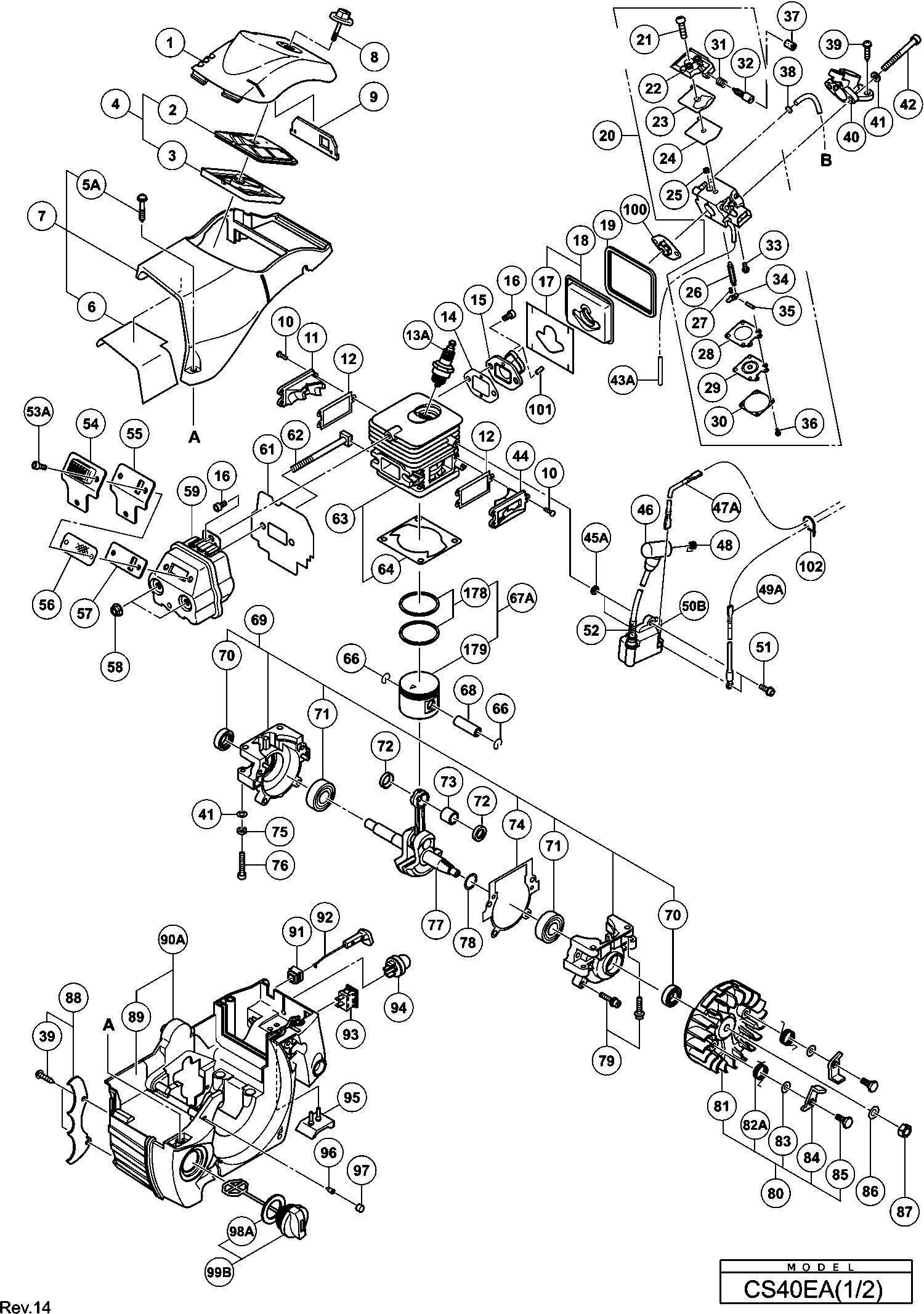

Dessins des Hikoki CS40EA
Liste de pièces de rechange des Hikoki CS40EA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *501 | 6685439 | |||
| Couvercle du filtre à air | ||||
| 1 | 6698424 | 4.20 | 5.04 | |
| Elément de filtre à air (b) | ||||
| 2 | 6696908 | 3.15 | 3.78 | |
| Elément de filtre à air (a) | ||||
| 3 | 6696907 | 2.10 | 2.52 | |
| Élément de filtre à air | ||||
| 4 | 6696891 | 7.95 | 9.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 5 | 6696903 | |||
| Boulon du set de couverture (ancien 6696903) | ||||
| 5A | 6699946 | 1.04 | 1.24 | |
| Ruban d'aluminium (A) | ||||
| 6 | 6698520 | 2.10 | 2.52 | |
| Couvercle de cylindre | ||||
| 7 | 6698519 | 12.90 | 15.48 | |
| Plus disponible, pas de remplacement | ||||
| 8 | 6698425 | |||
| Plaque de volet | ||||
| 9 | 6696904 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 6696835 | |||
| Couvercle de soupape d'échappement (b) | ||||
| 11 | 6698407 | 3.15 | 3.78 | |
| Joint du couvercle | ||||
| 12 | 6696852 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 13 | 6685782 | |||
| Pas d'informations disponibles, non commandable | ||||
| 13A | 6699320 | |||
| Joint | ||||
| 14 | 6696895 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 15 | 6698419 | |||
| Prise d'air (OLD 6698419) | ||||
| 15A | 6601577 | 3.00 | 3.60 | |
| Boulon de tête de douille hexagonale M5x12 (préend | ||||
| 16 | 6696836 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 17 | 6698524 | |||
| Isolateur de carburateur | ||||
| 18 | 6698461 | 4.20 | 5.04 | |
| Isolateur de carburateur en caoutchouc | ||||
| 19 | 6696896 | 1.05 | 1.26 | |
| Carburateur Ass'y Includ.21-36 | ||||
| 20 | 6698433 | 104.50 | 125.40 | |
| Vis (ancien 514-25001-20) | ||||
| 21 | 6685210 | 1.15 | 1.38 | |
| Joint de pompe (ancien 577-25007-20) | ||||
| 23 | 6685212 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25006-20) | ||||
| 24 | 6685213 | 4.45 | 5.34 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 25 | 6684700 | 4.29 | 5.14 | |
| Valve à aiguille (ancien 603-25012-20) | ||||
| 26 | 6685215 | 5.28 | 6.33 | |
| Ressort de soupape (ancien 477-25088-20) | ||||
| 27 | 6690873 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 28 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 29 | 6684690 | |||
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 30 | 6685222 | 4.45 | 5.34 | |
| Ressort de réglage au ralenti (ancien 463-25012-20 | ||||
| 31 | 6690766 | 2.31 | 2.78 | |
| Vis de réglage au ralenti (ancien 462-25016-20) | ||||
| 32 | 6685298 | 2.31 | 2.78 | |
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 33 | 6685218 | 2.31 | 2.78 | |
| Levier de contrôle (ancien 473-25001-20) | ||||
| 34 | 6685217 | 3.30 | 3.96 | |
| Broche de charnière (ancien 605-25001-20) | ||||
| 35 | 6685219 | 1.15 | 1.38 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 36 | 6685223 | 1.15 | 1.38 | |
| Éponge au ralenti (ancien 191-32970-20) | ||||
| 37 | 6685224 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 6685311 | |||
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 39 | 302089 | 1.05 | 1.26 | |
| Support de nettoyage | ||||
| 40 | 6698427 | 1.05 | 1.26 | |
| Bague | ||||
| 41 | 6685408 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M5x45 | ||||
| 42 | 6696317 | 1.20 | 1.44 | |
| Tuyau de Carburant | ||||
| 43A | 6698721 | 9.75 | 11.70 | |
| Couvercle de soupape d'échappement (a) | ||||
| 44 | 6698406 | 3.15 | 3.78 | |
| Plus disponible, pas de remplacement | ||||
| 45A | 6698700 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46 | 6698435 | |||
| Cordon (c) | ||||
| 47A | 6696840 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 48 | 6698436 | |||
| Cordon (b) | ||||
| 49A | 6698974 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 50B | 6696841 | |||
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 51 | 6696326 | 1.20 | 1.44 | |
| Tube d'isolation de cordon | ||||
| 52 | 6698457 | 1.05 | 1.26 | |
| Vis Ø4x10 (paquet de 10) Till 12.2017 | ||||
| 53A | 949812 | 2.40 | 2.88 | |
| Protecteur de silencieux | ||||
| 54 | 6698458 | 1.05 | 1.26 | |
| Emballage de Protecteur de Silencieux | ||||
| 55 | 6698459 | 1.05 | 1.26 | |
| Grille d'échappement | ||||
| 56 | 6696874 | 1.05 | 1.26 | |
| Plaque d'Échappement | ||||
| 57 | 6698460 | 1.05 | 1.26 | |
| Écrou M6 | ||||
| 58 | 329934 | 1.73 | 2.07 | |
| Échappement | ||||
| 59 | 6698410 | 30.53 | 36.63 | |
| Emballage de silencieux | ||||
| 61 | 6698412 | 4.20 | 5.04 | |
| Boulon à tête carrée M6 | ||||
| 62 | 6698437 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 63 | 6698430 | |||
| Emballage de cylindre | ||||
| 64 | 6696864 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 6696854 | |||
| Piston | ||||
| 67A | 6698526 | 30.45 | 36.54 | |
| Axe de piston | ||||
| 68 | 6696855 | 2.10 | 2.52 | |
| Ensemble de Carter de Manivelle | ||||
| 69 | 6698441 | 34.18 | 41.01 | |
| Joint d'huile | ||||
| 70 | 6684607 | 4.29 | 5.14 | |
| Roulement A Billes (1) | ||||
| 71 | 6685328 | 3.00 | 3.60 | |
| Collier de boulon de piston | ||||
| 72 | 6696856 | 2.10 | 2.52 | |
| Roulement A Aiguilles | ||||
| 73 | 6698445 | 5.10 | 6.12 | |
| Emballage du carter de vilebrequin | ||||
| 74 | 6696863 | 1.05 | 1.26 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 75 | 949454 | 1.04 | 1.24 | |
| Boulon hexagonal M5 | ||||
| 76 | 6685412 | 1.05 | 1.26 | |
| Vilebrequin | ||||
| 77 | 6696853 | 45.65 | 54.78 | |
| Cale T 0.2 | ||||
| 78 | 6696865 | 1.05 | 1.26 | |
| Cale T 0.3 | ||||
| 78 | 6696866 | 1.05 | 1.26 | |
| Cale T 0.4 | ||||
| 78 | 6696867 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 79 | 305583 | |||
| Sous-ensemble de magnéto | ||||
| 80 | 6698414 | 19.11 | 22.94 | |
| Rotor de magnéto | ||||
| 81 | 6698415 | 15.68 | 18.81 | |
| Ressort de Griffe de Démarreur (b) | ||||
| 82A | 6699405 | 1.05 | 1.26 | |
| Rondelle 0.8 | ||||
| 83 | 6696857 | 1.05 | 1.26 | |
| Crampon de démarrage | ||||
| 84 | 6696877 | 2.10 | 2.52 | |
| Boulon | ||||
| 85 | 6696878 | 1.05 | 1.26 | |
| Rondelle de boulon D7 | ||||
| 86 | 6696880 | 1.05 | 1.26 | |
| Ecrou | ||||
| 87 | 6696879 | 1.05 | 1.26 | |
| Boulon | ||||
| 88 | 6696329 | 10.20 | 12.24 | |
| Ruban d'aluminium | ||||
| 89 | 6698523 | 2.10 | 2.52 | |
| Carter De Moteur | ||||
| 90A | 6699012 | 22.55 | 27.06 | |
| Caoutchouc de tige de starter | ||||
| 91 | 6685369 | 1.05 | 1.26 | |
| Bouton d'Étranglement | ||||
| 92 | 6698463 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 93 | 6685364 | |||
| Plus disponible, pas de remplacement | ||||
| 93A | 6601275 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 94 | 6685139 | 5.94 | 7.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 95 | 6696870 | |||
| Valve | ||||
| 96 | 6685370 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 97 | 6685371 | |||
| Emballage du bouchon de réservoir (ancien 630-3252 | ||||
| 98A | 6685179 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 99A | 6698855 | |||
| Bouchon de réservoir complet | ||||
| 99B | 6698358 | 4.20 | 5.04 | |
| Espaceur du collecteur d'admission (ancien 400-329 | ||||
| 100 | 6685202 | 3.30 | 3.96 | |
| Guide d'impulsion (ancien 6696842) | ||||
| 101A | 6699673 | 1.04 | 1.24 | |
| WIRE BAND | ||||
| 102 | 6696839 | 1.08 | 1.30 | |
| NUT M6 | ||||
| 111 | 6698449 | 1.00 | 1.20 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 112 | 949432 | 1.05 | 1.26 | |
| Porte-ressort | ||||
| 113 | 6698409 | 2.10 | 2.52 | |
| Vis à tôle à bride D6 | ||||
| 114 | 6696872 | 1.05 | 1.26 | |
| Ressort Antivibration | ||||
| 115 | 6698408 | 2.10 | 2.52 | |
| Amortisseur avant | ||||
| 116 | 6696873 | 1.05 | 1.26 | |
| Corps de filtre de pompe (ancien 675-11600-90/6692 | ||||
| 117 | 6685199 | 4.45 | 5.34 | |
| Filtre à pompe | ||||
| 117A | 6600351 | 2.70 | 3.24 | |
| Grommet de retour (ancien 6684627) | ||||
| 118A | 6697846 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 119 | 6698401 | |||
| Tuyau de Carburant L70 | ||||
| 119A | 6699014 | 1.65 | 1.98 | |
| Capuchon intérieur Ass'y | ||||
| 120A | 6685351 | 4.50 | 5.40 | |
| Plus disponible, pas de remplacement | ||||
| 123A | 6698931 | |||
| Tuyau de Carburant | ||||
| 124A | 6698718 | 9.75 | 11.70 | |
| Conduite de carburant L250 | ||||
| 124B | 6698947 | 12.90 | 15.48 | |
| Vis Ø 4*16 Noir | ||||
| 125 | 305812 | 1.04 | 1.24 | |
| Poignée Arrière | ||||
| 126A | 6698805 | 1.05 | 1.26 | |
| Blocage de l'interrupteur | ||||
| 127 | 6685350 | 1.05 | 1.26 | |
| Blocage de l'interrupteur | ||||
| 127 | 6685420 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 128B | 6600341 | |||
| Goupille à Ressort 5x25 (ancien 993-26005-254) | ||||
| 129 | 6685282 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 130A | 6698990 | |||
| Porte-ressort | ||||
| 131 | 6698429 | 2.10 | 2.52 | |
| Vis à tête hexagonale M6x20 | ||||
| 132 | 881722 | 1.80 | 2.16 | |
| Ressort Antivibration | ||||
| 133 | 6698428 | 2.10 | 2.52 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 134 | 305558 | 1.04 | 1.24 | |
| Couvercle de lien de frein | ||||
| 135A | 6698527 | 1.05 | 1.26 | |
| Assemblage de lien de frein | ||||
| 136 | 6685388 | 4.05 | 4.86 | |
| Circlips en "e" pour Ø6 | ||||
| 137 | 955479 | 1.05 | 1.26 | |
| Élément de freinage | ||||
| 138 | 6696900 | 2.10 | 2.52 | |
| Rouleau à aiguilles D3 | ||||
| 139 | 6685391 | 1.05 | 1.26 | |
| Bande de frein | ||||
| 140A | 6698528 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 142A | 6698989 | |||
| Couvercle de pompe à huile | ||||
| 143 | 6696893 | 2.10 | 2.52 | |
| Conduite d'huile | ||||
| 144 | 6696892 | 1.05 | 1.26 | |
| Pompe à huile | ||||
| 145 | 6696887 | 24.68 | 29.61 | |
| Ressort | ||||
| 146 | 6685374 | 1.05 | 1.26 | |
| Poignée de frein | ||||
| 148 | 6685373 | 5.85 | 7.02 | |
| Ecrou de serrage de la barre de chaîne | ||||
| 150 | 6685416 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 151 | 6698454 | |||
| Pas d'informations disponibles, non commandable | ||||
| 151A | 6698422 | |||
| Ass'y de carter latéral (ancien 6698422) | ||||
| 151B | 6699721 | 10.20 | 12.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 152 | 6687335 | |||
| Pas d'informations disponibles, non commandable | ||||
| 153A | 6685393 | |||
| Plus disponible, pas de remplacement | ||||
| 153B | 6698986 | |||
| Plaque de guidage (b) | ||||
| 154 | 6696902 | 2.10 | 2.52 | |
| Vis taraudeuse D3 | ||||
| 155 | 6685415 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 156 | 6696983 | |||
| Pas d'informations disponibles, non commandable | ||||
| 157 | 6698423 | |||
| Embrayage | ||||
| 158 | 6696883 | 14.10 | 16.92 | |
| Plus disponible, pas de remplacement | ||||
| 159 | 6696882 | |||
| BOITE D'ACCOUPLEM. | ||||
| 160 | 6696881 | 12.45 | 14.94 | |
| Roulement A Aiguilles | ||||
| 161 | 6696884 | 5.10 | 6.12 | |
| Vis sans fin | ||||
| 162 | 6696886 | 7.28 | 8.73 | |
| Bague | ||||
| 163 | 6696885 | 1.05 | 1.26 | |
| Vis Cj 65vai (paquet de 10) | ||||
| 164 | 949219 | 1.20 | 1.44 | |
| Plaque de guidage (a) | ||||
| 165 | 6696898 | 2.10 | 2.52 | |
| Grommet d'huile (a) | ||||
| 166 | 6696868 | 1.05 | 1.26 | |
| Conduite de carburant (ancien 6698453) | ||||
| 167A | 6698719 | 9.75 | 11.70 | |
| Bague | ||||
| 168 | 6685407 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 169 | 6698455 | |||
| Corps de filtre à huile | ||||
| 170A | 6698536 | 2.25 | 2.70 | |
| Vis à Tôle à Bride D5x15 | ||||
| 171 | 6698456 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 172 | 6696894 | |||
| Déflecteur d'air | ||||
| 173 | 6696906 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 174 | 6698431 | |||
| Plus disponible, pas de remplacement | ||||
| 174A | 6699497 | |||
| Ensemble de papillon | ||||
| 176 | 6698825 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 177 | 6698923 | |||
| Anneau de piston | ||||
| 178 | 6699003 | 2.25 | 2.70 | |
| Piston | ||||
| 179 | 6699004 | 16.64 | 19.96 | |
| VIS DE BLOCAGE | ||||
| 180 | 6699476 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 181 | 6699478 | |||
| Ressort amortisseur | ||||
| 182 | 6699479 | 1.65 | 1.98 | |
| Bobine | ||||
| 183 | 6699485 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 184 | 6699480 | |||
| Corde de démarrage | ||||
| 185 | 6699469 | 1.04 | 1.24 | |
| Arrêt de corde | ||||
| 186 | 6699465 | 1.04 | 1.24 | |
| Bouton de démarrage | ||||
| 187 | 6699467 | 1.95 | 2.34 | |
| Plus disponible, pas de remplacement | ||||
| 188 | 6699473 | |||
| Boîtier de ventilateur | ||||
| 189 | 6699498 | 9.45 | 11.34 | |
| Boîtier de ventilateur | ||||
| 189A | 6699498 | 9.45 | 11.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 191 | 6601575 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6696910 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6685402 | |||
