Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS3630DA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

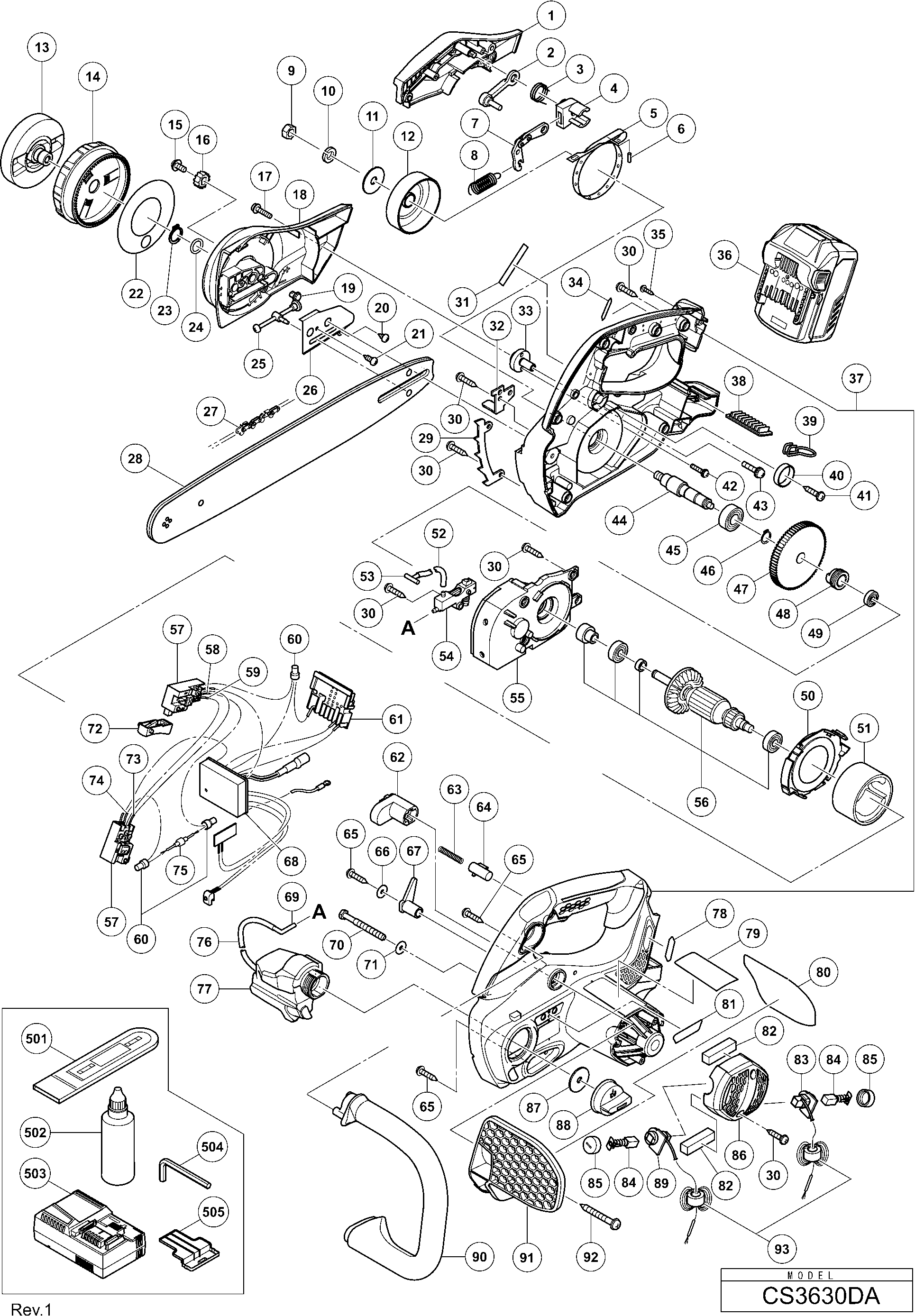

Dessins des Hikoki CS3630DA
Liste de pièces de rechange des Hikoki CS3630DA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| S/e Porte Balais | ||||
| *83 | 335698 | 2.40 | 2.88 | |
| S/e Porte Balais | ||||
| *89 | 335699 | 2.40 | 2.88 | |
| Couvercle de liaison de frein | ||||
| 1 | 335134 | 3.90 | 4.68 | |
| Plaque de support de frein | ||||
| 2 | 6696782 | 4.20 | 5.04 | |
| Ressort | ||||
| 3 | 6696783 | 1.20 | 1.44 | |
| Support de lien de frein | ||||
| 4 | 335135 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 5 | 6699013 | |||
| Rouleau à aiguilles D3 | ||||
| 6 | 6685391 | 1.05 | 1.26 | |
| Assemblage de lien de frein | ||||
| 7 | 6685388 | 4.05 | 4.86 | |
| Ressort de frein (ancien 6685167) | ||||
| 8 | 6685389 | 1.05 | 1.26 | |
| Écrou de blocage (gauche) M8 | ||||
| 9 | 335192 | 1.04 | 1.24 | |
| Rondelle Psm-9 Three-phase | ||||
| 10 | 957042 | 1.05 | 1.26 | |
| Plaque Latérale | ||||
| 11 | 335139 | 1.04 | 1.24 | |
| BOITE D'ACCOUPLEM. | ||||
| 12 | 6685403 | 10.20 | 12.24 | |
| Bouton | ||||
| 13 | 335151 | 6.75 | 8.10 | |
| Assemblage d'alimentation à commutation | ||||
| 14 | 335150 | 2.40 | 2.88 | |
| Vis machine M4x8 (noir) | ||||
| 15 | 315500 | 1.35 | 1.62 | |
| Pignon | ||||
| 16 | 335152 | 1.35 | 1.62 | |
| Boulon à tête hexa. (avec bride) M5x20 | ||||
| 17 | 336349 | 1.04 | 1.24 | |
| Couverture de côté de chaîne | ||||
| 18 | 336347 | 6.15 | 7.38 | |
| Roue Conique (1) | ||||
| 19 | 335156 | 3.00 | 3.60 | |
| Vis autotaraudeuse D3 | ||||
| 20 | 696352 | 1.13 | 1.35 | |
| VIS À TÊTE D3X12 | ||||
| 21 | 370905 | 82.50 | 99.00 | |
| Joint anti-poussière | ||||
| 22 | 335688 | 1.04 | 1.24 | |
| Circlips Ø14 (x10)paquet de 10 | ||||
| 23 | 939543 | 2.55 | 3.06 | |
| O Ring (1ap-12) | ||||
| 24 | 996407 | 1.05 | 1.26 | |
| Tendeur de chaîne | ||||
| 25 | 335153 | 8.25 | 9.90 | |
| Support de guidage | ||||
| 26 | 335154 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 6697852 | |||
| Pas d'informations disponibles, non commandable | ||||
| 28 | 6696990 | |||
| Pas d'informations disponibles, non commandable | ||||
| 29 | 335142 | |||
| Vis à tôle (avec bride) D4x20 | ||||
| 30 | 339250 | 1.04 | 1.24 | |
| Attrape-chaîne | ||||
| 32 | 335155 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 336350 | |||
| Vis autotaraudeuse (avec bride) D3x16 (noir) | ||||
| 35 | 313687 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 36 | 371750 | |||
| ENSEMBLE COUVERCLE DE POIGNÉE DE BOÎTIER NOUVEAU | ||||
| 37 | 373112 | 40.70 | 48.84 | |
| ENSEMBLE COUVERCLE DE POIGNÉE DE BOÎTIER NOUVEAU | ||||
| 37A | 373112 | 40.70 | 48.84 | |
| Caoutchouc de batterie (b) | ||||
| 38 | 370328 | 1.95 | 2.34 | |
| Crochet (1) | ||||
| 39 | 6698696 | 2.10 | 2.52 | |
| Manchon de liaison | ||||
| 40 | 335690 | 1.50 | 1.80 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 41 | 301653 | 1.04 | 1.24 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 42 | 304043 | 1.05 | 1.26 | |
| Vis de machine M5x10 (noire) | ||||
| 43 | 336342 | 1.04 | 1.24 | |
| Arbre | ||||
| 44 | 335137 | 5.40 | 6.48 | |
| Roulement A Billes | ||||
| 45 | 6001VV | 6.60 | 7.92 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 46 | 939542 | 1.50 | 1.80 | |
| Pignon | ||||
| 47 | 335138 | 12.90 | 15.48 | |
| Vis sans fin | ||||
| 48 | 6696886 | 7.28 | 8.73 | |
| Roulement A Billes | ||||
| 49 | 606ZZM | 15.40 | 18.48 | |
| Baffle | ||||
| 50 | 335140 | 3.90 | 4.68 | |
| Aimant | ||||
| 51 | 323156 | 24.68 | 29.61 | |
| Tube d'uréthane 130l | ||||
| 52 | 335148 | 1.04 | 1.24 | |
| Buse | ||||
| 53 | 335147 | 1.04 | 1.24 | |
| Pompe à huile | ||||
| 54 | 6696887 | 24.68 | 29.61 | |
| Capot de recouvrement | ||||
| 55 | 335136 | 4.65 | 5.58 | |
| Induit Complet | ||||
| 56 | 360948 | 40.01 | 48.02 | |
| Commutateur | ||||
| 57 | 335124 | 15.40 | 18.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 335687 | |||
| INTERNAL WIRE (RED) L490 | ||||
| 59 | 335694 | 1.00 | 1.20 | |
| Connecteur 50092 | ||||
| 60 | 959141 | 3.75 | 4.50 | |
| TERMINAL DE BATTERIE | ||||
| 61 | 372228 | 8.25 | 9.90 | |
| Levier de frein | ||||
| 62 | 335132 | 1.04 | 1.24 | |
| Ressort | ||||
| 63 | 314429 | 1.04 | 1.24 | |
| Bouton de Verrouillage | ||||
| 64 | 331682 | 1.80 | 2.16 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 65 | 301653 | 1.04 | 1.24 | |
| RING (B) | ||||
| 66 | 319956 | 1.26 | 1.51 | |
| LEVIER INTERRUPTEUR | ||||
| 67 | 335133 | 1.04 | 1.24 | |
| ENSEMBLE TERMINAL DE CONTRÔLEUR NOUVEAU | ||||
| 68 | 373111 | 57.75 | 69.30 | |
| Tuyau d'huile | ||||
| 69 | 335146 | 1.05 | 1.26 | |
| Vis Ø 4x45 | ||||
| 70 | 981824 | 1.05 | 1.26 | |
| RING (B) | ||||
| 71 | 319956 | 1.26 | 1.51 | |
| LEVIER INTERRUPTEUR | ||||
| 72 | 335125 | 1.04 | 1.24 | |
| INTERNAL WIRE (BROWN) L165 | ||||
| 73 | 335695 | 1.00 | 1.20 | |
| INTERNAL WIRE (BLACK) L120 | ||||
| 74 | 335696 | 1.00 | 1.20 | |
| DIODE | ||||
| 75 | 335689 | 1.50 | 1.80 | |
| Tube d'uréthane 95l | ||||
| 76 | 335145 | 1.04 | 1.24 | |
| Réservoir d'huile | ||||
| 77 | 335143 | 3.00 | 3.60 | |
| CAUTION LABEL (EX) | ||||
| 80 | 335692 | 1.62 | 1.94 | |
| Éponge (a) | ||||
| 82 | 335867 | 1.04 | 1.24 | |
| S/e Porte Balais | ||||
| 83 | 335698 | 2.40 | 2.88 | |
| Charbons (1 paire) | ||||
| 84 | 999068 | 4.73 | 5.67 | |
| Bouchon De Charbon | ||||
| 85 | 319847 | 1.65 | 1.98 | |
| Couvercle | ||||
| 86 | 335141 | 1.65 | 1.98 | |
| Joint de bouchon de réservoir | ||||
| 87 | 335691 | 1.04 | 1.24 | |
| Bouchon de carburant | ||||
| 88 | 335144 | 1.04 | 1.24 | |
| S/e Porte Balais | ||||
| 89 | 335699 | 2.40 | 2.88 | |
| Poignée Avant | ||||
| 90 | 335130 | 3.75 | 4.50 | |
| Poignée de Frein | ||||
| 91 | 335131 | 4.95 | 5.94 | |
| Vis D5*45 | ||||
| 92 | 316321 | 1.65 | 1.98 | |
| Gaine thermorétractable | ||||
| 93 | 334379 | 4.65 | 5.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6699116 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501A | 6685439 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944458 | |||
| Capuchon de protection pour batterie | ||||
| 505 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 957681 | |||
