Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS35EH'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

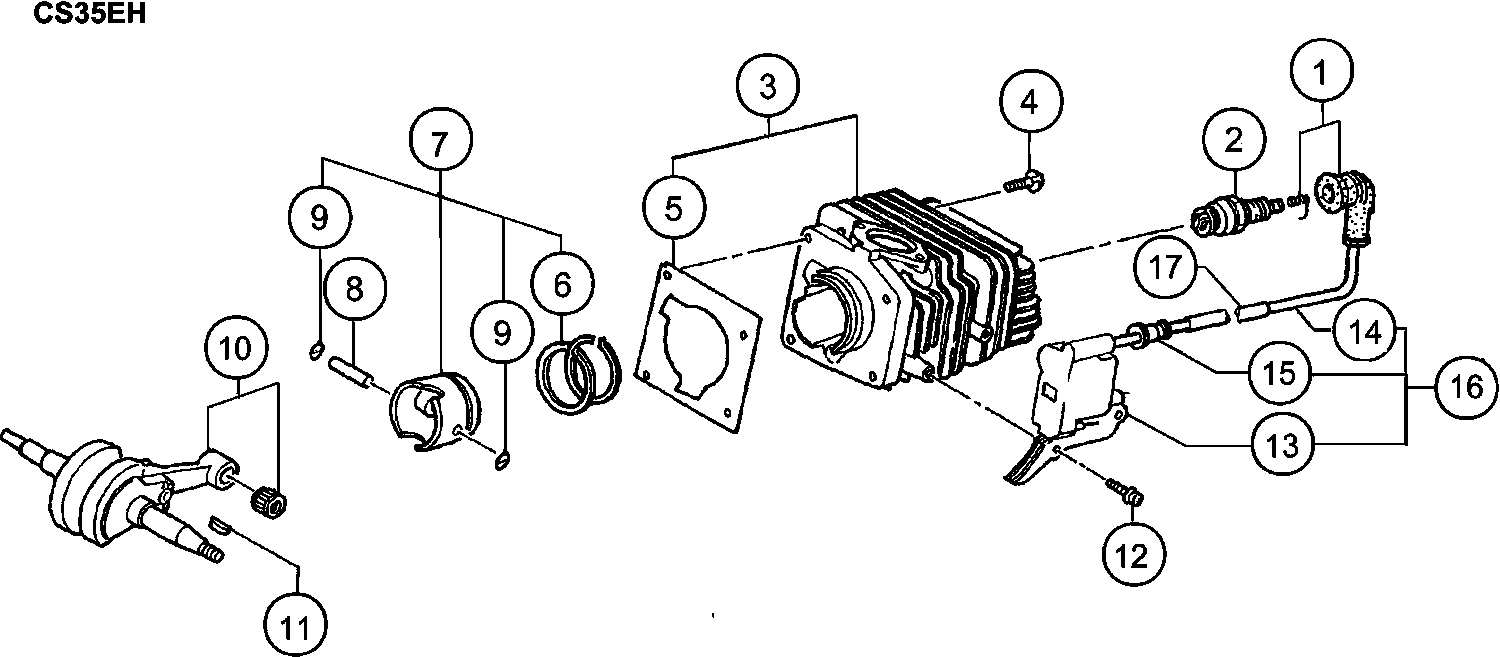

Dessins des Hikoki CS35EH
Liste de pièces de rechange des Hikoki CS35EH
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de bougie d'allumage d'ensemble (ancien 1 | ||||
| 1 | 6687468 | 2.31 | 2.78 | |
| Bougie d'allumage Rcj8y | ||||
| 2 | 6699328 | 3.30 | 3.96 | |
| Ensemble de cylindres (ancien 001-01750-90) | ||||
| 3 | 6685460 | 58.39 | 70.06 | |
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 4 | 6684586 | 2.15 | 2.58 | |
| Joint de cylindre (ancien 017-01750-20) | ||||
| 5 | 6685725 | 1.15 | 1.38 | |
| Bague de piston (ancien 041-04000-20) | ||||
| 6 | 6686122 | 4.45 | 5.34 | |
| Ensemble de pistons, de rechange (ancien 030-01750 | ||||
| 7 | 6685880 | 24.20 | 29.04 | |
| Broche de piston 9 X 31 (ancien 037-01400-20/79117 | ||||
| 8 | 6686008 | 2.31 | 2.78 | |
| Circlip (ancien 039-00000-20) | ||||
| 9 | 6685078 | 1.15 | 1.38 | |
| Arbre de manivelle complet. (ancien 046-01751-80) | ||||
| 10 | 6686172 | 64.28 | 77.13 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 11 | 6684899 | 2.15 | 2.58 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 12 | 6695407 | 1.15 | 1.38 | |
| Bobine | ||||
| 13 | 6685089 | 36.15 | 43.38 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 6687890 | |||
| Capuchon en Caoutchouc | ||||
| 15 | 6684602 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 6687667 | |||
| Tube isolant pour câble (ancien 755-32050-20) | ||||
| 17 | 6692900 | 1.15 | 1.38 | |
| Cale S T0.2 (ancien 071-04063-23) | ||||
| 21 | 6685098 | 1.15 | 1.38 | |
| Cale S T0.3 (ancien 071-04063-24) | ||||
| 21 | 6685099 | 1.15 | 1.38 | |
| Écrou de volant (ancien 066-00000-20) | ||||
| 22 | 6685104 | 1.15 | 1.38 | |
| Bague | ||||
| 23 | 6695222 | 1.15 | 1.38 | |
| Bague | ||||
| 24 | 6685103 | 1.15 | 1.38 | |
| Ensemble du rotor magnéto (ancien 155-20544-90) | ||||
| 25 | 6685102 | 17.40 | 20.88 | |
| Ressort de cliquet de démarrage (ancien 790-01740- | ||||
| 27 | 6685105 | 1.15 | 1.38 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 28 | 6685101 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 29 | 6684668 | |||
| Ensemble Carter de Manivelle (ancien 072-01750-90) | ||||
| 30 | 6686524 | 44.31 | 53.18 | |
| Joint d'huile | ||||
| 31 | 6684607 | 4.29 | 5.14 | |
| Joint de carter (ancien 090-01750-20) | ||||
| 32 | 6686702 | 1.15 | 1.38 | |
| Roulement à billes 6201 A2c3 | ||||
| 33 | 6685096 | 5.28 | 6.33 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 6685095 | |||
| Corps de nettoyeur comp. (ancien 155-32970-81) | ||||
| 51 | 6687421 | 8.41 | 10.10 | |
| Joint de collecteur d'admission | ||||
| 52 | 6689876 | 1.15 | 1.38 | |
| Espaceur du collecteur d'admission (ancien 400-329 | ||||
| 53 | 6685202 | 3.30 | 3.96 | |
| Collecteur d'admission comp. (ancien 391-01750-81) | ||||
| 54 | 6689787 | 12.05 | 14.46 | |
| Boîtier de moteur Ass'y (ancien 560-32970-90) | ||||
| 55 | 6691367 | 60.35 | 72.42 | |
| Valve de ventilation d'air (b) (ancien 562-04060-2 | ||||
| 56 | 6685173 | 2.31 | 2.78 | |
| Guide à impulsions (ancien 431-32970-20) | ||||
| 57 | 6685203 | 1.15 | 1.38 | |
| Set de capuchons internes (ancien 629-01750-90) | ||||
| 58 | 6685175 | 6.93 | 8.31 | |
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 59 | 6684634 | 2.15 | 2.58 | |
| Boîte de contrôle du soufflage (ancien 476-01700-2 | ||||
| 60 | 6690843 | 1.15 | 1.38 | |
| Soupape de coupage (ancien 700-32970-20) | ||||
| 61 | 6692411 | 1.15 | 1.38 | |
| Cale d'étranglement 0.8 (ancien 708-32350-20) | ||||
| 62 | 6692596 | 1.15 | 1.38 | |
| Caoutchouc de tige de starter (ancien 707-32970-20 | ||||
| 63 | 6692591 | 1.15 | 1.38 | |
| Bouton de starter comp. (ancien 704-32970-80) | ||||
| 64 | 6692514 | 3.30 | 3.96 | |
| Capuchon d'ajustement (ancien 190-3297u-20) | ||||
| 65 | 6687959 | 2.31 | 2.78 | |
| Éponge au ralenti (ancien 191-32970-20) | ||||
| 66 | 6685224 | 1.15 | 1.38 | |
| Couvercle du filtre à air | ||||
| 67 | 6686304 | 5.61 | 6.74 | |
| Plus disponible, pas de remplacement | ||||
| 68 | 6689735 | |||
| Élément de filtre à air | ||||
| 69 | 6690074 | 3.30 | 3.96 | |
| Boulon à trou hexagonal M4x12/s (ancien 994-61040- | ||||
| 70 | 6684595 | 2.15 | 2.58 | |
| Vis à tôle D4.5x14 (ancien 990-73045-144) | ||||
| 71 | 6685153 | 1.15 | 1.38 | |
| Vis 5x42/ws (ancien 994-16050-422) Nouveau | ||||
| 72 | 6695428 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 5x18ps (ancien 994-63050-1 | ||||
| 73 | 6695505 | 1.15 | 1.38 | |
| Collier (ancien 027-0630a-20) | ||||
| 74 | 6685853 | 2.31 | 2.78 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 75 | 6684864 | 2.15 | 2.58 | |
| Boulon Hex. Trou 5x40 (ancien 990-51050-403) | ||||
| 81 | 6695054 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 82 | 6684662 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 6692448 | |||
| Boîtier de silencieux B Comp. (ancien 717-01750-80 | ||||
| 84 | 6692628 | 6.44 | 7.72 | |
| Plus disponible, pas de remplacement | ||||
| 85 | 6692679 | |||
| Joint de silencieux (ancien 739-01750-20) | ||||
| 86 | 6692834 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 6692608 | |||
| Joint de silencieux (ancien 737-01750-20) | ||||
| 88 | 6692735 | 2.31 | 2.78 | |
| Tuyau d'Huile B (ancien 505-32710-20) | ||||
| 101 | 6691121 | 4.45 | 5.34 | |
| Clip 7 (ancien 680-04019-21) | ||||
| 102 | 6692312 | 1.15 | 1.38 | |
| Bague | ||||
| 103 | 6684661 | 2.15 | 2.58 | |
| Filtre à huile (ancien 487-32712-20/6696804) | ||||
| 104 | 6690919 | 1.15 | 1.38 | |
| Corps de filtre à huile (ancien 486-32710-90) | ||||
| 105 | 6685249 | 2.31 | 2.78 | |
| Joint de tuyau (ancien 497-32970-20) | ||||
| 106 | 6685196 | 1.15 | 1.38 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 107 | 6685139 | 5.94 | 7.12 | |
| Tuyau de carburant 2.5x4x90 (ancien 700-02504-09) | ||||
| 108 | 6685267 | 1.15 | 1.38 | |
| Tuyau de carburant 2.5x4x210 (ancien 700-02504-21) | ||||
| 109 | 6692353 | 1.15 | 1.38 | |
| Tuyau en caoutchouc (ancien 678-56300-20 & 6685272 | ||||
| 110 | 6697174 | 1.98 | 2.37 | |
| Pas d'informations disponibles, non commandable | ||||
| 110A | 6697632 | |||
| Tube de protection (ancien 222-01750-20) | ||||
| 111 | 6688155 | 5.94 | 7.12 | |
| Corps de filtre de pompe (ancien 675-11600-90/6692 | ||||
| 112 | 6685199 | 4.45 | 5.34 | |
| Bouchon de réservoir complet | ||||
| 113 | 6685180 | 3.30 | 3.96 | |
| Emballage du bouchon de réservoir (ancien 630-3252 | ||||
| 114 | 6685179 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 115 | 6697756 | |||
| Plus disponible, pas de remplacement | ||||
| 116 | 6697888 | |||
| Assemblage du démarreur S (ancien 756-0175d-90) | ||||
| 121 | 6692911 | 28.14 | 33.76 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 122 | 6684679 | 2.15 | 2.58 | |
| Poulie de démarreur (ancienne 774-01761-20) | ||||
| 124 | 6685184 | 4.95 | 5.94 | |
| Corde (ancien 783-01761-20) | ||||
| 125 | 6685186 | 2.31 | 2.78 | |
| Boîtier de ressort (ancien 778-01761-90) | ||||
| 126 | 6685185 | 9.24 | 11.08 | |
| Ressort d'amortisseur (ancien 758-01761-20) | ||||
| 127 | 6685183 | 4.45 | 5.34 | |
| Poignée de démarrage | ||||
| 128 | 6685188 | 2.31 | 2.78 | |
| Boîtier de ventilateur | ||||
| 129 | 6686952 | 17.55 | 21.06 | |
| Vis à tôle D4.5x20 (ancien 990-72045-204) | ||||
| 130 | 6685191 | 1.15 | 1.38 | |
| Plaque de came (ancien 759-0174M-20) | ||||
| 131 | 6685182 | 3.30 | 3.96 | |
| Plaque (ancien 795-04063-20) | ||||
| 132 | 6685189 | 1.15 | 1.38 | |
| Vis à tôle D4.5x14 (ancien 990-73045-144) | ||||
| 133 | 6685153 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 134 | 6687481 | |||
| Couvercle d'étanchéité (ancien 129-01750-20) | ||||
| 135 | 6687183 | 2.31 | 2.78 | |
| Déflecteur d'air | ||||
| 136 | 6687327 | 4.45 | 5.34 | |
| Assemblage de carburateur Wt553 Walbro (ancien 455 | ||||
| 141 | 6690650 | 86.36 | 103.64 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 142 | 6684700 | 4.29 | 5.14 | |
| Corps de pompe (ancien 575-25006-20) | ||||
| 143 | 6691416 | 8.91 | 10.70 | |
| Vis (ancien 514-25001-20) | ||||
| 144 | 6685210 | 1.15 | 1.38 | |
| Joint de pompe (ancien 577-25007-20) | ||||
| 145 | 6685212 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25006-20) | ||||
| 146 | 6685213 | 4.45 | 5.34 | |
| Levier de contrôle (ancien 473-25001-20) | ||||
| 147 | 6685217 | 3.30 | 3.96 | |
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 148 | 6685218 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 149 | 6690872 | |||
| Broche de charnière (ancien 605-25001-20) | ||||
| 150 | 6685219 | 1.15 | 1.38 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 151 | 6685222 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 152 | 6690827 | |||
| Plus disponible, pas de remplacement | ||||
| 153 | 6685220 | |||
| Valve à aiguille (ancien 603-25012-20) | ||||
| 154 | 6685215 | 5.28 | 6.33 | |
| Ressort de réglage au ralenti (ancien 463-25006-20 | ||||
| 155 | 6685297 | 2.31 | 2.78 | |
| Vis de réglage au ralenti (ancien 462-25016-20) | ||||
| 156 | 6685298 | 2.31 | 2.78 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 157 | 6685223 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 161 | 6695416 | |||
| Couvercle de Pompe à Huile (ancien 097-32970-20) | ||||
| 162 | 6686764 | 2.31 | 2.78 | |
| Tuyau d'huile A (ancien 515-32710-20) | ||||
| 163 | 6691223 | 3.30 | 3.96 | |
| Vis d'Engrenage (ancien 084-32900-20) | ||||
| 164 | 6686645 | 10.40 | 12.48 | |
| Éponge de ventilation | ||||
| 165 | 6685156 | 1.15 | 1.38 | |
| Ensemble pompe à huile (ancien 144-32970-90) | ||||
| 166 | 6687325 | 11.71 | 14.06 | |
| Bague de réglage d'huile (ancien 488-32970-20) | ||||
| 167 | 6690957 | 1.15 | 1.38 | |
| Régulateur de pompe à huile (ancien 501-32710-21) | ||||
| 168 | 6691070 | 1.15 | 1.38 | |
| Joint torique P-6 (ancien 6695663) | ||||
| 169 | 6697917 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 170 | 6686681 | |||
| Joint torique P-6 (ancien 6695663) | ||||
| 171 | 6697917 | 1.04 | 1.24 | |
| Vis à fileter D5x14 (ancien 990-72050-144) | ||||
| 172 | 6685275 | 1.15 | 1.38 | |
| Tuyau de carburant (ancien 700-07105-02) | ||||
| 173 | 6685154 | 1.15 | 1.38 | |
| Attrape-chaîne (ancien 125-32710-20) | ||||
| 174 | 6685155 | 1.15 | 1.38 | |
| Vis autotaraudeuse D4.5x14 (ancien 990-75045-144) | ||||
| 175 | 6685152 | 1.15 | 1.38 | |
| Ecrou (ancien 121-32530-20) | ||||
| 191 | 6685166 | 2.31 | 2.78 | |
| Embrayage Comp. (ancien 6688559/6685362) | ||||
| 192 | 6685142 | 14.38 | 17.25 | |
| Plus disponible, pas de remplacement | ||||
| 193 | 6685143 | |||
| Carter d'embrayage Comp. (ancien 310-32710-20/6695 | ||||
| 194 | 6685144 | 14.53 | 17.43 | |
| Bague | ||||
| 195 | 6685145 | 2.31 | 2.78 | |
| Vis à Tôle D4x10 (ancien 993-41040-101) | ||||
| 196 | 6685161 | 1.15 | 1.38 | |
| Plaque de guidage A (ancien 6690733) | ||||
| 197 | 6697599 | 2.80 | 3.36 | |
| Bague de l'arbre moteur (ancien 511-32900-20) | ||||
| 199 | 6685146 | 2.31 | 2.78 | |
| Vis à Tôle D4x10 (ancien 993-41040-101) | ||||
| 200 | 6685161 | 1.15 | 1.38 | |
| Boîtier latéral Ass'y (ancien 040-32970-91/6686109 | ||||
| 201 | 6686110 | 64.28 | 77.13 | |
| Plaque de guidage B (ancien 462-32911-21/6690755) | ||||
| 202 | 6690756 | 2.31 | 2.78 | |
| Vis 2.6x5 (ancien 993-30026-050) | ||||
| 203 | 6695269 | 1.15 | 1.38 | |
| Poignée de frein Comp. (ancien 6689676) | ||||
| 204 | 6697958 | 8.58 | 10.29 | |
| Plus disponible, pas de remplacement | ||||
| 205B | 6698986 | |||
| Couverture de liaison de frein, noire (ancienne 37 | ||||
| 206 | 6689712 | 2.31 | 2.78 | |
| Ressort de frein (ancien 374-32970-20) | ||||
| 207 | 6689705 | 2.31 | 2.78 | |
| Plaque de Support de Frein Comp. (ancien 386-32901 | ||||
| 208 | 6685119 | 4.45 | 5.34 | |
| Rouleau à aiguilles 3x9.8 (ancien 999-05300-980) | ||||
| 209 | 6685141 | 1.15 | 1.38 | |
| Assemblage de lien de frein | ||||
| 210 | 6685388 | 4.05 | 4.86 | |
| Bande de frein | ||||
| 211 | 6689728 | 8.41 | 10.10 | |
| Collier de fixation du nettoyeur (ancien 470-10246 | ||||
| 212 | 6690805 | 1.15 | 1.38 | |
| Collier (ancien 031-32901-20) | ||||
| 213 | 6685120 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 214 | 6686046 | |||
| Ressort de Levier de Frein (ancien 388-32900-20) | ||||
| 215 | 6685122 | 2.31 | 2.78 | |
| Vis autotaraudeuse D4x15 (ancien 993-41040-151) | ||||
| 216 | 6685148 | 1.15 | 1.38 | |
| Vis autotaraudeuse 5x35 (ancien 990-73050-354) | ||||
| 221 | 6695107 | 1.15 | 1.38 | |
| Collier de fixation du nettoyeur (ancien 470-10246 | ||||
| 222 | 6690805 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 223 | 6688263 | |||
| Vis autotaraudeuse 5x40 (ancien 990-73050-404) | ||||
| 224 | 6695108 | 1.15 | 1.38 | |
| Collier d'amortisseur A (ancien 275-32970-20) | ||||
| 225 | 6688481 | 1.15 | 1.38 | |
| Vis autotaraudeuse D5x16 (ancien 990-73050-164) | ||||
| 226 | 6685074 | 1.15 | 1.38 | |
| Poignée arrière B (ancien 011-32970-80) | ||||
| 227 | 6685651 | 6.60 | 7.92 | |
| Capuchon de broche à pousser (ancien 725-32161-20) | ||||
| 228 | 6692680 | 1.15 | 1.38 | |
| Ressort de butée (ancien 066-32300-20) | ||||
| 229 | 6686447 | 1.15 | 1.38 | |
| Goupille (ancienne 064-32530-20) | ||||
| 230 | 6686430 | 1.15 | 1.38 | |
| Levier de sécurité (ancien 257-32910-20) | ||||
| 231 | 6688363 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 232 | 6686395 | |||
| Pas d'informations disponibles, non commandable | ||||
| 233 | 6686416 | |||
| Poignée Arrière (ancien 010-32970-20) | ||||
| 234 | 6685623 | 4.45 | 5.34 | |
| Vis autotaraudeuse D4x15 (ancien 993-41040-151) | ||||
| 235 | 6685148 | 1.15 | 1.38 | |
| Poignée avant (ancien 209-32970-21) | ||||
| 236 | 6688085 | 6.28 | 7.53 | |
| Cordon 180mm (ancien 274-01750-80) | ||||
| 237 | 6685252 | 2.31 | 2.78 | |
| Câble 325l (ancien 178-01751-80) | ||||
| 238 | 6687838 | 2.31 | 2.78 | |
| INTERRUPTEUR (ANCIEN 170-04063-80) | ||||
| 239 | 6685239 | 3.30 | 3.96 | |
| Câble d'accélérateur | ||||
| 240 | 6693874 | 4.45 | 5.34 | |
| Composant de bride de cordon (ancien 198-11600-80/ | ||||
| 241 | 6688011 | 1.15 | 1.38 | |
| Couvercle du carter moteur (ancien 563-32970-20) | ||||
| 242 | 6691379 | 3.30 | 3.96 | |
| Vis à tôle D4.5x14 (ancien 990-73045-144) | ||||
| 243 | 6685153 | 1.15 | 1.38 | |
| Clé Mixte 10/19mm (ancienne 013-29323-50/668566) | ||||
| 501 | 6685257 | 3.30 | 3.96 | |
| Moins pilote | ||||
| 502 | 6686632 | 3.06 | 3.68 | |
| Boulon | ||||
| 503 | 6685270 | 7.65 | 9.18 | |
| Vis à fileter D5x14 (ancien 990-72050-144) | ||||
| 504 | 6685275 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 6697854 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 6685295 | |||
| Couvercle de Chaîne 14" (ancien 946-32753-20) | ||||
| 507 | 6685256 | 6.44 | 7.72 | |
| Plaque de Nom Cs35eh(s) (ancien 906-72102-21) Nouv | ||||
| 601 | 6694397 | 1.05 | 1.26 | |
| Marqueur de démarreur Cs35eh(s) (ancien 915-72102- | ||||
| 602 | 6694500 | 1.05 | 1.26 | |
