Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS33EL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

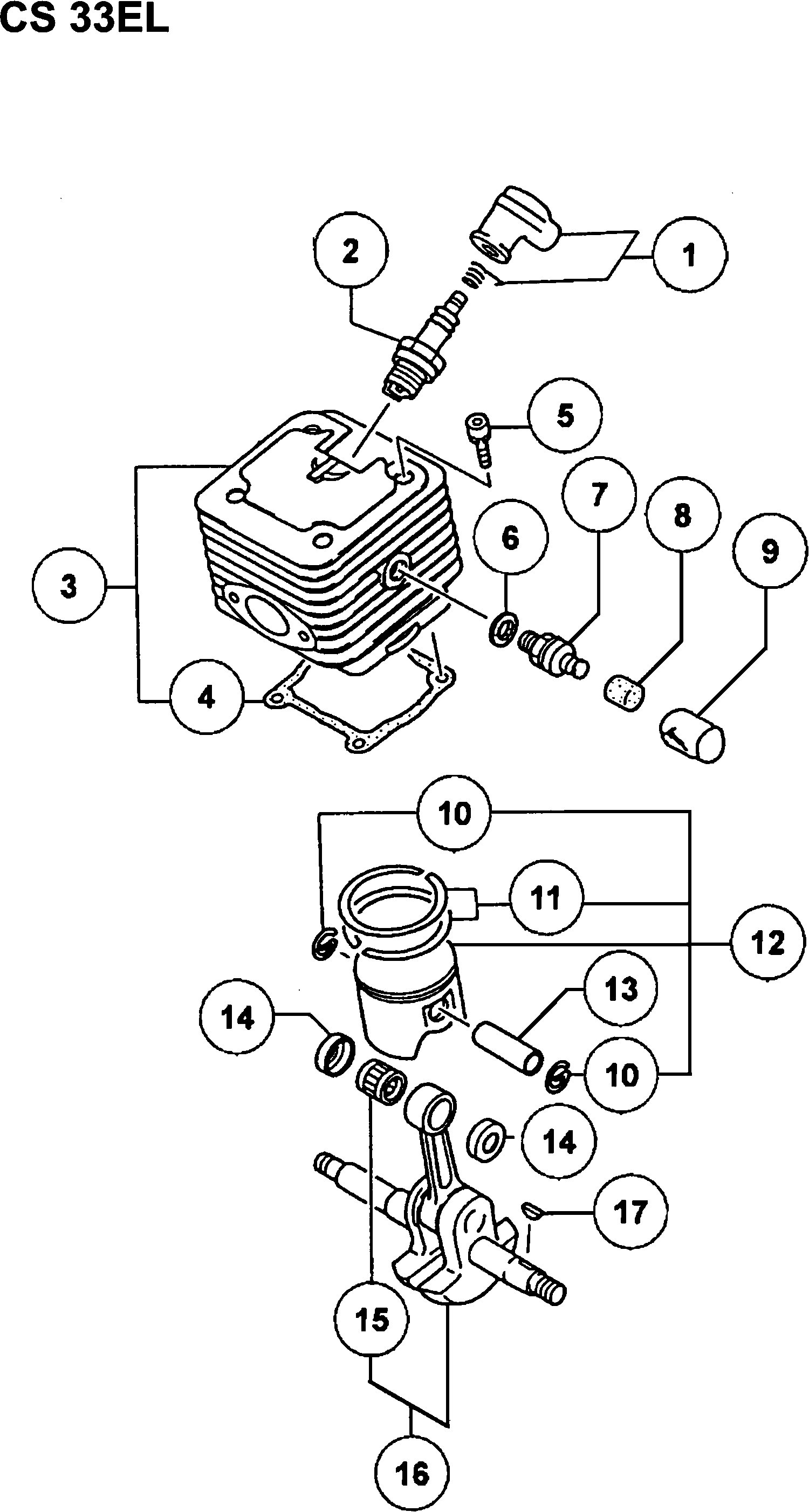

Dessins des Hikoki CS33EL

Liste de pièces de rechange des Hikoki CS33EL

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78
Pas d'informations disponibles, non commandable
2 6699320
Ensemble de cylindres (ancien 001-04066-90)
3 6685465 80.31 96.38
Cylindre d'emballage (ancien 017-04066-20)
4 6685732 1.15 1.38
Boulon à trou hexagonal M5x20/s (ancien 994-61050-
5 6695491 1.15 1.38
Joint de soupape de décompression (ancien 028-0406
6 6685860 1.15 1.38
Déscompression complète (ancienne 004-04063-80)
7 6685589 28.14 33.76
Couvercle de décompression (ancien 020-04063-20)
8 6685800 1.15 1.38
Couvercle anti-poussière (ancien 470-3252k-20)
9 6690808 26.16 31.40
Circlip de goupille du piston (vieux 039-01000-20)
10 6686026 1.15 1.38
Anneau de piston, 42.7 Dia. (ancien 041-04066-20)
11 6686125 4.45 5.34
Ensemble de pistons, de rechange (ancien 030-04066
12 6685884 20.11 24.14
Broche de piston 10x30 (ancien 037-01000-20)
13 6686007 2.31 2.78
Collier de goupille de piston (ancien 036-04090-20
14 6685993 5.28 6.33
Roulement à aiguilles, 2x8.8 (ancien 999-62101-480
15 6695602 5.28 6.33
Arbre de manivelle complet. (ancien 046-04067-80)
16 6686183 108.45 130.14
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
17 6684899 2.15 2.58
Amortisseur latéral
31 6688164 1.15 1.38
Vis à trou hexagonal 5x35 (ancien 990-53050-353)
32 6695076 1.15 1.38
Tuyau d'huile A (ancien 515-3252k-20)
33 6691219 4.45 5.34
Clip 7 (ancien 680-04019-21)
34 6692312 1.15 1.38
Corps de filtre à huile Comp.
35 6697651 2.98 3.57
Cale S T0.2 (ancien 071-04063-23)
36 6685098 1.15 1.38
Cale S T0.3 (ancien 071-04063-24)
36 6685099 1.15 1.38
Cale 0.4 (ancienne 071-04063-25)
36 6686475 1.15 1.38
Ensemble de carter de vilebrequin (ancien 072-0406
37 6686542 120.55 144.66
Goupille frappante 4x12 (ancien 999-05041-203)
38 6695521 1.15 1.38
Joint d'huile
39 6695633 3.30 3.96
Bague d'arrêt interne C-32, ancien n° d'art. 993-5
40 6695295 1.15 1.38
Roulement à billes 6201 A2c3
41 6685096 5.28 6.33
Roulement à billes 6201 A2c3
42 6685096 5.28 6.33
Bague d'arrêt interne C-32, ancien n° d'art. 993-5
43 6695295 1.15 1.38
Joint d'huile
44 6695633 3.30 3.96
Joint de carter (ancien 090-04063-22/6686709)
45 6686710 1.15 1.38
Valve de ventilation d'air (b) (ancien 562-04060-2
46 6685173 2.31 2.78
Couvercle de ventilation (ancien 566-04063-20)
47 6691399 4.45 5.34
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
48 6684586 2.15 2.58
Boulon à tête cylindrique hexagonale M5x30 S (anci
49 6684786 2.15 2.58
Déflecteur d'air
50 6687207 4.45 5.34
Rondelle M8 (ancien 992-01080-011)
51 6684611 2.15 2.58
Écrou M8 (ancien 991-01080-011/327325/332299/72660
52 6684612 2.15 2.58
Ensemble rotor de magnéto (ancien 155-21541-90)
53 6687395 38.26 45.92
Bague
54 6687942 1.15 1.38
Ressort de cliquet (ancien 790-04063-20)
55 6693348 1.15 1.38
Pignon de départ (ancien 788-01700-20)
56 6693304 2.31 2.78
Boulon à marche (ancien 793-10200-20)
57 6693366 1.15 1.38
Amortisseur de manche (ancien 217-3252k-20)
58 6688107 1.15 1.38
EMBRAYAGE À GLISSEMENT COMPLET
72 6688489 15.58 18.69
Boîtier d'embrayage Comp.7T (ancien 310-3252L-82)
73 6689009 30.25 36.30
Roulement à aiguilles Kt111410g (ancien 999-62111-
74 6695606 7.59 9.10
Couvercle de la pompe à huile (ancien 097-3252k-20
75 6686755 2.31 2.78
Vis d'Entrainement Comp. (ancien 084-3252k-80)
76 6686640 17.55 21.06
Pompe à huile Comp. (ancien 145-3252k-81)
77 6687331 32.21 38.66
Bague
78 6686452 1.15 1.38
Petite Vis 4x12ws (ancien 994-16040-126)
79 6695403 1.15 1.38
Vis haute tension 4x18ws (ancienne 994-16040-186)
80 6695407 1.15 1.38
Valve de décharge (ancienne 086-3252k-20)
81 6686661 1.15 1.38
O-ring S-3 (ancien 999-67003-012)
82 6695659 1.15 1.38
O-ring P-5 (ancien 999-67005-000/6698965)
83 6695661 1.15 1.38
Ressort d'embrayage (vieux 342-04063-21)
84 6689426 3.30 3.96
Chaussure d'accouplement
85 6689493 7.10 8.52
Patron d'Embrayage Depuis V181601
86 6689497 1.15 1.38
Bague
87 6689642 2.31 2.78
Élément de filtre à air
101 6690335 4.79 5.74
Élément de filtre à air
102 6690325 4.79 5.74
Composition de base de l'aircleaner (ancien 436-04
103 6690198 3.30 3.96
Boulon Hex. Trou 5x45 (ancien 990-51050-453)
104 6695055 1.15 1.38
Rondelle (ancienne 992-10050-012)
105 6684662 2.15 2.58
Rondelle 5 (ancien 992-00050-011)
106 6684864 2.15 2.58
Boulon à trou hexagonal 5x15ws (ancien 994-64050-1
107 6695512 1.15 1.38
Vis de réglage au ralenti (ancien 197-3252k-80)
109 6687993 2.31 2.78
Vis de réglage au ralenti (ancien 462-25016-20)
109A 6685298 2.31 2.78
Bague
110 6687943 1.15 1.38
Isolateur de carburateur, caoutchouc (ancien 409-0
111 6690004 3.30 3.96
Isolateur Comp. (ancien 404-04063-81)
112 6689941 2.31 2.78
Plus disponible, pas de remplacement
113 6689789
Joint de collecteur d'admission
114 6689876 1.15 1.38
Boulon à trou hexagonal M4x12/s (ancien 994-61040-
115 6684595 2.15 2.58
Ressort de réglage au ralenti (ancien 463-25012-20
116 6690766 2.31 2.78
Espaceur du collecteur d'admission (ancien 400-329
117 6685202 3.30 3.96
Joint d'échappement (ancien 737-04063-20)
118 6692737 3.30 3.96
Ensemble de silencieux (ancien 704-04063-90)
119 6692459 28.14 33.76
Support de silencieux (ancien 760-04065-21/6692895
120 6692942 4.79 5.74
Boulon à tête hexagonale M5x16/s (ancien 994-61050
121 6684903 2.15 2.58
Boulon à trou hexagonal 4x10 (ancien 990-51040-106
122 6695036 1.15 1.38
Démarreur à rappel ass'y (vieux 756-04065-90)
141 6692916 26.16 31.40
Vis de réglage (ancienne 839-02010-20/6693638)
142 6693633 1.15 1.38
Bobine de corde de démarrage (ancien 774-01700-20)
143 6693059 7.10 8.52
Boîtier de ressort de rappel (ancien 778-04063-90)
144 6693096 9.90 11.88
Enveloppe De Ventilateur
145 6686963 18.00 21.60
Plaque (ancien 795-04063-20)
146 6685189 1.15 1.38
Poignée de démarrage
147 6693230 4.45 5.34
Corde de démarrage (ancien 783-01700-20)
148 6693158 3.30 3.96
Boulon à trou hexagonal 5x15ws (ancien 994-64050-1
150 6695512 1.15 1.38
Assemblage de carburateur Wt-497a (ancien 455-2509
201 6690606 96.35 115.62
Écran d'entrée (ancien 578-25007-20)
202 6684700 4.29 5.14
Corps de pompe (ancien 575-25006-20)
203 6691416 8.91 10.70
Vis (ancien 514-25001-20)
204 6685210 1.15 1.38
Joint de pompe (ancien 577-25007-20)
205 6685212 2.31 2.78
Diaphragme de pompe (ancien 576-25006-20)
206 6685213 4.45 5.34
Valve à aiguille (ancien 603-25012-20)
207 6685215 5.28 6.33
Plus disponible, pas de remplacement
208 6685220
Membrane de dosage Comp. (ancien 474-25001-80/6690
209 6690827 11.71 14.06
Couvercle de diaphragme (ancien 476-25004-20)
210 6685222 4.45 5.34
Ressort de soupape (ancien 477-25080-20)
211 6690872 2.31 2.78
Vis de fixation de goupille de charnière (ancien 5
212 6685218 2.31 2.78
Broche de charnière (ancien 605-25001-20)
213 6685219 1.15 1.38
Levier de contrôle (ancien 473-25001-20)
214 6685217 3.30 3.96
Vis de réglage (ancien 548-25012-20)
215 6685223 1.15 1.38
Bouton Aircleaner Comp. (ancien 175-3252k-80)
231 6687793 3.30 3.96
Couvercle du filtre à air
232 6690404 4.79 5.74
Passage au ralenti (ancien 191-3252k-20)
233 6687974 1.15 1.38
Capuchon de réglage (ancien 190-3252k-20)
234 6687954 1.15 1.38
Capuchon de cylindre (vieux 016-04064-20)
235 6685681 8.25 9.90
Support de Cylindre en Caoutchouc (ancien 599-0406
236 6691825 1.15 1.38
Joint de Nettoyeur (ancien 418-04063-20)
237 6690056 1.15 1.38
Boulon à trou hexagonal 5x15ws (ancien 994-64050-1
238 6695512 1.15 1.38
Tube isolant, 85l (ancien 250-0075g-20/6688317)
239 6688315 1.15 1.38
Bouton de Starter Comp. (ancien 704-3252k-80)
240 6692507 2.31 2.78
Caoutchouc de maintien de tige d'étranglement (anc
241 6692587 1.15 1.38
Comp. interrupteur d'arrêt (ancien 162-04063-81/66
242 6687506 6.60 7.92
Plaque de contrôle (ancienne 511-04063-20)
243 6691192 1.15 1.38
Plaque de volet (ancienne 188-3252k-20)
244 6687952 2.31 2.78
Arrêt de cordon, B225m (ancien 179-04063-81/668792
245 6687929 2.31 2.78
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
246 6684667 2.15 2.58
Piquet de pare-chocs (ancien 460-3252k-20)
247 6690705 3.30 3.96
Attrape-chaîne (ancien 125-3252k-90)
248 6687163 3.30 3.96
Boulon spécial (ancien 380-04063-20)
249 6689734 3.30 3.96
Tuyau de carburant (ancien 700-07105-02)
250 6685154 1.15 1.38
Plus disponible, pas de remplacement
251 6688113
Vis autotaraudeuse 5x35 (ancien 990-73050-354)
252 6695107 1.15 1.38
Collier 15 (ancien 659-37922-20)
253 6692248 1.15 1.38
Capuchon de réservoir d'huile Ass'y (ancien 668517
254 6697756 3.80 4.56
CAPUCHON DE RÉSERVOIR D'HUILE JOINT (ANCIEN 668517
255 6697888 1.04 1.24
Bobine
256 6687695 76.38 91.65
Vis Ø4x18 Till H124040
257 6684599 2.15 2.58
Écrou M4 (ancien 991-01040-011)
271 6685069 1.15 1.38
Ecrou de serrage pour guide de chaine (ancien 121-
272 6687105 1.15 1.38
Vis à tôle 4x14 P (ancienne 993-49040-142/6695112)
273 6695280 1.15 1.38
Garde main avant (ancien 805-3252k-20)
274 6693454 7.10 8.52
Bague
275 6685068 1.15 1.38
Poids de garde main (ancien 808-3252k-20)
276 6693481 3.30 3.96
Boîtier latéral ass'y (ancien 040-3285b-91)
277 6686095 60.35 72.42
Vis à Tôle D4x10 (ancien 993-41040-101)
278 6685161 1.15 1.38
Bande de frein
279 6689715 1.15 1.38
Pas d'informations disponibles, non commandable
280 6686043
Collier de fixation du nettoyeur (ancien 470-10246
281 6690805 1.15 1.38
Montage de support de frein Comp. (ancien 386-3252
282 6689777 5.61 6.74
Ressort de levier de frein (ancien 388-3252k-21)
283 6689781 2.31 2.78
Liaison de Frein Comp. (ancien 379-32901-80)
284 6685121 9.24 11.08
Ressort de frein (ancien 374-3252k-21 & 6698699)
285 6689700 3.30 3.96
Bande de frein
286 6689724 14.85 17.82
Rouleau à aiguilles 3x9.8 (ancien 999-05300-980)
287 6685141 1.15 1.38
Couvercle de liaison de frein (ancien 375-3252y-21
288 6689709 2.31 2.78
Vis à Tôle D4x10 (ancien 993-41040-101)
289 6685161 1.15 1.38
Plaque de guidage B (ancien 6690750)
290 6697598 3.30 3.96
Vis 4x8 (ancien 990-11040-081)
291 6694861 1.15 1.38
Plaque de guidage A (ancien 6690727)
292 6697597 3.30 3.96
Boulon d'étude de barre de chaîne (ancien 101-3253
293 6686804 2.31 2.78
Ensemble de boulon de tension de chaîne (ancien 11
294 6687067 4.45 5.34
Vis autotaraudeuse 5x18 (ancien 990-73050-184)
311 6695106 1.15 1.38
Poignée d'adhérence arrière (ancien 227-3252k-22 &
312 6688212 4.45 5.34
Verrouillage de la Gâchette d'Accélérateur (old 25
313 6688352 1.15 1.38
Tige d'accélérateur Comp. (ancienne 490-3252k-81/6
314 6690967 5.61 6.74
Levier d'accélérateur (ancien 060-3252k-20)
315 6686381 2.31 2.78
Ressort du levier d'accélérateur (ancien 061-3252k
316 6686412 2.31 2.78
Montage de la poignée arrière (ancien 012-3285b-91
317 6685663 34.19 41.02
Goupille à Ressort 5x25 (ancien 993-26005-254)
318 6685282 1.15 1.38
Pas d'informations disponibles, non commandable
319 6688079
Vis autotaraudeuse 5x18 (ancien 990-73050-184)
320 6695106 1.15 1.38
Ensemble valve d'aération (ancien 646-3252l-90)
321 6692172 4.95 5.94
Tuyau d'aération (ancien 565-04063-20/6692166)
322 6691391 6.28 7.53
Amortisseur avant (ancien 232-3252k-20)
323 6688241 2.31 2.78
Amortisseur Comp.
324 6688261 4.45 5.34
Collier d'amortisseur (ancien 275-3252k-20)
325 6688478 1.15 1.38
Boulon à trou hexagonal 4x20 (ancien 990-51040-203
326 6695039 1.15 1.38
Clip 5.2 (ancien 680-04001-20)
327 6692311 1.15 1.38
Tuyau de carburant complètement L=195 (ancien 223-
328 6688173 3.30 3.96
Clip.6.3 Dia. (ancien 680-00731-20)
329 6684619 2.15 2.58
Ensemble de corps de filtre à pompe (ancien 675-11
330 6692285 7.26 8.72
Bouchon de réservoir complet
331 6692111 3.30 3.96
Emballage du bouchon de réservoir (ancien 630-3252
332 6685179 1.15 1.38
Pas d'informations disponibles, non commandable
501 6696911
Pas d'informations disponibles, non commandable
502 6687270
Couvercle de Chaîne 14" (ancien 946-32753-20)
503 6685256 6.44 7.72
Clé à tuyau combinée 13x19 Minus (ancien 883-32600
504 6693809 4.45 5.34
Moins pilote
505 6686632 3.06 3.68
Plaque signalétique Cs33el (ancienne 906-72822-20)
601 6694404 1.05 1.26
Marqueur de démarreur Cs33el (ancien 915-72822-20)
602 6694507 1.15 1.38

Votre panier contient 0 de produits.
