Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS30Y'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

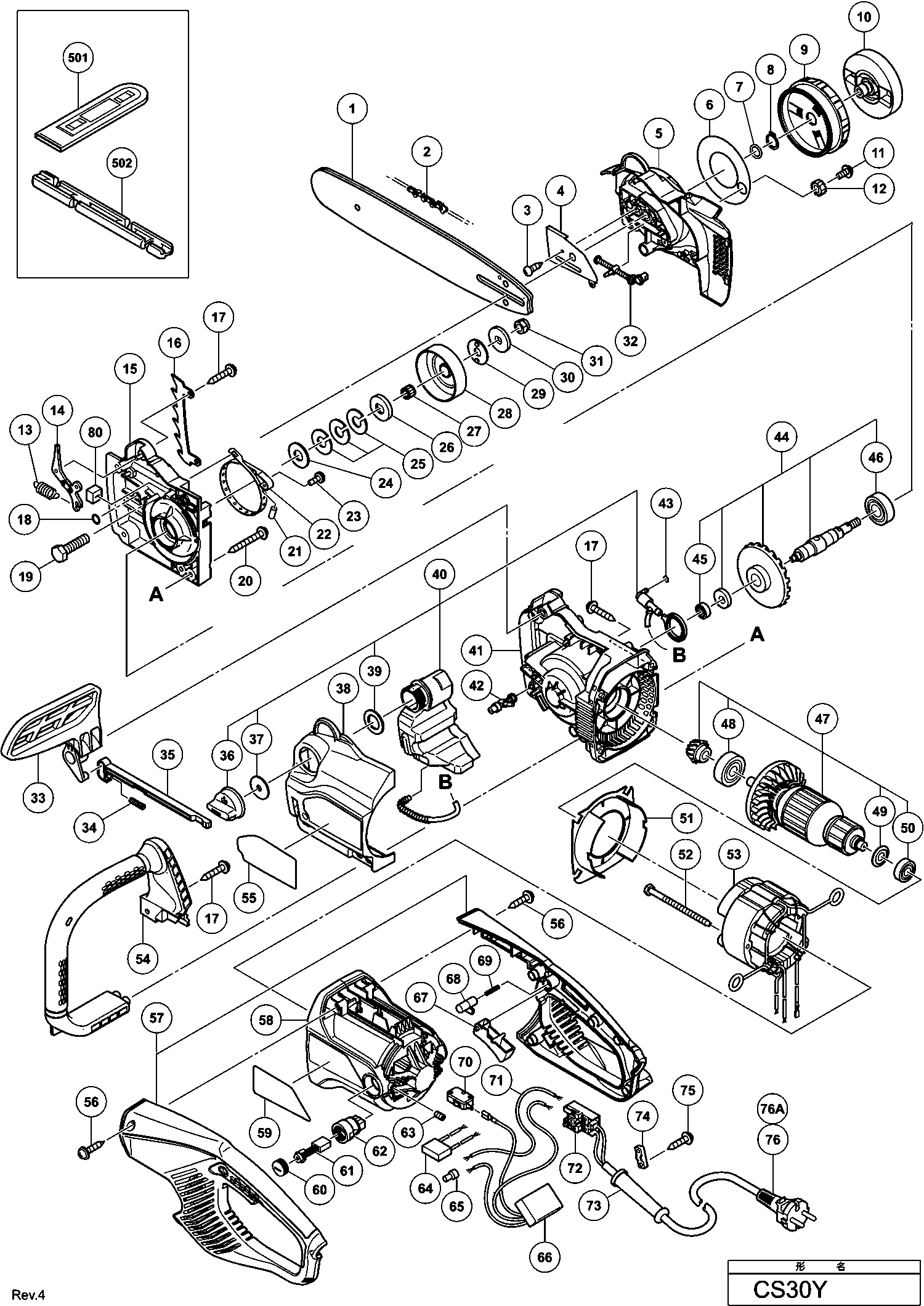

Dessins des Hikoki CS30Y
Liste de pièces de rechange des Hikoki CS30Y
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *76 | 335494 | |||
| Cordon (hol) L5030 Pour Rus | ||||
| *76A | 337723 | 13.80 | 16.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 1 | 6696990 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2 | 6697852 | |||
| Vis autotaraudeuse D3 | ||||
| 3 | 696352 | 1.13 | 1.35 | |
| Plaque de guidage | ||||
| 4 | 335471 | 1.04 | 1.24 | |
| Couvercle latéral (r) | ||||
| 5 | 335470 | 1.04 | 1.24 | |
| Joint anti-poussière | ||||
| 6 | 335688 | 1.04 | 1.24 | |
| O Ring (1ap-12) | ||||
| 7 | 996407 | 1.05 | 1.26 | |
| Circlips Ø14 (x10)paquet de 10 | ||||
| 8 | 939543 | 2.55 | 3.06 | |
| Assemblage d'alimentation à commutation | ||||
| 9 | 335150 | 2.40 | 2.88 | |
| Bouton | ||||
| 10 | 335151 | 6.75 | 8.10 | |
| Vis machine M4x8 (noir) | ||||
| 11 | 315500 | 1.35 | 1.62 | |
| Pignon | ||||
| 12 | 335152 | 1.35 | 1.62 | |
| Ressort de frein (ancien 6685167) | ||||
| 13 | 6685389 | 1.05 | 1.26 | |
| Lien de Frein | ||||
| 14 | 6698587 | 4.65 | 5.58 | |
| Palier | ||||
| 15 | 335472 | 12.90 | 15.48 | |
| Barre à pointes | ||||
| 16 | 335482 | 1.04 | 1.24 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 17 | 305558 | 1.04 | 1.24 | |
| O Ring C 8fc | ||||
| 18 | 997218 | 1.05 | 1.26 | |
| Vis 8x35 (paquet de 10) | ||||
| 19 | 949678 | 2.55 | 3.06 | |
| Plus disponible, pas de remplacement | ||||
| 20 | 325336 | |||
| Rouleau à aiguilles D3 | ||||
| 21 | 6685391 | 1.05 | 1.26 | |
| Bande de frein | ||||
| 22 | 6685390 | 4.05 | 4.86 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 23 | 935196 | 1.04 | 1.24 | |
| Rondelle (e) | ||||
| 24 | 335484 | 1.04 | 1.24 | |
| Rondelle Elastique | ||||
| 25 | 335485 | 1.04 | 1.24 | |
| Rondelle | ||||
| 26 | 335486 | 3.15 | 3.78 | |
| Roulement A Aiguilles | ||||
| 27 | 6685361 | 4.05 | 4.86 | |
| BOITE D'ACCOUPLEM. | ||||
| 28 | 6685403 | 10.20 | 12.24 | |
| Rondelle (C) | ||||
| 29 | 335487 | 1.04 | 1.24 | |
| Rondelle (d) | ||||
| 30 | 335488 | 1.60 | 1.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 975348 | |||
| Tire-chaîne | ||||
| 32 | 335966 | 6.15 | 7.38 | |
| Poignée de frein | ||||
| 33 | 335479 | 2.70 | 3.24 | |
| Ressort | ||||
| 34 | 335483 | 1.04 | 1.24 | |
| Tirant DF 700 | ||||
| 35 | 335480 | 1.04 | 1.24 | |
| Bouchon de carburant | ||||
| 36 | 335144 | 1.04 | 1.24 | |
| Joint de bouchon de réservoir | ||||
| 37 | 335691 | 1.04 | 1.24 | |
| Couvercle Latéral (l) | ||||
| 38 | 335477 | 4.05 | 4.86 | |
| Joint | ||||
| 39 | 335490 | 1.04 | 1.24 | |
| Pompe à huile | ||||
| 40 | 335474 | 10.35 | 12.42 | |
| Carter | ||||
| 41 | 335476 | 10.65 | 12.78 | |
| Boulon de réglage | ||||
| 42 | 335967 | 3.30 | 3.96 | |
| O-RING (S-4) | ||||
| 43 | 981317 | 1.05 | 1.26 | |
| Ensemble de pignon d'arbre incl.45,46 | ||||
| 44 | 335473 | 18.43 | 22.11 | |
| Roulement A Billes | ||||
| 45 | 606ZZM | 15.40 | 18.48 | |
| Roulement | ||||
| 46 | 6202VV | 7.05 | 8.46 | |
| Set d'induit et de pignon 220-230v | ||||
| 47 | 360957E | 55.69 | 66.82 | |
| Roulement à billes 6301vvcmps2s | ||||
| 48 | 6301VV | 8.55 | 10.26 | |
| Bague | ||||
| 49 | 302428 | 1.04 | 1.24 | |
| Roulement | ||||
| 50 | 6000VV | 6.15 | 7.38 | |
| Guide d'un ventilateur | ||||
| 51 | 335481 | 1.04 | 1.24 | |
| Vis Ø 5*50 | ||||
| 52 | 953121 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 53 | 340864E | 37.81 | 45.38 | |
| Poignée support | ||||
| 54 | 335478 | 11.55 | 13.86 | |
| Étiquette d'avertissement | ||||
| 55 | 335466 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 56 | 307811 | |||
| Couverture de Poignée | ||||
| 57 | 335475 | 15.40 | 18.48 | |
| Couverture de Poignée | ||||
| 57A | 335475 | 15.40 | 18.48 | |
| Carcasse | ||||
| 58 | 335469 | 14.55 | 17.46 | |
| Bouchon Charbon | ||||
| 60 | 945161 | 1.20 | 1.44 | |
| Charbons | ||||
| 61 | 999065 | 7.95 | 9.54 | |
| Pte Charbon Pde | ||||
| 62 | 938241 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 63 | 938477 | 1.05 | 1.26 | |
| Suppresseur de bruit | ||||
| 64 | 335462 | 1.04 | 1.24 | |
| Connecteur 50092 | ||||
| 65 | 959141 | 3.75 | 4.50 | |
| Contrôleur 200v-240v | ||||
| 66 | 335455 | 25.44 | 30.52 | |
| Gachette | ||||
| 67 | 335463 | 1.04 | 1.24 | |
| Bouton de verrouillage Off | ||||
| 68 | 335464 | 1.04 | 1.24 | |
| Ressort | ||||
| 69 | 335465 | 1.04 | 1.24 | |
| Interrupteur Micro | ||||
| 70 | 335460 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 335461 | |||
| Commutateur | ||||
| 72 | 335453 | 13.20 | 15.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 953327 | |||
| Serre Cable | ||||
| 74 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 75 | 984750 | |||
| Pas d'informations disponibles, non commandable | ||||
| 76 | 335494 | |||
| Cordon (hol) L5030 Pour Rus | ||||
| 76A | 337723 | 13.80 | 16.56 | |
| Cordon (hol) | ||||
| 76A | 337722 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6699181 | |||
| Clip de prise sauf pour Rus | ||||
| 502 | 309686 | 4.05 | 4.86 | |
