Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS30EC'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

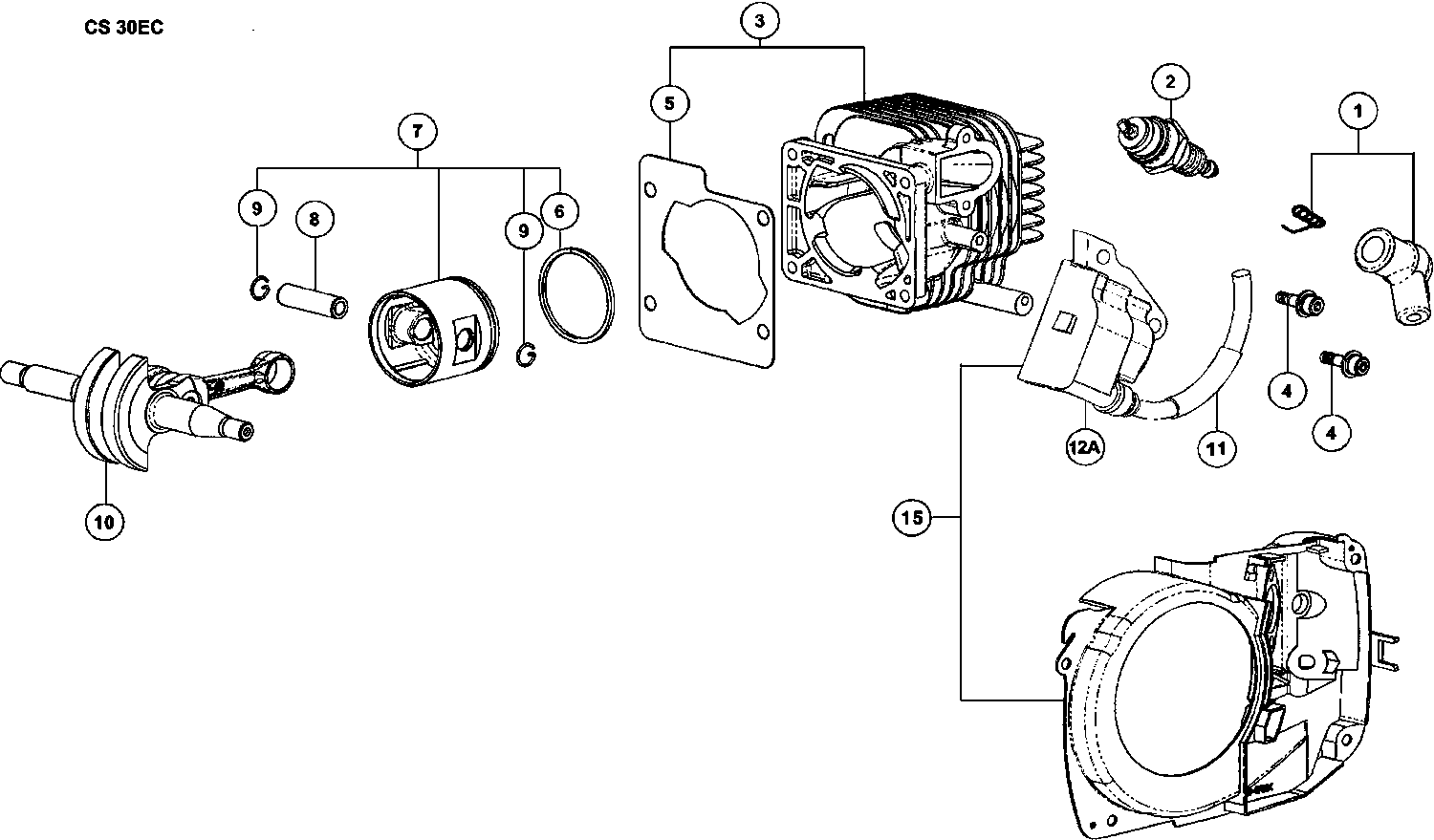

Dessins des Hikoki CS30EC

Liste de pièces de rechange des Hikoki CS30EC

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78
Bougie d'allumage Bpmr6a (ancienne 6685086)
2 6699319 8.91 10.70
Ensemble de cylindres (ancien 001-01762-90)
3 6685461 50.21 60.26
Boulon à trou hexagonal 4x15/ps (ancien 994-63040-
4 6684682 2.15 2.58
Joint de cylindre (ancien 017-01761-20)
5 6685726 1.15 1.38
Bague de piston (ancien 041-01000-20)
6 6686119 4.45 5.34
Ensemble de pistons (ancien 030-01760-90)
7 6685881 20.11 24.14
Goupille de Piston (ancien 037-07045-20)
8 6684591 4.29 5.14
Circlip de goupille de piston (ancien 039-00601-20
9 6684590 2.15 2.58
Vilebrequin Comp. (ancien 046-01761-80)
10 6686173 54.30 65.16
Tube isolant pour câble (ancien 755-32050-20)
11 6692900 1.15 1.38
Bobine d'allumage Ass'y (ancien 6687668)
12A 6601174 25.41 30.50
Ensemble de bobine d'allumage Pn
15 6601179 46.29 55.54
Cale S T0.2 (ancien 071-04063-23)
20 6685098 1.15 1.38
Cale S T0.3 (ancien 071-04063-24)
20 6685099 1.15 1.38
Cale 0.4 (ancienne 071-04063-25)
20 6686475 1.15 1.38
Écrou de volant (ancien 066-00000-20)
21 6685104 1.15 1.38
Bague
22 6685103 1.15 1.38
Ensemble de Rotor de Magnéto (ancien 155-20557-90)
23 6687378 24.20 29.04
Pignon de départ (ancien 788-01761-20)
24 6693305 1.15 1.38
Ressort de cliquet de démarrage (ancien 790-01740-
25 6685105 1.15 1.38
Bague de retenue D4e (ancien 993-55040-001)
26 6685101 1.15 1.38
Clip 4.5 (ancien 680-00102-20)
27 6692304 1.15 1.38
Tuyau de carburant 2.5x4.5x175 (ancien 700-52545-1
28 6692412 2.31 2.78
Tube isolant 50l (ancien 250-06500-20)
29 6684597 2.15 2.58
Boulon à trou hexagonal 5x16 (ancien 990-51050-163
30 6695046 1.15 1.38
Boulon à trou hexagonal 5x16 (ancien 990-51050-163
30A 6695046 1.15 1.38
Bague
31 6685226 1.15 1.38
Boulon à trou hexagonal 5x30 (ancien 990-51050-303
32 6695052 1.15 1.38
Écrou à collerette 5 (ancien 991-82050-001)
33 6695169 1.15 1.38
Ensemble de carter de vilebrequin (ancien 072-0176
34 6686526 60.35 72.42
Joint d'huile
35 6684607 4.29 5.14
Joint de carter (ancien 090-01761-20)
36 6686703 1.15 1.38
Roulement à billes 6001 C3
37 6684608 3.80 4.56
Pas d'informations disponibles, non commandable
38 6685095
Boulon à trou hexagonal 5x22/ws (ancien 994-64050-
39 6695514 1.15 1.38
Déflecteur d'air
50 6687328 7.26 8.72
Manchon de Maintien de Tuyau (ancien 581-72000-20)
51 6691466 1.15 1.38
Joint de collecteur d'admission
52 6689872 1.15 1.38
Entretoise de collecteur d'admission (ancien 400-7
53 6689819 1.15 1.38
Plus disponible, pas de remplacement
54 6689788
Plaque de fixation Carb. (ancien 406-01761-20)
55 6689997 2.31 2.78
Pas d'informations disponibles, non commandable
56 6690811
Caoutchouc de maintien de tige d'étranglement (anc
57 6692587 1.15 1.38
Bouton de starter comp. (ancien 704-72000-80)
58 6692515 3.30 3.96
Plaque de Support Carub. (ancien 457-72000-20)
59 6690679 2.31 2.78
Capuchon de réglage (ancien n° d'art. 190-72011-21
60 6687960 2.31 2.78
Passe-fil d'inactivité (ancien 191-72000-20)
61 6687980 1.15 1.38
Écrou en U 5 (ancien 991-74050-010)
62 6695157 1.15 1.38
Boulon à trou hexagonal 4x10s (ancien 994-61040-10
63 6695484 1.15 1.38
Rondelle 5 (ancien 992-00050-011)
64 6684864 2.15 2.58
Vis 5x45 (ancienne 990-11050-451)
65 6694908 1.15 1.38
Tuyau de protection (ancien 223-06500-90)
70 6685247 2.31 2.78
Clip D6 (ancien 680-00070-20)
71 6685198 1.15 1.38
Bague
72 6684661 2.15 2.58
Filtre à huile (ancien 487-32712-20/6696804)
73 6690919 1.15 1.38
Corps de filtre à huile (ancien 486-32710-90)
74 6685249 2.31 2.78
Pas d'informations disponibles, non commandable
75 6685246
Plaque de fixation de la pompe (ancienne 638-72000
76 6692126 1.15 1.38
Pompe d'amorçage Comp. (ancien 442-25143-80)
77 6685139 5.94 7.12
Tuyau de carburant (ancien 700-52545-26)
78 6692413 2.95 3.54
Tuyau de carburant 2.5x4.5x140 (ancien 700-02504-1
79 6692350 1.15 1.38
Passe-câble de carburant (ancien 701-72000-20)
80 6692422 1.15 1.38
Corps de filtre de pompe (ancien 675-11600-90/6692
81 6685199 4.45 5.34
Pas d'informations disponibles, non commandable
82 6691286
Interrupteur d'arrêt complet (ancien 162-01761-80)
83 6687504 7.59 9.10
Bouchon de réservoir complet
84 6685180 3.30 3.96
Emballage du bouchon de réservoir (ancien 630-3252
85 6685179 1.15 1.38
Boulon de verrouillage de joint M5x15 (ancien 990-
86 6685136 1.15 1.38
Boîtier de moteur Ass'y (ancien 560-72010-90)
87 6691368 26.16 31.40
Valve de ventilation d'air (b) (ancien 562-04060-2
88 6685173 2.31 2.78
Évent d'air ancien no. de l'article 629-01761-90
89 6692086 8.58 10.29
Couvercle du carter moteur (ancien 563-72000-20) N
90 6691380 1.15 1.38
Capuchon de réservoir d'huile Ass'y (ancien 668517
91 6697756 3.80 4.56
CAPUCHON DE RÉSERVOIR D'HUILE JOINT (ANCIEN 668517
92 6697888 1.04 1.24
Assemblage du démarreur de rappel (ancien 756-0176
100 6692912 26.16 31.40
Vis de réglage (ancienne 839-03045-20)
101 6684679 2.15 2.58
Ressort d'amortisseur (ancien 758-01761-20)
102 6685183 4.45 5.34
Poulie de démarreur (ancienne 774-01761-20)
103 6685184 4.95 5.94
Corde (ancien 783-01761-20)
104 6685186 2.31 2.78
Boîtier de ressort (ancien 778-01761-90)
105 6685185 9.24 11.08
Poignée de démarrage
106 6685188 2.31 2.78
Enveloppe De Ventilateur
107 6686953 22.24 26.68
Vis à tôle D4.5x20 (ancien 990-72045-204)
108 6685191 1.15 1.38
Plaque à Cames (ancien 759-01761-20)
109 6692936 3.30 3.96
Plaque (ancien 795-04063-20)
110 6685189 1.15 1.38
Élément de filtre à air
111 6690065 2.31 2.78
Couvercle du filtre à air
112 6686315 3.30 3.96
Bouton de nettoyage (ancien 175-72000-20)
113 6685228 2.31 2.78
Assemblage de carburateur Wt-797a (ancien 455-2532
120 6690651 94.38 113.25
Écran d'entrée (ancien 578-25007-20)
121 6684700 4.29 5.14
Couvercle de pompe (ancien 575-25329-80)
122 6691438 13.20 15.84
Vis (ancien 514-25001-20)
123 6685210 1.15 1.38
Joint de pompe (ancien 577-25007-20)
124 6685212 2.31 2.78
Diaphragme de pompe (ancien 576-25006-20)
125 6685213 4.45 5.34
Levier de contrôle (ancien 473-25001-20)
126 6685217 3.30 3.96
Vis de fixation de goupille de charnière (ancien 5
127 6685218 2.31 2.78
Ressort de soupape (ancien 477-25088-20)
128 6690873 4.45 5.34
Broche de charnière (ancien 605-25001-20)
129 6685219 1.15 1.38
Couvercle de diaphragme (ancien 476-25004-20)
130 6685222 4.45 5.34
Membrane de dosage Comp. (ancien 474-25001-80/6690
131 6690827 11.71 14.06
Plus disponible, pas de remplacement
132 6685220
Valve à aiguille (ancien 603-25012-20)
133 6685215 5.28 6.33
Ressort de réglage au ralenti (ancien 463-25012-20
134 6690766 2.31 2.78
Vis de réglage du ralenti (ancien 462-25006-20)
135 6690736 3.30 3.96
Vis de réglage (ancien 548-25012-20)
136 6685223 1.15 1.38
Vis autotaraudeuse D4.5x14 (ancien 990-75045-144)
150 6685152 1.15 1.38
Couvercle de Pompe à Huile (ancien 097-72000-20)
151 6686765 2.31 2.78
Tuyau d'huile (a) (ancien 515-72000-20)
152 6685150 2.31 2.78
Engrenage à vis (ancien 084-72000-20)
153 6685151 9.24 11.08
Éponge de ventilation (ancien 567-01761-20)
154 6691401 1.15 1.38
Boîtier de pompe à huile Ass'y (ancien 088-72000-9
155 6685135 19.06 22.88
Comp. d'engrenage de pompe (ancien 085-72000-80)
156 6685132 11.71 14.06
Ressort de l'engrenage de la pompe (ancien 099-720
157 6685131 1.15 1.38
Couvercle de réglage de la pompe à huile (ancien 5
158 6685130 1.15 1.38
Boîtier de pompe à huile Comp.
159 6685134 13.20 15.84
Ressort de réglage (ancien 502-72000-20)
160 6685129 1.15 1.38
Bague
161 6685070 1.15 1.38
Régulateur de pompe à huile (ancien 501-72000-20)
162 6685128 1.15 1.38
Vis machine M3x8 (ancienne 990-11030-081)
163 6685133 1.15 1.38
Jeu de silencieux (ancien 704-01761-90)
164 6692450 18.60 22.32
Bague de réglage d'huile (ancien 488-72000-20)
165 6690959 1.15 1.38
Bague
166 6685149 1.15 1.38
Joint de silencieux (ancien 737-01700-20)
167 6692734 1.15 1.38
Boulon Hex. Trou 5x40 (ancien 990-51050-403)
168 6695054 1.15 1.38
Bague
169 6684661 2.15 2.58
Tuyau de carburant (ancien 700-07105-02)
170 6685154 1.15 1.38
Attrape-chaîne (ancien 125-32710-20)
171 6685155 1.15 1.38
Couvercle de silencieux (ancien 737-72010-20)
172 6692753 4.95 5.94
Vis autotaraudeuse D4.5x14 (ancien 990-75045-144)
173 6685152 1.15 1.38
Vis à fileter D5x14 (ancien 990-72050-144)
174 6685275 1.15 1.38
Plaque Guidage A (ancien 461-72000-21/6690735)
175 6696077 3.30 3.96
Vis à Tôle D4x10 (ancien 993-41040-101)
176 6685161 1.15 1.38
Ecrou (ancien 121-32530-20)
200 6685166 2.31 2.78
Embrayage Comp. (ancien 287-01761-90)
201 6688560 14.38 17.25
Roulement à aiguilles (ancien 999-62101-301)
202 6685143 4.45 5.34
Boîtier d'embrayage Comp. (ancien 310-72001-80)
203 6689037 15.88 19.05
Bague
204 6689635 3.30 3.96
Plus disponible, pas de remplacement
205 6689641
Vis à Tôle D4x10 (ancien 993-41040-101)
207 6685161 1.15 1.38
Plaque de guidage B (ancien 462-72000-20)
208 6690765 2.31 2.78
Boulon de réglage de tension comp. (ancien 116-720
209 6687074 7.10 8.52
Engrenage (a) (ancien 301-72000-20)
210 6685168 2.31 2.78
Poids de garde main (ancien 808-72000-20)
211 6693485 2.31 2.78
Collier d'arbre à cames 6 (ancien 511-72000-20)
212 6691198 2.31 2.78
Écrou M4 (ancien 991-01040-011)
213 6685069 1.15 1.38
Bague
214 6685068 1.15 1.38
Boîtier latéral Ass'y (ancien 040-72000-90)
215 6686112 56.26 67.52
Poignée de frein (ancienne 365-72000-21/6695711)
216 6689677 5.78 6.93
Couverture de liaison de frein (ancienne 375-72000
217 6689713 2.31 2.78
Plus disponible, pas de remplacement
218 6689707
Plaque de Support de Frein Comp. (ancien 386-32901
219 6685119 4.45 5.34
Rouleau à aiguilles 3x9.8 (ancien 999-05300-980)
220 6685141 1.15 1.38
Assemblage de lien de frein
221 6685388 4.05 4.86
Courroie de frein (ancien 378-72000-20)
222 6689729 7.10 8.52
Collier de fixation du nettoyeur (ancien 470-10246
223 6690805 1.15 1.38
Collier (ancien 031-32901-20)
224 6685120 1.15 1.38
Pas d'informations disponibles, non commandable
225 6686049
Ressort de Levier de Frein (ancien 388-32900-20)
226 6685122 2.31 2.78
Vis autotaraudeuse D4x15 (ancien 993-41040-151)
227 6685148 1.15 1.38
Vis autotaraudeuse 5x35 (ancien 990-73050-354)
250 6695107 1.15 1.38
Collier de fixation du nettoyeur (ancien 470-10246
251 6690805 1.15 1.38
Vis autotaraudeuse 5x40 (ancien 990-73050-404)
252 6695108 1.15 1.38
Collier d'amortisseur A (ancien 275-32710-20) Nouv
253 6688480 1.15 1.38
Amortisseur A (ancien 219-32750-20)
254 6688117 1.15 1.38
Vis à fileter D5x14 (ancien 990-72050-144)
255 6685275 1.15 1.38
Vis autotaraudeuse D5x16 (ancien 990-73050-164)
256 6685074 1.15 1.38
Poignée arrière B (ancien 011-72000-20)
257 6685653 4.45 5.34
Levier de sécurité (ancien 257-32910-20)
258 6688363 1.15 1.38
Levier de papillon (ancien 060-32970-20)
259 6686395 2.31 2.78
Ressort de levier de gaz (ancien 061-32710-20)
260 6686416 2.31 2.78
Poignée Arrière A (ancien 010-72000-20)
261 6685628 4.45 5.34
Vis autotaraudeuse D4x15 (ancien 993-41040-151)
262 6685148 1.15 1.38
Poignée avant (ancien 209-72000-21/6695950)
263 6688088 6.60 7.92
Pas d'informations disponibles, non commandable
264 6693875
Amortisseur Comp.
265 6688262 4.45 5.34
Clé Mixte 10/19mm (ancienne 013-29323-50/668566)
501 6685257 3.30 3.96
Moins pilote
502 6686632 3.06 3.68
Pas d'informations disponibles, non commandable
503 6697852
Pas d'informations disponibles, non commandable
504 6685294
Pas d'informations disponibles, non commandable
505A 6685401
Plaque de Nom Cs30ec(s) (ancien 906-72006-20) Nouv
601 6694395 1.05 1.26
Marqueur de démarrage (ancien 915-07182-21)
602 6694471 1.15 1.38

Votre panier contient 0 de produits.
