Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CS-350A'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

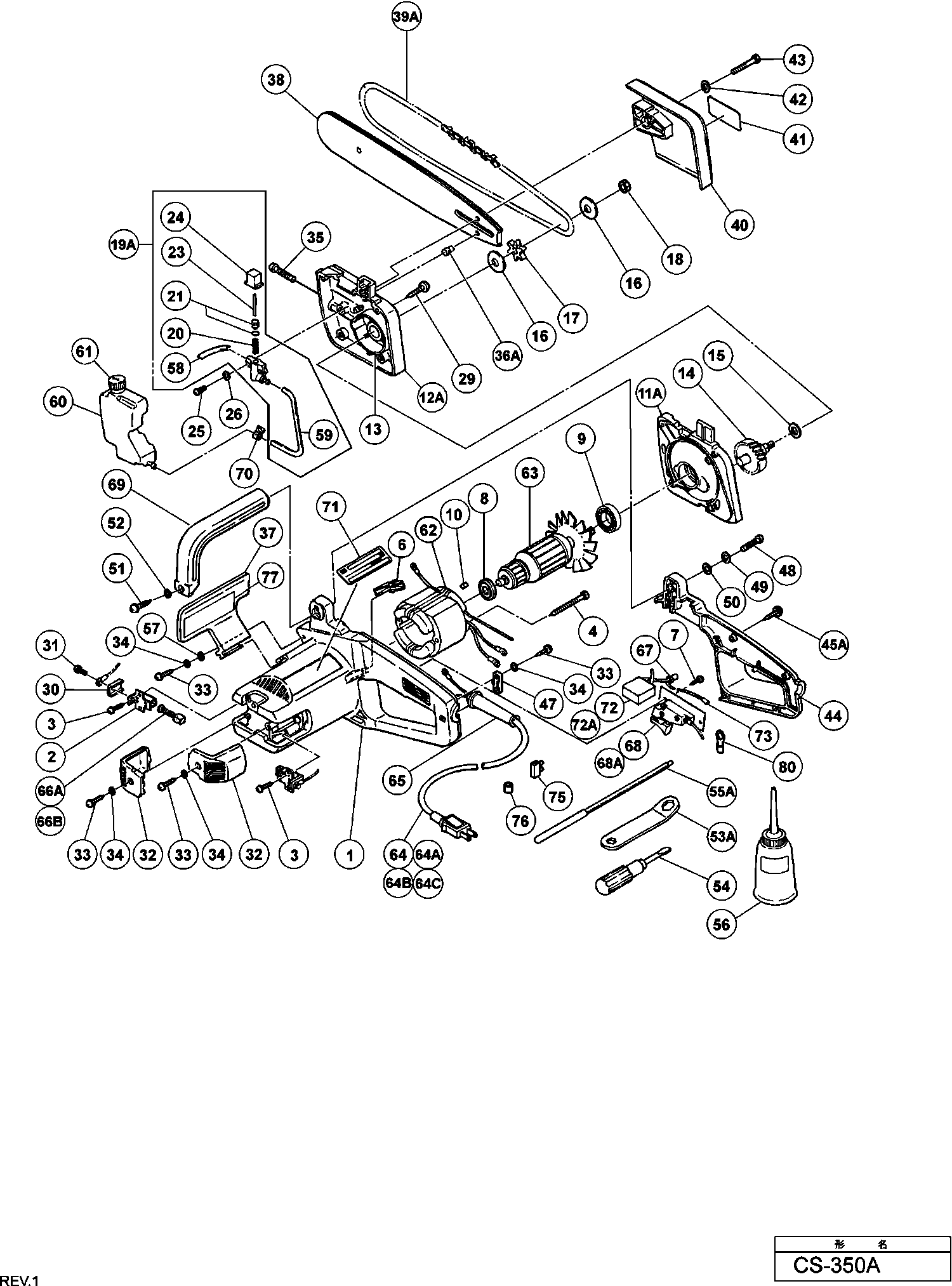

Dessins des Hikoki CS-350A
Liste de pièces de rechange des Hikoki CS-350A
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carcasse | ||||
| 1 | 960284Z | 40.84 | 49.00 | |
| HUIS (DISCON ZIE 960284Z) | ||||
| 1 | 960250 | 29.26 | 35.11 | |
| S/e Porte Balais | ||||
| 2 | 957686 | 3.30 | 3.96 | |
| Vis | ||||
| 3 | 958715 | 1.04 | 1.24 | |
| Vis Ø 5*65 | ||||
| 4 | 960251 | 1.05 | 1.26 | |
| DRAADKLEM | ||||
| 6 | 960252 | 1.00 | 1.20 | |
| Vis | ||||
| 7 | 954017 | 1.04 | 1.24 | |
| Roulement | ||||
| 8 | 6000VV | 6.15 | 7.38 | |
| Roulement Cr12v H90sc | ||||
| 9 | 6201VV | 6.45 | 7.74 | |
| STYLO EN CAOUTCHOUC | ||||
| 10 | 931701 | 1.05 | 1.26 | |
| Palier | ||||
| 11A | 336828 | 36.71 | 44.06 | |
| Carter | ||||
| 12A | 336829 | 33.55 | 40.26 | |
| METAAL(B) | ||||
| 13 | 957695 | 2.58 | 3.10 | |
| Engrenage | ||||
| 14 | 960255 | 16.36 | 19.64 | |
| Rondelle | ||||
| 15 | 957698 | 1.05 | 1.26 | |
| Plaque | ||||
| 16 | 957699 | 1.05 | 1.26 | |
| Roue A Chaines Cs 35b | ||||
| 17 | 957700 | 9.60 | 11.52 | |
| Ecrou Cs-280a | ||||
| 18 | 960256 | 1.05 | 1.26 | |
| Piston Compl.cs 280 A Includ.20-24 | ||||
| 19A | 960287 | 12.15 | 14.58 | |
| PISTONVEER | ||||
| 20 | 957702 | 1.00 | 1.20 | |
| Piston (1) | ||||
| 21 | 960286 | 2.40 | 2.88 | |
| DRIJFSTANG | ||||
| 23 | 957704 | 1.00 | 1.20 | |
| OLIEKNOP | ||||
| 24 | 960257 | 1.00 | 1.20 | |
| Vis Sb 10v (paquet de 10) | ||||
| 25 | 949218 | 1.05 | 1.26 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 26 | 949423 | 1.05 | 1.26 | |
| Vis D5x40 (ancienne 983454) | ||||
| 29 | 971303 | 1.05 | 1.26 | |
| Plaque | ||||
| 30 | 957710 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 960258 | |||
| Capuchon | ||||
| 32 | 960259 | 1.95 | 2.34 | |
| Vis à tarauder D4X16 | ||||
| 33 | 954004 | 1.04 | 1.24 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 34 | 949423 | 1.05 | 1.26 | |
| Vis Cs-280a | ||||
| 35 | 960260 | 1.05 | 1.26 | |
| Tendeur | ||||
| 36A | 960290 | 3.00 | 3.60 | |
| Pare-mains | ||||
| 37 | 960262 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 960304Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 39A | 317266 | |||
| Pas d'informations disponibles, non commandable | ||||
| 40 | 960302 | |||
| HITACHI LABEL | ||||
| 41 | 960303 | 1.00 | 1.20 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 42 | 949457 | 1.05 | 1.26 | |
| Boulon M8x40 (x10) Paquet de 10 | ||||
| 43 | 949630 | 3.00 | 3.60 | |
| HANDGREEPDEKSEL | ||||
| 44 | 960265 | 11.82 | 14.18 | |
| Vis F 30a/p 20v | ||||
| 45A | 306999 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 47 | 960266 | 1.04 | 1.24 | |
| Vis M5x35 (paquet de 10) | ||||
| 48 | 949247 | 1.65 | 1.98 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 49 | 949454 | 1.04 | 1.24 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 50 | 949424 | 1.05 | 1.26 | |
| Vis autotaraudeuse D5x20 | ||||
| 51 | 953040 | 1.05 | 1.26 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 52 | 949424 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 53A | 957683 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 945882 | |||
| Pas d'informations disponibles, non commandable | ||||
| 55A | 957684 | |||
| Pas d'informations disponibles, non commandable | ||||
| 56 | 957681 | |||
| Rondelle | ||||
| 57 | 940178 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 960268 | |||
| Capuchon | ||||
| 61 | 957709 | 1.05 | 1.26 | |
| Inducteur Cs-280a | ||||
| 62 | 960270E | 35.06 | 42.08 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 62 | 960270K | 35.06 | 42.08 | |
| Induit 240v | ||||
| 63 | 960272F | 109.45 | 131.34 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 64 | 500247Z | 6.18 | 7.42 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 64A | 500423Z | 12.87 | 15.44 | |
| Entree De Cable Ø 8.8 | ||||
| 65 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 65 | 938051 | 1.04 | 1.24 | |
| Jeu De Charbons Cs 350a | ||||
| 66A | 999023 | 4.50 | 5.40 | |
| Jeu De Charbons (1 paire) | ||||
| 66B | 999038 | 9.30 | 11.16 | |
| Connecteur 50092 | ||||
| 67 | 959141 | 3.75 | 4.50 | |
| Connecteur 50091 | ||||
| 67 | 959140 | 3.30 | 3.96 | |
| Commutateur | ||||
| 68 | 960280Z | 21.31 | 25.58 | |
| Interrupteur (a) (Type à Vis 1p) Sans Verrouillage | ||||
| 68A | 306977 | 14.40 | 17.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 960273 | |||
| BANDE | ||||
| 70 | 960274 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 72 | 960283Z | |||
| Condensateur | ||||
| 72A | 994273 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 960282Z | |||
| Connecteur Till 10.1999 For Aus | ||||
| 75 | 938307 | 2.13 | 2.55 | |
| Manchon à cabler | ||||
| 76 | 981373 | 1.05 | 1.26 | |
| Borne For Noise Suppressor | ||||
| 80 | 938108 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 957685 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602A | 958159 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 957680 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 957684 | |||
