Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CR24DV'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

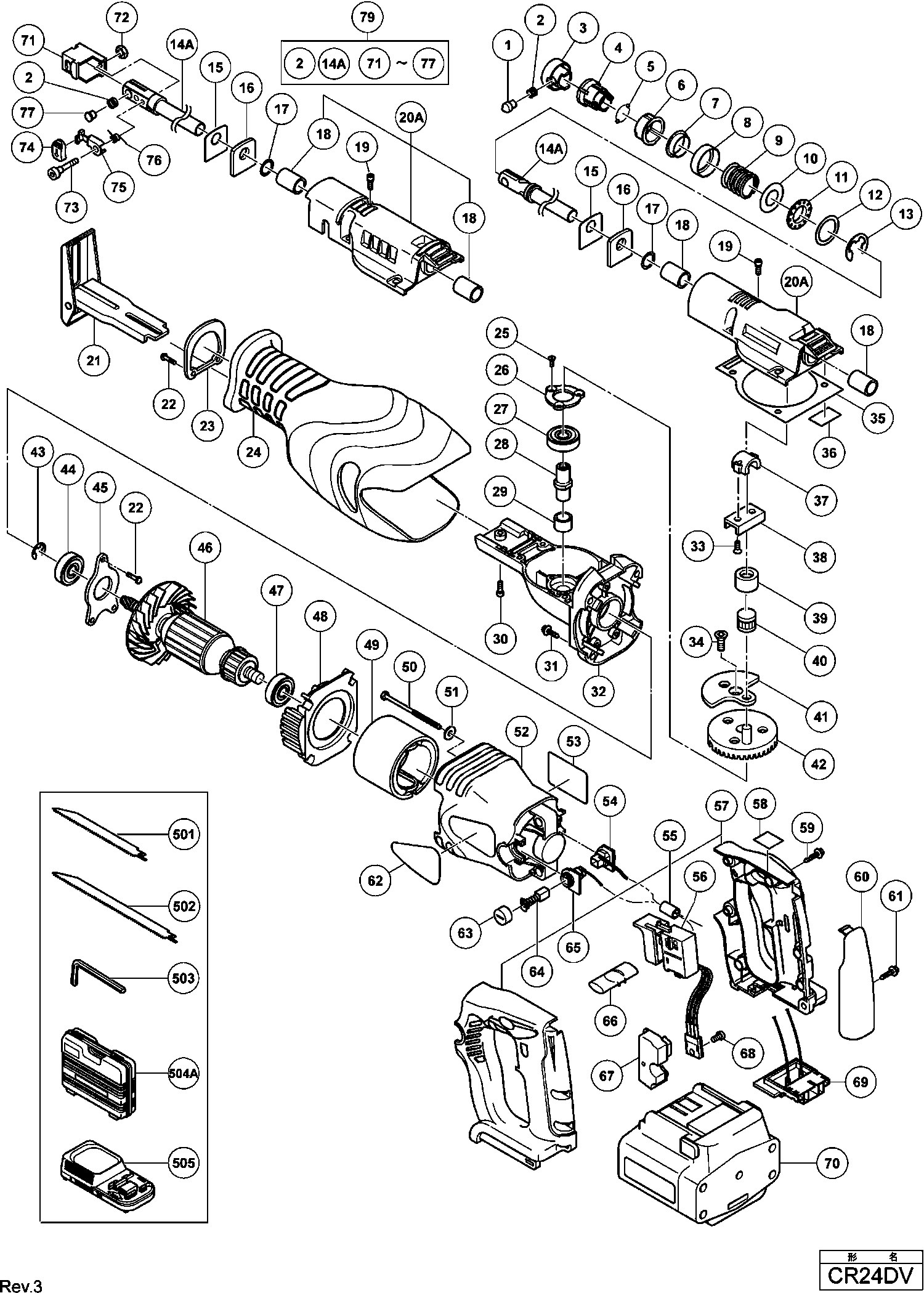

Dessins des Hikoki CR24DV
Liste de pièces de rechange des Hikoki CR24DV
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Goupille de sûreté | ||||
| 1 | 318481 | 4.80 | 5.76 | |
| Ressort | ||||
| 2 | 318483 | 1.20 | 1.44 | |
| Support | ||||
| 3 | 318478 | 19.94 | 23.92 | |
| Support G23se For Noise Suppressor | ||||
| 4 | 318479 | 11.85 | 14.22 | |
| Bille d'acier D4.76 (10 pièces) | ||||
| 5 | 959149 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 318480 | |||
| Bague De Guidage | ||||
| 7 | 318477 | 1.05 | 1.26 | |
| Anneau de poussière | ||||
| 8 | 318487 | 1.05 | 1.26 | |
| Ressort | ||||
| 9 | 318482 | 1.20 | 1.44 | |
| Rondelle (e) | ||||
| 10 | 318484 | 1.65 | 1.98 | |
| Bague Pour Palier | ||||
| 11 | 318485 | 6.45 | 7.74 | |
| Rondelle | ||||
| 12 | 318486 | 1.65 | 1.98 | |
| ANNEAU DE BLOCAGE D14 | ||||
| 13 | 318453 | 1.65 | 1.98 | |
| Plongeur | ||||
| 14A | 324472 | 18.56 | 22.28 | |
| Joint | ||||
| 15 | 996401 | 1.05 | 1.26 | |
| Feutre | ||||
| 16 | 996400 | 1.05 | 1.26 | |
| O Ring (1ap-12) | ||||
| 17 | 996407 | 1.05 | 1.26 | |
| Entretoise | ||||
| 18 | 956589 | 2.55 | 3.06 | |
| Boulon hexagonal. (avec rondelle) M5x16 | ||||
| 19 | 305574 | 1.05 | 1.26 | |
| Palier | ||||
| 20A | 324471 | 18.56 | 22.28 | |
| Plaque de base | ||||
| 21 | 319866 | 35.06 | 42.08 | |
| Vis Ø4*12 | ||||
| 22 | 951039 | 1.05 | 1.26 | |
| Plaque de couverture | ||||
| 23 | 319868 | 2.85 | 3.42 | |
| Plaque | ||||
| 24 | 319867 | 25.16 | 30.20 | |
| SEAL LOCK PLATTE VIS M4X12 | ||||
| 25 | 993244 | 1.05 | 1.26 | |
| EMBALLAGE DE ROULEMENT (B) | ||||
| 26 | 319849 | 1.35 | 1.62 | |
| Roulement à billes 6901zzcmps2l | ||||
| 27 | 6901ZZ | 8.70 | 10.44 | |
| BROCHE D'ARRET | ||||
| 28 | 319848 | 8.85 | 10.62 | |
| Métal (b) | ||||
| 29 | 954789 | 1.05 | 1.26 | |
| Boulon | ||||
| 30 | 996399 | 1.04 | 1.24 | |
| VIS D5X30 | ||||
| 31 | 986011 | 1.04 | 1.24 | |
| Flasque Cr24dv Includ.25 | ||||
| 32 | 319844 | 35.00 | 42.00 | |
| Boulon | ||||
| 33 | 319875 | 3.00 | 3.60 | |
| BOULON M6X16 | ||||
| 34 | 319851 | 1.35 | 1.62 | |
| Joint | ||||
| 35 | 319856 | 3.00 | 3.60 | |
| Joint | ||||
| 36 | 319874 | 1.35 | 1.62 | |
| Support | ||||
| 37 | 983567 | 5.11 | 6.14 | |
| Connecteur Cr12v/cr24dv | ||||
| 38 | 996405 | 19.94 | 23.92 | |
| Piece De Raccordement | ||||
| 39 | 983541 | 22.00 | 26.40 | |
| Rouleau à aiguilles | ||||
| 40 | 324470 | 3.30 | 3.96 | |
| Contrepoids Sv12sd | ||||
| 41 | 319852 | 1.50 | 1.80 | |
| Pignon | ||||
| 42 | 319850 | 52.53 | 63.03 | |
| Bague | ||||
| 43 | 670514 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 44 | 6001VV | 6.60 | 7.92 | |
| Plaque | ||||
| 45 | 319843 | 1.35 | 1.62 | |
| Induit 24v | ||||
| 46 | 360555 | 126.40 | 151.68 | |
| Roulement A Billes | ||||
| 47 | 608VVM | 5.70 | 6.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 48 | 319788 | |||
| Aimant | ||||
| 49 | 319846 | 32.59 | 39.10 | |
| Vis Ø 4*60 | ||||
| 50 | 960108 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 319956 | |||
| Pas d'informations disponibles, non commandable | ||||
| 52 | 319808 | |||
| Porte-balai de charbon (b) | ||||
| 54 | 319814 | 8.40 | 10.08 | |
| Entretoise Ferrite For Europe,gbr,nor,swe,den,fin | ||||
| 55 | 318247 | 1.05 | 1.26 | |
| Commutateur | ||||
| 56 | 319861 | 43.86 | 52.64 | |
| Poignee | ||||
| 57 | 319855 | 22.96 | 27.56 | |
| Vis à tôle D4x30 (noir) | ||||
| 59 | 305490 | 1.04 | 1.24 | |
| Couverture de poignée | ||||
| 60 | 319790 | 5.70 | 6.84 | |
| Vis autotaraudeuse (avec bride) D4x25 (noire) | ||||
| 61 | 304035 | 1.04 | 1.24 | |
| Bouchon De Charbon | ||||
| 63 | 319847 | 1.65 | 1.98 | |
| Charbons (1 paire) | ||||
| 64 | 999068 | 4.73 | 5.67 | |
| Porte-brosse (a) | ||||
| 65 | 319813 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 319865 | |||
| Dissipateur Thermique | ||||
| 67 | 319812 | 2.85 | 3.42 | |
| Vis M.3*12 | ||||
| 68 | 993963 | 1.05 | 1.26 | |
| Support de Terminal | ||||
| 69 | 319894 | 14.99 | 17.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 70 | 319807 | |||
| Adaptateur | ||||
| 71 | 321132 | 15.95 | 19.14 | |
| Ecrou diam 4 | ||||
| 72 | 322709 | 1.65 | 1.98 | |
| Vis M4 | ||||
| 73 | 322134 | 1.65 | 1.98 | |
| Capuchon pour Cr13vc | ||||
| 74 | 321130 | 1.35 | 1.62 | |
| Levier Cr13vc | ||||
| 75 | 321131 | 9.69 | 11.62 | |
| Ressort | ||||
| 76 | 321135 | 2.55 | 3.06 | |
| Porte Ressort Cr13vc | ||||
| 77 | 321134 | 12.45 | 14.94 | |
| Lame de Scie + Porte | ||||
| 79 | 329726 | 58.99 | 70.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 318613 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 318621 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 324313 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 958182 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 958183 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 959611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 958185 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 958188 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 996427 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 318611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 318612 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 318614 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 324818 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 324819 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 318617 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 318618 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 318619 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 318620 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 318621 | |||
