Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CM9UBY'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

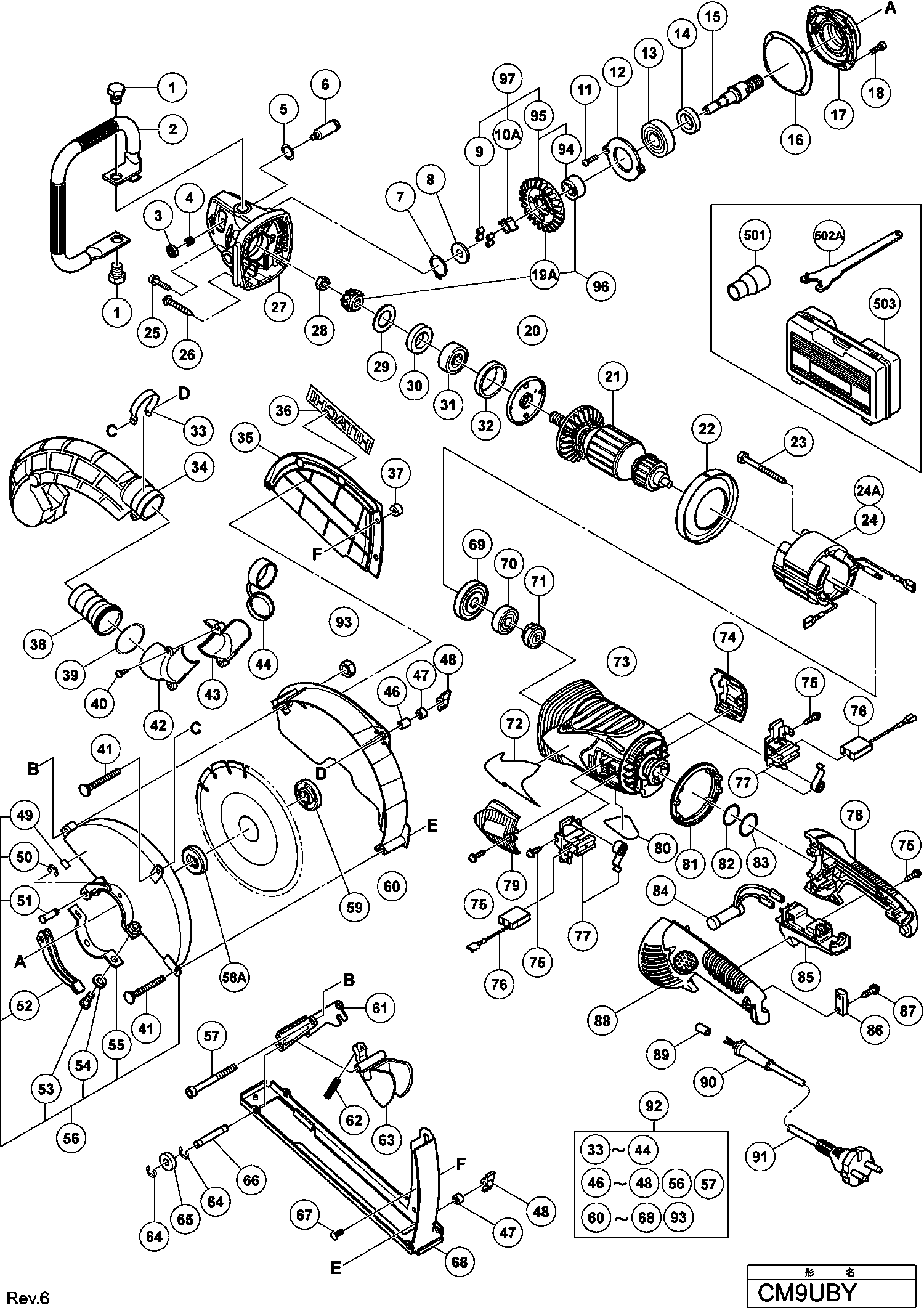

Dessins des Hikoki CM9UBY
Liste de pièces de rechange des Hikoki CM9UBY
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| INDUIT 220 -230 VOLT | ||||
| *21 | 360777E | 82.64 | 99.16 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| *76 | 999089 | 9.30 | 11.16 | |
| Charbons (1 Paire) For Aus,nzl,gbr,nor,swe,den,fi | ||||
| *76 | 999061 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| *91 | 321537 | |||
| Boulon | ||||
| 1 | 985597 | 2.85 | 3.42 | |
| Ensemble de poignée de tuyau Includ.602 | ||||
| 2 | 323993 | 63.66 | 76.40 | |
| Bouton G23se | ||||
| 3 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 4 | 320219 | 1.35 | 1.62 | |
| Joint Torique | ||||
| 5 | 320218 | 1.20 | 1.44 | |
| Goupille de blocage | ||||
| 6 | 306890 | 1.80 | 2.16 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 7 | 939540 | 1.95 | 2.34 | |
| Rondelle | ||||
| 8 | 326722 | 1.20 | 1.44 | |
| Amortisseur | ||||
| 9 | 326721 | 7.43 | 8.91 | |
| Connecteur | ||||
| 10A | 333147 | 4.35 | 5.22 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 11 | 949236 | 1.05 | 1.26 | |
| Vis G-23 | ||||
| 11A | 992038 | 1.04 | 1.24 | |
| Plaque | ||||
| 12 | 326723 | 1.20 | 1.44 | |
| Roulement à billes 6302vvcmps2s | ||||
| 13 | 6302VV | 9.30 | 11.16 | |
| Feutre | ||||
| 14 | 990852 | 1.04 | 1.24 | |
| Arbre | ||||
| 15 | 326727 | 9.90 | 11.88 | |
| Joint G23sf2/se2/sc3 | ||||
| 16 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 17 | 320227 | 4.96 | 5.96 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 18 | 994192 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 19A | 326718 | |||
| Couvercle Roulement | ||||
| 20 | 320220 | 2.55 | 3.06 | |
| INDUIT 220 -230 VOLT | ||||
| 21 | 360777E | 82.64 | 99.16 | |
| Baffle | ||||
| 22 | 320215 | 1.35 | 1.62 | |
| Vis D5x75 (ancien 963454z) | ||||
| 23 | 984271 | 1.04 | 1.24 | |
| INDUCTEUR 110-120 VOLTS | ||||
| 24 | 340682C | 42.62 | 51.14 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 24A | 340682F | 54.45 | 65.34 | |
| Vis M.5*14 | ||||
| 25 | 984509 | 1.05 | 1.26 | |
| Vis Ø 5*35 Noir | ||||
| 26 | 323209 | 1.35 | 1.62 | |
| Carter | ||||
| 27 | 326717 | 25.58 | 30.69 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 28 | 320226 | 1.35 | 1.62 | |
| Rondelle G23sf2/se2/sc3 | ||||
| 29 | 320221 | 1.35 | 1.62 | |
| Feutre | ||||
| 30 | 320222 | 1.35 | 1.62 | |
| Roulement à billes 6301vvcmps2s | ||||
| 31 | 6301VV | 8.55 | 10.26 | |
| Bague G-23 | ||||
| 32 | 994208 | 1.04 | 1.24 | |
| Bande du tuyau | ||||
| 33 | 328754 | 1.95 | 2.34 | |
| Conduit de poussière | ||||
| 34 | 328748 | 15.13 | 18.15 | |
| Couvercle | ||||
| 35 | 328752 | 6.30 | 7.56 | |
| Ecrou Papillon | ||||
| 37 | 997467 | 4.20 | 5.04 | |
| Adaptateur | ||||
| 38 | 328758 | 2.10 | 2.52 | |
| Bague | ||||
| 39 | 328761 | 1.95 | 2.34 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 40 | 305720 | 1.05 | 1.26 | |
| Vis carrée M6*57 | ||||
| 41 | 324877 | 1.65 | 1.98 | |
| Tube Gauche | ||||
| 42 | 328759 | 2.10 | 2.52 | |
| Tube Droit | ||||
| 43 | 328760 | 2.10 | 2.52 | |
| Capuchon | ||||
| 44 | 324865 | 6.45 | 7.74 | |
| Entretoise | ||||
| 46 | 885414 | 1.65 | 1.98 | |
| Entretoise | ||||
| 47 | 328841 | 1.05 | 1.26 | |
| Ecrou Papillon | ||||
| 48 | 314622 | 3.30 | 3.96 | |
| Etiquette | ||||
| 49 | 311492 | 1.20 | 1.44 | |
| Bague | ||||
| 50 | 673489 | 1.04 | 1.24 | |
| Goupille G 13se Till 11.2014 | ||||
| 51 | 321546 | 3.00 | 3.60 | |
| Manette Vb13y | ||||
| 52 | 321545 | 3.00 | 3.60 | |
| Vis M8x22 Pour G 23sc2/se2/sc3 | ||||
| 53 | 306887 | 1.05 | 1.26 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 54 | 949457 | 1.05 | 1.26 | |
| Collier pour couvercle de protection | ||||
| 55 | 321544 | 1.50 | 1.80 | |
| Garde de roue comprenant 49-55 | ||||
| 56 | 328745 | 21.04 | 25.24 | |
| Plus disponible, pas de remplacement | ||||
| 57 | 328843 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58B | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 59 | 937909Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 59A | 373779 | |||
| Couvercle | ||||
| 60 | 328749 | 5.25 | 6.30 | |
| Support | ||||
| 61 | 328750 | 6.30 | 7.56 | |
| Ressort | ||||
| 62 | 314429 | 1.04 | 1.24 | |
| Piece De Guidage | ||||
| 63 | 328751 | 3.00 | 3.60 | |
| Rondelle Elastique | ||||
| 64 | 974577 | 1.05 | 1.26 | |
| Entretoise | ||||
| 65 | 328755 | 2.10 | 2.52 | |
| Arbre | ||||
| 66 | 328756 | 3.00 | 3.60 | |
| Vis Ø 5 | ||||
| 67 | 328757 | 3.00 | 3.60 | |
| Plaque de base | ||||
| 68 | 328747 | 22.83 | 27.39 | |
| Joint Poussiere G23sf2/se2/sc3 | ||||
| 69 | 320216 | 1.35 | 1.62 | |
| Roulement | ||||
| 70 | 6000VV | 6.15 | 7.38 | |
| Bague de palier | ||||
| 71 | 321536 | 11.55 | 13.86 | |
| Carter | ||||
| 73 | 326712 | 41.39 | 49.66 | |
| Carter | ||||
| 73A | 326712 | 41.39 | 49.66 | |
| Couvreur de Brosse | ||||
| 74 | 326715 | 2.25 | 2.70 | |
| Vis Ø 4*16 Noir | ||||
| 75 | 305812 | 1.04 | 1.24 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 76 | 999089 | 9.30 | 11.16 | |
| Charbons (1 Paire) For Aus,nzl,gbr,nor,swe,den,fi | ||||
| 76 | 999061 | 4.20 | 5.04 | |
| Ensemble De Porte-Balai | ||||
| 77 | 322323 | 4.96 | 5.96 | |
| Poignée (a) | ||||
| 78 | 326713 | 12.08 | 14.49 | |
| Protecteur Charbon Droit | ||||
| 79 | 326716 | 3.30 | 3.96 | |
| Amortisseur de poignée | ||||
| 81 | 326726 | 4.35 | 5.22 | |
| Joint Torique | ||||
| 82 | 326724 | 1.20 | 1.44 | |
| Joint Torique | ||||
| 83 | 326725 | 1.20 | 1.44 | |
| Resistance | ||||
| 84 | 320236 | 10.44 | 12.52 | |
| Interrupteur | ||||
| 85 | 320371 | 36.44 | 43.72 | |
| Serre Cable | ||||
| 86 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 984750 | |||
| Poignée (b) | ||||
| 88 | 326714 | 12.08 | 14.49 | |
| Manchon à cabler | ||||
| 89 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 90 | 940778 | 2.10 | 2.52 | |
| Câble 5m 2 X 1,5 H07rn-f (sans prise) | ||||
| 91 | 500460Z | 37.26 | 44.72 | |
| CORDON POUR GBR 110 VOLTS | ||||
| 91 | 321539 | 29.98 | 35.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 328744 | |||
| Ecrou H65sb/sd Till 9.2001 | ||||
| 93 | 944950 | 1.35 | 1.62 | |
| Interne | ||||
| 94 | 328700 | 8.70 | 10.44 | |
| Ensemble Interne (avec engrenage) Incl.70 | ||||
| 95 | 328694 | 32.04 | 38.44 | |
| SET D'ENGRENAGE G23 UVP (ANCIEN 326718) | ||||
| 96 | 328697 | 37.54 | 45.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 97 | 328698 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 320994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502B | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 328844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 310338 | |||
