Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CM5SB'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

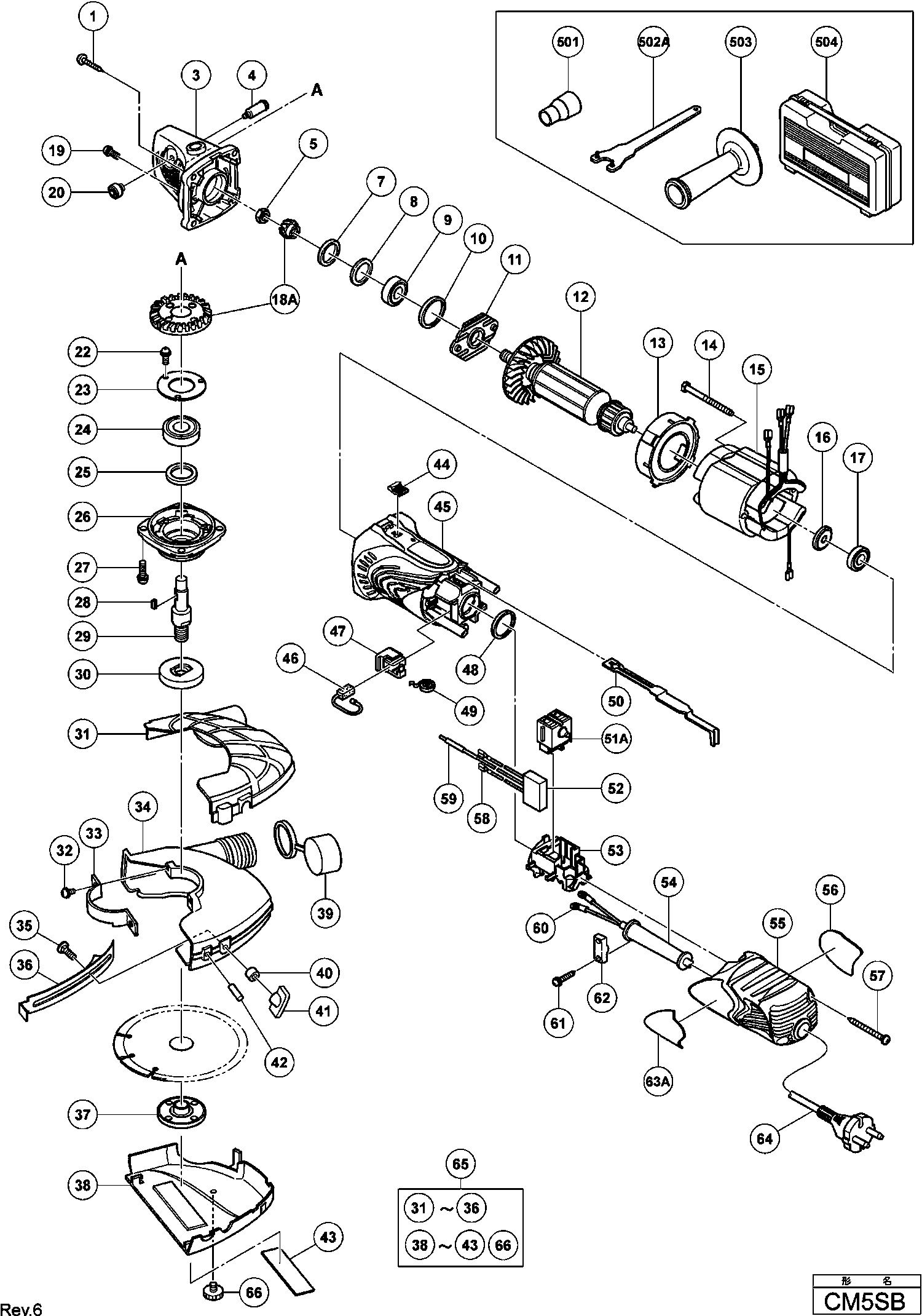

Dessins des Hikoki CM5SB
Liste de pièces de rechange des Hikoki CM5SB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| ANKER 110 VOLT | ||||
| *12 | 360734C | 46.04 | 55.25 | |
| INDUIT 230-240 VOLTS | ||||
| *12 | 360734E | 41.39 | 49.66 | |
| Inducteur | ||||
| *15 | 340645E | 28.19 | 33.82 | |
| VELD 110 VOLT | ||||
| *15 | 340645C | 24.64 | 29.57 | |
| Arbre | ||||
| *29 | 994301 | 14.25 | 17.10 | |
| Pas d'informations disponibles, non commandable | ||||
| *30 | 937817Z | |||
| Plaque Hitachi | ||||
| *43A | 328922 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| *64 | 500439Z | |||
| Vis auto-taraudeuse D5x25 (noir) | ||||
| 1 | 320523 | 1.35 | 1.62 | |
| Carter Pignon Includ.4,21 | ||||
| 3 | 321737 | 36.44 | 43.72 | |
| Goupille De Blocage | ||||
| 4 | 301943 | 1.65 | 1.98 | |
| Ecrou M8(x10) (paquet de 10) | ||||
| 5 | 949558 | 1.05 | 1.26 | |
| Joint torique (a) | ||||
| 7 | 308543 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 980866 | 1.04 | 1.24 | |
| Roulement à billes 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.79 | |
| Plaq.en Caoutchouc (1) | ||||
| 10 | 321733 | 1.35 | 1.62 | |
| Couvercle Roulement | ||||
| 11 | 321734 | 1.35 | 1.62 | |
| ANKER 110 VOLT | ||||
| 12 | 360734C | 46.04 | 55.25 | |
| INDUIT 230-240 VOLTS | ||||
| 12 | 360734E | 41.39 | 49.66 | |
| Baffle | ||||
| 13 | 321732 | 1.35 | 1.62 | |
| Vis Ø 4*70 | ||||
| 14 | 982021 | 1.04 | 1.24 | |
| Inducteur | ||||
| 15 | 340645E | 28.19 | 33.82 | |
| VELD 110 VOLT | ||||
| 15 | 340645C | 24.64 | 29.57 | |
| Protecteur Poussiere | ||||
| 16 | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 17 | 608VVM | 5.70 | 6.84 | |
| Couple Pignon G13yc/sb2/g 13va | ||||
| 18A | 329054 | 16.36 | 19.64 | |
| VIS DE BLOCAGE DE JOINT M4X10 | ||||
| 19 | 303255 | 1.04 | 1.24 | |
| Bouton Bloc | ||||
| 20 | 301944 | 1.04 | 1.24 | |
| Vis M4x8 | ||||
| 22 | 991207 | 1.04 | 1.24 | |
| Couvercle | ||||
| 23 | 936680 | 1.04 | 1.24 | |
| Roulement à billes 6201dducmav2s | ||||
| 24 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 25 | 308546 | 1.04 | 1.24 | |
| Palier | ||||
| 26 | 308545 | 7.35 | 8.82 | |
| Vis de blocage (avec rondelle sp.) M5x16 | ||||
| 27 | 307046 | 1.04 | 1.24 | |
| Clavette 3*3*8 | ||||
| 28 | 944109 | 1.70 | 2.04 | |
| Arbre | ||||
| 29 | 994301 | 14.25 | 17.10 | |
| Arbre (b) | ||||
| 29 | 994302 | 13.89 | 16.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 937817Z | |||
| Couvercle | ||||
| 31 | 328743 | 1.95 | 2.34 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 32 | 308386 | 1.05 | 1.26 | |
| Collier Fg 12sb | ||||
| 33 | 301949 | 1.04 | 1.24 | |
| Couvercle du collecteur de poussière (a) | ||||
| 34 | 328741 | 24.61 | 29.54 | |
| Écrou | ||||
| 35 | 942808 | 1.05 | 1.26 | |
| Etrier De Guidage | ||||
| 36 | 328809 | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 37 | 994324 | |||
| Pas d'informations disponibles, non commandable | ||||
| 37A | 339579 | |||
| Couvercle | ||||
| 38 | 328742 | 1.95 | 2.34 | |
| Capuchon | ||||
| 39 | 324865 | 6.45 | 7.74 | |
| Entretoise | ||||
| 40 | 328841 | 1.05 | 1.26 | |
| Ecrou Papillon | ||||
| 41 | 314622 | 3.30 | 3.96 | |
| ROL PIN D6X16 (10 STUKS) | ||||
| 42 | 949785 | 1.74 | 2.09 | |
| Plaque Hitachi | ||||
| 43 | 328922 | 1.95 | 2.34 | |
| Bouton Interrupteur | ||||
| 44 | 314428 | 1.04 | 1.24 | |
| Carcasse | ||||
| 45 | 325050 | 16.50 | 19.80 | |
| Jeu De Charbons | ||||
| 46 | 999088 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 47 | 317810 | 4.80 | 5.76 | |
| Joint Caoutchouc | ||||
| 48 | 957754 | 1.20 | 1.44 | |
| Ressort | ||||
| 49 | 308536 | 1.65 | 1.98 | |
| Tringle | ||||
| 50 | 325051 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 51A | 329057 | |||
| SCHAKELAAR | ||||
| 51B | 377478 | 6.84 | 8.21 | |
| Condensateur antiparasite | ||||
| 52 | 317491 | 7.35 | 8.82 | |
| Support Inter G13sb3 | ||||
| 53 | 325054 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 953327 | |||
| Carter Arriere G 13sb3 | ||||
| 55 | 325052 | 10.35 | 12.42 | |
| Étiquette de marque | ||||
| 56A | 334347 | 1.05 | 1.26 | |
| Vis autotaraudeuse (avec bride) D4x45 (noir) | ||||
| 57 | 301815 | 1.05 | 1.26 | |
| Fiche For Noise Suppressor | ||||
| 58 | 319320 | 1.35 | 1.62 | |
| Terminal de terre pour TPE | ||||
| 59 | 314854 | 1.50 | 1.80 | |
| Borne | ||||
| 60 | 980063 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 984750 | |||
| Serre Cable | ||||
| 62 | 937631 | 1.04 | 1.24 | |
| Cordon | ||||
| 64 | 500240Z | 13.18 | 15.81 | |
| Câble 2,5m 2 X 1.0 Sans Fiche | ||||
| 64 | 500237Z | 11.40 | 13.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 328740 | |||
| Boulon de bouton M5 | ||||
| 66 | 329497 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 320994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502B | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 328845 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 310338 | |||
