Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CM4'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

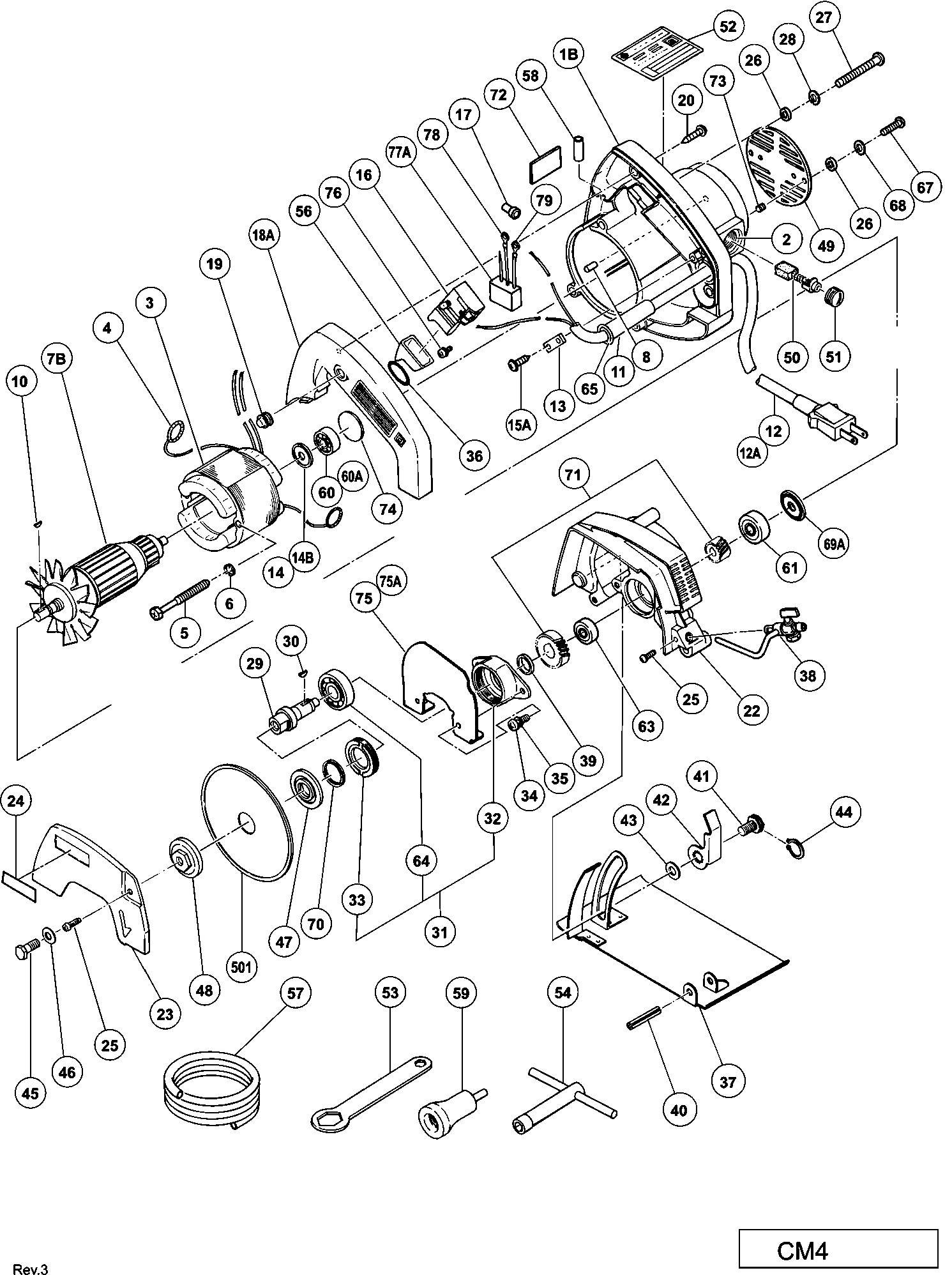

Dessins des Hikoki CM4
Liste de pièces de rechange des Hikoki CM4
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Entree De Cable Till 11.1982 For Aus | ||||
| *11 | 930026 | 3.00 | 3.60 | |
| Cord | ||||
| *12 | 930051 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| *14 | 986926 | |||
| Commutateur | ||||
| *16 | 981821 | 14.03 | 16.83 | |
| O-RING (S-9) | ||||
| *65 | 875806 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 1B | 956855 | |||
| S/e Porte Balais | ||||
| 2 | 958900 | 6.45 | 7.74 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 3 | 956888E | 28.33 | 33.99 | |
| Raccord | ||||
| 4 | 930703 | 2.40 | 2.88 | |
| Vis Ø5*60 | ||||
| 5 | 961501 | 1.04 | 1.24 | |
| Rondelle | ||||
| 6 | 956764 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 7B | 956896F | |||
| GOUJON EN CAOUTCHOUC (ANCIEN 976441) | ||||
| 8 | 946362 | 1.05 | 1.26 | |
| GOUJON D'INSERTION 2,5X8 | ||||
| 10 | 940220 | 1.35 | 1.62 | |
| Entree De Cable Till 11.1982 For Aus | ||||
| 11 | 930026 | 3.00 | 3.60 | |
| Entree De Cable | ||||
| 11 | 930487 | 2.25 | 2.70 | |
| Cord | ||||
| 12 | 930051 | 14.30 | 17.16 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 12A | 500423Z | 12.87 | 15.44 | |
| Serre Cable | ||||
| 13 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 986926 | |||
| Pas d'informations disponibles, non commandable | ||||
| 15A | 984750 | |||
| Commutateur | ||||
| 16 | 957747 | 14.03 | 16.83 | |
| Commutateur | ||||
| 16 | 981821 | 14.03 | 16.83 | |
| Connecteur 50092 | ||||
| 17 | 959141 | 3.75 | 4.50 | |
| HANDGREEPDEKSEL | ||||
| 18A | 983857 | 11.34 | 13.61 | |
| RUBBER COVER (B) | ||||
| 19 | 956866 | 1.00 | 1.20 | |
| Vis Ø4*20 | ||||
| 20 | 982095 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 956867 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 956868 | |||
| Pas d'informations disponibles, non commandable | ||||
| 24 | 961678 | |||
| Vis Sb 10v (paquet de 10) | ||||
| 25 | 949218 | 1.05 | 1.26 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 26 | 949424 | 1.05 | 1.26 | |
| MACHINE SCREW M5X50 (10 PCS.) | ||||
| 27 | 949250 | 1.26 | 1.51 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 28 | 949454 | 1.04 | 1.24 | |
| SPINDLE | ||||
| 29 | 986920 | 15.51 | 18.61 | |
| INLEGSPIE 3X10 *TD5-1-2* | ||||
| 30 | 932819 | 1.26 | 1.51 | |
| BEARING HOLDER | ||||
| 31 | 956891 | 10.98 | 13.18 | |
| SUPPORT DE ROULEMENT | ||||
| 32 | 956871 | 5.70 | 6.84 | |
| Couvercle de palier | ||||
| 33 | 956872 | 2.70 | 3.24 | |
| Vis M.5*20 (paquet de 10) | ||||
| 34 | 949241 | 1.35 | 1.62 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 35 | 949454 | 1.04 | 1.24 | |
| O-ring Cm-6 | ||||
| 36 | 944486 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 37 | 956873Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 38 | 956874 | |||
| DISTANCE COLLAR | ||||
| 39 | 956875 | 1.38 | 1.66 | |
| ROL PIN D6X32 (10 STUKS) | ||||
| 40 | 949576 | 3.06 | 3.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 956876 | |||
| Pas d'informations disponibles, non commandable | ||||
| 42 | 956877 | |||
| Rondelle M8 (x10) Paquet de 10 | ||||
| 43 | 949426 | 1.05 | 1.26 | |
| Circlips Ø14 (x10)paquet de 10 | ||||
| 44 | 939543 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 944346 | |||
| Rondelle | ||||
| 46 | 940391 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 956879 | |||
| Pas d'informations disponibles, non commandable | ||||
| 48 | 956878 | |||
| COUVERCLE ARRIERE | ||||
| 49 | 956880 | 1.80 | 2.16 | |
| Charbons (1 Paire) | ||||
| 50 | 999043 | 4.50 | 5.40 | |
| Bouchon Charbon | ||||
| 51 | 945161 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 941057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 940543 | |||
| Housse en caoutchouc | ||||
| 56 | 956882 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 956883 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 956884 | |||
| Pas d'informations disponibles, non commandable | ||||
| 59 | 956885 | |||
| Roulement A Billes D13vg | ||||
| 60 | 627VVM | 5.55 | 6.66 | |
| Roulement A Billes | ||||
| 60A | 608VVM | 5.70 | 6.84 | |
| Roulement A Bille | ||||
| 61 | 629VVM | 5.85 | 7.02 | |
| Roulement à billes 626vvmc2erps2s | ||||
| 63 | 626VVM | 5.70 | 6.84 | |
| Roulement Cr12v H90sc | ||||
| 64 | 6201VV | 6.45 | 7.74 | |
| O-RING (S-9) | ||||
| 65 | 875806 | 1.00 | 1.20 | |
| O-RING (S-7) | ||||
| 65 | 876316 | 1.00 | 1.20 | |
| Vis à Métaux M5X14 (10 Pièces) | ||||
| 67 | 949238 | 1.05 | 1.26 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 68 | 949454 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 69A | 986927 | |||
| Joint Cm-6 | ||||
| 70 | 971134 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 956894 | |||
| SEAL PACKING | ||||
| 72 | 983858 | 1.00 | 1.20 | |
| Vis Ø 5x6 Till 2.1986 | ||||
| 73 | 962782 | 1.04 | 1.24 | |
| AFDICHT RING | ||||
| 74 | 983866 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 75 | 986921 | |||
| Pas d'informations disponibles, non commandable | ||||
| 75A | 986924 | |||
| Vis Fpc-100 | ||||
| 76 | 980060 | 1.05 | 1.26 | |
| Condensateur | ||||
| 77A | 994273 | 4.29 | 5.14 | |
| Terminal 50061 (10 pièces) | ||||
| 78 | 959146 | 4.50 | 5.40 | |
| Borne | ||||
| 79 | 980063 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 939336 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 939586 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 939587 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 939588 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 310850 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 310853 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 956886 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 956883 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 956874 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 956885 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 306161 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 306162 | |||
