Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CM12Y'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

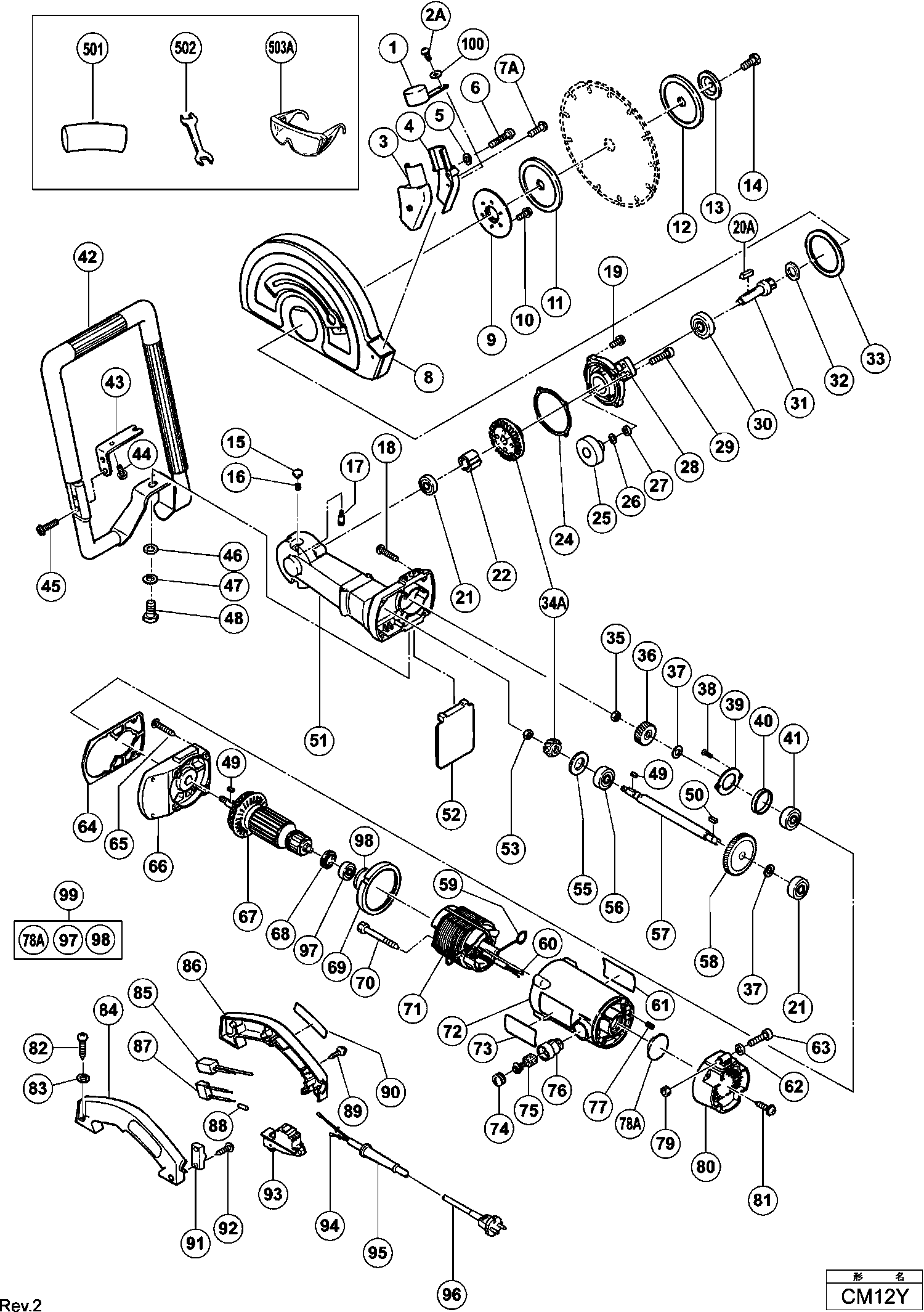

Dessins des Hikoki CM12Y
Liste de pièces de rechange des Hikoki CM12Y
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 220-230 Volt | ||||
| *67 | 360287E | 91.30 | 109.56 | |
| Induit 240v | ||||
| *67 | 360287F | 91.30 | 109.56 | |
| Inducteur Cm 12y Includ.59,60 | ||||
| *71 | 340349E | 160.46 | 192.56 | |
| STATOR ASS'Y 100-110 VOLT | ||||
| *71 | 340348 | 127.98 | 153.58 | |
| Entree De Cable Ø 10,7 | ||||
| *95 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *95 | 958049 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| *96 | 500435Z | |||
| Caoutchouc Cm 12y | ||||
| 1 | 312314 | 5.85 | 7.02 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 2A | 935196 | 1.04 | 1.24 | |
| Collecteur de poussière (b) Cm12y | ||||
| 3 | 312312 | 13.05 | 15.66 | |
| Collecteur de poussière (a) Cm12y | ||||
| 4 | 312311 | 13.05 | 15.66 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 5 | 949453 | 1.05 | 1.26 | |
| Vis M4x30 (paquet de 10) | ||||
| 6 | 949224 | 1.35 | 1.62 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 7A | 935196 | 1.04 | 1.24 | |
| Protecteur Cm 12y | ||||
| 8 | 312310 | 84.56 | 101.48 | |
| Support | ||||
| 9 | 312307 | 5.55 | 6.66 | |
| Vis G-23 | ||||
| 10 | 992038 | 1.04 | 1.24 | |
| Rondelle de roue (b) | ||||
| 11 | 312327 | 29.29 | 35.14 | |
| Rondelle de roue (c) Cm 12y | ||||
| 12 | 312324 | 26.40 | 31.68 | |
| Rondelle | ||||
| 13 | 312308 | 3.30 | 3.96 | |
| Vis Pas A Gauche Cm 12y | ||||
| 14 | 312309 | 17.05 | 20.46 | |
| Bouton G23se | ||||
| 15 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 16 | 306889 | 1.04 | 1.24 | |
| Goupille de blocage | ||||
| 17 | 306890 | 1.80 | 2.16 | |
| Vis Cm 12y | ||||
| 18 | 312298 | 2.40 | 2.88 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 19 | 994192 | 1.04 | 1.24 | |
| Clavette Pde-180 | ||||
| 20A | 948920 | 1.05 | 1.26 | |
| Roulement à billes 6200 Vv | ||||
| 21 | 6200VV | 6.15 | 7.38 | |
| Entretoise Cm 12y | ||||
| 22 | 312303 | 26.40 | 31.68 | |
| Joint Cm 12ym 12y | ||||
| 24 | 312304 | 2.40 | 2.88 | |
| Bouton | ||||
| 25 | 302458 | 1.04 | 1.24 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 26 | 949433 | 1.05 | 1.26 | |
| Rondelle Psm-9 Three-phase | ||||
| 27 | 957042 | 1.05 | 1.26 | |
| Palier | ||||
| 28 | 312305 | 52.53 | 63.03 | |
| Boulon M.8*30 | ||||
| 29 | 302457 | 1.04 | 1.24 | |
| Roulement | ||||
| 30 | 6302DD | 8.85 | 10.62 | |
| Arbre | ||||
| 31 | 312302 | 43.86 | 52.64 | |
| Feutre | ||||
| 32 | 312306 | 1.05 | 1.26 | |
| Bague Entretoise | ||||
| 33 | 312651 | 7.35 | 8.82 | |
| Ensemble d'Engrenages | ||||
| 34A | 332119 | 22.83 | 27.39 | |
| Ecrou Psp-9 | ||||
| 35 | 946228 | 1.04 | 1.24 | |
| Pignon (a) | ||||
| 36 | 312325 | 28.05 | 33.66 | |
| Entretoise | ||||
| 37 | 312294 | 3.00 | 3.60 | |
| Vis M4*10 | ||||
| 38 | 990430 | 1.04 | 1.24 | |
| Flasque De Palier | ||||
| 39 | 312293 | 2.85 | 3.42 | |
| Bague G-23 | ||||
| 40 | 994208 | 1.04 | 1.24 | |
| Roulement A Bille | ||||
| 41 | 6301DD | 6.75 | 8.10 | |
| Poignee Av Cm 12y | ||||
| 42 | 312315 | 169.13 | 202.95 | |
| Tole De Maintien | ||||
| 43 | 312316 | 8.40 | 10.08 | |
| Vis à six pans creux M6 X 16 | ||||
| 44 | 878533 | 1.05 | 1.26 | |
| Vis Cm 12y | ||||
| 45 | 878877 | 1.05 | 1.26 | |
| Rondelle M12 (x10) Paquet de 10 | ||||
| 46 | 949437 | 1.95 | 2.34 | |
| Rondelle M 12(x10) Paquet de 10 | ||||
| 47 | 949463 | 1.65 | 1.98 | |
| Boulon M12x25 (x10) Paquet de 10 | ||||
| 48 | 949671 | 4.50 | 5.40 | |
| Clavette 3*3*10 | ||||
| 49 | 940533 | 1.20 | 1.44 | |
| Clavette 4x4x15 Till 9.1981 | ||||
| 50 | 948919 | 1.05 | 1.26 | |
| Carter | ||||
| 51 | 312297 | 187.83 | 225.39 | |
| Pare Eclat Cm 12y | ||||
| 52 | 312313 | 8.40 | 10.08 | |
| Ecrou Cs-280a | ||||
| 53 | 960256 | 1.05 | 1.26 | |
| Anneau de retenue | ||||
| 55 | 312296 | 1.05 | 1.26 | |
| Roulement à billes 6301vvcmps2s | ||||
| 56 | 6301VV | 8.55 | 10.26 | |
| Arbre D'entrainement | ||||
| 57 | 312295 | 46.75 | 56.10 | |
| Engrenage | ||||
| 58 | 315326 | 46.75 | 56.10 | |
| Connecteur de balai de charbon | ||||
| 59 | 958032 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 60 | 981373 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 62 | 949425 | 1.05 | 1.26 | |
| Vis M6x35 (paquet de 10) | ||||
| 63 | 949263 | 1.95 | 2.34 | |
| Joint Cm 12y | ||||
| 64 | 312291 | 3.00 | 3.60 | |
| VIS C M4X34 | ||||
| 65 | 301654 | 1.05 | 1.26 | |
| Palier | ||||
| 66 | 312292 | 75.90 | 91.08 | |
| Induit 240v | ||||
| 67 | 360287F | 91.30 | 109.56 | |
| Induit 220-230 Volt | ||||
| 67 | 360287E | 91.30 | 109.56 | |
| ANKER 110 VOLT | ||||
| 67 | 360287C | 85.14 | 102.17 | |
| Joint Cm 12y | ||||
| 68 | 310998 | 1.05 | 1.26 | |
| Deflecteur D'air | ||||
| 69 | 306103 | 1.95 | 2.34 | |
| Vis D5x75 (ancien 963454z) | ||||
| 70 | 984271 | 1.04 | 1.24 | |
| Inducteur Cm 12y Includ.59,60 | ||||
| 71 | 340349E | 160.46 | 192.56 | |
| STATOR ASS'Y 100-110 VOLT | ||||
| 71 | 340348 | 127.98 | 153.58 | |
| Carcasse Assemblée y Incluant.76,77 | ||||
| 72 | 306102 | 19.39 | 23.26 | |
| Bouchon De Charbon | ||||
| 74 | 940540 | 1.04 | 1.24 | |
| Jeu De Charbons (1 paire) | ||||
| 75 | 999044 | 4.50 | 5.40 | |
| Porte Charbon | ||||
| 76 | 980487 | 5.68 | 6.81 | |
| Vis de réglage hexagonale M5x8 | ||||
| 77 | 938477 | 1.05 | 1.26 | |
| Joint Since 6.1996 | ||||
| 78A | 313306 | 22.00 | 26.40 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 79 | 949556 | 1.05 | 1.26 | |
| Couvercle Ar Cm 12y | ||||
| 80 | 312299 | 14.10 | 16.92 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 81 | 305558 | 1.04 | 1.24 | |
| Vis M.5*20 (paquet de 10) | ||||
| 82 | 949241 | 1.35 | 1.62 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 83 | 949454 | 1.04 | 1.24 | |
| Poignee G Cm 12y | ||||
| 84 | 312300 | 16.09 | 19.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 85 | 312318 | |||
| Poignee D Cm 12y | ||||
| 86 | 312301 | 16.09 | 19.30 | |
| Condensateur | ||||
| 87 | 311935 | 3.30 | 3.96 | |
| Manchon à cabler | ||||
| 88 | 981373 | 1.05 | 1.26 | |
| Vis autotaraudeuse (avec bride) D4x25 (noire) | ||||
| 89 | 304035 | 1.04 | 1.24 | |
| Caoutchouc de prise Cm 12y | ||||
| 90 | 312317 | 7.35 | 8.82 | |
| Serre Cable | ||||
| 91 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 984750 | |||
| Commutateur | ||||
| 93 | 307650 | 50.60 | 60.72 | |
| Manchon à cabler | ||||
| 94 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 95 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 95 | 958049 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 96 | 500423Z | |||
| Roulement | ||||
| 97 | 6000VV | 6.15 | 7.38 | |
| Bague Caoutchouc G-23 | ||||
| 98 | 994202 | 1.05 | 1.26 | |
| Coussinet | ||||
| 99 | 313307 | 35.06 | 42.08 | |
| Rondelle Cm 12y | ||||
| 100 | 322270 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 312360 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 974254 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503A | 875769 | |||
| Rondelle de roue D.25.4 | ||||
| 601 | 312323 | 27.78 | 33.33 | |
| Pas d'informations disponibles, non commandable | ||||
| 602 | 985608 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 985609 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 985610 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 985611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 985618 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 985619 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 312367 | |||
