Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CL14DSL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

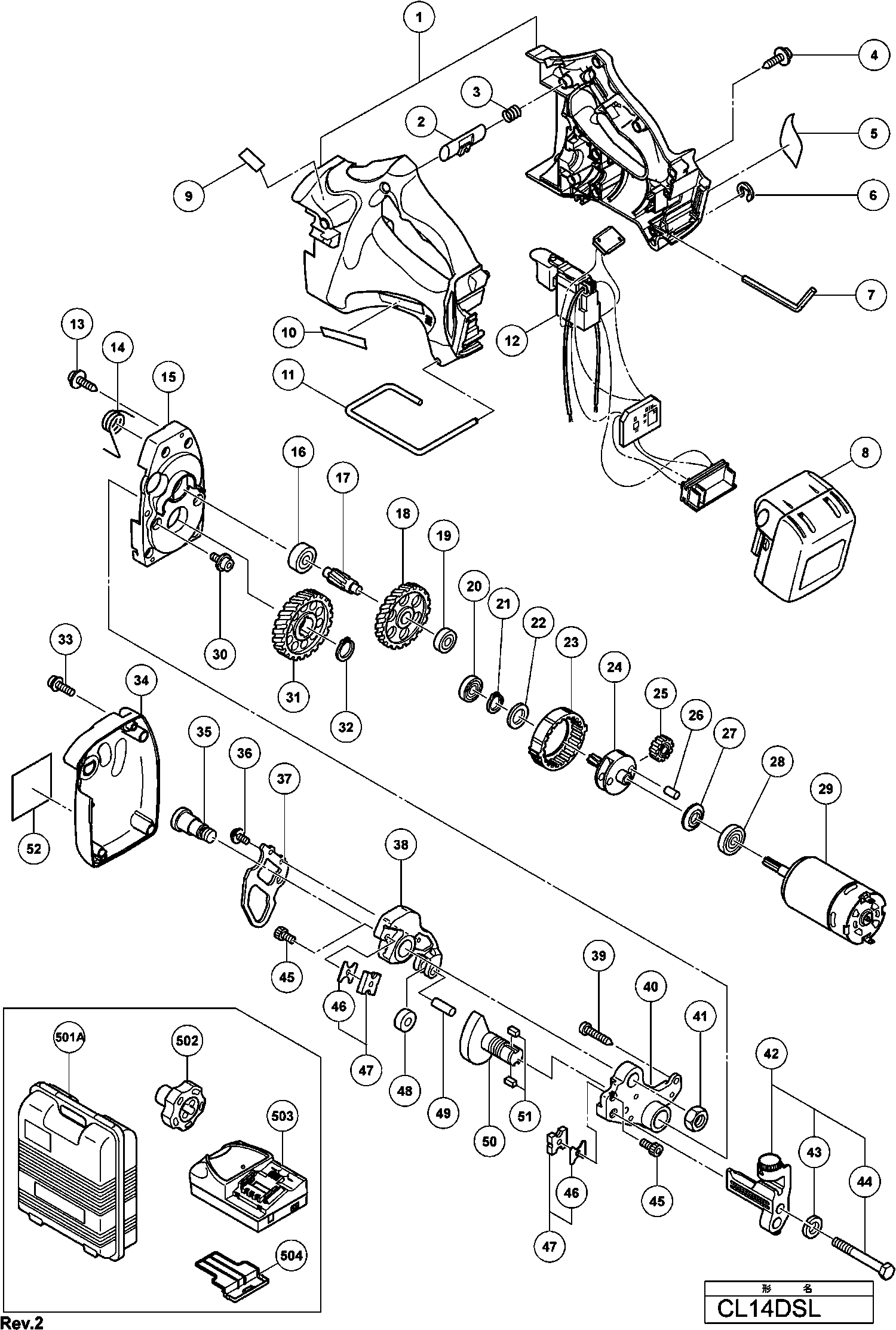

Dessins des Hikoki CL14DSL
Liste de pièces de rechange des Hikoki CL14DSL
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carcasse Complete | ||||
1 | 327322 | 104.78 | 125.73 | |
Bouton Inverseur | ||||
2 | 319402 | 3.30 | 3.96 | |
Ressort | ||||
3 | 327319 | 3.45 | 4.14 | |
Vis à tarauder D4x20 avec bride (noir) | ||||
4 | 301653 | 1.04 | 1.24 | |
Clips | ||||
6 | 968643 | 1.95 | 2.34 | |
Pas d'informations disponibles, non commandable | ||||
7 | 944458 | |||
Pas d'informations disponibles, non commandable | ||||
8 | 335786 | |||
Crochet Metal (ancien 307603) | ||||
11 | 319401 | 9.00 | 10.80 | |
Ensemble de commutateurs (ancien 327321) | ||||
12 | 370482 | 51.01 | 61.22 | |
Commutateur | ||||
12 | 327321 | 49.36 | 59.24 | |
Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
13 | 305558 | 1.04 | 1.24 | |
Ressort | ||||
14 | 307624 | 4.80 | 5.76 | |
Carter | ||||
15 | 307622 | 46.75 | 56.10 | |
Roulement A Bille | ||||
16 | 629VVM | 5.85 | 7.02 | |
Pignon | ||||
17 | 319407 | 16.09 | 19.30 | |
Second Pignon | ||||
18 | 319406 | 46.75 | 56.10 | |
Roulement A Billes | ||||
19 | 608VVM | 5.70 | 6.84 | |
Roulement A Billes | ||||
20 | 609VVM | 6.00 | 7.20 | |
Clips Pour Ø 15 (x10) paquet 10 | ||||
21 | 939544 | 2.13 | 2.55 | |
Bague | ||||
22 | 302714 | 1.05 | 1.26 | |
Engrenage Externe | ||||
23 | 310254 | 6.45 | 7.74 | |
Second Pignon | ||||
24 | 319405 | 64.21 | 77.06 | |
Pignon | ||||
25 | 319404 | 6.45 | 7.74 | |
Broche | ||||
26 | 307609 | 8.25 | 9.90 | |
Bague | ||||
27 | 307608 | 1.95 | 2.34 | |
Roulement A Billes | ||||
28 | 6001VV | 6.60 | 7.92 | |
Moteur Cl14dsl | ||||
29 | 327320 | 52.39 | 62.86 | |
Vis Allen Hd M5x12 | ||||
30 | 998471 | 1.05 | 1.26 | |
Engrenage | ||||
31 | 319393 | 35.06 | 42.08 | |
Clips Ø 18 (x10) paquet de 10 | ||||
32 | 939546 | 3.60 | 4.32 | |
Vis Machine (avec rondelles) M4x20 (noir) | ||||
33 | 307606 | 1.05 | 1.26 | |
Carter | ||||
34 | 329843 | 12.15 | 14.58 | |
Boulon (a) | ||||
35 | 319396 | 28.05 | 33.66 | |
Vis M4*12 | ||||
36 | 987203 | 1.05 | 1.26 | |
Excentrique | ||||
37 | 319398 | 1.65 | 1.98 | |
Support (a) | ||||
38 | 319397 | 142.86 | 171.44 | |
Vis Ø 5*35 | ||||
39 | 931875 | 1.05 | 1.26 | |
Support (b) | ||||
40 | 319395 | 221.65 | 265.98 | |
Ecrou M12 (x10) (paquet de 10) | ||||
41 | 949574 | 3.00 | 3.60 | |
Guide de montage Includ.44,45 | ||||
42 | 309180 | 58.44 | 70.12 | |
Rondelle M10 (x10) paquet de 10 | ||||
43 | 949458 | 1.05 | 1.26 | |
Vis Ø 3/8x75 | ||||
44 | 309621 | 4.95 | 5.94 | |
Vis M5x9 Cl10d/cl10sa Cl10d2 | ||||
45 | 998486 | 3.60 | 4.32 | |
Pas d'informations disponibles, non commandable | ||||
46 | 308780 | |||
Pas d'informations disponibles, non commandable | ||||
47 | 998479 | |||
Entretoise | ||||
48 | 327317 | 4.80 | 5.76 | |
Goupille | ||||
49 | 327318 | 3.30 | 3.96 | |
Excentrique | ||||
50 | 319394 | 84.56 | 101.48 | |
Goupille 5x5x10 | ||||
51 | 948015 | 1.05 | 1.26 | |
Entretoise Ferrite For Europe,gbr,nor,swe,den,fin | ||||
53 | 318247 | 1.05 | 1.26 | |
Pas d'informations disponibles, non commandable | ||||
501A | 334928 | |||
Pas d'informations disponibles, non commandable | ||||
502 | 308569 | |||
Capuchon de protection pour batterie | ||||
504 | 329897 | 1.80 | 2.16 | |
Pas d'informations disponibles, non commandable | ||||
601 | 998479 | |||
Pas d'informations disponibles, non commandable | ||||
602 | 308566 | |||
Pas d'informations disponibles, non commandable | ||||
603 | 308781 | |||
Pas d'informations disponibles, non commandable | ||||
604 | 308563 | |||
Pas d'informations disponibles, non commandable | ||||
605 | 309181 | |||
Pas d'informations disponibles, non commandable | ||||
606 | 308565 | |||
Pas d'informations disponibles, non commandable | ||||
607 | 308780 | |||
Pas d'informations disponibles, non commandable | ||||
608 | 308567 | |||
Pas d'informations disponibles, non commandable | ||||
609 | 308568 | |||
Pas d'informations disponibles, non commandable | ||||
610 | 308569 | |||
Pas d'informations disponibles, non commandable | ||||
611 | 308570 | |||
Pas d'informations disponibles, non commandable | ||||
612 | 321153 |
