Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CL10SA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

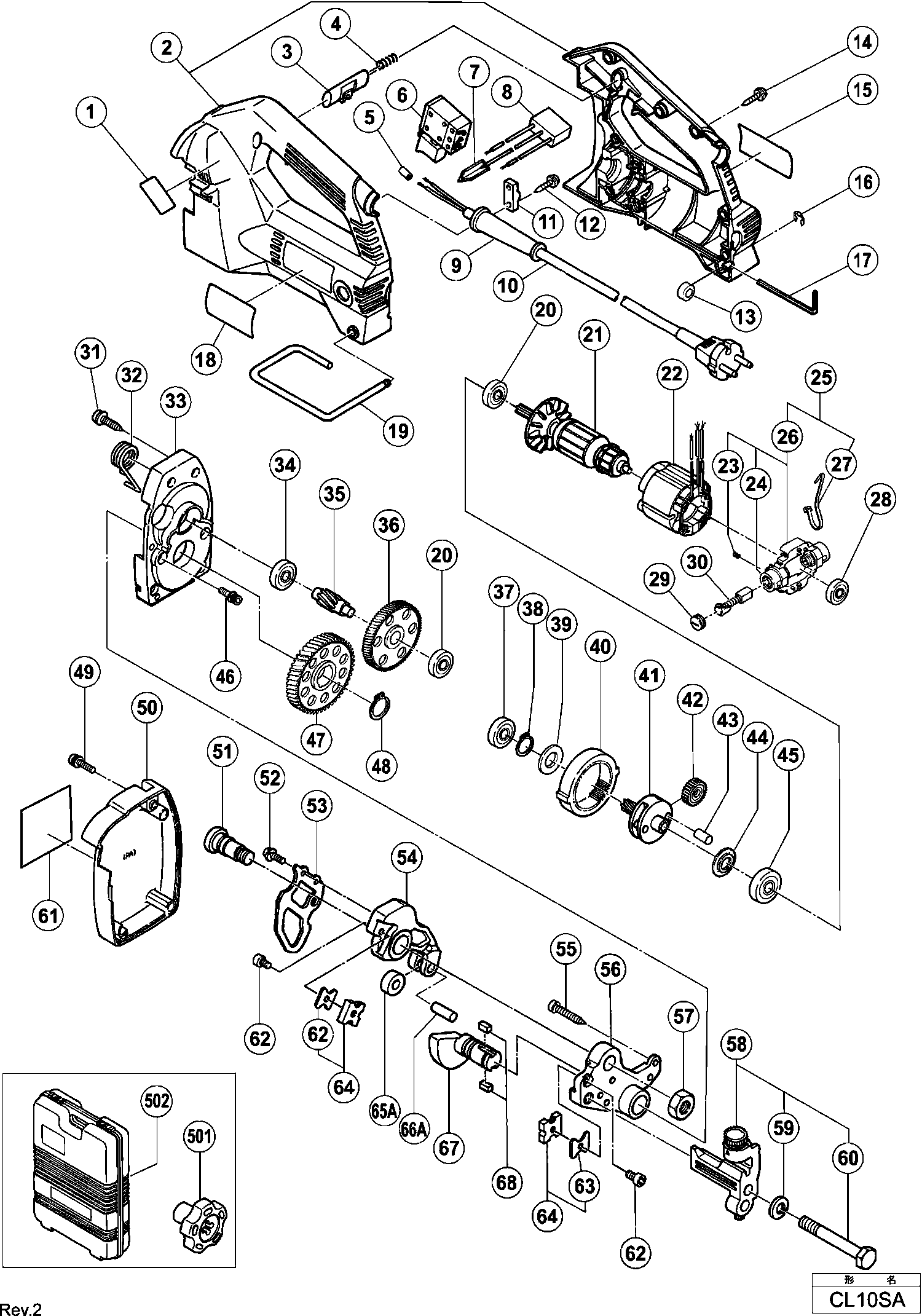

Dessins des Hikoki CL10SA
Liste de pièces de rechange des Hikoki CL10SA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| *10 | 500391Z | |||
| Pas d'informations disponibles, non commandable | ||||
| *22 | 340490C | |||
| Pas d'informations disponibles, non commandable | ||||
| *501 | 308567 | |||
| Pas d'informations disponibles, non commandable | ||||
| *64 | 998479 | |||
| Entree De Cable Ø 10,1 | ||||
| *9 | 938051 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 319411 | |||
| Bouton Inverseur | ||||
| 3 | 319402 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 319403 | |||
| Manchon à cabler | ||||
| 5 | 981373 | 1.05 | 1.26 | |
| Interrupteur Cl10sa | ||||
| 6 | 319412 | 43.86 | 52.64 | |
| Terminale | ||||
| 7 | 992635 | 1.05 | 1.26 | |
| Condensateur | ||||
| 8 | 994273 | 4.29 | 5.14 | |
| Entree De Cable Ø 10,1 | ||||
| 9 | 938051 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 10 | 500391Z | |||
| Serre Cable | ||||
| 11 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 984750 | |||
| Porte-clé | ||||
| 13 | 307607 | 1.35 | 1.62 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 14 | 301653 | 1.04 | 1.24 | |
| Clips | ||||
| 16 | 968643 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 17 | 944458 | |||
| Crochet Metal (ancien 307603) | ||||
| 19 | 319401 | 9.00 | 10.80 | |
| Roulement A Billes | ||||
| 20 | 608VVM | 5.70 | 6.84 | |
| Induit | ||||
| 21 | 360545E | 102.16 | 122.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 340490E | |||
| VIS À TÊTE HEXAGONALE CREUSE M4X4 | ||||
| 23 | 981478 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 24 | 957571 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 319408 | |||
| Support Porte Charbons Includ.23,24 | ||||
| 26 | 315992 | 20.76 | 24.92 | |
| Fil Metalique | ||||
| 27 | 313505 | 1.05 | 1.26 | |
| Roulement à billes 626vvmc2erps2s | ||||
| 28 | 626VVM | 5.70 | 6.84 | |
| Bouchon Charbons | ||||
| 29 | 931266 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 999021 | |||
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 31 | 305558 | 1.04 | 1.24 | |
| Ressort | ||||
| 32 | 307624 | 4.80 | 5.76 | |
| Carter | ||||
| 33 | 307622 | 46.75 | 56.10 | |
| Roulement A Bille | ||||
| 34 | 629VVM | 5.85 | 7.02 | |
| Pignon | ||||
| 35 | 319407 | 16.09 | 19.30 | |
| Second Pignon | ||||
| 36 | 319406 | 46.75 | 56.10 | |
| Roulement A Billes | ||||
| 37 | 609VVM | 6.00 | 7.20 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 38 | 939544 | 2.13 | 2.55 | |
| Bague | ||||
| 39 | 302714 | 1.05 | 1.26 | |
| Engrenage Externe | ||||
| 40 | 310254 | 6.45 | 7.74 | |
| Second Pignon | ||||
| 41 | 319405 | 64.21 | 77.06 | |
| Pignon | ||||
| 42 | 319404 | 6.45 | 7.74 | |
| Broche | ||||
| 43 | 307609 | 8.25 | 9.90 | |
| Bague | ||||
| 44 | 307608 | 1.95 | 2.34 | |
| Roulement A Billes | ||||
| 45 | 6001VV | 6.60 | 7.92 | |
| Vis Allen Hd M5x12 | ||||
| 46 | 998471 | 1.05 | 1.26 | |
| Engrenage | ||||
| 47 | 319393 | 35.06 | 42.08 | |
| Clips Ø 18 (x10) paquet de 10 | ||||
| 48 | 939546 | 3.60 | 4.32 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 49 | 307606 | 1.05 | 1.26 | |
| Couvercle | ||||
| 50 | 319838 | 14.10 | 16.92 | |
| Boulon (a) | ||||
| 51 | 319396 | 28.05 | 33.66 | |
| Vis M4*12 | ||||
| 52 | 987203 | 1.05 | 1.26 | |
| Excentrique | ||||
| 53 | 319398 | 1.65 | 1.98 | |
| Support (a) | ||||
| 54 | 319397 | 142.86 | 171.44 | |
| Vis Ø 5*35 | ||||
| 55 | 931875 | 1.05 | 1.26 | |
| Support (b) | ||||
| 56 | 319395 | 221.65 | 265.98 | |
| Ecrou M12 (x10) (paquet de 10) | ||||
| 57 | 949574 | 3.00 | 3.60 | |
| Guide de montage Includ.44,45 | ||||
| 58 | 309180 | 58.44 | 70.12 | |
| Rondelle M10 (x10) paquet de 10 | ||||
| 59 | 949458 | 1.05 | 1.26 | |
| Vis Ø 3/8x75 | ||||
| 60 | 309621 | 4.95 | 5.94 | |
| Vis M5x9 Cl10d/cl10sa Cl10d2 | ||||
| 62 | 998486 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 63 | 308779 | |||
| Pas d'informations disponibles, non commandable | ||||
| 64 | 998479 | |||
| Pas d'informations disponibles, non commandable | ||||
| 64A | 383464 | |||
| Entretoise | ||||
| 65A | 327317 | 4.80 | 5.76 | |
| Goupille | ||||
| 66A | 327318 | 3.30 | 3.96 | |
| Excentrique | ||||
| 67 | 319394 | 84.56 | 101.48 | |
| Goupille 5x5x10 | ||||
| 68 | 948015 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 308569 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 319774 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 308563 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 309181 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 308565 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 308780 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 998479 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605A | 383464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 308568 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 308570 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 308567 | |||
