Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CJ160VA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

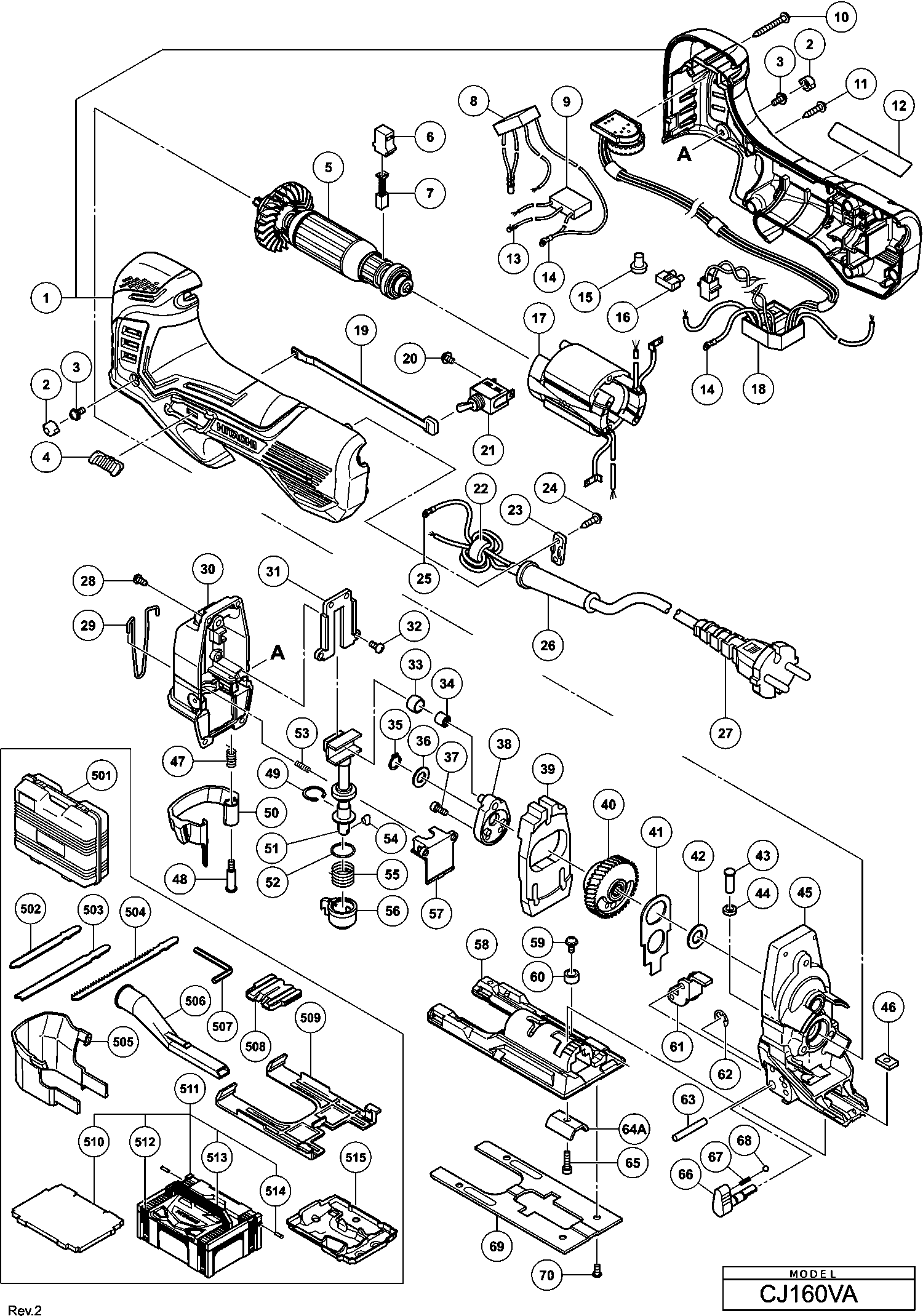

Dessins des Hikoki CJ160VA
Liste de pièces de rechange des Hikoki CJ160VA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator 220v-240v | ||||
| *17 | 340915E | 19.25 | 23.10 | |
| CONTROLLER 110-120 VOLT | ||||
| *18 | 339028 | 37.46 | 44.95 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *27 | 500247Z | 6.18 | 7.42 | |
| Ensemble d'induit 220v-240v | ||||
| *5 | 361014E | 31.76 | 38.12 | |
| Led (a) 220-240v | ||||
| *8 | 339031 | 14.40 | 17.28 | |
| LED (A) 110-120 VOLT NEW | ||||
| *8 | 339030 | 12.32 | 14.78 | |
| Ensemble du Boîtier | ||||
| 1 | 339022 | 14.58 | 17.49 | |
| Ensemble du Boîtier | ||||
| 1A | 339022 | 14.58 | 17.49 | |
| Couvercle en caoutchouc | ||||
| 2 | 339294 | 1.04 | 1.24 | |
| Vis 4x10 | ||||
| 3 | 321577 | 2.70 | 3.24 | |
| Bouton Curseur | ||||
| 4 | 339024 | 1.04 | 1.24 | |
| Ensemble d'induit 220v-240v | ||||
| 5 | 361014E | 31.76 | 38.12 | |
| S/e Porte Balais | ||||
| 6 | 955203 | 2.40 | 2.88 | |
| Charbons (1 paire) | ||||
| 7 | 999041 | 4.50 | 5.40 | |
| Led (a) 220-240v | ||||
| 8 | 339031 | 14.40 | 17.28 | |
| LED (A) 110-120 VOLT NEW | ||||
| 8 | 339030 | 12.32 | 14.78 | |
| Condensateur | ||||
| 9 | 994273 | 4.29 | 5.14 | |
| Vis D4*40 | ||||
| 10 | 306664 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 11 | 301653 | 1.04 | 1.24 | |
| Connecteur | ||||
| 13 | 302488 | 1.04 | 1.24 | |
| Terminal Vtp 18 | ||||
| 14 | 960356 | 3.00 | 3.60 | |
| Connecteur 50091 | ||||
| 15 | 959140 | 3.30 | 3.96 | |
| Connecteur Till 10.1999 For Aus | ||||
| 16 | 938307 | 2.13 | 2.55 | |
| Stator 220v-240v | ||||
| 17 | 340915E | 19.25 | 23.10 | |
| CONTROLLER 110-120 VOLT | ||||
| 18 | 339028 | 37.46 | 44.95 | |
| CONTRÔLEUR 220-240 VOLTS (ANCIEN 339029) | ||||
| 18A | 375950 | 54.86 | 65.84 | |
| Barre de Glissement | ||||
| 19 | 339023 | 1.04 | 1.24 | |
| Vis machine (avec rondelle) M3,5x6 | ||||
| 20 | 305499 | 1.05 | 1.26 | |
| Commutateur | ||||
| 21 | 330698 | 6.75 | 8.10 | |
| Gaine thermorétractable | ||||
| 22 | 334379 | 4.65 | 5.58 | |
| Serre Cable | ||||
| 23 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 24 | 984750 | |||
| Borne | ||||
| 25 | 980063 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 26 | 953327 | |||
| Cordon | ||||
| 27 | 500240Z | 13.18 | 15.81 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 27 | 500247Z | 6.18 | 7.42 | |
| Vis M4*12 (paquet de 10) | ||||
| 28 | 949217 | 1.05 | 1.26 | |
| Barre de protection | ||||
| 29 | 339016 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 339010 | |||
| Couvercle Supérieur | ||||
| 30A | 375860 | 12.60 | 15.12 | |
| Plaque de guidage | ||||
| 31 | 339009 | 2.10 | 2.52 | |
| Vis Ø4x10 | ||||
| 32 | 326573 | 1.65 | 1.98 | |
| Pièce de connexion | ||||
| 33 | 339007 | 2.25 | 2.70 | |
| Rlt Aiguilles Jh-60 | ||||
| 34 | 940917 | 7.50 | 9.00 | |
| Clips Cj65va2 Dh25pa/pb | ||||
| 35 | 940079 | 1.04 | 1.24 | |
| Rondelle | ||||
| 36 | 963351 | 1.04 | 1.24 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 37 | 983162 | 1.05 | 1.26 | |
| Porte poids | ||||
| 38 | 339285 | 6.00 | 7.20 | |
| Contre poids | ||||
| 39 | 339000 | 10.50 | 12.60 | |
| Pignon | ||||
| 40 | 338993 | 14.10 | 16.92 | |
| Cam Orbital | ||||
| 41 | 338999 | 1.04 | 1.24 | |
| Rondelle | ||||
| 42 | 957540 | 1.04 | 1.24 | |
| Broche Orbitale | ||||
| 43 | 339019 | 1.80 | 2.16 | |
| Feutre Cj 65va2 | ||||
| 44 | 305740 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 338989 | |||
| TANDWIELDEKSEL (OUD 338989) | ||||
| 45A | 377655 | 15.07 | 18.08 | |
| Ecrou En Tole | ||||
| 46 | 332425 | 1.20 | 1.44 | |
| Ressort de levier | ||||
| 47 | 339015 | 1.04 | 1.24 | |
| Boulon de levier | ||||
| 48 | 339014 | 1.04 | 1.24 | |
| Bague de retenue D18 | ||||
| 49 | 339296 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 50 | 339013 | |||
| LEVIER | ||||
| 50A | 375856 | 2.55 | 3.06 | |
| Arbre | ||||
| 51 | 339002 | 23.65 | 28.38 | |
| Joint | ||||
| 52 | 311814 | 1.05 | 1.26 | |
| Ressort (1) | ||||
| 53 | 339001 | 1.04 | 1.24 | |
| Broche de support | ||||
| 54 | 339004 | 1.04 | 1.24 | |
| Ressort de support | ||||
| 55 | 339005 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 55A | 382823 | |||
| Couvercle du support | ||||
| 56 | 339282 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 339006 | |||
| Couvercle de Piston | ||||
| 57A | 375853 | 4.05 | 4.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 339011 | |||
| Corps de base | ||||
| 58A | 375854 | 7.65 | 9.18 | |
| Vis machine M4x5 (10 pièces) | ||||
| 59 | 949213 | 1.05 | 1.26 | |
| Plaq.en Caoutchouc (1) | ||||
| 60 | 321576 | 1.35 | 1.62 | |
| Guide Roulette | ||||
| 61 | 339297 | 9.60 | 11.52 | |
| Bague | ||||
| 62 | 673489 | 1.04 | 1.24 | |
| Rouleau à aiguilles | ||||
| 63 | 338990 | 1.04 | 1.24 | |
| Verrouillage de base Cj120v/va | ||||
| 64A | 339663 | 1.04 | 1.24 | |
| Boulon Hex.à douille M5x18 (10 Pièces) | ||||
| 65 | 949658 | 1.80 | 2.16 | |
| Bouton de changement | ||||
| 66 | 338992 | 1.95 | 2.34 | |
| Ressort | ||||
| 67 | 982454 | 1.04 | 1.24 | |
| Bille d'acier 5/32 (10 Pcs.) | ||||
| 68 | 335297 | 1.04 | 1.24 | |
| Plaque De Base (1) | ||||
| 69 | 339012 | 8.55 | 10.26 | |
| Boulon spécial | ||||
| 70 | 321996 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 339017 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 879357 | |||
| Couvercle de puce | ||||
| 505 | 338996 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 506 | 321591 | |||
| Ensemble d'Extraction de Poussière | ||||
| 506A | 370492 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 507 | 944458 | |||
| Garde éclat | ||||
| 508 | 338997 | 1.35 | 1.62 | |
| Base Secondaire | ||||
| 509 | 339018 | 1.80 | 2.16 | |
| Coussin (c) | ||||
| 510 | 339281 | 7.35 | 8.82 | |
| Pas d'informations disponibles, non commandable | ||||
| 511 | 402539 | |||
| Pas d'informations disponibles, non commandable | ||||
| 512 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 513 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 514 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 515 | 337740 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 321593 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 325149 | |||
| Graisse (attolub Ms No.2) 500g | ||||
| 603 | 309922 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 930035 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 879336 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 879337 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 879338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 879339 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 879340 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 879341 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 963400 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 321878 | |||
