Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CJ110M'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

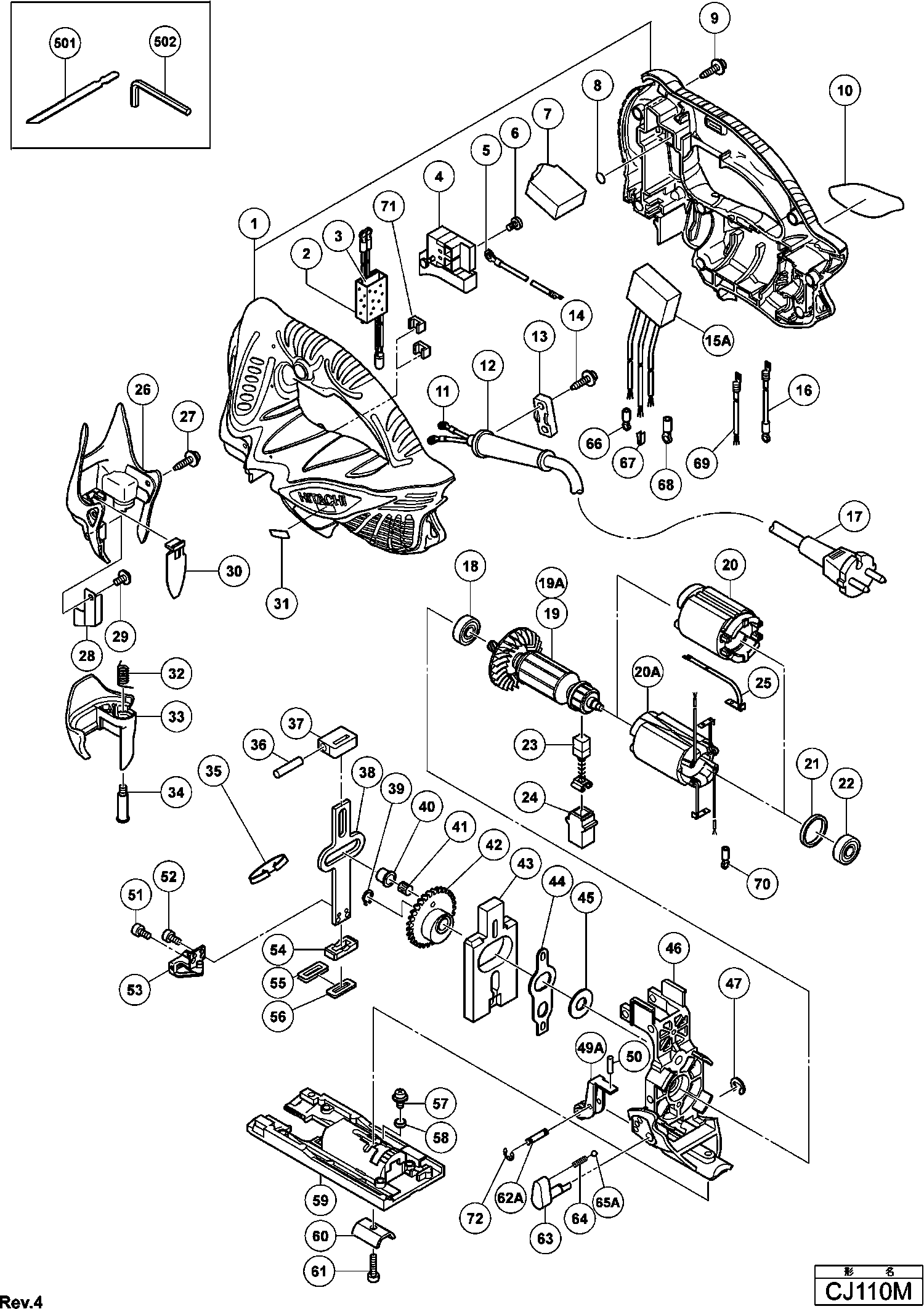

Dessins des Hikoki CJ110M
Liste de pièces de rechange des Hikoki CJ110M
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter complet | ||||
| *1 | 325097 | 52.53 | 63.03 | |
| Entree De Cable Ø 10,1 | ||||
| *12 | 938051 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| *17 | 500423Z | |||
| Carter complet | ||||
| 1 | 325097 | 52.53 | 63.03 | |
| Caoutchouc | ||||
| 2 | 930153 | 1.04 | 1.24 | |
| Circuit Imprime | ||||
| 3 | 325091 | 15.81 | 18.98 | |
| Commutateur | ||||
| 4A | 339021 | 9.90 | 11.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 5 | 321997 | |||
| Vis machine (avec rondelle) M3,5x6 | ||||
| 6 | 305499 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 321998 | |||
| O Ring (p-6) | ||||
| 8 | 984528 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 9 | 301653 | 1.04 | 1.24 | |
| Borne | ||||
| 11 | 980063 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,1 | ||||
| 12 | 938051 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 13 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 984750 | |||
| Condensateur | ||||
| 15A | 325566 | 9.00 | 10.80 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 500423Z | |||
| Roulement A Billes | ||||
| 18 | 608VVM | 5.70 | 6.84 | |
| Induit 230v | ||||
| 19 | 360741E | 110.83 | 132.99 | |
| Induit 240v | ||||
| 19 | 360741F | 100.79 | 120.94 | |
| ANKER 110 VOLT | ||||
| 19 | 360741C | 96.20 | 115.44 | |
| ANKER 110 VOLT | ||||
| 19A | 360764C | 87.45 | 104.94 | |
| Induit | ||||
| 19A | 360764E | 72.19 | 86.62 | |
| Inducteur Cj 120/cj 110mv Since 1.2010,till 9.201 | ||||
| 20 | 340545E | 41.00 | 49.20 | |
| VELD 110 VOLT | ||||
| 20A | 340666C | 45.60 | 54.72 | |
| Inducteur Since 12.2005 For Nzl,aus, | ||||
| 20A | 340666E | 34.24 | 41.08 | |
| Plaq.en Caoutchouc (1) | ||||
| 21 | 323420 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 22 | 608VVM | 5.70 | 6.84 | |
| Charbons (1 paire) | ||||
| 23 | 999041 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 24 | 955203 | 2.40 | 2.88 | |
| Câblage interne (bleu) | ||||
| 25 | 325088 | 3.00 | 3.60 | |
| COUVERTURE AVANT | ||||
| 26 | 325078 | 15.54 | 18.64 | |
| Vis avec bride D4x12 (noir) | ||||
| 27 | 325083 | 1.65 | 1.98 | |
| Protecteur Lame | ||||
| 28 | 321592 | 2.70 | 3.24 | |
| Vis Ø 4*8 Noir | ||||
| 29 | 325079 | 1.65 | 1.98 | |
| Lumière LED | ||||
| 30 | 325082 | 1.65 | 1.98 | |
| Ressort De Levier Cj120v/va | ||||
| 32 | 321580 | 1.35 | 1.62 | |
| Levier | ||||
| 33 | 325080 | 6.45 | 7.74 | |
| Boulon De Levier | ||||
| 34 | 325081 | 4.65 | 5.58 | |
| Clip Cj110mv | ||||
| 35 | 325071 | 3.30 | 3.96 | |
| Goupille Cr-10v | ||||
| 36 | 983564 | 3.00 | 3.60 | |
| Guide | ||||
| 37 | 325070 | 6.45 | 7.74 | |
| Plongeur | ||||
| 38 | 325072 | 13.89 | 16.66 | |
| Clips Fcj 65v | ||||
| 39 | 994251 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 40 | 325069 | |||
| Roulement A Aiguilles | ||||
| 41 | 325242 | 4.80 | 5.76 | |
| Pignon | ||||
| 42 | 325068 | 29.29 | 35.14 | |
| Contre Poids | ||||
| 43 | 325067 | 15.81 | 18.98 | |
| Came Cj 65va2 | ||||
| 44 | 325066 | 4.80 | 5.76 | |
| Rondelle | ||||
| 45 | 957540 | 1.04 | 1.24 | |
| Carter Arriere Cj 110mv | ||||
| 46 | 325061 | 40.43 | 48.51 | |
| Bague | ||||
| 47 | 673489 | 1.04 | 1.24 | |
| Set Guide Roulette | ||||
| 49A | 326270 | 17.19 | 20.62 | |
| Goupille | ||||
| 50 | 325062 | 1.65 | 1.98 | |
| Boulon à tête hexagonale Seal Lock M3x8 | ||||
| 51 | 325241 | 1.65 | 1.98 | |
| Vis Ø 3*6 | ||||
| 52 | 325077 | 1.65 | 1.98 | |
| Support | ||||
| 53 | 325076 | 26.95 | 32.34 | |
| Guide Plongeur | ||||
| 54 | 325073 | 3.30 | 3.96 | |
| Guide | ||||
| 55 | 325075 | 1.65 | 1.98 | |
| Guide | ||||
| 56 | 325074 | 1.65 | 1.98 | |
| Vis machine M4x8 (noir) | ||||
| 57 | 315500 | 1.35 | 1.62 | |
| Plaq.en Caoutchouc (1) | ||||
| 58 | 321576 | 1.35 | 1.62 | |
| Plaque de base | ||||
| 59 | 321573 | 14.99 | 17.98 | |
| Verrouillage de base Cj120v/va | ||||
| 60 | 321575 | 6.46 | 7.76 | |
| Vis M5*14 (paquet de 10) | ||||
| 61 | 949665 | 2.10 | 2.52 | |
| Broche | ||||
| 62A | 328331 | 3.15 | 3.78 | |
| Bouton (1) | ||||
| 63 | 325065 | 12.75 | 15.30 | |
| Ressort | ||||
| 64 | 982454 | 1.04 | 1.24 | |
| Bille d'acier 5/32 (10 Pcs.) | ||||
| 65A | 335297 | 1.04 | 1.24 | |
| Terminal Vtp 18 | ||||
| 66 | 960356 | 3.00 | 3.60 | |
| Connecteur | ||||
| 67 | 302488 | 1.04 | 1.24 | |
| Terminal | ||||
| 68 | 311741 | 1.04 | 1.24 | |
| Fil interne (gris) 260l (jusqu'à 12.2010) | ||||
| 69 | 321587 | 2.55 | 3.06 | |
| Terminal Vtp 18 | ||||
| 70 | 960356 | 3.00 | 3.60 | |
| Espaceur de stator depuis 10.2010 | ||||
| 71 | 326297 | 1.50 | 1.80 | |
| Circlips Sod-110 Till 6.1998 | ||||
| 72 | 872971 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 381239F | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 879357 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 879336 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 879337 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 879338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 879339 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 879340 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 879341 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 321593 | |||
| PLAQUE DE BASE EN MÉTAL 145 MM DE LONG | ||||
| 608 | 321992 | 26.40 | 31.68 | |
| Plaque de base en plastique de 150mm de long | ||||
| 609 | 321993 | 12.15 | 14.58 | |
| Boulon spécial | ||||
| 610 | 321996 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 325096 | |||
| Garde anti-éclats | ||||
| 612 | 321590 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 613 | 321591 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 325090 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 325149 | |||
