Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CH55EPC'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki CH55EPC

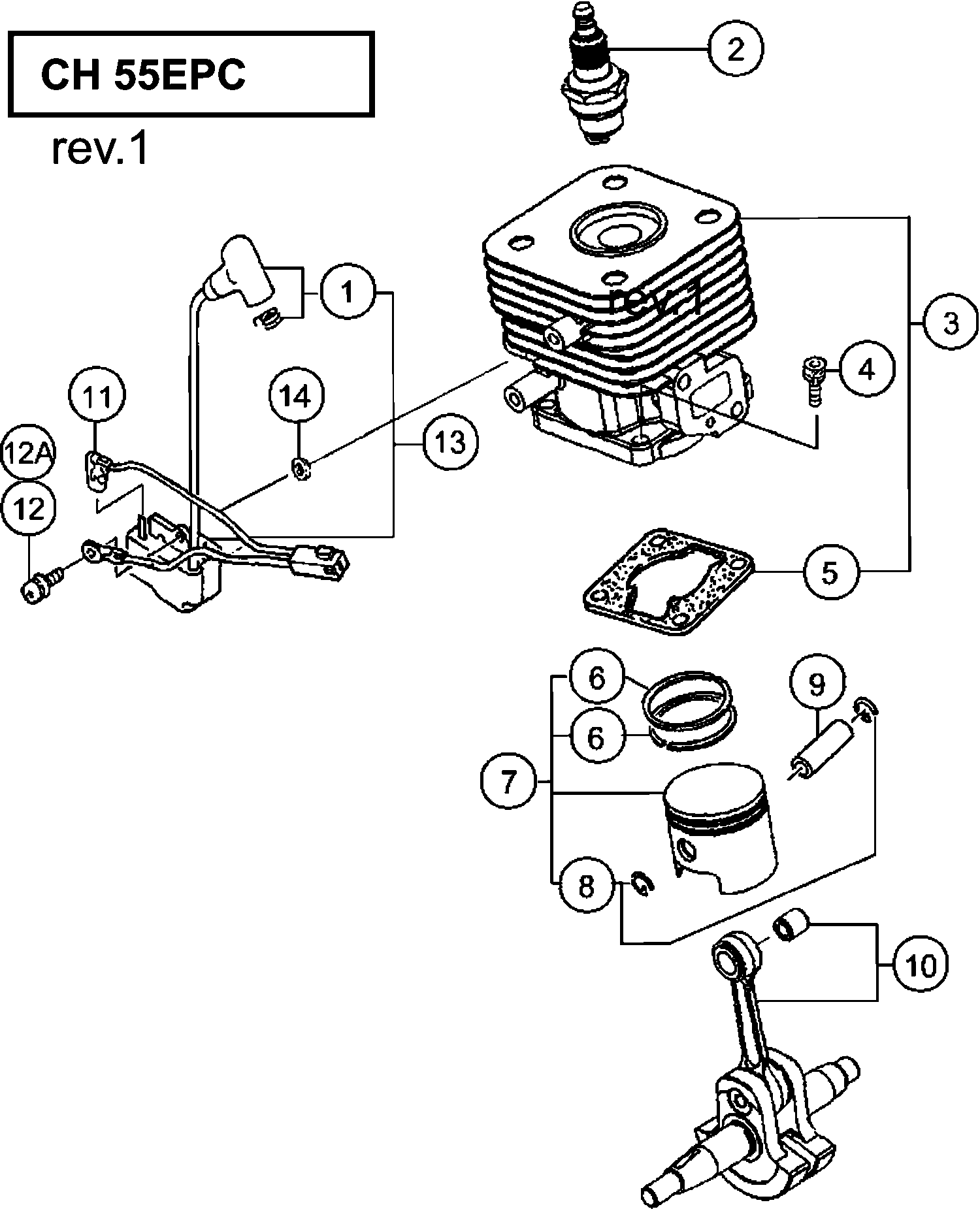

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki CH55EPC

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Anti Parasite
1 6684894 8.58 10.29

BOUGIE BMR6A
2 6699315 13.35 16.02

Bougie d'allumage Bpmr6a (ancienne 6685086)
2 6699319 8.91 10.70

Kit de cylindre (ancien 001-07355-90)
3 6685493 54.30 65.16

Boulon à trou hexagonal M5x18 / s (ancien 994-6105
4 6684586 2.15 2.58

Joint de cylindre T=1.0 (ancien 017-07355-20)
5 6685750 2.31 2.78

Joint de cylindre (ancien 017-07350-20)
5 6684896 2.15 2.58

Bague de piston (ancien 041-01700-20)
6 6686121 4.45 5.34

Ensemble de pistons (ancien 030-07350-90)
7 6685902 20.11 24.14

Circlip de goupille de piston (ancien 039-00601-20
8 6684590 2.15 2.58

Goupille de Piston (ancien 037-07045-20)
9 6684591 4.29 5.14

Arbre à manivelle comp. (ancien 046-07350-82)
10 6686219 72.30 86.76

Assemblage de fils conducteurs (ancien 191-01680-9
11 6687965 3.30 3.96

Vis Ø4x18 Till H124040
12 6684599 2.15 2.58

Vis haute tension 4x18ws (ancienne 994-16040-186)
12A 6695407 1.15 1.38

Bobine d'allumage complète Mb-65 (ancienne 167-210
13 6687688 42.20 50.64

Bobine
13 6687684 28.14 33.76

Rondelle (ancien 182-0186a-20)
14 6684600 2.15 2.58

Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
21 6684604 2.15 2.58

Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
21 6684605 2.15 2.58

Rotor de Magnéto Combiné Fw- (ancien 155-21014-80)
22 6687385 22.24 26.68

Roto Magneto Comp.
22 6687384 16.19 19.42

Écrou M8 (ancien 991-01080-011/327325/332299/72660
23 6684612 2.15 2.58

Rondelle M8 (ancien 992-01080-011)
24 6684611 2.15 2.58

Carter d'assemblage (ancien 072-03045-94)
25 6684905 54.45 65.34

Joint d'huile
26 6684607 4.29 5.14

Roulement à billes 6001 C3
27 6684608 3.80 4.56

Joint de carter (ancien 090-07350-22)
28 6684904 2.15 2.58

Boulon à tête hexagonale M5x16/s (ancien 994-61050
29 6684903 2.15 2.58

Joint de collecteur d'admission
41 6689895 1.15 1.38

Ensemble d'isolants (ancien 404-07020-91)
42 6689972 6.28 7.53

Vis Ø5x25 Ws (2)
43 6684617 2.15 2.58

Boulon à trou hexagonal 5x25ws (ancien 994-64050-2
43 6695515 1.15 1.38

Joint de carburateur (ancien 402-0656a-20)
44 6684616 2.15 2.58

Volet d'étranglement 2.0 (ancien 528-0652n-22/6691
45 6691276 1.15 1.38

Levier d'étranglement 1.5 (ancien 528-07355-22)
45 6691281 1.15 1.38

Corps de nettoyeur complet (ancien 423-0652n-80)
46 6690120 4.45 5.34

Éponge de nettoyage
47 6690365 1.15 1.38

Couvercle du filtre à air
48 6690421 13.86 16.64

Couvercle du filtre à air
48 6690402 10.23 12.27

Comp. de boulon de fixation de couvercle
49 6698730 3.15 3.78

Vis M5x57/s (ancienne 994-14050-571/790190)
50 6695353 1.15 1.38

Vis 5x55 (ancienne 990-11050-552)
50 6694914 1.15 1.38

Rondelle (ancienne 992-10050-012)
51 6684662 2.15 2.58

Rondelle 5 (ancien 992-00050-011)
52 6684864 2.15 2.58

Set carburateur Wyj-463 (ancien 455-0740a-90)
53 6690522 80.31 96.38

Levier de contrôle de l'étranglement (ancien 523-0
54 6691239 1.15 1.38

Réservoir Blanc (ancien 591-07350-22/6691519/66916
55 6691602 15.13 18.15

Collier C (ancien 659-04300-20)
56 6684623 2.15 2.58

Grommet de retour (ancien 6684627)
57 6697846 1.04 1.24

Pipe à carburant 3x5x65 (ancien 700-03005-06)
58 6684626 2.15 2.58

Pas d'informations disponibles, non commandable
59 6684620

Clip D6 (ancien 680-00070-20)
60 6685198 1.15 1.38

Tuyau de carburant Ass'y (ancien 223-0097a-90)
61 6684618 4.29 5.14

Boulon à trou héxagonal 5x20/ps (ancien 994-63050-
62 6684634 2.15 2.58

Pas d'informations disponibles, non commandable
63 6685049

Vis à tôle 4x14 P (ancienne 993-49040-142/6695112)
64 6695280 1.15 1.38

Bague
65 6685070 1.15 1.38

Support (ancien 940-07350-20)
66 6694787 3.30 3.96

Pas d'informations disponibles, non commandable
67 6684625

Joint de carburateur (ancien 402-0602K-21/6689836)
68 6684615 2.15 2.58

Set carburateur Wyj-431 Walbro (ancien 455-07355-9
69 6690519 86.36 103.64

Couvercle de Cylindre (ancien 016-07350-20)
81 6685690 5.28 6.33

Couvercle de Cylindre Noir (ancien 016-07500-20)
81 6685693 4.79 5.74

Boulon à trou hexagonal 5x16/ps (ancien 994-63050-
82 6695504 1.15 1.38

Boulon à trou hexagonal M6x55 (ancien 990-51060-55
83 6684638 2.15 2.58

Boulon Hex. Trou 6x65 (ancien 990-51060-653)
83 6695067 1.15 1.38

Bague
84 6684639 2.15 2.58

Comp de silencieux
85 6699282 47.04 56.44

Plus disponible, pas de remplacement
86 6692888

Ensemble de tuyaux d'échappement (ancienne 734-072
87 6692715 3.30 3.96

Vis M4x8/ws (ancien 994-36040-081)
88 6684651 2.15 2.58

Pare-étincelles (ancien 732-07250-20)
89 6692701 2.31 2.78

Protecteur de silencieux Blk (ancien 738-07500-20)
90 6692818 13.04 15.64

Protecteur de silencieux (ancien 738-07350-20)
90 6692813 5.11 6.14

Boulon à trou hexagonal 4x18ws (ancien 994-64040-1
91 6695508 1.15 1.38

Vis 4x18/ps (ancien 994-15040-182)
91A 6695375 1.15 1.38

Couvercle de la fiche (ancien 257-03045-20)
92 6688344 3.30 3.96

Capuchon de fiche (ancien 257-03046-20)
92 6688345 3.30 3.96

Bague
93 6684642 2.15 2.58

Chaussure d'accouplement
94 6684643 11.55 13.86

Ressort d'embrayage (ancien 342-0630b-20)
95 6684644 2.15 2.58

Plaque d'embrayage A 0.5 (ancienne 348-0630a-20/66
96 6684645 2.15 2.58

Boulon d'étape (ancien 357-0075t-20)
97 6684646 2.15 2.58

Boulon à trou héxagonal 5x20/ps (ancien 994-63050-
98 6684634 2.15 2.58

Ensemble d'embrayage
99 6699640 12.88 15.45

Bague
100 6684648 2.15 2.58

Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7
101 6684636 2.15 2.58

Bouclier thermique
102 6687265 4.45 5.34

Ensemble de silencieux (ancien 704-07350-90)
103 6692498 13.86 16.64

Joint de silencieux (ancien 737-0165a-20)
104 6692732 1.15 1.38

Bouclier thermique
105 6687264 3.30 3.96

Ensemble de silencieux (ancien 704-07361-90) Nouve
106 6692500 13.86 16.64

Ensemble de tuyau d'échappement (ancien 721-07361-
107 6692670 3.30 3.96

Joint spécial d'échappement (ancien 751-07020-20)
108 6692887 1.15 1.38

Pare-étincelles, seulement USA (ancien 732-0631a-2
109 6692699 1.15 1.38

Bague
110 6685109 1.15 1.38

Pas d'informations disponibles, non commandable
121A 6699995

Boîtier de Démarreur à Rappel Comp. (ancien 772-07
122 6684673 19.06 22.88

Corde de démarrage 3.5x860 (ancien 783-0720f-20/66
123 6684674 4.29 5.14

Ressort de rappel (ancien 780-06097-20/6697591)
124 6684675 11.55 13.86

Bobine de corde de démarrage
125A 6699997 8.41 10.10

Ressort d'amortisseur (ancien 758-0651h-20)
126 6684677 8.58 10.29

PLAQUE À CAMES
127A 6699996 2.55 3.06

Vis de réglage (ancienne 839-03045-20)
128 6684679 2.15 2.58

Poignée de démarrage
129 6684680 2.15 2.58

Boulon à trou hexagonal 4x18ws (ancien 994-64040-1
130 6695508 1.15 1.38

Vis 4x18/ps (ancien 994-15040-182)
130A 6695375 1.15 1.38

Poulie de démarrage Ass'y (ancien 798-0651h-90)
131 6684681 13.20 15.84

Bague de retenue D4e (ancien 993-55040-001)
132 6685101 1.15 1.38

Ressort de griffe de démarrage (ancien 790-06097-2
133 6684684 4.29 5.14

Pince d'allumage (ancien 788-0651h-20)
134 6684685 4.29 5.14

Ass'y de Plaque de Came
135 6699691 6.10 7.32

Corps de pompe comp. (ancien 575-25153-80)
151 6684879 62.16 74.60

Pompe d'amorçage comp. (ancien 442-25151-80)
152 6684687 16.34 19.60

Couvercle de membrane (ancien 476-25151-20)
153 6684688 8.58 10.29

Corps d'amorçage (ancien 447-25108-20)
154 6684689 6.44 7.72

Diaphragme de mesure (ancien 474-25601-20)
155 6684690 18.00 21.60

Diaphragme de mesure Comp. (ancien 474-25241-80)
155 6690830 11.88 14.25

Joint de diaphragme (ancien 475-25153-20)
156 6684691 8.58 10.29

Diaphragme de pompe (ancien 576-25100-20 & 6696325
157 6684693 8.58 10.29

Joint de pompe (ancien 577-25292-20 & 6696321)
158 6684692 29.19 35.02

Gicleur principal #38.5 (ancien 599-200bw-38/66918
159 6696130 5.78 6.93

Jet principal #43 (ancien 599-2000w-43/6691847/669
159 6691848 4.45 5.34

O-RING (ancien 550-25100-20)
160 6684695 4.29 5.14

Bague d'arrêt (ancien 489-25100-20)
161 6684696 2.15 2.58

Pivot (ancien 539-25120-20)
162 6684697 6.44 7.72

Vis de Réglage de l'Accélérateur (ancien 514-25100
163 6684870 2.15 2.58

Régleur de câble (vieux 544-25164-20)
164 6684873 6.44 7.72

Joint d'Épurateur (vieux 431-0634c-20)
165 6684875 4.29 5.14

Vis de réglage (ancien 548-25151-20 & 6696324)
166 6684699 2.15 2.58

Rondelle (vieux 549-25165-20)
167 6684874 2.15 2.58

Écran d'entrée (ancien 578-25007-20)
168 6684700 4.29 5.14

Écrou de Blocage M6 (ancien 991-01060-013)
169 6684872 2.15 2.58

Tambour d'embrayage comp. (ancien 289-03070-80)
170 6688580 10.89 13.06

Ajusteur de Câble (ancien 614-25137-20)
170 6684871 4.29 5.14

Anneau d'arrêt C-12 Extérieur
171 6684664 2.15 2.58

Amortisseur en Caoutchouc (ancien 599-00980-21)
172 6691823 3.30 3.96

Boulon à trou hexagonal 5x16 (ancien 990-51050-163
173 6695046 1.15 1.38

Boulon trou hexagonal M5x25/s (ancien 994-16050-25
174 6684709 2.15 2.58

Enveloppe De Ventilateur
175 6686959 15.13 18.15

Support de tuyau, TPE
176 6689651 5.94 7.12

Rondelle Ø 5
177 6684918 2.15 2.58

Bague
178 6689159 1.15 1.38

Raccord métallique (ancien 361-00990-20)
179 6689664 3.30 3.96

Arbre d'entraînement 1483l (ancien 6689470)
181 6697879 14.03 16.83

Tube de direction
182 6689386 32.21 38.66

Pas d'informations disponibles, non commandable
183 6684831

Hex.nut 6 (ancien 6684792/991-01060-041/790444)
184 6684835 2.15 2.58

Poignée Courbe, 24 Dia., noir (ancien 500-37286-20
185 6691046 5.78 6.93

Support de poignée A (ancien 506-37300-20)
186 6691134 2.31 2.78

Poignée (ancien 503-3738e-20)
187 6691098 6.44 7.72

Boulon 6x43/p (noir) (ancien 994-23060-432)
188 6684838 2.15 2.58

Vis à tôle 5x20 (ancienne 993-11052-012)
189 6695255 1.15 1.38

Bague
190 6689681 1.15 1.38

Assemblage de métal de levage (ancien 335-37526-90
191 6689277 3.30 3.96

Levier de gaz, 24 Dia. (ancien 870-38400-90)
192 6693764 38.26 45.92

Câble d'accélérateur
193 6693978 19.51 23.42

Câble d'accélérateur (ancien 887-38400-80)
194 6694022 8.25 9.90

Composant de l'interrupteur d'arrêt (ancien 156-38
195 6687459 13.91 16.70

Tube de protection 7x175 (ancien 164-07017-50)
196 6687526 1.15 1.38

Levier de sécurité (ancien 253-38400-20)
197 6684721 6.44 7.72

Ressort de rappel (ancien 832-38400-20)
198 6684722 2.15 2.58

Bouchon de Gaz Composé (ancien 881-38400-80)
199 6693807 11.55 13.86

Vis M5x20 (ancien 994-31050-203)
200 6684803 2.15 2.58

Pas d'informations disponibles, non commandable
201 6684727

Vis M4x20 (noire) (ancienne 993-46040-202)
202 6684725 2.15 2.58

Levier de gaz (ancien 880-38400-20)
203 6684804 8.58 10.29

Arbre d'entraînement 633l (ancien 343-32243-20)
204 6689439 12.88 15.45

Tube de direction
205 6689303 20.11 24.14

Support A (ancien 215-32243-20)
206 6688103 2.31 2.78

Support B (ancien 216-32243-20/6686103)
207 6688104 3.30 3.96

Poignée avant (ancien 210-33160-22/6688095/6688094
208 6688096 7.75 9.30

Boulon Hex. Trou 5x55 (ancien 990-51050-553)
209 6695056 1.15 1.38

VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
210 6684714 2.15 2.58

Pas d'informations disponibles, non commandable
211 6685075

Bague
212 6695194 1.15 1.38

Rondelle D.5
213 6684834 2.15 2.58

Rondelle Ø 5
214 6684918 2.15 2.58

Manette des gaz Ass'y 24 (ancienne 870-73806-90) N
215 6696521 275.00 330.00

Câble d'accélérateur
216 6693984 40.24 48.28

Câble d'accélérateur 4t (ancien 887-38551-80)
217 6694026 14.68 17.61

Interrupteur d'arrêt comp (ancien 156-38551-80)
218 6687463 9.74 11.68

Tube de protection 7x175 (ancien 164-07017-50)
219 6687526 1.15 1.38

Levier de sécurité (ancien 253-38400-20)
220 6684721 6.44 7.72

Ressort de rappel (ancien 832-38400-20)
221 6684722 2.15 2.58

Vis M5x20 (ancien 994-31050-203)
222 6684803 2.15 2.58

Pas d'informations disponibles, non commandable
223 6684727

Vis M4x20 (noire) (ancienne 993-46040-202)
224 6684725 2.15 2.58

Levier de gaz (ancien 880-38400-20)
225 6684804 8.58 10.29

Boîtier d'engrenage A, 24 Dia (ancien 300-32287-21
251 6688653 30.25 36.30

Roulement à billes 6901ZZ/OD (ancien 999-61690-101
252 6695582 9.74 11.68

Anneau d'arrêt S-12, externe (ancien 993-52012-002
253 6695302 1.15 1.38

Arrêt Anneau C-24.inner (ancien 993-51024-002)
254 6684732 2.15 2.58

Pas d'informations disponibles, non commandable
255 6698772

BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002)
256 6695293 1.15 1.38

COMP. DE GRAISSEUR (VIEUX 300-32250-80)
257 6688643 1.15 1.38

Boulon à trou hexagonal 5x10 (ancien 990-51050-103
258 6695042 1.15 1.38

Boulon trou hexagonal M5x25/s (ancien 994-16050-25
259 6684709 2.15 2.58

Boulon à trou hexagonal 6x12 (ancien 990-53060-125
260 6695078 1.15 1.38

Bague
261 6684822 2.15 2.58

Boîtier d'engrenage B (ancien 301-32286-21) (ancie
262 6695981 40.24 48.28

Pas d'informations disponibles, non commandable
263 6695528

BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002)
264 6695294 1.15 1.38

Bague d'arrêt E-6 (ancien 993-55060-000)
266 6695310 1.15 1.38

Couvercle du boîtier d'engrenage A (ancien 327-322
267 6689167 1.15 1.38

Boulon à trou hexagonal 4x8 (ancien 990-51040-085)
268 6695035 1.15 1.38

Pas d'informations disponibles, non commandable
269 6698772

BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002)
270 6695293 1.15 1.38

Poignée (ancien 210-32286-20)
271 6688089 4.45 5.34

Vis à tête ronde avec trou hexagonal 6x15 (ancien
272 6695079 1.15 1.38

Joint en Caoutchouc
273 6686669 1.15 1.38

Plus disponible, pas de remplacement
274 6696411

Bouton de poignée A Comp. (ancien 512-32286-80)
275 6691200 3.30 3.96

Boulon Plus 6x14 (ancien 990-23060-141)
276 6695016 1.15 1.38

Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766)
277 6695175 1.15 1.38

Plaque de support (ancien 462-32286-20)
278 6690744 11.23 13.47

Joint en Caoutchouc
279 6686659 1.15 1.38

LIMITEUR D'ANGLE (ANCIEN 222-32286-20)
280 6688159 2.31 2.78

Bague
281 6684639 2.15 2.58

Composition de l'arbre à cames (ancien 100-32282-8
301 6686790 36.15 43.38

Tige de came (ancien 101-33160-22/6686808)
302 6686809 5.94 7.12

Plaque de guidage de tige de came (ancienne 075-32
303 6686611 1.15 1.38

Guide de cutter 625.5mm (ancien 122-32286-21)
304 6687125 24.20 29.04

Coupe (ancien 120-32287-21/6696516)
305 6687079 46.29 55.54

Boulon
306 6687158 1.15 1.38

Bague
307 6687187 1.15 1.38

Ecrou de bride
308 6695170 1.15 1.38

Vis à tête fraisée à trou hexagonal 6x16 (ancien 9
309 6695073 1.15 1.38

Joint en Caoutchouc
310 6686647 1.15 1.38

Plaque de retenue de la tige de came (ancien 105-3
311 6686826 1.15 1.38

Couvercle de boîtier de transmission B (ancien 328
312 6689173 24.20 29.04

Roulement à billes 608 Zz C3
313 6695547 3.30 3.96

Boulon à trou hexagonal 4x10s (ancien 994-61040-10
314 6695484 1.15 1.38

Boulon à trou hexagonal M4x12/s (ancien 994-61040-
315 6684595 2.15 2.58

Capot de coupeur (ancien 138-33168-20)
316 6687301 8.41 10.10

Boulon
317 6687162 1.15 1.38

Boulon à tête fraisée à trou hexagonal 6x25 (ancie
318 6695075 1.15 1.38

Joint en Caoutchouc
319 6686666 1.15 1.38

Entretoise (ancien 296-32286-20)
320 6688633 1.15 1.38

Plaque de protection
321A 6601208 13.86 16.64

Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766)
322 6695175 1.15 1.38

Bague
323 6684639 2.15 2.58

Clé mixte 10x19 ,plus (ancien 036-29331-50)
501 6685997 4.45 5.34

Pas d'informations disponibles, non commandable
502 6684813

Pas d'informations disponibles, non commandable
503 6692867

Pas d'informations disponibles, non commandable
504 6684766

Marque symbolique Ch55epc(s) (ancien 929-53600-20)
601 6694754 1.15 1.38

Marque symbolique Ch55epc(sm) (ancien 929-53601-21
602 6694755 1.05 1.26

Marque symbolique Ch55epb(sp) (ancien 929-07405-20
604 6696522 1.04 1.24

Marque de démarreur S.start (ancien 6694474)
605 6697931 1.15 1.38

Marque Symbole (ancien 929-38100-20) Nouveau
606 6694741 3.30 3.96

Votre panier contient 0 de produits.
