Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CH22EC2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

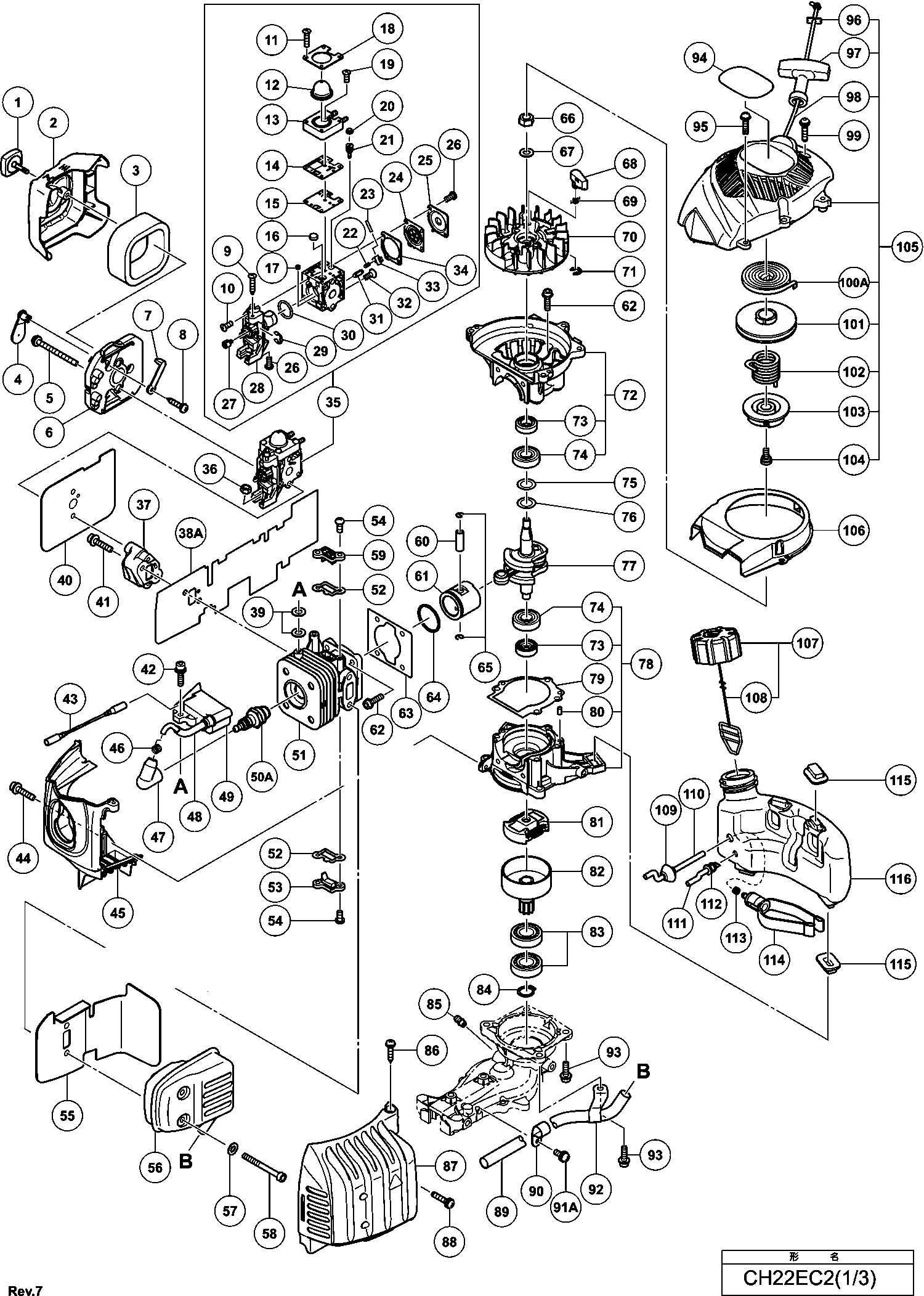

Dessins des Hikoki CH22EC2
Liste de pièces de rechange des Hikoki CH22EC2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Comp. de boulon de fixation de couvercle | ||||
| 1 | 6698730 | 3.15 | 3.78 | |
| Couvercle du filtre à air | ||||
| 2 | 6698609 | 2.10 | 2.52 | |
| Éponge de nettoyage | ||||
| 3 | 6690365 | 1.15 | 1.38 | |
| Soupape d'étranglement | ||||
| 4 | 6698608 | 1.20 | 1.44 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 5 | 307224 | 1.05 | 1.26 | |
| Corps de nettoyant | ||||
| 6 | 6698606 | 2.10 | 2.52 | |
| Poignée d'étranglement | ||||
| 7 | 6698607 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 309470 | |||
| Vis de réglage du papillon | ||||
| 9 | 6699087 | 7.80 | 9.36 | |
| Vis de réglage (b) | ||||
| 10 | 6699088 | 1.04 | 1.24 | |
| Vis de réglage (d) | ||||
| 11 | 6699100 | 1.05 | 1.26 | |
| Seringue | ||||
| 12 | 6699098 | 4.20 | 5.04 | |
| Base d'apprêt | ||||
| 13 | 6699097 | 28.19 | 33.82 | |
| Joint de pompe | ||||
| 14 | 6699096 | 4.35 | 5.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 6699095 | |||
| TAMIS | ||||
| 16 | 6699080 | 1.50 | 1.80 | |
| Rouleau de goupille de guidage | ||||
| 17 | 6699103 | 2.55 | 3.06 | |
| Support de seringue | ||||
| 18 | 6699099 | 2.55 | 3.06 | |
| Vis de réglage (e) | ||||
| 19 | 6699101 | 1.05 | 1.26 | |
| Support de bouchon à bille | ||||
| 20 | 6699104 | 2.55 | 3.06 | |
| Vis de réglage (mélange principal) | ||||
| 21 | 6699105 | 8.25 | 9.90 | |
| Ressort de levier de dosage | ||||
| 22 | 6699083 | 1.50 | 1.80 | |
| Broche | ||||
| 23 | 6699082 | 1.05 | 1.26 | |
| Diaphragme de mesure | ||||
| 24 | 6699091 | 8.70 | 10.44 | |
| Couvercle de mesure | ||||
| 25 | 6699093 | 6.15 | 7.38 | |
| Vis de réglage (c) | ||||
| 26 | 6699094 | 1.05 | 1.26 | |
| Montant | ||||
| 27 | 6699089 | 6.00 | 7.20 | |
| Couvercle de rotor | ||||
| 28 | 6699086 | 42.08 | 50.49 | |
| Anneau de retenue (type E) pour arbre D2.5 | ||||
| 29 | 6699090 | 1.04 | 1.24 | |
| Joint Torique | ||||
| 30 | 6699102 | 5.25 | 6.30 | |
| Valve d’aiguille d’entrée | ||||
| 31 | 6699081 | 7.05 | 8.46 | |
| Vis de réglage (a) | ||||
| 32 | 6699085 | 1.04 | 1.24 | |
| Levier de dosage | ||||
| 33 | 6699084 | 1.65 | 1.98 | |
| Joint de mesure | ||||
| 34 | 6699092 | 4.35 | 5.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 6699078 | |||
| Ecrou M6 (10 Pièces) | ||||
| 36 | 949567 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 37 | 6698387 | 3.15 | 3.78 | |
| Emballage d'aspiration (a) (ancien 6698605) | ||||
| 38A | 6600456 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 39 | 6698700 | |||
| Joint de carburateur | ||||
| 40 | 6698816 | 1.80 | 2.16 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 41 | 6698844 | 1.20 | 1.44 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 42 | 6698388 | 1.05 | 1.26 | |
| Cord | ||||
| 43 | 6699060 | 1.04 | 1.24 | |
| Vis à tête hexagonale à serrure d'étanchéité M4x12 | ||||
| 44 | 6698879 | 1.20 | 1.44 | |
| Couvercle de cylindre | ||||
| 45 | 6698871 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 6699180 | |||
| Capuchon de fiche | ||||
| 47 | 6698548 | 2.10 | 2.52 | |
| Tube d'isolation de cordon | ||||
| 48 | 6699175 | 1.20 | 1.44 | |
| Bobine | ||||
| 49 | 6698602 | 39.88 | 47.85 | |
| Bougie Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.70 | |
| Bougie (ancien 6685052) | ||||
| 50A | 6699322 | 2.48 | 2.97 | |
| Cylindre | ||||
| 51 | 6698597 | 30.53 | 36.63 | |
| Joint du couvercle | ||||
| 52 | 6696534 | 1.05 | 1.26 | |
| Couvercle d’Admission (a) | ||||
| 53 | 6696535 | 1.05 | 1.26 | |
| Vis de blocage d'étanchéité M4x10 | ||||
| 54 | 6696835 | 1.20 | 1.44 | |
| PROTECTEUR THERMIQUE | ||||
| 55 | 6698617 | 2.10 | 2.52 | |
| Échappement | ||||
| 56 | 6698632 | 8.40 | 10.08 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 57 | 949432 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 6696819 | |||
| Couvercle d’Admission (b) | ||||
| 59 | 6696536 | 1.05 | 1.26 | |
| Axe de piston | ||||
| 60 | 6696944 | 3.33 | 3.99 | |
| Piston | ||||
| 61 | 6696531 | 6.88 | 8.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 6698386 | |||
| Emballage de cylindre | ||||
| 63 | 6696530 | 1.05 | 1.26 | |
| Anneau de piston | ||||
| 64 | 6696532 | 2.10 | 2.52 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 65 | 6684590 | 2.15 | 2.58 | |
| Ecrou | ||||
| 66 | 6696879 | 1.05 | 1.26 | |
| Rondelle de boulon D7 | ||||
| 67 | 6696880 | 1.05 | 1.26 | |
| Crampon de démarrage | ||||
| 68 | 6698603 | 1.20 | 1.44 | |
| Ressort | ||||
| 69 | 6685335 | 1.05 | 1.26 | |
| Rotor de magnéto | ||||
| 70 | 6698601 | 13.80 | 16.56 | |
| Bague de retenue D4 | ||||
| 71 | 6685336 | 1.05 | 1.26 | |
| Ensemble du carter de vilebrequin (b) | ||||
| 72 | 6698872 | 16.09 | 19.30 | |
| Joint d'huile | ||||
| 73 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 74 | 6684608 | 3.80 | 4.56 | |
| CALE D'EPAISSEUR | ||||
| 75 | 6696946 | 1.68 | 2.01 | |
| CALE D'EPAISSEUR | ||||
| 76 | 6696945 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 77 | 6699043 | 31.76 | 38.12 | |
| Carter de vilebrequin (a) Ass'y Includ.52,55,57 | ||||
| 78 | 6698729 | 18.84 | 22.60 | |
| Emballage du carter de vilebrequin | ||||
| 79 | 6696539 | 1.05 | 1.26 | |
| Goupille 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.26 | |
| Embrayage (b) | ||||
| 81 | 6699173 | 7.50 | 9.00 | |
| Tambour d'embrayage | ||||
| 82 | 6699040 | 9.60 | 11.52 | |
| Roulement à billes | ||||
| 83 | 6698740 | 4.20 | 5.04 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 84 | 939544 | 2.13 | 2.55 | |
| COMP. DE GRAISSEUR (VIEUX 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.38 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 86 | 302089 | 1.05 | 1.26 | |
| Protecteur de silencieux | ||||
| 87 | 6699174 | 5.70 | 6.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 88 | 887021 | |||
| TUYAU D'ÉCHAPPEMENT | ||||
| 89 | 6698782 | 4.20 | 5.04 | |
| Plaque de fixation (a) | ||||
| 90 | 6698634 | 2.10 | 2.52 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 91A | 935196 | 1.04 | 1.24 | |
| Plaque de Fixation (b) | ||||
| 92 | 6699073 | 1.04 | 1.24 | |
| Boulon à trou hexagonal 6x18/s (ancien 994-61060-1 | ||||
| 93 | 6695495 | 1.15 | 1.38 | |
| Vis taraudeuse D4.5x16 | ||||
| 95 | 6698878 | 1.20 | 1.44 | |
| Plaque (ancien 795-04063-20) | ||||
| 96 | 6685189 | 1.15 | 1.38 | |
| Poignée de démarrage | ||||
| 97 | 6693227 | 3.30 | 3.96 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 98 | 6693168 | 2.31 | 2.78 | |
| Boulon à tête hexagonal creux M5x20 (avec bouton) | ||||
| 99 | 6698988 | 1.20 | 1.44 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 100A | 6684675 | 11.55 | 13.86 | |
| Bobine de corde de lanceur (ancien 774-0651h-20) | ||||
| 101 | 6693072 | 5.11 | 6.14 | |
| Ressort d'amortisseur (ancien 758-01761-20) | ||||
| 102 | 6685183 | 4.45 | 5.34 | |
| Plaque de came (ancien 759-0174M-20) | ||||
| 103 | 6685182 | 3.30 | 3.96 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 104 | 6684679 | 2.15 | 2.58 | |
| Plus disponible, pas de remplacement | ||||
| 105 | 6698622 | |||
| Déflecteur d'air | ||||
| 106 | 6698624 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 107 | 6698402 | |||
| Chaîne de bouchon de réservoir | ||||
| 108 | 6698732 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 109 | 6698931 | |||
| Tuyau de Carburant | ||||
| 110 | 6698873 | 5.10 | 6.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 6698875 | |||
| Clip | ||||
| 113 | 6696949 | 1.68 | 2.01 | |
| Filtre à pompe | ||||
| 114 | 6698874 | 12.00 | 14.40 | |
| Caoutchouc d'amortisseur | ||||
| 115 | 6698615 | 2.10 | 2.52 | |
| Resevoir | ||||
| 116 | 6698613 | 5.70 | 6.84 | |
| Boulon à tête hexagonale creuse (avec bride) M6x32 | ||||
| 141 | 6698814 | 1.20 | 1.44 | |
| Poignée avant | ||||
| 142 | 6698776 | 7.35 | 8.82 | |
| Chassis | ||||
| 144 | 6698777 | 13.35 | 16.02 | |
| Amortisseur | ||||
| 146 | 6698778 | 1.20 | 1.44 | |
| Poignée (a) | ||||
| 147 | 6698880 | 8.10 | 9.72 | |
| Arbre flexible pour (lb) | ||||
| 148 | 6698945 | 13.80 | 16.56 | |
| Ressort (a) | ||||
| 149 | 6696348 | 1.05 | 1.26 | |
| LEVIER DE VERROUILLAGE | ||||
| 150 | 6699055 | 1.04 | 1.24 | |
| Régulateur | ||||
| 151 | 6699053 | 1.04 | 1.24 | |
| Blocage de l'interrupteur | ||||
| 152 | 6696344 | 1.05 | 1.26 | |
| Ressort de manette des gaz | ||||
| 153 | 6696345 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 154 | 6696940 | |||
| Poignée (b) | ||||
| 155 | 6699051 | 3.60 | 4.32 | |
| Vis Ø 4*16 Noir | ||||
| 156 | 305812 | 1.04 | 1.24 | |
| Câble d'accélérateur | ||||
| 157 | 6698627 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 158 | 6698738 | 1.20 | 1.44 | |
| Cordon d'arrêt | ||||
| 159 | 6699058 | 1.04 | 1.24 | |
| Cordon d'arrêt | ||||
| 160 | 6699059 | 1.20 | 1.44 | |
| Boulon à tête hexagonale creuse (avec bride) M6x22 | ||||
| 161 | 6698815 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 162 | 6696359 | |||
| Pas d'informations disponibles, non commandable | ||||
| 163 | 6698766 | |||
| Bague | ||||
| 164 | 6684639 | 2.15 | 2.58 | |
| Écrou en U M5 | ||||
| 165 | 6699108 | 1.65 | 1.98 | |
| Plaque de soutien | ||||
| 169A | 6699064 | 1.04 | 1.24 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 170 | 949432 | 1.05 | 1.26 | |
| Porte-ressort | ||||
| 171 | 6698779 | 2.10 | 2.52 | |
| Boulon à tête hexagonale à douille (avec bride) M5 | ||||
| 172 | 6698781 | 1.20 | 1.44 | |
| Ressort Antivibration | ||||
| 173A | 6600480 | 2.70 | 3.24 | |
| Assemblage de la lame 780mm | ||||
| 174A | 6600410 | 77.00 | 92.40 | |
| Ass. Lame 620mm (ancien 6699061) | ||||
| 174A | 6600398 | 65.86 | 79.04 | |
| Assemblage de la lame 780mm | ||||
| 174B | 6600453 | 77.00 | 92.40 | |
| Blade Ass'y 620mm | ||||
| 174B | 6600451 | 65.86 | 79.04 | |
| Vis à tête hexagonale M5x8 (avec bride) | ||||
| 175 | 6699065 | 1.04 | 1.24 | |
| Plaque de garde | ||||
| 176 | 6699062 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M6x25 (avec bouton) | ||||
| 177 | 6699113 | 1.65 | 1.98 | |
| Rondelle | ||||
| 178 | 6699114 | 1.04 | 1.24 | |
| Rondelle M7 | ||||
| 179 | 6699111 | 1.04 | 1.24 | |
| Boulon de bouton d'épaule M5x25 | ||||
| 180 | 6699109 | 1.65 | 1.98 | |
| Bouton de boulon d'épaule M5x31 | ||||
| 181 | 6699179 | 2.10 | 2.52 | |
| Étui de lame (pour 620mm) | ||||
| 182 | 6698948 | 4.20 | 5.04 | |
| Boîtier de lame (pour 780mm) | ||||
| 182 | 6698785 | 4.20 | 5.04 | |
| Boîte de vitesses (a) | ||||
| 183 | 6699074 | 37.54 | 45.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 184 | 6698772 | |||
| Boulon à tête hexagonale M6x25 (avec bouton) | ||||
| 185 | 6699113 | 1.65 | 1.98 | |
| Plaque de guidage (b) (ancien 6699063) | ||||
| 186A | 6600418 | 1.20 | 1.44 | |
| Tige de came (a) | ||||
| 187 | 6698987 | 2.10 | 2.52 | |
| Pignon | ||||
| 188 | 6699066 | 17.05 | 20.46 | |
| PAQUET DE FEUTRE (B) | ||||
| 189 | 6699068 | 1.04 | 1.24 | |
| Emballage en feutre (c) | ||||
| 190 | 6699067 | 1.04 | 1.24 | |
| JOINT DE CARTER | ||||
| 191 | 6699042 | 1.04 | 1.24 | |
| Boîte de vitesses (b) | ||||
| 192 | 6699071 | 10.50 | 12.60 | |
| Vis à tête hexagonale M5x14 (avec rondelle sp.) | ||||
| 193 | 6699069 | 1.04 | 1.24 | |
| Plaque inférieure | ||||
| 194 | 6600013 | 10.05 | 12.06 | |
| Plaque de guidage 620mm | ||||
| 195 | 6600012 | 9.45 | 11.34 | |
| Lame de Taille-Haie (d) 780mm | ||||
| 196 | 6600016 | 22.83 | 27.39 | |
| Lame de taille-haie (c) 620mm | ||||
| 196 | 6600014 | 22.83 | 27.39 | |
| Lame de taille-haie (c) 620mm | ||||
| 196A | 6600452 | 22.83 | 27.39 | |
| Lame de taille-haie (d) 780mm | ||||
| 196A | 6600454 | 22.83 | 27.39 | |
| Liner de lame pour 780mm | ||||
| 197 | 6600361 | 5.10 | 6.12 | |
| Liner de lame de 620 Mm | ||||
| 197 | 6600360 | 4.35 | 5.22 | |
| Rondelle | ||||
| 198 | 6699112 | 1.04 | 1.24 | |
| Plaque de Guidage | ||||
| 199 | 6600362 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6698756 | |||
| Ensemble de couverture inférieure | ||||
| 601 | 6600487 | 17.05 | 20.46 | |
| Couvercle inférieur (c) Ass'y | ||||
| 602 | 6600481 | 10.95 | 13.14 | |
| Eponge d'étanchéité (a) | ||||
| 603 | 6600482 | 1.20 | 1.44 | |
| Eponge d'étanchéité (e) | ||||
| 604 | 6600483 | 2.10 | 2.52 | |
| Eponge d'étanchéité (f) | ||||
| 605 | 6600484 | 1.04 | 1.24 | |
| Éponge d'étanchéité (g) | ||||
| 606 | 6600485 | 1.04 | 1.24 | |
| Panneau de protection thermique | ||||
| 607 | 6600486 | 2.70 | 3.24 | |
