Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CH22EBP2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

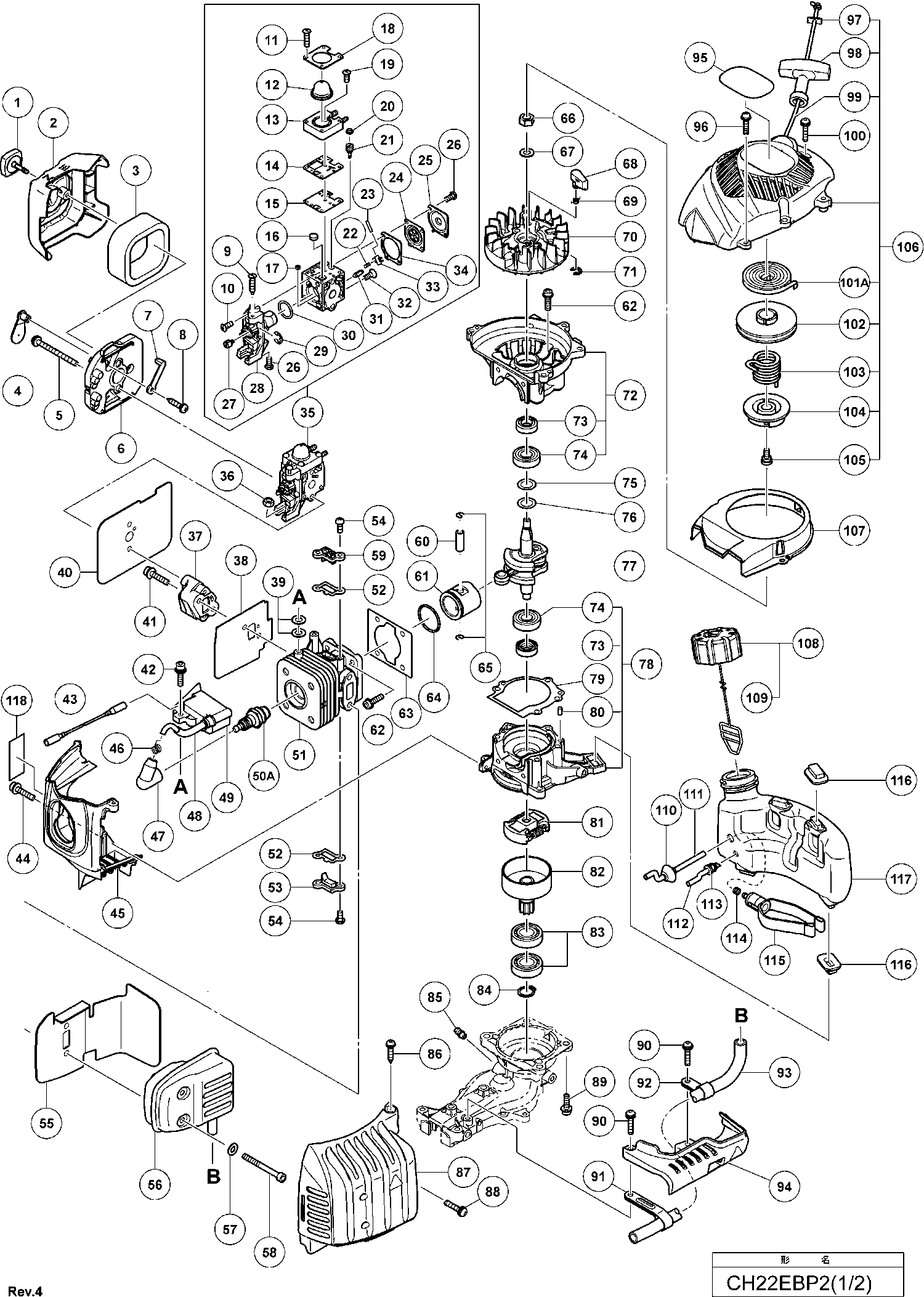

Dessins des Hikoki CH22EBP2
Liste de pièces de rechange des Hikoki CH22EBP2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Resevoir | ||||
| *117 | 6698613 | 5.70 | 6.84 | |
| Comp. de boulon de fixation de couvercle | ||||
| 1 | 6698730 | 3.15 | 3.78 | |
| Plus disponible, pas de remplacement | ||||
| 2 | 6698609 | |||
| Éponge de nettoyage | ||||
| 3 | 6690365 | 1.15 | 1.38 | |
| Soupape d'étranglement | ||||
| 4 | 6698608 | 1.20 | 1.44 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 5 | 307224 | 1.05 | 1.26 | |
| Vis C 13u | ||||
| 5A | 312440 | 1.05 | 1.26 | |
| Corps de nettoyant | ||||
| 6 | 6698606 | 2.10 | 2.52 | |
| Poignée d'étranglement | ||||
| 7 | 6698607 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 309470 | |||
| Pas d'informations disponibles, non commandable | ||||
| 9 | 6699087 | |||
| Vis de réglage (b) | ||||
| 10 | 6699088 | 1.04 | 1.24 | |
| Vis de réglage (d) | ||||
| 11 | 6699100 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 6699098 | |||
| Base d'apprêt | ||||
| 13 | 6699097 | 28.19 | 33.82 | |
| Joint de pompe | ||||
| 14 | 6699096 | 4.35 | 5.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 6699095 | |||
| TAMIS | ||||
| 16 | 6699080 | 1.50 | 1.80 | |
| Rouleau de goupille de guidage | ||||
| 17 | 6699103 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 6699099 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 6699101 | |||
| Support de bouchon à bille | ||||
| 20 | 6699104 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 6699105 | |||
| Ressort de levier de dosage | ||||
| 22 | 6699083 | 1.50 | 1.80 | |
| Broche | ||||
| 23 | 6699082 | 1.05 | 1.26 | |
| Diaphragme de mesure | ||||
| 24 | 6699091 | 8.70 | 10.44 | |
| Couvercle de mesure | ||||
| 25 | 6699093 | 6.15 | 7.38 | |
| Vis de réglage (c) | ||||
| 26 | 6699094 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 6699089 | |||
| Couvercle de rotor | ||||
| 28 | 6699086 | 42.08 | 50.49 | |
| Anneau de retenue (type E) pour arbre D2.5 | ||||
| 29 | 6699090 | 1.04 | 1.24 | |
| Joint Torique | ||||
| 30 | 6699102 | 5.25 | 6.30 | |
| Valve d’aiguille d’entrée | ||||
| 31 | 6699081 | 7.05 | 8.46 | |
| Vis de réglage (a) | ||||
| 32 | 6699085 | 1.04 | 1.24 | |
| Levier de dosage | ||||
| 33 | 6699084 | 1.65 | 1.98 | |
| Joint de mesure | ||||
| 34 | 6699092 | 4.35 | 5.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 6699078 | |||
| Ecrou M6 (10 Pièces) | ||||
| 36 | 949567 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 37 | 6698387 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 6698605 | |||
| Plus disponible, pas de remplacement | ||||
| 39 | 6698700 | |||
| Joint de carburateur | ||||
| 40 | 6698816 | 1.80 | 2.16 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 41 | 6698844 | 1.20 | 1.44 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 42 | 6698388 | 1.05 | 1.26 | |
| Cord | ||||
| 43 | 6699060 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 44 | 6698879 | |||
| Couvercle de cylindre | ||||
| 45 | 6698871 | 4.20 | 5.04 | |
| METAL FITTING OF PLUG CAP (OLD 6698547) | ||||
| 46 | 6699180 | 1.00 | 1.20 | |
| Capuchon de fiche | ||||
| 47 | 6698548 | 2.10 | 2.52 | |
| Tube d'isolation de cordon | ||||
| 48 | 6699175 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 49 | 6698602 | |||
| Bougie Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.70 | |
| Bougie (ancien 6685052) | ||||
| 50A | 6699322 | 2.48 | 2.97 | |
| Bougie Bmr7a | ||||
| 50B | 6699316 | 8.91 | 10.70 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 6698597 | |||
| Joint du couvercle | ||||
| 52 | 6696534 | 1.05 | 1.26 | |
| Couvercle d’Admission (a) | ||||
| 53 | 6696535 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 6696835 | |||
| PROTECTEUR THERMIQUE | ||||
| 55 | 6698617 | 2.10 | 2.52 | |
| Échappement | ||||
| 56 | 6698733 | 30.53 | 36.63 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 57 | 949432 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 6696819 | |||
| Couvercle d’Admission (b) | ||||
| 59 | 6696536 | 1.05 | 1.26 | |
| Axe de piston | ||||
| 60 | 6696944 | 3.33 | 3.99 | |
| Piston | ||||
| 61 | 6696531 | 6.88 | 8.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 6698386 | |||
| Emballage de cylindre | ||||
| 63 | 6696530 | 1.05 | 1.26 | |
| Anneau de piston | ||||
| 64 | 6696532 | 2.10 | 2.52 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 65 | 6684590 | 2.15 | 2.58 | |
| Ecrou | ||||
| 66 | 6696879 | 1.05 | 1.26 | |
| Rondelle de boulon D7 | ||||
| 67 | 6696880 | 1.05 | 1.26 | |
| Crampon de démarrage | ||||
| 68 | 6698603 | 1.20 | 1.44 | |
| Ressort | ||||
| 69 | 6685335 | 1.05 | 1.26 | |
| Rotor de magnéto | ||||
| 70 | 6698601 | 13.80 | 16.56 | |
| Bague de retenue D4 | ||||
| 71 | 6685336 | 1.05 | 1.26 | |
| Ensemble du carter de vilebrequin (b) | ||||
| 72 | 6698872 | 16.09 | 19.30 | |
| Joint d'huile | ||||
| 73 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 74 | 6684608 | 3.80 | 4.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 75 | 6696946 | |||
| CALE D'EPAISSEUR | ||||
| 76 | 6696945 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 77 | 6699043 | 31.76 | 38.12 | |
| Carter de vilebrequin (a) Ass'y Includ.52,55,57 | ||||
| 78 | 6698729 | 18.84 | 22.60 | |
| Emballage du carter de vilebrequin | ||||
| 79 | 6696539 | 1.05 | 1.26 | |
| Goupille 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.26 | |
| Embrayage (b) | ||||
| 81 | 6699173 | 7.50 | 9.00 | |
| Tambour d'embrayage | ||||
| 82 | 6699040 | 9.60 | 11.52 | |
| Roulement à billes | ||||
| 83 | 6698740 | 4.20 | 5.04 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 84 | 939544 | 2.13 | 2.55 | |
| COMP. DE GRAISSEUR (VIEUX 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.38 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 86 | 302089 | 1.05 | 1.26 | |
| Protecteur de silencieux | ||||
| 87 | 6698876 | 16.78 | 20.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 88 | 887021 | |||
| Boulon à trou hexagonal 6x18/s (ancien 994-61060-1 | ||||
| 89 | 6695495 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 90 | 6698988 | |||
| Pas d'informations disponibles, non commandable | ||||
| 91 | 6699047 | |||
| Plaque de Fixation (b) | ||||
| 92 | 6699048 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 93 | 6699052 | |||
| Plus disponible, pas de remplacement | ||||
| 94 | 6699037 | |||
| Vis taraudeuse D4.5x16 | ||||
| 96 | 6698878 | 1.20 | 1.44 | |
| Plaque (ancien 795-04063-20) | ||||
| 97 | 6685189 | 1.15 | 1.38 | |
| Poignée de démarrage | ||||
| 98 | 6693227 | 3.30 | 3.96 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 99 | 6693168 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 6698988 | |||
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 101A | 6684675 | 11.55 | 13.86 | |
| Bobine de corde de lanceur (ancien 774-0651h-20) | ||||
| 102 | 6693072 | 5.11 | 6.14 | |
| Ressort d'amortisseur (ancien 758-01761-20) | ||||
| 103 | 6685183 | 4.45 | 5.34 | |
| Plaque de came (ancien 759-0174M-20) | ||||
| 104 | 6685182 | 3.30 | 3.96 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 105 | 6684679 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 106 | 6698623 | |||
| Déflecteur d'air | ||||
| 107 | 6698624 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 108 | 6698402 | |||
| Chaîne de bouchon de réservoir | ||||
| 109 | 6698732 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 110 | 6698931 | |||
| Plus disponible, pas de remplacement | ||||
| 111 | 6698873 | |||
| Pas d'informations disponibles, non commandable | ||||
| 112 | 6698875 | |||
| Plus disponible, pas de remplacement | ||||
| 112A | 6601399 | |||
| Grommet de retour (ancien 6684627) | ||||
| 113A | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 114 | 6696949 | |||
| Plus disponible, pas de remplacement | ||||
| 115 | 6698874 | |||
| Caoutchouc d'amortisseur | ||||
| 116 | 6698615 | 2.10 | 2.52 | |
| Resevoir | ||||
| 117 | 6698613 | 5.70 | 6.84 | |
| Plus disponible, pas de remplacement | ||||
| 139 | 6685220 | |||
| Carburateur Ass'y Wyga-1 | ||||
| 140 | 6600875 | 35.20 | 42.24 | |
| Poignée | ||||
| 142 | 6699079 | 5.25 | 6.30 | |
| Vis à tête hexagonale à serrure d'étanchéité M5x40 | ||||
| 143 | 6698885 | 1.80 | 2.16 | |
| Rondelle de ressort M5 | ||||
| 144 | 6698884 | 1.80 | 2.16 | |
| Rondelle d'axe de frein | ||||
| 145 | 6698749 | 1.20 | 1.44 | |
| Poignée (a) | ||||
| 146 | 6698880 | 8.10 | 9.72 | |
| Ressort (a) | ||||
| 148 | 6696348 | 1.05 | 1.26 | |
| LEVIER DE VERROUILLAGE | ||||
| 149 | 6699055 | 1.04 | 1.24 | |
| Régulateur | ||||
| 150 | 6699053 | 1.04 | 1.24 | |
| Blocage de l'interrupteur | ||||
| 151 | 6696344 | 1.05 | 1.26 | |
| Ressort de manette des gaz | ||||
| 152 | 6696345 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 153 | 6696940 | |||
| Plus disponible, pas de remplacement | ||||
| 153A | 6601275 | |||
| Poignée (b) | ||||
| 154 | 6699051 | 3.60 | 4.32 | |
| Vis Ø 4*16 Noir | ||||
| 155 | 305812 | 1.04 | 1.24 | |
| Câble d'accélérateur | ||||
| 156 | 6698627 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 157 | 6698738 | 1.20 | 1.44 | |
| Cordon d'arrêt | ||||
| 158 | 6699058 | 1.04 | 1.24 | |
| Cordon d'arrêt | ||||
| 159 | 6699059 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 160 | 6699049 | |||
| NYLON NUT M6 | ||||
| 161 | 6698766 | 1.00 | 1.20 | |
| Bague | ||||
| 162 | 6684639 | 2.15 | 2.58 | |
| Écrou en U M5 | ||||
| 163 | 6699108 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 167A | 6699064 | |||
| Rondelle M.6 (x10) paquet de 10 | ||||
| 168 | 949432 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 169A | 6600398 | |||
| Vis à tête hexagonale M5x8 (avec bride) | ||||
| 170 | 6699065 | 1.04 | 1.24 | |
| Plaque de garde | ||||
| 171 | 6699062 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M6x25 (avec bouton) | ||||
| 172 | 6699113 | 1.65 | 1.98 | |
| Rondelle | ||||
| 173 | 6699114 | 1.04 | 1.24 | |
| Rondelle M7 | ||||
| 174 | 6699111 | 1.04 | 1.24 | |
| Boulon de bouton d'épaule M5x25 | ||||
| 175 | 6699109 | 1.65 | 1.98 | |
| Bouton de boulon d'épaule M5x31 | ||||
| 176 | 6699179 | 2.10 | 2.52 | |
| Étui de lame (pour 620mm) | ||||
| 177 | 6698948 | 4.20 | 5.04 | |
| Support de Poignée (a) Sauf pour le Modèle (l) | ||||
| 178 | 6699041 | 1.50 | 1.80 | |
| Plus disponible, pas de remplacement | ||||
| 179 | 6696359 | |||
| Bague | ||||
| 180 | 6685407 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 181 | 6699044 | |||
| Plus disponible, pas de remplacement | ||||
| 182 | 6699070 | |||
| Pas d'informations disponibles, non commandable | ||||
| 183 | 6698772 | |||
| Boulon à tête hexagonale M6x25 (avec bouton) | ||||
| 184 | 6699113 | 1.65 | 1.98 | |
| Plaque de guidage (b) (ancien 6699063) | ||||
| 185A | 6600418 | 1.20 | 1.44 | |
| Tige de came (a) | ||||
| 186 | 6698987 | 2.10 | 2.52 | |
| Pignon | ||||
| 187 | 6699066 | 17.05 | 20.46 | |
| PAQUET DE FEUTRE (B) | ||||
| 188 | 6699068 | 1.04 | 1.24 | |
| Emballage en feutre (c) | ||||
| 189 | 6699067 | 1.04 | 1.24 | |
| JOINT DE CARTER | ||||
| 190 | 6699042 | 1.04 | 1.24 | |
| Boîte de vitesses (b) | ||||
| 191 | 6699071 | 10.50 | 12.60 | |
| Vis à tête hexagonale M5x14 (avec rondelle sp.) | ||||
| 192 | 6699069 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 194 | 6600013 | |||
| Plaque de guidage 620mm | ||||
| 195 | 6600012 | 9.45 | 11.34 | |
| Lame de taille-haie (c) 620mm | ||||
| 196 | 6600014 | 22.83 | 27.39 | |
| Liner de lame de 620 Mm | ||||
| 197 | 6600360 | 4.35 | 5.22 | |
| Rondelle | ||||
| 198 | 6699112 | 1.04 | 1.24 | |
| Plaque de Guidage | ||||
| 199 | 6600362 | 2.10 | 2.52 | |
| Joint de carburateur | ||||
| 201 | 6698405 | 2.10 | 2.52 | |
| Plus disponible, pas de remplacement | ||||
| 208 | 6600358 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6698756 | |||
| Graisse Pour Clé à Chocs (100g) | ||||
| 601 | 971042 | 17.60 | 21.12 | |
