Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG25EUS'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

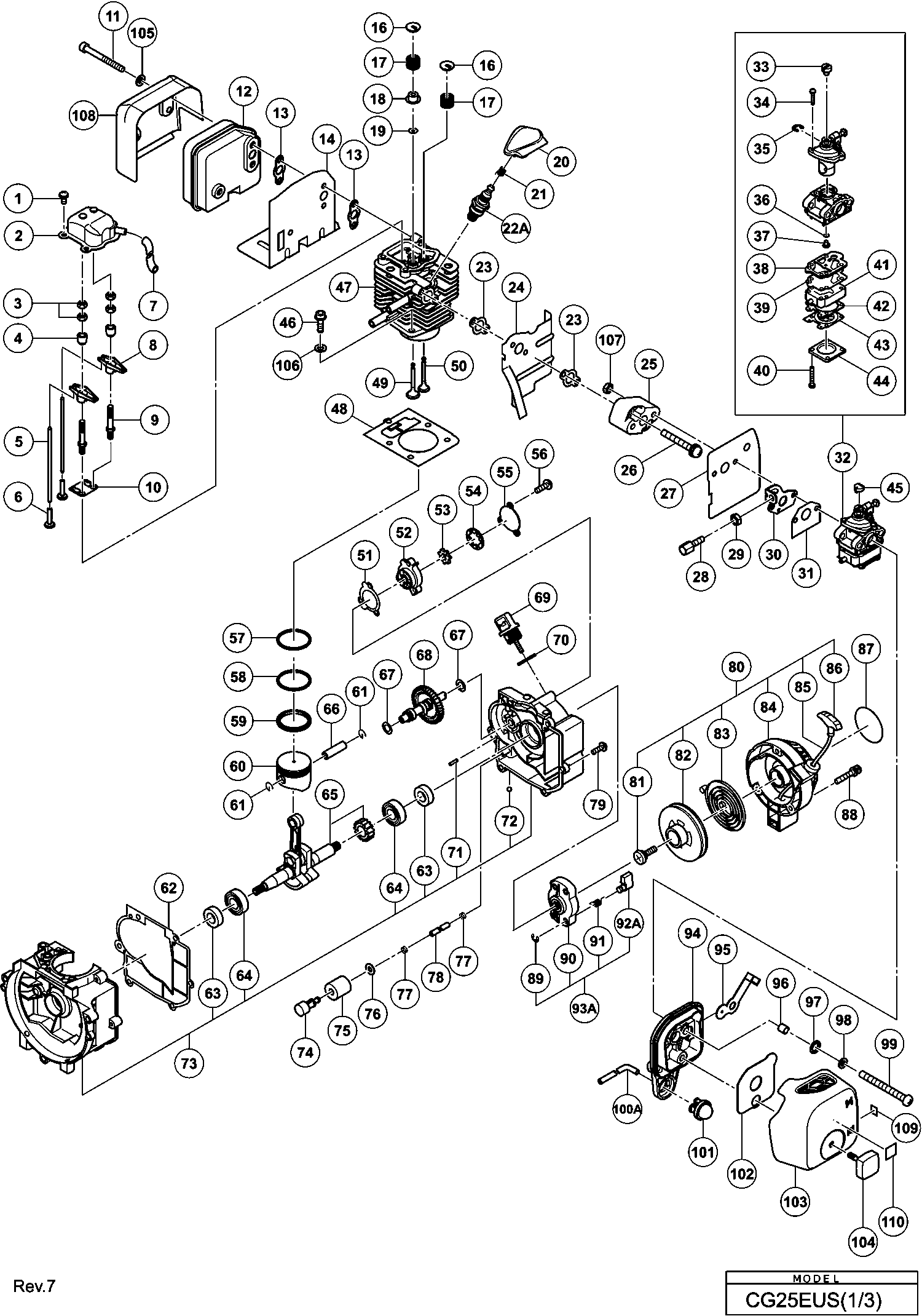

Dessins des Hikoki CG25EUS
Liste de pièces de rechange des Hikoki CG25EUS
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis de machine (avec rondelle spéciale) M4x10 | ||||
| 1 | 307635 | 1.05 | 1.26 | |
| Couvercle d'Assemblage de Tête de Cylindre | ||||
| 2 | 6696440 | 1.80 | 2.16 | |
| Entretoise M5 (10 pces) | ||||
| 3 | 949566 | 1.04 | 1.24 | |
| Bras oscillant Pivot | ||||
| 4 | 6696438 | 1.04 | 1.24 | |
| Tige de poussée | ||||
| 5 | 6696437 | 1.80 | 2.16 | |
| Poussoir | ||||
| 6 | 6696432 | 3.75 | 4.50 | |
| Tuyau de Respiration | ||||
| 7 | 6696442 | 41.25 | 49.50 | |
| BRAS OSCILLANT | ||||
| 8 | 6696439 | 1.80 | 2.16 | |
| Boulon d'arbre | ||||
| 9 | 6696415 | 1.04 | 1.24 | |
| Guide de tige de poussée | ||||
| 10 | 6696414 | 1.04 | 1.24 | |
| Boulon hexagonal M5 | ||||
| 11 | 6685409 | 1.05 | 1.26 | |
| SILENCIEUX | ||||
| 12 | 6696952 | 7.35 | 8.82 | |
| Silencieux | ||||
| 12 | 6696462 | 6.45 | 7.74 | |
| Joint de silencieux (a) | ||||
| 13 | 6696460 | 1.04 | 1.24 | |
| Plaque de guidage du vent (b) | ||||
| 14 | 6696461 | 2.55 | 3.06 | |
| Rétention de soupape | ||||
| 16 | 6696421 | 1.04 | 1.24 | |
| Ressort de soupape | ||||
| 17 | 6696420 | 1.04 | 1.24 | |
| Base de joint d'étanchéité de tige | ||||
| 18 | 6696418 | 1.04 | 1.24 | |
| Joint d'étanchéité de tige | ||||
| 19 | 6696419 | 1.04 | 1.24 | |
| Bouchon de bougie d'allumage | ||||
| 20 | 6696465 | 5.55 | 6.66 | |
| Fixation métallique du capuchon du connecteur | ||||
| 21 | 6696996 | 1.05 | 1.26 | |
| Bougie d'allumage (ancien 6696473) | ||||
| 22A | 6699310 | 17.40 | 20.88 | |
| Joint isolateur | ||||
| 23 | 6696450 | 1.04 | 1.24 | |
| Plaque de guidage du vent (a) | ||||
| 24 | 6696451 | 2.55 | 3.06 | |
| ISOLANT | ||||
| 25 | 6696452 | 3.45 | 4.14 | |
| Vis de machine (avec rondelle) M5x30 (noir) | ||||
| 26 | 880561 | 1.05 | 1.26 | |
| Joint de carburateur | ||||
| 27 | 6696954 | 1.05 | 1.26 | |
| Ajusteur de câble | ||||
| 28 | 6696955 | 1.05 | 1.26 | |
| Écrou de Blocage M6 (ancien 991-01060-013) | ||||
| 29 | 6684872 | 2.15 | 2.58 | |
| Plaque de fixation du fil d'accélérateur (ancien 8 | ||||
| 30 | 6684629 | 4.29 | 5.14 | |
| Joint isolateur | ||||
| 31 | 6696956 | 1.05 | 1.26 | |
| Carburateur | ||||
| 32 | 6696957 | 76.04 | 91.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 6684628 | |||
| Boulon hexagonal M5 | ||||
| 46 | 6696958 | 2.10 | 2.52 | |
| Assemblage de cylindre (a) | ||||
| 47 | 6696413 | 66.96 | 80.36 | |
| JOINT DE CYLINDRE | ||||
| 48 | 6696436 | 1.04 | 1.24 | |
| Soupape d'admission | ||||
| 49 | 6696417 | 3.75 | 4.50 | |
| Valve d'échappement | ||||
| 50 | 6696416 | 41.25 | 49.50 | |
| Joint de pompe | ||||
| 51 | 6696444 | 1.04 | 1.24 | |
| Pompe de Base | ||||
| 52 | 6696443 | 4.05 | 4.86 | |
| Rotor Intérieur | ||||
| 53 | 6696445 | 1.80 | 2.16 | |
| Rotor Exterieur | ||||
| 54 | 6696446 | 1.80 | 2.16 | |
| Couvercle de pompe | ||||
| 55 | 6696447 | 1.04 | 1.24 | |
| Vis de machine (noire) M4x16 | ||||
| 56 | 696997 | 1.80 | 2.16 | |
| Première rondelle | ||||
| 57 | 6696429 | 8.85 | 10.62 | |
| Deuxième rondelle | ||||
| 58 | 6696430 | 9.60 | 11.52 | |
| Anneau d'huile | ||||
| 59 | 6696431 | 19.80 | 23.76 | |
| Piston | ||||
| 60 | 6696427 | 7.65 | 9.18 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 61 | 6684590 | 2.15 | 2.58 | |
| Joint de carter de vilebrequin | ||||
| 62 | 6696425 | 1.04 | 1.24 | |
| Joint d'huile | ||||
| 63 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 64 | 6684608 | 3.80 | 4.56 | |
| Vilebrequin | ||||
| 65 | 6696426 | 51.29 | 61.54 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 66 | 6684591 | 4.29 | 5.14 | |
| Chim | ||||
| 67 | 6696434 | 1.04 | 1.24 | |
| Arbre à Cames Ass'y | ||||
| 68 | 6696433 | 11.85 | 14.22 | |
| Bouchon d'huile | ||||
| 69 | 6696449 | 1.04 | 1.24 | |
| Joint torique (d.i. 13,8) | ||||
| 70 | 6696959 | 1.05 | 1.26 | |
| Rouleau à aiguilles D3 | ||||
| 71 | 6685391 | 1.05 | 1.26 | |
| Boule d'acier D4 (10 Pcs.) | ||||
| 72 | 321905 | 4.80 | 5.76 | |
| Ensemble du carter de vilebrequin (b) | ||||
| 73 | 6696960 | 66.55 | 79.86 | |
| Corps de filtre à huile | ||||
| 74 | 6685310 | 1.05 | 1.26 | |
| Filtre à huile (ancien 487-32712-20/6696804) | ||||
| 75 | 6690919 | 1.15 | 1.38 | |
| Bague | ||||
| 76 | 6685407 | 1.05 | 1.26 | |
| Clip D6 (ancien 680-00070-20) | ||||
| 77 | 6685198 | 1.15 | 1.38 | |
| Tuyau de Carburant | ||||
| 78 | 6696435 | 1.04 | 1.24 | |
| Vis Ø4x18 Till H124040 | ||||
| 79 | 6684599 | 2.15 | 2.58 | |
| Caisson de Démarrage à Rappel Assemblé | ||||
| 80 | 6696470 | 10.65 | 12.78 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 85 | 6693168 | 2.31 | 2.78 | |
| Vis de Blocage d'Étanchéité M4x25 | ||||
| 88 | 6696472 | 1.04 | 1.24 | |
| Poulie de démarrage | ||||
| 93 | 6696471 | 5.10 | 6.12 | |
| Poulie de démarrage | ||||
| 93A | 6696471 | 5.10 | 6.12 | |
| Assemblage du Corps de Nettoyage | ||||
| 94 | 6696455 | 1.80 | 2.16 | |
| Soupape d'étranglement (ancien 528-07143-81) | ||||
| 95 | 6684657 | 4.29 | 5.14 | |
| Collier 8 (ancien 657-3252a-20) | ||||
| 96 | 6684659 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 97 | 6684658 | |||
| Bague | ||||
| 98 | 6685407 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 99 | 6696961 | |||
| Conduite de carburant | ||||
| 100A | 6698720 | 3.45 | 4.14 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 101 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 102 | 6696459 | 1.04 | 1.24 | |
| Couvercle de Nettoyage | ||||
| 103 | 6696458 | 2.55 | 3.06 | |
| Boulon | ||||
| 104 | 6684655 | 6.44 | 7.72 | |
| Bague | ||||
| 105 | 6685408 | 1.05 | 1.26 | |
| Bague | ||||
| 106 | 6685408 | 1.05 | 1.26 | |
| Entretoise M5 (10 pces) | ||||
| 107 | 949566 | 1.04 | 1.24 | |
| Couvercle de protection thermique du silencieux De | ||||
| 108 | 6600329 | 4.80 | 5.76 | |
| Plaque de marque (t) | ||||
| 109 | 6600327 | 1.04 | 1.24 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 110 | 6699000 | 1.04 | 1.24 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 121 | 6684667 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | 305583 | |||
| Caoutchouc anti-vibration (a) | ||||
| 123 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 124A | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 125A | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 126 | 6696964 | 3.33 | 3.99 | |
| Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7 | ||||
| 128 | 6684636 | 2.15 | 2.58 | |
| Couvercle du moteur Depuis 11 2013 (ancien 6696482 | ||||
| 129A | 6600331 | 16.36 | 19.64 | |
| Boulon d'escalier | ||||
| 131 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 132 | 6684648 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | 6696965 | |||
| Embrayage | ||||
| 134 | 6696948 | 11.64 | 13.96 | |
| Bague | ||||
| 135 | 6684642 | 2.15 | 2.58 | |
| Ecrou | ||||
| 136 | 6685337 | 1.05 | 1.26 | |
| Bague | ||||
| 137 | 6685410 | 1.05 | 1.26 | |
| Rotor à Aimants | ||||
| 138 | 6696464 | 14.40 | 17.28 | |
| Vis Ø4x18 Till H124040 | ||||
| 139 | 6684599 | 2.15 | 2.58 | |
| Bobine | ||||
| 140 | 6696463 | 16.78 | 20.13 | |
| Câble d'Arrêt | ||||
| 141 | 6696467 | 2.55 | 3.06 | |
| Tube d'isolation de cordon | ||||
| 142 | 6696966 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | 6696466 | |||
| Circlips Ø12 (x10) paquet de 10 | ||||
| 144 | 939542 | 1.50 | 1.80 | |
| Carter de ventilateur (a) Depuis 11 2013 | ||||
| 146B | 6600330 | 14.71 | 17.66 | |
| Arbre d'embrayage (ancien 6696481) | ||||
| 147B | 6698793 | 10.20 | 12.24 | |
| Poignée (b) | ||||
| 149 | 6696942 | 5.01 | 6.02 | |
| Poignée (b) | ||||
| 149 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 150 | 6696490 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 151 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 152 | 6696489 | 1.04 | 1.24 | |
| Poignée (a) | ||||
| 153 | 6696941 | 5.01 | 6.02 | |
| Poignée (a) | ||||
| 153 | 6696486 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 154 | 6696940 | |||
| Plus disponible, pas de remplacement | ||||
| 154A | 6601275 | |||
| Cordon d'arrêt | ||||
| 155 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 156 | 6696967 | 1.05 | 1.26 | |
| Câble des gaz (eu) | ||||
| 157 | 6696492 | 6.45 | 7.74 | |
| Resevoir | ||||
| 158 | 6696474 | 4.05 | 4.86 | |
| Corps de filtre de pompe (ancien 675-11600-90/6692 | ||||
| 159 | 6685199 | 4.45 | 5.34 | |
| BATI | ||||
| 160 | 6696477 | 1.80 | 2.16 | |
| Coller | ||||
| 161 | 6696478 | 1.04 | 1.24 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 162 | 6684709 | 2.15 | 2.58 | |
| Tuyau de Carburant | ||||
| 163A | 6698717 | 9.75 | 11.70 | |
| Plus disponible, pas de remplacement | ||||
| 164 | 6696476 | |||
| Tuyau de Carburant L70 | ||||
| 164A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 165A | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 166A | 6698931 | |||
| Pas d'informations disponibles, non commandable | ||||
| 167 | 6696971 | |||
| Pas d'informations disponibles, non commandable | ||||
| 168 | 305583 | |||
| Bague | ||||
| 169 | 6685408 | 1.05 | 1.26 | |
| Clip D6 (ancien 680-00070-20) | ||||
| 170 | 6685198 | 1.15 | 1.38 | |
| Bague | ||||
| 171 | 6685408 | 1.05 | 1.26 | |
| Couvercle arrière depuis 11 2013 | ||||
| 172 | 6600333 | 7.05 | 8.46 | |
| Vis autotaraudeuse D4 depuis 11 2013 | ||||
| 173 | 6600332 | 1.04 | 1.24 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 181 | 323837 | 1.68 | 2.01 | |
| Poignée (b) | ||||
| 182 | 6696590 | 3.13 | 3.75 | |
| Vis machine M5x30 (noir) | ||||
| 183 | 323041 | 1.05 | 1.26 | |
| POIGNEE DROITE | ||||
| 184 | 6698637 | 19.11 | 22.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 185 | 6696577 | |||
| Support de poignée (b) (ancien 6696577) | ||||
| 185A | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 186 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 187 | 6684714 | 2.15 | 2.58 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 188 | 6684709 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 189 | 6696576 | |||
| Support de poignée (a) (ancien 6696576) | ||||
| 189A | 6600500 | 4.20 | 5.04 | |
| Poignée (a) | ||||
| 190 | 6696588 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 191 | 302012 | 1.05 | 1.26 | |
| POIGNEE GAUCHE | ||||
| 192 | 6698638 | 22.83 | 27.39 | |
| Support de poignée (a) | ||||
| 193 | 6696972 | 1.20 | 1.44 | |
| Barrière | ||||
| 194 | 6696973 | 3.33 | 3.99 | |
| Boulon (noire) M6 | ||||
| 195 | 6696974 | 1.68 | 2.01 | |
| Poignée en boucle | ||||
| 197 | 6696975 | 8.98 | 10.77 | |
| Carter | ||||
| 198 | 6696976 | 88.39 | 106.06 | |
| Carter | ||||
| 198A | 6699402 | 50.33 | 60.39 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 199 | 6684737 | 2.15 | 2.58 | |
| Porte-fraise (a) | ||||
| 206 | 6696977 | 13.33 | 15.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 208A | 6699188 | |||
| Écrou en U (main gauche) M10 pour Irl | ||||
| 209A | 335759 | 1.04 | 1.24 | |
| Couvercle Blacket | ||||
| 216 | 6696494 | 1.80 | 2.16 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 217 | 6684714 | 2.15 | 2.58 | |
| Vis à tête hexagonale M6x20 (ancien 990-530 | ||||
| 218 | 6685064 | 1.15 | 1.38 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 219 | 949455 | 1.05 | 1.26 | |
| Parenthèse de couverture pas pour l'Europe | ||||
| 220 | 6696978 | 2.10 | 2.52 | |
| Marque de niveau (ancien 923-37286-20) | ||||
| 221 | 6685061 | 2.10 | 2.52 | |
| Marque de niveau (ancienne 923-3738f-20) | ||||
| 223 | 6684852 | 2.15 | 2.58 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 224 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 225 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 226A | 6698514 | 15.60 | 18.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 227 | 6696493 | |||
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 228 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 230 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 231 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 232 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 233 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 234 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 235 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 236 | 6696454 | |||
| Garde de couverture | ||||
| 237 | 6696950 | 10.98 | 13.17 | |
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 238 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 239 | 6684750 | 4.29 | 5.14 | |
| Support de couvercle de sécurité | ||||
| 240 | 6696951 | 3.33 | 3.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 241 | 6696980 | |||
| Bague | ||||
| 242 | 6685068 | 1.15 | 1.38 | |
| Lame (ancien 797-37820-20) | ||||
| 243 | 6685067 | 5.28 | 6.33 | |
| Couvercle de sécurité comp. (ancien 441-37820-80) | ||||
| 244 | 6685066 | 14.53 | 17.43 | |
| Bague | ||||
| 245 | 6685070 | 1.15 | 1.38 | |
| Écrou M4 (ancien 991-01040-011) | ||||
| 246 | 6685069 | 1.15 | 1.38 | |
| Vis Ø 4*16 Noir | ||||
| 247 | 305812 | 1.04 | 1.24 | |
| Cordon d'arrêt | ||||
| 248 | 6696592 | 2.10 | 2.52 | |
| Câble d'accélérateur | ||||
| 249 | 6696593 | 5.10 | 6.12 | |
| Tube de protection | ||||
| 250 | 6696594 | 2.10 | 2.52 | |
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 251 | 6600499 | 10.65 | 12.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6696457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6684766 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504 | 6684768 | 2.15 | 2.58 | |
| Couvercle de coupe | ||||
| 504A | 6699756 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 6696448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6698711 | |||
| Trousse de réparation | ||||
| 601 | 6600040 | 33.83 | 40.59 | |
| Trousse de réparation | ||||
| 610 | 6600040 | 33.83 | 40.59 | |
