Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG25EUP2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

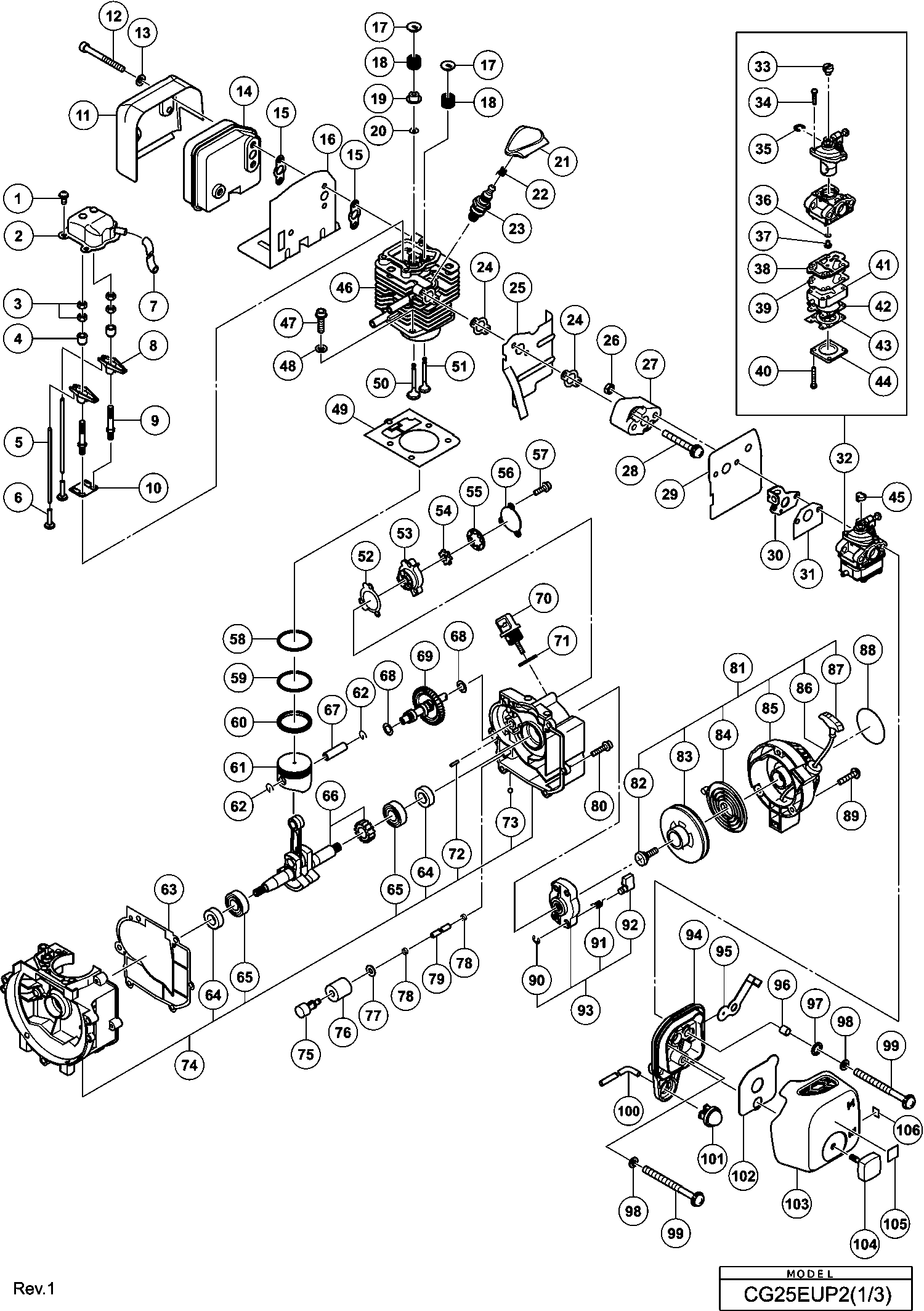

Dessins des Hikoki CG25EUP2
Liste de pièces de rechange des Hikoki CG25EUP2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis de machine (avec rondelle spéciale) M4x10 | ||||
| 1 | 307635 | 1.05 | 1.26 | |
| Couvercle d'Assemblage de Tête de Cylindre | ||||
| 2 | 6696440 | 1.80 | 2.16 | |
| Entretoise M5 (10 pces) | ||||
| 3 | 949566 | 1.04 | 1.24 | |
| Bras oscillant Pivot | ||||
| 4 | 6696438 | 1.04 | 1.24 | |
| Tige de poussée | ||||
| 5 | 6696437 | 1.80 | 2.16 | |
| Poussoir | ||||
| 6 | 6696432 | 3.75 | 4.50 | |
| Tuyau de Respiration | ||||
| 7 | 6696442 | 41.25 | 49.50 | |
| BRAS OSCILLANT | ||||
| 8 | 6696439 | 1.80 | 2.16 | |
| Boulon d'arbre | ||||
| 9 | 6696415 | 1.04 | 1.24 | |
| Guide de tige de poussée | ||||
| 10 | 6696414 | 1.04 | 1.24 | |
| Couvercle de protection thermique du silencieux De | ||||
| 11 | 6600329 | 4.80 | 5.76 | |
| Boulon hexagonal M5 | ||||
| 12 | 6685409 | 1.05 | 1.26 | |
| Bague | ||||
| 13 | 6685408 | 1.05 | 1.26 | |
| Silencieux | ||||
| 14 | 6696462 | 6.45 | 7.74 | |
| Joint de silencieux (a) | ||||
| 15 | 6696460 | 1.04 | 1.24 | |
| Plaque de guidage du vent (b) | ||||
| 16 | 6696461 | 2.55 | 3.06 | |
| Rétention de soupape | ||||
| 17 | 6696421 | 1.04 | 1.24 | |
| Ressort de soupape | ||||
| 18 | 6696420 | 1.04 | 1.24 | |
| Base de joint d'étanchéité de tige | ||||
| 19 | 6696418 | 1.04 | 1.24 | |
| Joint d'étanchéité de tige | ||||
| 20 | 6696419 | 1.04 | 1.24 | |
| Bouchon de bougie d'allumage | ||||
| 21 | 6696465 | 5.55 | 6.66 | |
| Fixation métallique du capuchon du connecteur | ||||
| 22 | 6696996 | 1.05 | 1.26 | |
| Bougie d'allumage (ancien 6696473) | ||||
| 23 | 6699310 | 17.40 | 20.88 | |
| Joint isolateur | ||||
| 24 | 6696450 | 1.04 | 1.24 | |
| Plaque de guidage du vent (a) | ||||
| 25 | 6696451 | 2.55 | 3.06 | |
| Entretoise M5 (10 pces) | ||||
| 26 | 949566 | 1.04 | 1.24 | |
| ISOLANT | ||||
| 27 | 6696452 | 3.45 | 4.14 | |
| Vis de machine (avec rondelle) M5x30 (noir) | ||||
| 28 | 880561 | 1.05 | 1.26 | |
| Joint de carburateur | ||||
| 29 | 6696954 | 1.05 | 1.26 | |
| Plaque de fixation du fil d'accélérateur (ancien 8 | ||||
| 30 | 6684629 | 4.29 | 5.14 | |
| Joint isolateur | ||||
| 31 | 6696956 | 1.05 | 1.26 | |
| Carburateur | ||||
| 32 | 6696957 | 76.04 | 91.24 | |
| Capuchon pivotant (ancien 560-07120-21/6684628) | ||||
| 45 | 6691337 | 1.15 | 1.38 | |
| Assemblage de cylindre (a) | ||||
| 46 | 6696413 | 66.96 | 80.36 | |
| Boulon hexagonal M5 | ||||
| 47 | 6696958 | 2.10 | 2.52 | |
| Bague | ||||
| 48 | 6685408 | 1.05 | 1.26 | |
| JOINT DE CYLINDRE | ||||
| 49 | 6696436 | 1.04 | 1.24 | |
| Soupape d'admission | ||||
| 50 | 6696417 | 3.75 | 4.50 | |
| Valve d'échappement | ||||
| 51 | 6696416 | 41.25 | 49.50 | |
| Joint de pompe | ||||
| 52 | 6696444 | 1.04 | 1.24 | |
| Pompe de Base | ||||
| 53 | 6696443 | 4.05 | 4.86 | |
| Rotor Intérieur | ||||
| 54 | 6696445 | 1.80 | 2.16 | |
| Rotor Exterieur | ||||
| 55 | 6696446 | 1.80 | 2.16 | |
| Couvercle de pompe | ||||
| 56 | 6696447 | 1.04 | 1.24 | |
| Boulon à trou hexagonal 4x15/ps (ancien 994-63040- | ||||
| 57 | 6684682 | 2.15 | 2.58 | |
| Première rondelle | ||||
| 58 | 6696429 | 8.85 | 10.62 | |
| Deuxième rondelle | ||||
| 59 | 6696430 | 9.60 | 11.52 | |
| Anneau d'huile | ||||
| 60 | 6696431 | 19.80 | 23.76 | |
| Piston | ||||
| 61 | 6696427 | 7.65 | 9.18 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 62 | 6684590 | 2.15 | 2.58 | |
| Joint de carter de vilebrequin | ||||
| 63 | 6696425 | 1.04 | 1.24 | |
| Joint d'huile | ||||
| 64 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 65 | 6684608 | 3.80 | 4.56 | |
| Vilebrequin | ||||
| 66 | 6696426 | 51.29 | 61.54 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 67 | 6684591 | 4.29 | 5.14 | |
| Chim | ||||
| 68 | 6696434 | 1.04 | 1.24 | |
| Arbre à Cames Ass'y | ||||
| 69 | 6696433 | 11.85 | 14.22 | |
| Bouchon d'huile | ||||
| 70 | 6696449 | 1.04 | 1.24 | |
| Joint torique (d.i. 13,8) | ||||
| 71 | 6696959 | 1.05 | 1.26 | |
| Rouleau à aiguilles D3 | ||||
| 72 | 6685391 | 1.05 | 1.26 | |
| Boule d'acier D4 (10 Pcs.) | ||||
| 73 | 321905 | 4.80 | 5.76 | |
| Ensemble du carter de vilebrequin (b) | ||||
| 74 | 6696960 | 66.55 | 79.86 | |
| Corps de filtre à huile | ||||
| 75 | 6685310 | 1.05 | 1.26 | |
| Filtre à huile (ancien 487-32712-20/6696804) | ||||
| 76 | 6690919 | 1.15 | 1.38 | |
| Bague | ||||
| 77 | 6685407 | 1.05 | 1.26 | |
| Clip D6 | ||||
| 78 | 6685311 | 1.05 | 1.26 | |
| Tuyau de Carburant | ||||
| 79 | 6696435 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 80 | 6698388 | 1.05 | 1.26 | |
| Caisson de Démarrage à Rappel Assemblé | ||||
| 81 | 6696470 | 10.65 | 12.78 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 86 | 6693168 | 2.31 | 2.78 | |
| Vis de Blocage d'Étanchéité M4x25 | ||||
| 89 | 6696472 | 1.04 | 1.24 | |
| Poulie de démarrage | ||||
| 93 | 6696471 | 5.10 | 6.12 | |
| Assemblage du Corps de Nettoyage | ||||
| 94 | 6696455 | 1.80 | 2.16 | |
| Comp. de plaque d'étranglement | ||||
| 95 | 6697368 | 2.10 | 2.52 | |
| Collier 8 (ancien 657-3252a-20) | ||||
| 96 | 6684659 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 97 | 6684658 | |||
| Bague | ||||
| 98 | 6685407 | 1.05 | 1.26 | |
| Vis à machine M5 | ||||
| 99 | 6696961 | 1.05 | 1.26 | |
| Tuyau de Carburant L70 | ||||
| 100 | 6699014 | 1.65 | 1.98 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 101 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 102 | 6696459 | 1.04 | 1.24 | |
| Couvercle de Nettoyage | ||||
| 103 | 6696458 | 2.55 | 3.06 | |
| Boulon | ||||
| 104 | 6684655 | 6.44 | 7.72 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 105 | 6699000 | 1.04 | 1.24 | |
| Plaque de marque (t) | ||||
| 106 | 6600327 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M5x12 (avec rondelle) | ||||
| 121 | 6699176 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | 305583 | |||
| Caoutchouc anti-vibration (a) | ||||
| 123 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 124 | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 125 | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 126 | 6696964 | 3.33 | 3.99 | |
| Vis taraudeuse D4.5x16 | ||||
| 128 | 6698878 | 1.20 | 1.44 | |
| Couvercle de moteur (avec bande d'aluminium) | ||||
| 129 | 6600421 | 18.98 | 22.77 | |
| Boulon d'escalier | ||||
| 131 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 132 | 6684648 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | 6696965 | |||
| Embrayage | ||||
| 134 | 6696948 | 11.64 | 13.96 | |
| Bague | ||||
| 135 | 6684642 | 2.15 | 2.58 | |
| Ecrou | ||||
| 136 | 6685337 | 1.05 | 1.26 | |
| Bague | ||||
| 137 | 6685410 | 1.05 | 1.26 | |
| Rotor à Aimants | ||||
| 138 | 6696464 | 14.40 | 17.28 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 139 | 6698388 | 1.05 | 1.26 | |
| Bobine | ||||
| 140 | 6696463 | 16.78 | 20.13 | |
| Câble d'Arrêt | ||||
| 141 | 6696467 | 2.55 | 3.06 | |
| Tube d'isolation de cordon | ||||
| 142 | 6696966 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | 6696466 | |||
| Circlips Ø12 (x10) paquet de 10 | ||||
| 144 | 939542 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 146 | 305583 | |||
| Bague | ||||
| 147 | 6685408 | 1.05 | 1.26 | |
| Carter de ventilateur (a) Depuis 11 2013 | ||||
| 148 | 6600330 | 14.71 | 17.66 | |
| Arbre d'embrayage (ancien 6696481) | ||||
| 149 | 6698793 | 10.20 | 12.24 | |
| Vis Ø 4*16 Noir | ||||
| 150 | 305812 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 151 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 152 | 6696490 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 153 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 154 | 6696489 | 1.04 | 1.24 | |
| Poignée (a) | ||||
| 155 | 6696486 | 3.45 | 4.14 | |
| Interrupteur d'arrêt | ||||
| 156A | 6601275 | 1.35 | 1.62 | |
| Cordon d'arrêt | ||||
| 157 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 158 | 6696967 | 1.05 | 1.26 | |
| Câble des gaz (eu) | ||||
| 159 | 6696492 | 6.45 | 7.74 | |
| Resevoir | ||||
| 160 | 6696474 | 4.05 | 4.86 | |
| Corps de filtre de pompe (ancien 675-11600-90/6692 | ||||
| 161 | 6685199 | 4.45 | 5.34 | |
| BATI | ||||
| 162 | 6696477 | 1.80 | 2.16 | |
| Coller | ||||
| 163 | 6696478 | 1.04 | 1.24 | |
| Bague | ||||
| 164 | 6685408 | 1.05 | 1.26 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 165 | 6684709 | 2.15 | 2.58 | |
| Clip D6 | ||||
| 166 | 6685311 | 1.05 | 1.26 | |
| Tuyau de Carburant | ||||
| 167 | 6698717 | 9.75 | 11.70 | |
| Tuyau de Carburant L70 | ||||
| 168A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 169 | 6697846 | 1.04 | 1.24 | |
| Passage de tuyau d'alimentation en carburant (anci | ||||
| 170 | 6688156 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 171 | 6696479 | |||
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 191 | 302086 | 1.05 | 1.26 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 192 | 323837 | 1.68 | 2.01 | |
| Poignée (b) | ||||
| 193 | 6696590 | 3.13 | 3.75 | |
| Vis machine M5x30 (noir) | ||||
| 194 | 323041 | 1.05 | 1.26 | |
| Cordon d'arrêt | ||||
| 195 | 6696592 | 2.10 | 2.52 | |
| Câble d'accélérateur | ||||
| 196 | 6696593 | 5.10 | 6.12 | |
| Tube de protection | ||||
| 197 | 6696594 | 2.10 | 2.52 | |
| POIGNEE DROITE | ||||
| 198 | 6698637 | 19.11 | 22.94 | |
| Support de poignée (b) (ancien 6696577) | ||||
| 199 | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 200 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 201 | 6684714 | 2.15 | 2.58 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 202 | 6684709 | 2.15 | 2.58 | |
| Support de poignée (a) (ancien 6696576) | ||||
| 203 | 6600500 | 4.20 | 5.04 | |
| Poignée (a) | ||||
| 204 | 6696588 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 205 | 302012 | 1.05 | 1.26 | |
| POIGNEE GAUCHE | ||||
| 206 | 6698638 | 22.83 | 27.39 | |
| Barrière | ||||
| 207 | 6696973 | 3.33 | 3.99 | |
| Boulon (noire) M6 | ||||
| 208 | 6696974 | 1.68 | 2.01 | |
| Entretoise M5 (10 pces) | ||||
| 209 | 949566 | 1.04 | 1.24 | |
| Poignée en boucle | ||||
| 210 | 6696975 | 8.98 | 10.77 | |
| Carter | ||||
| 211 | 6699402 | 50.33 | 60.39 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 212 | 6684737 | 2.15 | 2.58 | |
| Porte-fraise (a) | ||||
| 213 | 6696977 | 13.33 | 15.99 | |
| Porte-fraise (b) | ||||
| 214 | 6698659 | 13.04 | 15.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 215 | 6699188 | |||
| Écrou en U (main gauche) M10 pour Irl | ||||
| 216 | 335759 | 1.04 | 1.24 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 217 | 6695414 | 1.15 | 1.38 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 218 | 949664 | 3.75 | 4.50 | |
| Couvercle Blacket | ||||
| 219 | 6696494 | 1.80 | 2.16 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 220 | 6684714 | 2.15 | 2.58 | |
| Étiquette d'avertissement (haie) | ||||
| 221 | 6600328 | 1.04 | 1.24 | |
| Marque de précaution Hitachi | ||||
| 222 | 6600450 | 1.80 | 2.16 | |
| Marque de niveau (b) | ||||
| 223 | 6600446 | 1.80 | 2.16 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 224 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 225 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 226 | 6698514 | 15.60 | 18.72 | |
| Suspension | ||||
| 227A | 6600504 | 1.20 | 1.44 | |
| Capuchon (a) | ||||
| 228 | 6698515 | 2.10 | 2.52 | |
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 229 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 231 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 232 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 233 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 234 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 235 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 236 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 237 | 6696454 | |||
| Garde de couverture | ||||
| 238 | 6696950 | 10.98 | 13.17 | |
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 239 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 240 | 6684750 | 4.29 | 5.14 | |
| Support de couvercle de sécurité | ||||
| 241 | 6696951 | 3.33 | 3.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 242 | 6696980 | |||
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 243 | 6600499 | 10.65 | 12.78 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 244 | 949236 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6696457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504A | 6684768 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506A | 6601420 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6698711 | |||
