Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG24EKD'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki CG24EKD

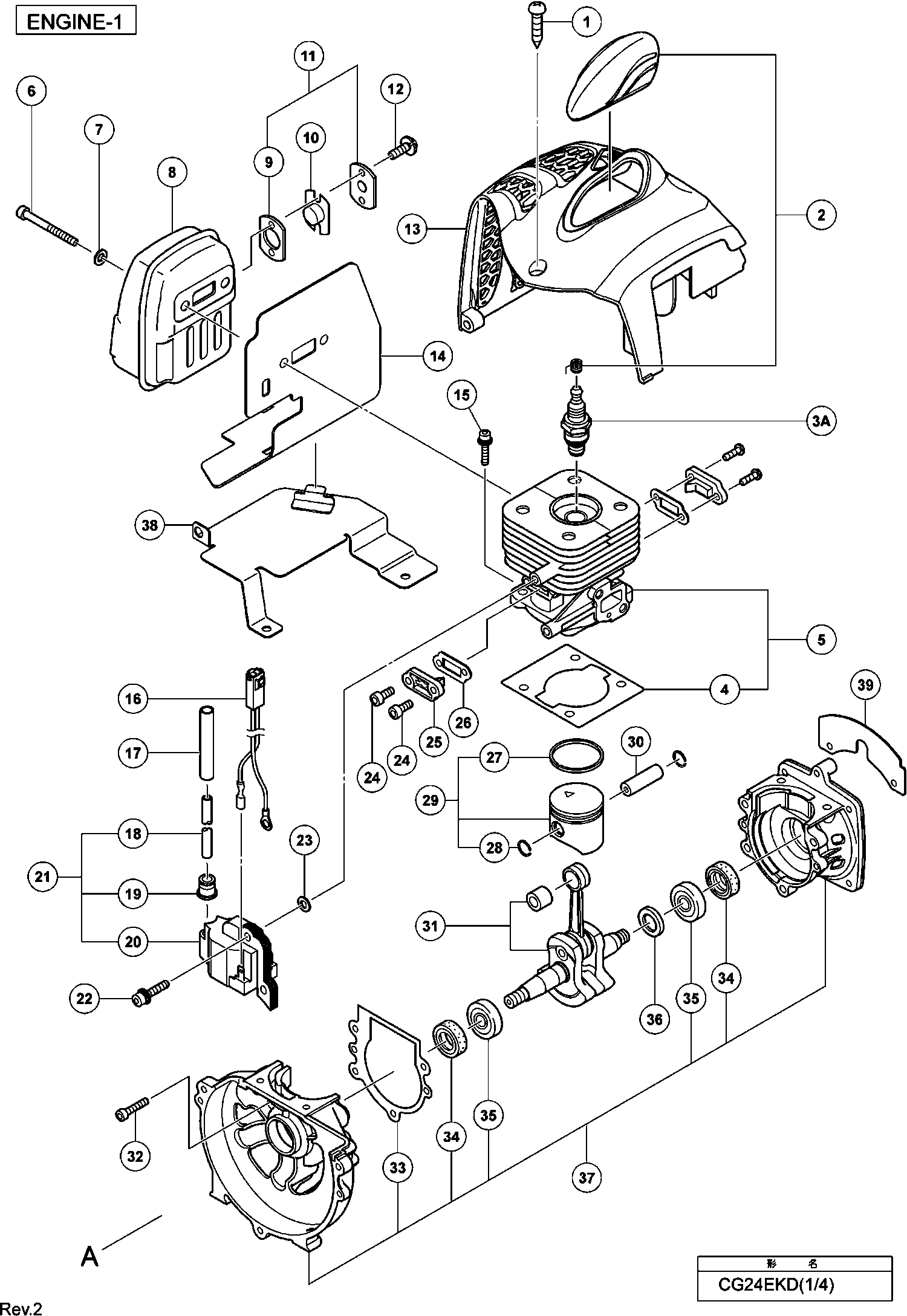

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki CG24EKD

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Vis autotaraudeuse D4.5x12 (ancien 990-73045-124)
1 6684637 2.15 2.58
Capuchon de bougie d'allumage Ass'y (ancien 157-52
2 6684583 9.40 11.28
Bougie Bmr7a
3A 6699316 8.91 10.70
Joint de cylindre (ancien 017-52200-20)
4 6684587 2.15 2.58
Ensemble de cylindre (ancien 001-52200-90)
5 6684585 66.10 79.32
Boulon à trou hexagonal M6x55 (ancien 990-51060-55
6 6684638 2.15 2.58
Bague
7 6684639 2.15 2.58
Silencieux Comp. (ancien 706-52200-80) (ancien 668
8 6684640 29.95 35.94
Joint spécial de silencieux (ancien751-52200-20/66
9 6684650 2.15 2.58
Arrêt d'étincelle (ancien 732-52200-20)
10 6684652 4.29 5.14
Pas d'informations disponibles, non commandable
11 6684843
Vis M4x8/ws (ancien 994-36040-081)
12 6684651 2.15 2.58
Protecteur de silencieux (ancien 738-52200-20)
13 6684635 12.38 14.85
Bouclier thermique
14 6684641 8.58 10.29
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
15 6684586 2.15 2.58
Pas d'informations disponibles, non commandable
16 6684603
Tube isolant 50l (ancien 250-06500-20)
17 6684597 2.15 2.58
Câble haute tension (ancien 178-20559-20)
18 6684596 4.29 5.14
Capuchon en Caoutchouc
19 6684602 2.15 2.58
Vis Ø4x18 Till H124040
22 6684599 2.15 2.58
Rondelle (ancien 182-0186a-20)
23 6684600 2.15 2.58
Boulon à trou hexagonal M4x12/s (ancien 994-61040-
24 6684595 2.15 2.58
Couvercle d'admission (ancien 052-52200-20)
25 6684594 2.15 2.58
Emballage de couverture (ancien 050-52200-20)
26 6684593 2.15 2.58
Anneau de piston (ancien 041-01601-20)
27 6684588 8.58 10.29
Circlip de goupille de piston (ancien 039-00601-20
28 6684590 2.15 2.58
Ensemble Piston (ancien 030-52200-90)
29 6684589 34.19 41.02
Goupille de Piston (ancien 037-07045-20)
30 6684591 4.29 5.14
Vilebrequin
31 6684592 46.74 56.08
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
32 6684586 2.15 2.58
Joint de carter (ancien 090-52200-20)
33 6684609 2.15 2.58
Joint d'huile
34 6684607 4.29 5.14
Roulement à billes 6001 C3
35 6684608 3.80 4.56
Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
36 6684604 2.15 2.58
Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
36 6684605 2.15 2.58
Ensemble du Carter (ancien 072-52200-90)
37 6684606 54.45 65.34
Bouclier thermique
38 6684844 8.58 10.29
Plaque de partition (ancienne 802-52210-20)
39 6684845 2.15 2.58
Pas d'informations disponibles, non commandable
51 6684668
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
52 6684667 2.15 2.58
Caoutchouc anti-vibrateur
53 6684666 4.29 5.14
Support de tuyau (a)
54A 6698643 2.10 2.52
Support de tuyau (b)
55A 6698644 2.10 2.52
Caoutchouc anti-vibrateur
56 6684665 4.29 5.14
Pas d'informations disponibles, non commandable
57 6684846
Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7
58 6684636 2.15 2.58
Boulon à trou hexagonal M5x18/ws (ancien 994-64050
59 6684647 2.15 2.58
Enveloppe De Ventilateur
60 6684669 25.16 30.20
Arbre d'embrayage (ancien 6696481)
61A 6698793 10.20 12.24
Boulon d'étape (ancien 357-0075t-20)
62 6684646 2.15 2.58
Bague
63 6684648 2.15 2.58
Plaque d'embrayage A 0.5 (ancienne 348-0630a-20/66
64 6684645 2.15 2.58
Ressort d'embrayage (ancien 342-0630b-20)
65 6684644 2.15 2.58
Chaussure d'accouplement
66 6684643 11.55 13.86
Bague
67 6684642 2.15 2.58
Écrou M8 (ancien 991-01080-011/327325/332299/72660
68 6684612 2.15 2.58
Rondelle M8 (ancien 992-01080-011)
69 6684611 2.15 2.58
Anneau d'arrêt C-12 Extérieur
71 6684664 2.15 2.58
Bague de retenue D4e (ancien 993-55040-001)
81 6685101 1.15 1.38
Ressort de griffe de démarrage (ancien 790-06097-2
82 6684684 4.29 5.14
Pince d'allumage (ancien 788-0651h-20)
83 6684685 4.29 5.14
Poulie de démarrage Ass'y (ancien 798-0651h-90)
84 6684681 13.20 15.84
Vis de réglage (ancienne 839-03045-20)
85 6684679 2.15 2.58
Plaque came (ancienne 759-0651h-20)
86 6684678 6.44 7.72
Ressort d'amortisseur (ancien 758-0651h-20)
87 6684677 8.58 10.29
Ressort de rappel (ancien 780-06097-20/6697591)
89 6684675 11.55 13.86
Corde de démarrage 3.5x860 (ancien 783-0720f-20/66
90 6684674 4.29 5.14
Boîtier de Démarreur à Rappel Comp. (ancien 772-07
91 6684673 19.06 22.88
Boulon à trou hexagonal 4x15/ps (ancien 994-63040-
92 6684682 2.15 2.58
Poignée de démarrage
93 6684680 2.15 2.58
Boulon hexagonal 6x50 (ancien 990-21060-504)
112 6684824 2.15 2.58
Bouton de la poignée (ancien 512-3338p-20)
113 6684823 4.29 5.14
Bague
114 6684822 2.15 2.58
Boulon à tête hexagonale M5x12 (ancien 990-51050-1
115 6684829 2.15 2.58
Rondelle D.5
116 6684834 2.15 2.58
Boulon à tête hexagonale (w/button) m6 (ancien 990
117 6684825 2.15 2.58
Bague
118 6684826 2.15 2.58
Petite rondelle 6 Noir (ancien 992-00060-061)
119 6684827 2.15 2.58
Pas d'informations disponibles, non commandable
120 6684818
Entretoise (ancien 360-33315-20)
121 6684819 4.29 5.14
Bague
122 6684820 2.15 2.58
Anneau d'arrêt C-10, Extérieur (ancien 993-50010-0
123 6684821 2.15 2.58
Pas d'informations disponibles, non commandable
124 6684836
Hex.nut 6 (ancien 6684792/991-01060-041/790444)
125 6684835 2.15 2.58
Bague (ancien 347-38466-20)
126 6684833 2.15 2.58
Arbre d'entraînement B 783l (ancien 036-38190-20)
127 6684832 20.73 24.87
Pas d'informations disponibles, non commandable
128 6684830
Pas d'informations disponibles, non commandable
129 6684831
Ecrou à chapeau 6 (ancien 991-42060-012)
130 6684828 2.15 2.58
Boîtier d'assemblage (ancien 280-38466-90)
131 6684817 38.58 46.29
Arbre d'entraînement A (ancien 035-38466-80)
132 6684814 39.03 46.83
Barrière (noir) (ancien 520-37277-20)
133 6684837 9.40 11.28
Boulon 6x43/p (noir) (ancien 994-23060-432)
134 6684838 2.15 2.58
Tuyau principal Comp. (ancien 341-77157-80)
136 6684815 69.88 83.85
Cintre (ancien 335-77350-80)
137 6684705 8.58 10.29
Collier de cintre (ancien 334-77350-20)
138 6684704 4.29 5.14
Support de fixation de cintre (ancien 337-77350-80
139 6684706 6.44 7.72
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
140 6684709 2.15 2.58
Ensemble levier de gaz (ancien 870-77154-90)
141 6684790 66.10 79.32
Vis M5x20 (ancien 994-31050-203)
142 6684803 2.15 2.58
Vis M4x20 (noire) (ancienne 993-46040-202)
143 6684725 2.15 2.58
Câble d'accélérateur
144 6684797 46.74 56.08
Bouton d'arrêt Comp. (ancien 156-77154-80)
145 6684799 20.73 24.87
Fil de commande de gaz 4t (ancien 887-77154-80)
146 6684798 12.38 14.85
Tube de protection 7x185l (ancien 164-07018-50)
147 6684800 2.15 2.58
Levier de sécurité (ancien 253-38400-20)
148 6684721 6.44 7.72
Levier de gaz (ancien 880-38400-20)
149 6684804 8.58 10.29
Bouchon aveugle (ancien 322-38400-20)
150 6684724 2.15 2.58
Ressort de rappel (ancien 832-38400-20)
151 6684722 2.15 2.58
Pas d'informations disponibles, non commandable
152 6684727
Marque de niveau (ancienne 923-3738f-20)
154 6684852 2.15 2.58
Marque de niveau (ancienne 923-33700-20)
155 6684851 2.15 2.58
Carter
181 6684731 128.11 153.74
Pas d'informations disponibles, non commandable
182 6684745
Couvercle de Protection (ancien 308-77350-20)
183 6684743 6.44 7.72
Capuchon de Support de Coupe (ancien 311-77350-20)
184 6684744 8.58 10.29
Support de Coupe (ancien 310-77350-20)
185 6684742 25.71 30.86
Anneau d'arrêt C-28.inner (ancien 993-51028-002)
186 6684741 2.15 2.58
Pas d'informations disponibles, non commandable
187 6684740
Arbre d'engrenage (ancien 304-77350-20)
188 6684739 24.05 28.86
Ensemble de pignon de vitesse (ancien 301-77350-00
189 6684752 33.43 40.11
Roulement à billes n°608
190 6684738 8.58 10.29
Boulon (avec plus) M6x8 (ancien 990-23060-080)
191 6684737 2.15 2.58
Boulon à trou hexagonal M5x30/ws (ancien 994-64050
192 6684973 2.15 2.58
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
193 6684667 2.15 2.58
Boîtier d'engrenage 24 (ancien 300-77350-20)
194 6684736 42.80 51.36
Roulement à billes
195 6684734 8.58 10.29
Roulement à billes 609z ST
196 6684735 8.58 10.29
Arrêt Anneau 9 (ancien 993-54009-002) Nouveau
197 6684733 2.15 2.58
Arrêt Anneau C-24.inner (ancien 993-51024-002)
198 6684732 2.15 2.58
VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
199 6684714 2.15 2.58
Support de Couverture (ancien 442-77154-20)
200 6684746 4.29 5.14
Garde de Lame 24 Ce (ancien 441-38505-20)
201 6684747 30.70 36.84
Support de couvercle de sécurité (ancien 445-37380
202 6684748 4.29 5.14
Lame (ancienne 797-38331-20)
203 6684754 8.58 10.29
Vis autotaraudeuse 5x20 (ancien 993-17052-002)
204 6684753 2.15 2.58
Garde de couvert (ancien 447-38455-20)
205 6684749 14.98 17.97
Vis autotaraudeuse 4x14 (ancien 993-48040-142)
206 6684751 2.15 2.58
Lame (ancien 797-37714-20)
207 6684750 4.29 5.14
Joint d'isolation (ancien 403-52210-20)
221 6684613 2.15 2.58
Ensemble d'isolants (ancien 404-52200-90)
222 6684840 10.23 12.27
Joint de carburateur (ancien 402-0656a-20)
223 6684616 2.15 2.58
Plaque de fixation du fil d'accélérateur (ancien 8
224 6684629 4.29 5.14
Joint de carburateur (ancien 402-0602K-21/6689836)
225 6684615 2.15 2.58
Set de carburateur
226 6684624 128.11 153.74
Pas d'informations disponibles, non commandable
227 6684628
Vis Ø5x25 Ws (2)
228 6684617 2.15 2.58
Pivot (ancien 539-25120-20)
229 6684697 6.44 7.72
Vis de réglage de l'accélérateur (ancien 548-25140
230 6684698 4.29 5.14
Bague d'arrêt (ancien 489-25100-20)
231 6684696 2.15 2.58
O-RING (ancien 550-25100-20)
232 6684695 4.29 5.14
Pas d'informations disponibles, non commandable
233 6684854
Corps de pompe comp. (ancien 575-25608-80)
234 6684686 36.15 43.38
Diaphragme de mesure (ancien 474-25601-20)
235 6684690 18.00 21.60
Corps d'amorçage (ancien 447-25108-20)
236 6684689 6.44 7.72
Couvercle de membrane (ancien 476-25151-20)
237 6684688 8.58 10.29
Diaphragme de pompe (ancien 576-25100-20 & 6696325
238 6684693 8.58 10.29
Joint de pompe (ancien 577-25292-20 & 6696321)
239 6684692 29.19 35.02
Écran d'entrée (ancien 578-25007-20)
240 6684700 4.29 5.14
Joint de diaphragme (ancien 475-25153-20)
241 6684691 8.58 10.29
Pompe d'amorçage comp. (ancien 442-25151-80)
242 6684687 16.34 19.60
Vis de réglage (ancien 548-25151-20 & 6696324)
243 6684699 2.15 2.58
Corps de nettoyeur Comp. (ancien 423-00070-81)
244 6684656 8.58 10.29
Soupape d'étranglement (ancien 528-07143-81)
245 6684657 4.29 5.14
Pas d'informations disponibles, non commandable
246 6684658
Collier 8 (ancien 657-3252a-20)
247 6684659 2.15 2.58
Élément de filtre à air
248 6684654 2.15 2.58
Couvercle du filtre à air
249 6684653 6.44 7.72
Bague
250 6684661 2.15 2.58
Rondelle (ancienne 992-10050-012)
251 6684662 2.15 2.58
Vis M5x60 (ancien 990-11050-602)
252 6684660 2.15 2.58
Boulon
253 6684655 6.44 7.72
Pas d'informations disponibles, non commandable
254 6684853
Réservoir (blanc) (ancien 591-52200-20)
271 6684621 19.06 22.88
Collier C (ancien 659-04300-20)
272 6684623 2.15 2.58
Tuyau de carburant Ass'y (ancien 223-0097a-90)
273 6684618 4.29 5.14
Clip.6.3 Dia. (ancien 680-00731-20)
274 6684619 2.15 2.58
Pas d'informations disponibles, non commandable
275 6684620
Pipe à carburant 3x5x65 (ancien 700-03005-06)
276 6684626 2.15 2.58
Grommet de retour (ancien 6684627)
277A 6697846 1.04 1.24
Chaîne de bouchon de réservoir
278A 6698732 1.20 1.44
Plus disponible, pas de remplacement
279A 6698402
Bague
280 6684632 2.15 2.58
Bague
281 6684633 2.15 2.58
Pas d'informations disponibles, non commandable
282 6684631
Support (ancien 940-52200-20)
283 6684630 6.44 7.72
Vis Ø5x25 Ws (2)
284 6684617 2.15 2.58
Boulon à trou héxagonal 5x20/ps (ancien 994-63050-
285 6684634 2.15 2.58
Bobine (ancien 787-33830-20)
302 6684760 15.58 18.69
Œillet (ancien 788-33830-20)
303 6684762 4.29 5.14
Couvercle du corps de coupe (ancien 789-33830-20)
304 6684761 36.15 43.38
Écrou de montage L-m10x1.25 (ancien 356-3383b-20)
305 6684756 9.08 10.89
Corps de coupe (ancien 786-33830-20)
306 6684757 22.69 27.22
Écrou spécial (ancien 315-33830-20)
307 6684758 9.40 11.28
Ressort de bobine (ancien 793-33830-20)
308 6684759 4.29 5.14
Pas d'informations disponibles, non commandable
309 6684755
Protecteur de bobinage (ancien 307-37307-20)
310 6684763 4.29 5.14
Pas d'informations disponibles, non commandable
501 6684764
Pas d'informations disponibles, non commandable
502A 875769
Pas d'informations disponibles, non commandable
506 6684813

Votre panier contient 0 de produits.
