Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG24EA2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

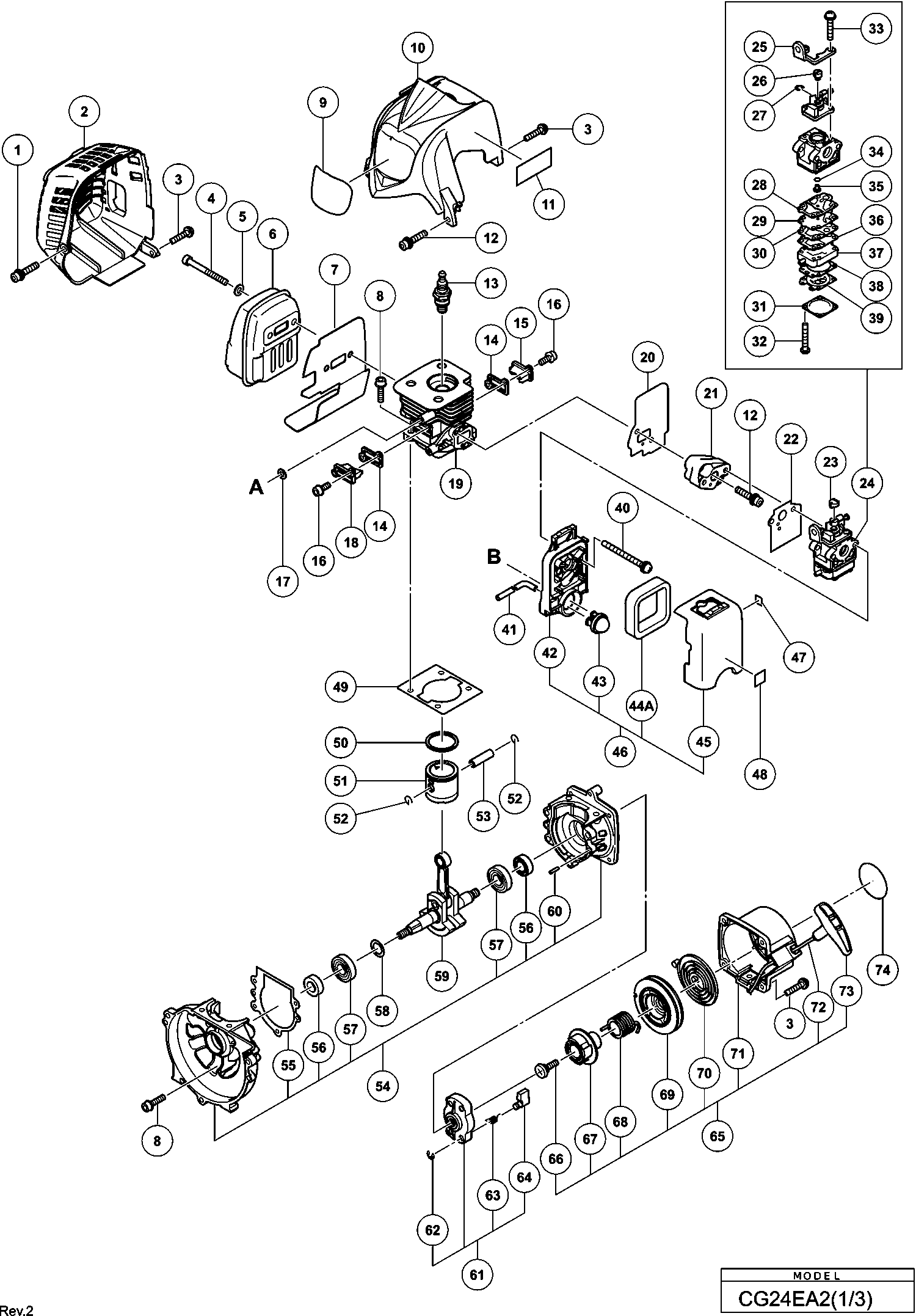

Dessins des Hikoki CG24EA2
Liste de pièces de rechange des Hikoki CG24EA2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon à tête hexagonale M5x30 avec verrou d'étanc | ||||
| 1 | 6698950 | 1.20 | 1.44 | |
| Couverture de silencieux | ||||
| 2 | 6600319 | 6.30 | 7.56 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 3 | 307606 | 1.05 | 1.26 | |
| Hex. Douille Hd. Boulon M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 5 | 949432 | 1.05 | 1.26 | |
| Échappement (b) | ||||
| 6 | 6600461 | 7.50 | 9.00 | |
| PROTECTEUR THERMIQUE | ||||
| 7 | 6600320 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 6698386 | |||
| Couvercle de cylindre | ||||
| 10 | 6699128 | 4.35 | 5.22 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 12 | 6698844 | 1.20 | 1.44 | |
| Bougie Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.70 | |
| Joint du couvercle | ||||
| 14 | 6698468 | 1.05 | 1.26 | |
| Couvercle de soupape d'échappement (a) | ||||
| 15 | 6698469 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 6698385 | |||
| Plus disponible, pas de remplacement | ||||
| 17 | 6698700 | |||
| Couvercle de soupape d'échappement (b) | ||||
| 18 | 6698470 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 19 | 6698465 | |||
| Joint | ||||
| 20 | 6699437 | 1.04 | 1.24 | |
| Isolateur de carburateur | ||||
| 21 | 6698387 | 3.15 | 3.78 | |
| Joint de carburateur | ||||
| 22 | 6698405 | 2.10 | 2.52 | |
| Plus disponible, pas de remplacement | ||||
| 23 | 6691337 | |||
| Assemblage de carburateur Wyc-28 | ||||
| 24 | 6698474 | 55.14 | 66.16 | |
| Support de Réglage de Câble | ||||
| 25 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 26 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 28 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 29 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.14 | |
| GICLEUR PRINCIPAL N° 32.5 | ||||
| 35 | 6697842 | 4.80 | 5.76 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 37 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 39 | 6684690 | |||
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 40 | 307224 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 41B | 6601444 | |||
| Pas d'informations disponibles, non commandable | ||||
| 42 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.12 | |
| Plus disponible, pas de remplacement | ||||
| 44A | 6600704 | |||
| Pas d'informations disponibles, non commandable | ||||
| 45 | 6696831 | |||
| Assemblée de nettoyeur d'air | ||||
| 46 | 6696549 | 9.13 | 10.95 | |
| Plaque de marque (t) | ||||
| 47 | 6600327 | 1.04 | 1.24 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 48 | 6699000 | 1.04 | 1.24 | |
| Joint de cylindre (ancien 017-52200-20) | ||||
| 49 | 6684587 | 2.15 | 2.58 | |
| Anneau de piston | ||||
| 50 | 6698404 | 4.20 | 5.04 | |
| Piston | ||||
| 51 | 6698368 | 7.28 | 8.73 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 52 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 53 | 6684591 | 4.29 | 5.14 | |
| Ensemble du Carter (ancien 072-52200-90) | ||||
| 54 | 6684606 | 54.45 | 65.34 | |
| Joint de carter (ancien 090-52200-20) | ||||
| 55 | 6684609 | 2.15 | 2.58 | |
| Joint d'huile | ||||
| 56 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 57 | 6684608 | 3.80 | 4.56 | |
| CALE D'EPAISSEUR | ||||
| 58 | 6696945 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 59 | 6696533 | 32.31 | 38.78 | |
| Goupille 4x12 | ||||
| 60 | 6696947 | 1.05 | 1.26 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 61 | 6684681 | 13.20 | 15.84 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 62 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 63 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 6699995 | |||
| ENSEMBLE NOUVEAU CORPS DE DÉMARREUR À RAPPEL | ||||
| 65A | 6601570 | 15.81 | 18.98 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 67 | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 69 | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 13.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 6684673 | |||
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 72 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 73 | 6684680 | 2.15 | 2.58 | |
| Vis Ø 4*16 Noir | ||||
| 91 | 305812 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 92 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 93 | 6696490 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 94 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 95 | 6696489 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 96A | 6601275 | |||
| Cordon d'arrêt | ||||
| 97 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 98 | 6696967 | 1.05 | 1.26 | |
| Câble d'accélérateur | ||||
| 99 | 6696560 | 4.18 | 5.01 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 6696486 | |||
| Pas d'informations disponibles, non commandable | ||||
| 101 | 6699176 | |||
| Boulon à trou hexagonal 5x22/s (ancien 994-61050-2 | ||||
| 102 | 6695492 | 1.15 | 1.38 | |
| Caoutchouc anti-vibration (a) | ||||
| 103 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 104 | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 105 | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 106 | 6696964 | 3.33 | 3.99 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 107 | 939542 | 1.50 | 1.80 | |
| Enveloppe De Ventilateur | ||||
| 108 | 6699129 | 8.25 | 9.90 | |
| ARBRE D'EMBRAYAGE | ||||
| 109 | 6699400 | 8.85 | 10.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 110 | 6696469 | |||
| Bague | ||||
| 111 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 112 | 6696546 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 113 | 6696948 | |||
| Rondelle | ||||
| 114 | 6696547 | 1.05 | 1.26 | |
| Ecrou | ||||
| 115 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 116 | 323212 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 117 | 6698388 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 118 | 6699464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 119A | 6601421 | |||
| Pas d'informations disponibles, non commandable | ||||
| 120 | 6699186 | |||
| Cord | ||||
| 121 | 6696544 | 1.05 | 1.26 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 122 | 6684899 | 2.15 | 2.58 | |
| Câble de Terre | ||||
| 123 | 6696545 | 1.05 | 1.26 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 30.86 | |
| Entretoise (1) | ||||
| 125 | 6699558 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 126 | 6698931 | |||
| Plus disponible, pas de remplacement | ||||
| 126A | 6600358 | |||
| Tuyau de Carburant | ||||
| 127 | 6698716 | 3.45 | 4.14 | |
| Tuyau de Carburant L70 | ||||
| 128A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 129 | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 130 | 6698402 | |||
| Chaîne de bouchon de réservoir | ||||
| 131 | 6698732 | 1.20 | 1.44 | |
| Resevoir | ||||
| 132 | 6600317 | 7.95 | 9.54 | |
| Réservoir (c) | ||||
| 132A | 6600354 | 3.45 | 4.14 | |
| Filtre à pompe | ||||
| 133 | 6600351 | 2.70 | 3.24 | |
| Plus disponible, pas de remplacement | ||||
| 134 | 6696949 | |||
| Support (ancien 940-07350-20) | ||||
| 135 | 6694787 | 3.30 | 3.96 | |
| Boulon (avec bride) L27.8 | ||||
| 136 | 6698991 | 1.20 | 1.44 | |
| Poignée en boucle | ||||
| 151 | 6696975 | 8.98 | 10.77 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 152 | 949556 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 153 | 6600446 | |||
| Marque de niveau (ancienne 923-33700-20) | ||||
| 154 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 155 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 156 | 6698514 | 15.60 | 18.72 | |
| Suspension | ||||
| 157A | 6600504 | 1.20 | 1.44 | |
| Capuchon (a) | ||||
| 158 | 6698515 | 2.10 | 2.52 | |
| Boulon (noire) M6 | ||||
| 159 | 6696974 | 1.68 | 2.01 | |
| Barrière | ||||
| 160 | 6696973 | 3.33 | 3.99 | |
| Carter | ||||
| 161 | 6699402 | 50.33 | 60.39 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 162 | 6684737 | 2.15 | 2.58 | |
| Porte-fraise (a) | ||||
| 163 | 6696977 | 13.33 | 15.99 | |
| Porte-fraise (b) | ||||
| 164 | 6698659 | 13.04 | 15.64 | |
| CACHE-ÉCROU | ||||
| 165 | 6699188 | 6.60 | 7.92 | |
| Écrou en U (main gauche) M10 pour Irl | ||||
| 166 | 335759 | 1.04 | 1.24 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 167 | 6695414 | 1.15 | 1.38 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 168 | 949664 | 3.75 | 4.50 | |
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 169 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 171 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 172 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 173 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 174 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 175 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 176 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 177 | 6696454 | |||
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 178 | 6684714 | 2.15 | 2.58 | |
| Couvercle Blacket | ||||
| 179 | 6696494 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 180 | 6600447 | |||
| Pas d'informations disponibles, non commandable | ||||
| 181 | 6696980 | |||
| Support de couvercle de sécurité | ||||
| 182 | 6696951 | 3.33 | 3.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 183 | 6696950 | |||
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 184 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 185 | 6684750 | 4.29 | 5.14 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 186 | 949236 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505A | 6601420 | |||
