Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG22EAS'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

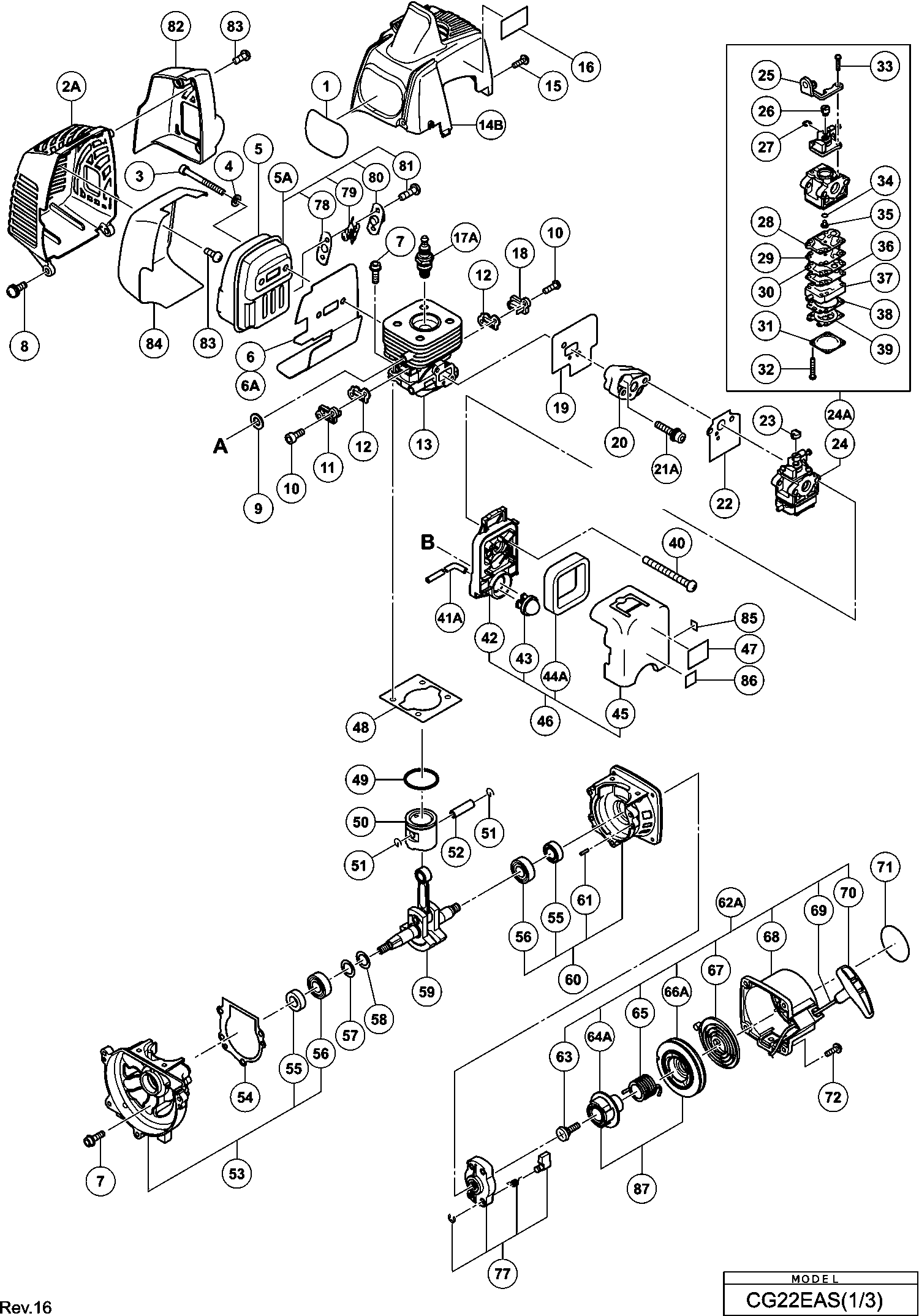

Dessins des Hikoki CG22EAS
Liste de pièces de rechange des Hikoki CG22EAS
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Protecteur de silencieux depuis 11 2013 | ||||
| 2A | 6600338 | 3.30 | 3.96 | |
| Boulon à trou hexagonal M6x55 (ancien 990-51060-55 | ||||
| 3 | 6684638 | 2.15 | 2.58 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 4 | 949432 | 1.05 | 1.26 | |
| Silencieux | ||||
| 5 | 6696570 | 7.29 | 8.74 | |
| Échappement | ||||
| 5A | 6698477 | 11.85 | 14.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 6696553 | |||
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 7 | 6684586 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 887021 | |||
| Boulon à trou hexagonal M4x12/s (ancien 994-61040- | ||||
| 10 | 6684595 | 2.15 | 2.58 | |
| Couvercle d’Admission (b) | ||||
| 11 | 6696536 | 1.05 | 1.26 | |
| Joint du couvercle | ||||
| 12 | 6696534 | 1.05 | 1.26 | |
| Cylindre | ||||
| 13 | 6696527 | 24.70 | 29.64 | |
| Couvercle de cylindre (old 6699155) | ||||
| 14B | 6600424 | 3.15 | 3.78 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 15 | 307606 | 1.05 | 1.26 | |
| Bougie Bmr7a | ||||
| 17A | 6699316 | 8.91 | 10.70 | |
| Bougie (ancien 6685052) | ||||
| 17A | 6699322 | 2.48 | 2.97 | |
| Couvercle d’Admission (a) | ||||
| 18 | 6696535 | 1.05 | 1.26 | |
| Joint | ||||
| 19 | 6696548 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 20A | 6698387 | 3.15 | 3.78 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 21A | 6698844 | 1.20 | 1.44 | |
| Joint de carburateur (ancien 402-0656a-20) | ||||
| 22 | 6684616 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 6684628 | |||
| Carburateur Wyc-22 | ||||
| 24 | 6696550 | 45.63 | 54.75 | |
| Assemblage de carburateur Wyc-28 | ||||
| 24A | 6698474 | 55.14 | 66.16 | |
| Support de Réglage de Câble | ||||
| 25 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 26 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 28 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 29 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.14 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 37 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 6685220 | |||
| Diaphragme de mesure (ancien 474-25601-20) | ||||
| 39 | 6684690 | 18.00 | 21.60 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 40 | 307224 | 1.05 | 1.26 | |
| Conduite de carburant | ||||
| 41A | 6698720 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 42 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.12 | |
| Plus disponible, pas de remplacement | ||||
| 44A | 6600704 | |||
| Pas d'informations disponibles, non commandable | ||||
| 45 | 6696831 | |||
| Assemblée de nettoyeur d'air | ||||
| 46 | 6696549 | 9.13 | 10.95 | |
| Emballage de cylindre | ||||
| 48 | 6696530 | 1.05 | 1.26 | |
| Anneau de piston | ||||
| 49 | 6696532 | 2.10 | 2.52 | |
| Piston | ||||
| 50 | 6696531 | 6.88 | 8.25 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 51 | 6684590 | 2.15 | 2.58 | |
| Axe de piston | ||||
| 52 | 6696944 | 3.33 | 3.99 | |
| Carter de vilebrequin (b) | ||||
| 53 | 6696538 | 13.26 | 15.92 | |
| Emballage du carter de vilebrequin | ||||
| 54 | 6696539 | 1.05 | 1.26 | |
| Joint d'huile | ||||
| 55 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.56 | |
| CALE D'EPAISSEUR | ||||
| 57 | 6696946 | 1.68 | 2.01 | |
| CALE D'EPAISSEUR | ||||
| 58 | 6696945 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 59 | 6696533 | 32.31 | 38.78 | |
| Carter Vilbrequin (55,56,61) Includ.55,56,61 | ||||
| 60 | 6696537 | 13.68 | 16.41 | |
| Goupille frappante 4x12 (ancien 999-05041-203) | ||||
| 61 | 6695521 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 62A | 6699995 | |||
| Vis de réglage (ancienne 839-03045-20) | ||||
| 63 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 64A | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 65 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 66A | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 67 | 6684675 | 11.55 | 13.86 | |
| Boîtier de Démarreur à Rappel Comp. (ancien 772-07 | ||||
| 68 | 6684673 | 19.06 | 22.88 | |
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 69 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 70 | 6684680 | 2.15 | 2.58 | |
| Vis Ø 4x16 | ||||
| 72 | 993539 | 1.04 | 1.24 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 77 | 6684681 | 13.20 | 15.84 | |
| Joint spécial de silencieux (ancien751-52200-20/66 | ||||
| 78 | 6684650 | 2.15 | 2.58 | |
| Arrêt d'étincelle (ancien 732-52200-20) | ||||
| 79 | 6684652 | 4.29 | 5.14 | |
| Tuyau d'échappement (ancien 734-52200-20/6684649) | ||||
| 80 | 6685047 | 5.94 | 7.12 | |
| Bague | ||||
| 81 | 6685068 | 1.15 | 1.38 | |
| Couvercle arrière du silencieux | ||||
| 82 | 6600339 | 4.65 | 5.58 | |
| Vis à tôle D4x10 | ||||
| 83 | 6600325 | 1.04 | 1.24 | |
| Couvercle de chaleur de silencieux depuis 11 2013 | ||||
| 84 | 6600340 | 5.40 | 6.48 | |
| Plaque de marque (t) | ||||
| 85 | 6600327 | 1.04 | 1.24 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 86 | 6699000 | 1.04 | 1.24 | |
| Ass'y de Plaque de Came | ||||
| 87 | 6699691 | 6.10 | 7.32 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 91 | 6684667 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 305583 | |||
| Boîtier de ventilateur (vieux 6698725) | ||||
| 93B | 6699159 | 9.15 | 10.98 | |
| Arbre d'embrayage COMP | ||||
| 94B | 6696541 | 8.41 | 10.10 | |
| Boulon d'escalier | ||||
| 95 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 96 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 97 | 6696546 | 1.05 | 1.26 | |
| Embrayage | ||||
| 98 | 6696948 | 11.64 | 13.96 | |
| Rondelle | ||||
| 99 | 6696547 | 1.05 | 1.26 | |
| Ecrou | ||||
| 100 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 101 | 323212 | 1.05 | 1.26 | |
| Bobine | ||||
| 102B | 6699464 | 17.60 | 21.12 | |
| Vis Ø4x18 Till H124040 | ||||
| 103 | 6684599 | 2.15 | 2.58 | |
| Cord | ||||
| 106 | 6696544 | 1.05 | 1.26 | |
| Câble de Terre | ||||
| 107 | 6696545 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 108 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 108A | 6699289 | 25.71 | 30.86 | |
| Caoutchouc anti-vibration (a) | ||||
| 109 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 110 | 6696542 | 1.05 | 1.26 | |
| Support de tuyau (b) | ||||
| 112 | 6696543 | 1.05 | 1.26 | |
| Caoutchouc anti-vibration (b) | ||||
| 113 | 6696964 | 3.33 | 3.99 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 114 | 939542 | 1.50 | 1.80 | |
| Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7 | ||||
| 115 | 6684636 | 2.15 | 2.58 | |
| Vis Ø 4*16 Noir | ||||
| 117 | 305812 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 118 | 6696942 | 5.01 | 6.02 | |
| Poignée (b) | ||||
| 118 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 119 | 6696490 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 120 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 121 | 6696489 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 122A | 6601275 | |||
| Cordon d'arrêt | ||||
| 123 | 6696592 | 2.10 | 2.52 | |
| Cordon d'arrêt | ||||
| 123 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 124 | 6696594 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 124 | 6696967 | 1.05 | 1.26 | |
| Câble d'accélérateur | ||||
| 125 | 6696593 | 5.10 | 6.12 | |
| Câble d'accélérateur | ||||
| 125 | 6696560 | 4.18 | 5.01 | |
| Poignée (a) | ||||
| 126 | 6696941 | 5.01 | 6.02 | |
| Poignée (a) | ||||
| 126 | 6696486 | 3.45 | 4.14 | |
| Resevoir | ||||
| 127 | 6696569 | 4.59 | 5.50 | |
| Filtre à pompe | ||||
| 128A | 6600351 | 2.70 | 3.24 | |
| Clip | ||||
| 129 | 6696949 | 1.68 | 2.01 | |
| Boulon (avec bride) | ||||
| 131 | 6696574 | 1.05 | 1.26 | |
| Tuyau de Carburant | ||||
| 132A | 6698716 | 3.45 | 4.14 | |
| Tuyau de Carburant L70 | ||||
| 133A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 134A | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 136A | 6698402 | |||
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 145 | 6684899 | 2.15 | 2.58 | |
| Volant moteur (ancien 6696928) | ||||
| 146 | 6699463 | 23.38 | 28.05 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 151 | 323837 | 1.68 | 2.01 | |
| Poignée (b) | ||||
| 152 | 6696590 | 3.13 | 3.75 | |
| Poignée (b) | ||||
| 152 | 6696591 | 3.13 | 3.75 | |
| Vis machine M5x30 (noir) | ||||
| 153 | 323041 | 1.05 | 1.26 | |
| POIGNEE DROITE | ||||
| 154 | 6696585 | 6.45 | 7.74 | |
| Support de poignée (b) (ancien 6696577) | ||||
| 155A | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 156 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 157 | 6684714 | 2.15 | 2.58 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 158 | 6684709 | 2.15 | 2.58 | |
| Support de poignée (a) (ancien 6696576) | ||||
| 159A | 6600500 | 4.20 | 5.04 | |
| Poignée (a) | ||||
| 160 | 6696588 | 2.10 | 2.52 | |
| Poignée (a) | ||||
| 160 | 6696589 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 161 | 302012 | 1.05 | 1.26 | |
| POIGNEE GAUCHE | ||||
| 162 | 6696595 | 13.26 | 15.92 | |
| Barrière | ||||
| 164 | 6696973 | 3.33 | 3.99 | |
| Carter | ||||
| 168A | 6699402 | 50.33 | 60.39 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 169 | 6684737 | 2.15 | 2.58 | |
| Porte-fraise (a) | ||||
| 176 | 6696977 | 13.33 | 15.99 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.38 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 181 | 949664 | 3.75 | 4.50 | |
| Couvercle Blacket | ||||
| 186 | 6696494 | 1.80 | 2.16 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 187 | 6684714 | 2.15 | 2.58 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 194 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 195 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 196A | 6698514 | 15.60 | 18.72 | |
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 198 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 200 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 201 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 202 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 203 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 204 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 205 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 206 | 6696454 | |||
| Garde de couverture | ||||
| 207 | 6696950 | 10.98 | 13.17 | |
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 208 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 209 | 6684750 | 4.29 | 5.14 | |
| Support de couvercle de sécurité | ||||
| 210 | 6696951 | 3.33 | 3.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 211 | 6696980 | |||
| Écrou M4 (10 Pièces) | ||||
| 212 | 949554 | 1.05 | 1.26 | |
| Couteau | ||||
| 213 | 6696584 | 2.10 | 2.52 | |
| Carter Protection (1) | ||||
| 214 | 6696981 | 7.35 | 8.82 | |
| Rondelle de boulon M4 (noir) Pour 220v-240v | ||||
| 215 | 323210 | 1.05 | 1.26 | |
| Bague | ||||
| 216 | 6685068 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 217A | 6698931 | |||
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 218 | 6684714 | 2.15 | 2.58 | |
| Couverture Support Nouveau OCT | ||||
| 219 | 6699011 | 1.65 | 1.98 | |
| COUVERCLE ASS'Y | ||||
| 220 | 6697880 | 17.88 | 21.45 | |
| SUPPORT DE COUVERTURE | ||||
| 221 | 6698813 | 2.10 | 2.52 | |
| Couverture de sécurité, 24 Dia. (old 441-38150-20) | ||||
| 222 | 6690272 | 13.20 | 15.84 | |
| Lame (ancienne 797-38150-20) | ||||
| 223 | 6693388 | 6.28 | 7.53 | |
| Vis autotaraudeuse 5x20 (ancien 993-17052-002) | ||||
| 224 | 6684753 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 225B | 6601421 | |||
| Pas d'informations disponibles, non commandable | ||||
| 226 | 6699186 | |||
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 227 | 6600499 | 10.65 | 12.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504B | 6684768 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6684767 | |||
| Porte-fraise (b) | ||||
| 601 | 6698659 | 13.04 | 15.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 602 | 6698660 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 6698658 | |||
| Trousse de réparation | ||||
| 604 | 6600027 | 31.08 | 37.29 | |
