Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG22EAP2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

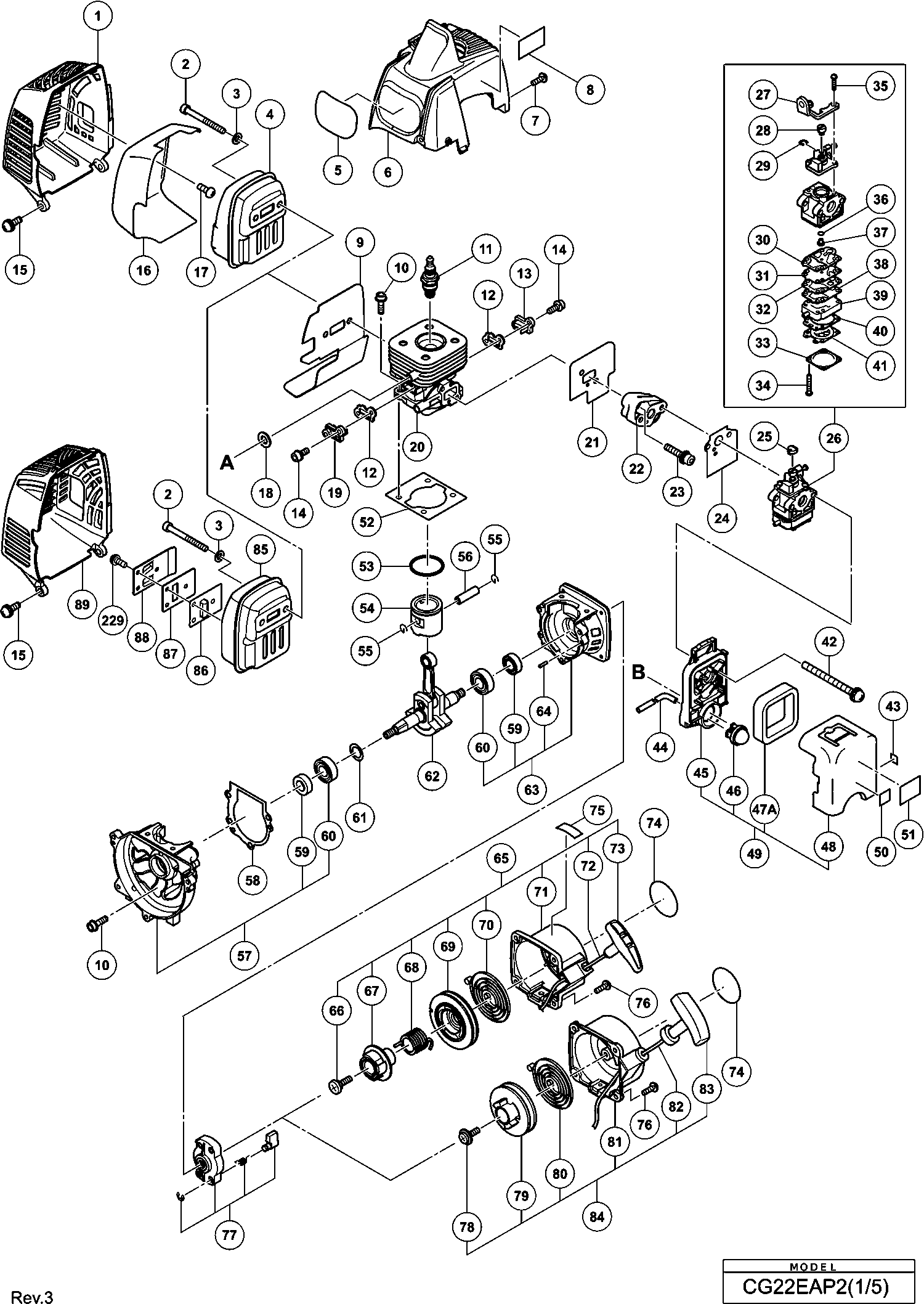

Dessins des Hikoki CG22EAP2
Liste de pièces de rechange des Hikoki CG22EAP2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 2 | 6696819 | |||
| Rondelle M.6 (x10) paquet de 10 | ||||
| 3 | 949432 | 1.05 | 1.26 | |
| Couvercle de cylindre (old 6699155) | ||||
| 6 | 6600424 | 3.15 | 3.78 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 7 | 307606 | 1.05 | 1.26 | |
| PROTECTEUR THERMIQUE | ||||
| 9 | 6600320 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 6698386 | |||
| Bougie Bmr7a | ||||
| 11 | 6699316 | 8.91 | 10.70 | |
| Joint du couvercle | ||||
| 12 | 6696534 | 1.05 | 1.26 | |
| Couvercle d’Admission (a) | ||||
| 13 | 6696535 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x12 | ||||
| 14 | 6698385 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 887021 | |||
| Plus disponible, pas de remplacement | ||||
| 18 | 6698700 | |||
| Couvercle d’Admission (b) | ||||
| 19 | 6696536 | 1.05 | 1.26 | |
| Cylindre | ||||
| 20 | 6696527 | 24.70 | 29.64 | |
| Joint | ||||
| 21 | 6696548 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 22 | 6698387 | 3.15 | 3.78 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 23 | 6698844 | 1.20 | 1.44 | |
| Joint de carburateur | ||||
| 24 | 6698405 | 2.10 | 2.52 | |
| Capuchon pivotant (ancien 560-07120-21/6684628) | ||||
| 25 | 6691337 | 1.15 | 1.38 | |
| Carburateur Wyc-22 | ||||
| 26 | 6696550 | 45.63 | 54.75 | |
| Support de Réglage de Câble | ||||
| 27 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 28 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 29 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 30 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 31 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 32 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 33 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 34 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 35 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 36 | 6684695 | 4.29 | 5.14 | |
| Gicleur principal | ||||
| 37 | 6697947 | 5.11 | 6.14 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 38 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 39 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 40 | 6685220 | |||
| Diaphragme de mesure (ancien 474-25601-20) | ||||
| 41 | 6684690 | 18.00 | 21.60 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 42 | 307224 | 1.05 | 1.26 | |
| Tuyau de Carburant L70 | ||||
| 44B | 6699014 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 46 | 6685139 | 5.94 | 7.12 | |
| Plus disponible, pas de remplacement | ||||
| 47A | 6600704 | |||
| Pas d'informations disponibles, non commandable | ||||
| 48 | 6696831 | |||
| Assemblée de nettoyeur d'air | ||||
| 49 | 6696549 | 9.13 | 10.95 | |
| Emballage de cylindre | ||||
| 52 | 6696530 | 1.05 | 1.26 | |
| Anneau de piston | ||||
| 53 | 6696532 | 2.10 | 2.52 | |
| Piston | ||||
| 54 | 6696531 | 6.88 | 8.25 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 55 | 6684590 | 2.15 | 2.58 | |
| Axe de piston | ||||
| 56 | 6696944 | 3.33 | 3.99 | |
| Carter de vilebrequin (b) | ||||
| 57 | 6696538 | 13.26 | 15.92 | |
| Emballage du carter de vilebrequin | ||||
| 58 | 6696539 | 1.05 | 1.26 | |
| Joint d'huile | ||||
| 59 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 60 | 6684608 | 3.80 | 4.56 | |
| CALE D'EPAISSEUR | ||||
| 61 | 6696945 | 1.68 | 2.01 | |
| CALE D'EPAISSEUR | ||||
| 61 | 6696946 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 62 | 6696533 | 32.31 | 38.78 | |
| Carter Vilbrequin (55,56,61) Includ.55,56,61 | ||||
| 63 | 6696537 | 13.68 | 16.41 | |
| Goupille 4x12 | ||||
| 64 | 6696947 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 6699995 | |||
| Vis de réglage (ancienne 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 67 | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 69 | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 13.86 | |
| Boîtier de Démarreur à Rappel Comp. (ancien 772-07 | ||||
| 71 | 6684673 | 19.06 | 22.88 | |
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 72 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 73 | 6684680 | 2.15 | 2.58 | |
| Vis M4x16 (avec rondelle) | ||||
| 76 | 6698398 | 1.05 | 1.26 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 77 | 6684681 | 13.20 | 15.84 | |
| Poulie de démarrage | ||||
| 77 | 6696471 | 5.10 | 6.12 | |
| Vis de réglage (ancienne 839-02010-20/6693638) | ||||
| 78 | 6693633 | 1.15 | 1.38 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 80 | 6684675 | 11.55 | 13.86 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 82 | 6693168 | 2.31 | 2.78 | |
| Poignée de démarrage | ||||
| 83 | 6693227 | 3.30 | 3.96 | |
| Caisson de Démarrage à Rappel Assemblé | ||||
| 84 | 6696572 | 10.20 | 12.24 | |
| Caoutchouc anti-vibration (a) | ||||
| 101 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 102 | 6696542 | 1.05 | 1.26 | |
| Support de tuyau (b) | ||||
| 104 | 6696543 | 1.05 | 1.26 | |
| Caoutchouc anti-vibration (b) | ||||
| 105 | 6696964 | 3.33 | 3.99 | |
| Boulon à tête hexagonale M5x12 (avec rondelle) | ||||
| 106 | 6699176 | 1.04 | 1.24 | |
| Boulon à trou hexagonal 5x22/s (ancien 994-61050-2 | ||||
| 107 | 6695492 | 1.15 | 1.38 | |
| Boîtier de ventilateur (vieux 6698725) | ||||
| 108 | 6699159 | 9.15 | 10.98 | |
| Arbre d'embrayage COMP | ||||
| 109A | 6696541 | 8.41 | 10.10 | |
| Boulon d'escalier | ||||
| 110 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 111 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 112 | 6696546 | 1.05 | 1.26 | |
| Embrayage | ||||
| 113 | 6696948 | 11.64 | 13.96 | |
| Rondelle | ||||
| 114 | 6696547 | 1.05 | 1.26 | |
| Ecrou | ||||
| 115 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 116 | 323212 | 1.05 | 1.26 | |
| Bobine | ||||
| 117 | 6699464 | 17.60 | 21.12 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 118 | 6698388 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 119A | 6601421 | |||
| Pas d'informations disponibles, non commandable | ||||
| 120 | 6699186 | |||
| Cord | ||||
| 121 | 6696544 | 1.05 | 1.26 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 122 | 6684899 | 2.15 | 2.58 | |
| Câble de Terre | ||||
| 123 | 6696545 | 1.05 | 1.26 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 30.86 | |
| Vis taraudeuse D4.5x16 | ||||
| 126 | 6698878 | 1.20 | 1.44 | |
| Vis Ø 4*16 Noir | ||||
| 127 | 305812 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 130 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 131 | 6696489 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 132A | 6601275 | |||
| Cordon d'arrêt | ||||
| 133 | 6696592 | 2.10 | 2.52 | |
| Cordon d'arrêt | ||||
| 133 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 134 | 6696594 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 134 | 6696967 | 1.05 | 1.26 | |
| Câble d'accélérateur | ||||
| 135 | 6696560 | 4.18 | 5.01 | |
| Resevoir | ||||
| 137 | 6696569 | 4.59 | 5.50 | |
| Boulon (avec bride) | ||||
| 139 | 6696574 | 1.05 | 1.26 | |
| Filtre à pompe | ||||
| 140 | 6600351 | 2.70 | 3.24 | |
| Clip | ||||
| 141 | 6696949 | 1.68 | 2.01 | |
| Tuyau de Carburant | ||||
| 142 | 6698716 | 3.45 | 4.14 | |
| Tuyau de Carburant L70 | ||||
| 143A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 144 | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 145 | 6698931 | |||
| Plus disponible, pas de remplacement | ||||
| 146 | 6698402 | |||
| Chaîne de bouchon de réservoir | ||||
| 147 | 6698732 | 1.20 | 1.44 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 171 | 323837 | 1.68 | 2.01 | |
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 172 | 302086 | 1.05 | 1.26 | |
| Poignée (b) | ||||
| 173 | 6696590 | 3.13 | 3.75 | |
| Vis machine M5x30 (noir) | ||||
| 174 | 323041 | 1.05 | 1.26 | |
| Câble d'accélérateur | ||||
| 175 | 6696593 | 5.10 | 6.12 | |
| POIGNEE DROITE | ||||
| 176 | 6696585 | 6.45 | 7.74 | |
| Support de poignée (b) (ancien 6696577) | ||||
| 177A | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 178 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 179 | 6684714 | 2.15 | 2.58 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 180 | 6684709 | 2.15 | 2.58 | |
| Support de poignée (a) (ancien 6696576) | ||||
| 181A | 6600500 | 4.20 | 5.04 | |
| Poignée (a) | ||||
| 182 | 6696588 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 183 | 302012 | 1.05 | 1.26 | |
| POIGNEE GAUCHE | ||||
| 184 | 6696595 | 13.26 | 15.92 | |
| Boulon (noire) M6 | ||||
| 187 | 6696974 | 1.68 | 2.01 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 188 | 949556 | 1.05 | 1.26 | |
| Poignée en boucle | ||||
| 189 | 6696975 | 8.98 | 10.77 | |
| Carter | ||||
| 190 | 6699402 | 50.33 | 60.39 | |
| VIS DE BLOCAGE | ||||
| 200 | 6698795 | 1.35 | 1.62 | |
| Bouton (1) | ||||
| 203 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 204 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 205 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 206 | 6696454 | |||
| Marque de précaution Hitachi | ||||
| 213 | 6600450 | 1.80 | 2.16 | |
| Marque de niveau (b) | ||||
| 214 | 6600446 | 1.80 | 2.16 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 215 | 6684851 | 2.15 | 2.58 | |
| Capuchon (a) | ||||
| 219 | 6698515 | 2.10 | 2.52 | |
| Arbre flexible pour (lb) | ||||
| 281 | 6698325 | 13.80 | 16.56 | |
| Ass'y de tuyau principal | ||||
| 282 | 6696580 | 51.84 | 62.20 | |
| Boîtier de coupe (ancien 6698810) | ||||
| 283A | 6600494 | 25.44 | 30.52 | |
| Bague | ||||
| 284 | 6698331 | 3.15 | 3.78 | |
| Vis M.5*10 (paquet de 10) | ||||
| 285 | 949819 | 2.55 | 3.06 | |
| Boulon M6 | ||||
| 286 | 6698334 | 3.15 | 3.78 | |
| Support de couvercle de sécurité | ||||
| 287 | 6698335 | 3.15 | 3.78 | |
| Vis M5x25 (paquet de 10) | ||||
| 288 | 949662 | 2.10 | 2.52 | |
| Garde (vieux 6698332) | ||||
| 289 | 6698809 | 18.56 | 22.28 | |
| Vis à Métaux M5X14 (10 Pièces) | ||||
| 290 | 949238 | 1.05 | 1.26 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 291 | 949424 | 1.05 | 1.26 | |
| Couteau | ||||
| 292 | 6698333 | 6.45 | 7.74 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 293 | 949454 | 1.04 | 1.24 | |
| Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
| 294 | 949555 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 311 | 6696597 | |||
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 312 | 6600499 | 10.65 | 12.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504A | 6684768 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6684767 | |||
