Dessins techniques et pièces de rechange Hikoki CG18DL
Type exact:
CG18DL
CG18DL

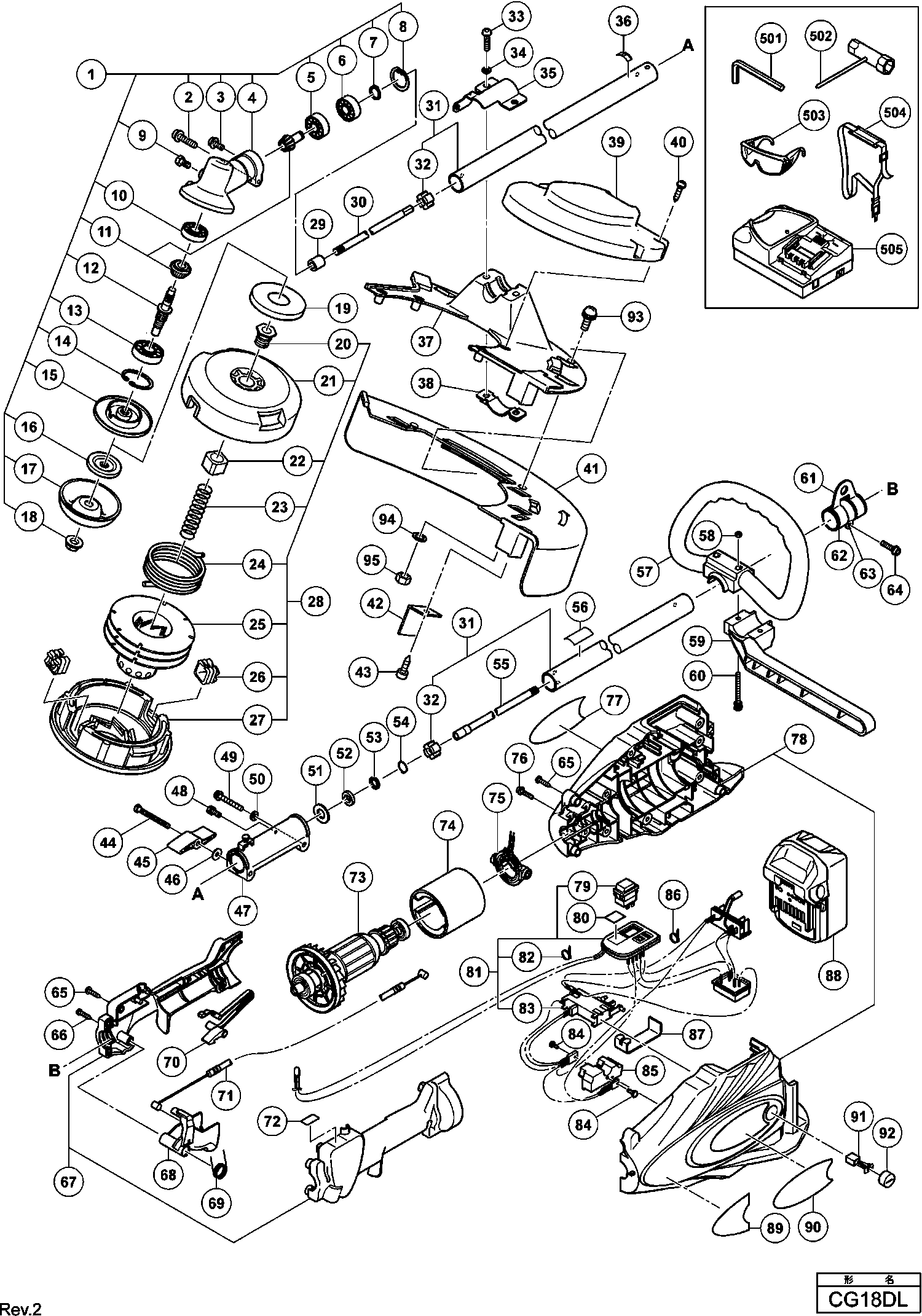

Dessins des HIKOKI CG18DL
Liste de pièces de rechange des HIKOKI CG18DL
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter | ||||
| 1 | 6695692 | Carter | € 248.75 | |
| Hex. Hole Bolt M5x30/ws (old 994-64050-304) | ||||
| 2 | 6684973 | Hex. Hole Bolt M5x30/ws (old 994-64050-304) | € 2.08 | |
| Hex. Hole Bolt M5x12/s (old 994-61050-124) | ||||
| 3 | 6684667 | Hex. Hole Bolt M5x12/s (old 994-61050-124) | € 2.08 | |
| Gear Case 24 (old 300-77350-20) | ||||
| 4 | 6684736 | Gear Case 24 (old 300-77350-20) | € 41.43 | |
| Roulement à billes | ||||
| 5 | 6684734 | Roulement à billes | € 8.30 | |
| Roulement à billes | ||||
| 6 | 6684735 | Roulement à billes | € 8.30 | |
| Stop Ring 9 (old 993-54009-002) New | ||||
| 7 | 6684733 | Stop Ring 9 (old 993-54009-002) New | € 2.08 | |
| Stop Ring C-24.inner (old 993-51024-002) | ||||
| 8 | 6684732 | Stop Ring C-24.inner (old 993-51024-002) | € 2.08 | |
| Bolt (w/plus) M6x8 (old 990-23060-080) | ||||
| 9 | 6684737 | Bolt (w/plus) M6x8 (old 990-23060-080) | € 2.08 | |
| Roulement à billes | ||||
| 10 | 6684738 | Roulement à billes | € 8.30 | |
| Gear Pinion Set (old 301-77350-00) | ||||
| 11 | 6684752 | Gear Pinion Set (old 301-77350-00) | € 32.36 | |
| Gear Shaft (old 304-77350-20) | ||||
| 12 | 6684739 | Gear Shaft (old 304-77350-20) | € 23.28 | |
| Épuisé | ||||
| 13 | 6684740 | Épuisé | ||
| Stop Ring C-28.inner (old 993-51028-002) | ||||
| 14 | 6684741 | Stop Ring C-28.inner (old 993-51028-002) | € 2.08 | |
| Cutter Holder (old 310-77350-20) | ||||
| 15 | 6684742 | Cutter Holder (old 310-77350-20) | € 24.89 | |
| Cutter Holder Cap (old 311-77350-20) | ||||
| 16 | 6684744 | Cutter Holder Cap (old 311-77350-20) | € 8.30 | |
| Protection Cover (old 308-77350-20) | ||||
| 17 | 6684743 | Protection Cover (old 308-77350-20) | € 6.23 | |
| Épuisé | ||||
| 18 | 331496 | Épuisé | ||
| Winding Protector (old 307-37307-20) | ||||
| 19 | 6684763 | Winding Protector (old 307-37307-20) | € 4.15 | |
| Mounting Nut L-m10x1.25 (old 356-3383b-20) | ||||
| 20 | 6684756 | Mounting Nut L-m10x1.25 (old 356-3383b-20) | € 8.78 | |
| Cutting Body (old 786-33830-20) | ||||
| 21 | 6684757 | Cutting Body (old 786-33830-20) | € 21.96 | |
| Special Nut (old 315-33830-20) | ||||
| 22 | 6684758 | Special Nut (old 315-33830-20) | € 9.10 | |
| Reel Spring (old 793-33830-20) | ||||
| 23 | 6684759 | Reel Spring (old 793-33830-20) | € 4.15 | |
| Spool (old 787-33830-20) | ||||
| 25 | 6684760 | Spool (old 787-33830-20) | € 15.08 | |
| Eyelet (old 788-33830-20) | ||||
| 26 | 6684762 | Eyelet (old 788-33830-20) | € 4.15 | |
| Cutting Body Cap (old 789-33830-20) | ||||
| 27 | 6684761 | Cutting Body Cap (old 789-33830-20) | € 34.99 | |
| Épuisé | ||||
| 28 | 6684755 | Épuisé | ||
| Bushing (old 347-38466-20) | ||||
| 29 | 6684833 | Bushing (old 347-38466-20) | € 2.08 | |
| Drive Shaft B 783l (old 036-38190-20) | ||||
| 30 | 6684832 | Drive Shaft B 783l (old 036-38190-20) | € 20.06 | |
| Épuisé | ||||
| 31 | 6684830 | Épuisé | ||
| Épuisé | ||||
| 32 | 6684831 | Épuisé | ||
| Bout Hd. M6x25 | ||||
| 33 | 330799 | Bout Hd. M6x25 | € 1.02 | |
| Rondelle M.6 (x10) Paquet de 10 For Usa | ||||
| 34 | 949455 | Rondelle M.6 (x10) Paquet de 10 For Usa | € 1.02 | |
| Vastzet Plaat | ||||
| 35 | 333321 | Vastzet Plaat | € 2.03 | |
| Kapje | ||||
| 37 | 333138 | Kapje | € 10.74 | |
| Safety Cover Holder (old 445-37380-20) | ||||
| 38 | 6684748 | Safety Cover Holder (old 445-37380-20) | € 4.15 | |
| Kapje (c) | ||||
| 39 | 333140 | Kapje (c) | € 5.95 | |
| Vis Ø 4*16 Noir | ||||
| 40 | 305812 | Vis Ø 4*16 Noir | € 1.00 | |
| Kapje (b) | ||||
| 41 | 333139 | Kapje (b) | € 12.05 | |
| Mesje (oud 797-38331-20) | ||||
| 42 | 6684754 | Mesje (oud 797-38331-20) | € 8.30 | |
| Tapping Screw 5x20 (old 993-17052-002) | ||||
| 43 | 6684753 | Tapping Screw 5x20 (old 993-17052-002) | € 2.08 | |
| Bolt Md6x40 (10pcs) (old 949644z) | ||||
| 44 | 949644 | Bolt Md6x40 (10pcs) (old 949644z) | € 1.60 | |
| Handle Knob (old 512-3338p-20) | ||||
| 45 | 6684823 | Handle Knob (old 512-3338p-20) | € 4.15 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 46 | 949432 | Rondelle M.6 (x10) paquet de 10 | € 1.02 | |
| Joint Case Ass'y (old 280-38466-90) | ||||
| 47 | 6684817 | Joint Case Ass'y (old 280-38466-90) | € 37.34 | |
| Bout Hd. M5x12 Met Washers | ||||
| 48 | 315316 | Bout Hd. M5x12 Met Washers | € 1.74 | |
| Machine Schroef M6x40 (10 Stuks) | ||||
| 49 | 949264 | Machine Schroef M6x40 (10 Stuks) | € 2.32 | |
| Rondelle M.6 (x10) Paquet de 10 For Usa | ||||
| 50 | 949455 | Rondelle M.6 (x10) Paquet de 10 For Usa | € 1.02 | |
| Épuisé | ||||
| 51 | 6684818 | Épuisé | ||
| Spacer (old 360-33315-20) | ||||
| 52 | 6684819 | Spacer (old 360-33315-20) | € 4.15 | |
| Bague | ||||
| 53 | 6684820 | Bague | € 2.08 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 54 | 939540 | Clips D10 (x10) paquet de 10 Till 12.2003 | € 1.89 | |
| Drive Shaft A (old 035-38466-80) | ||||
| 55 | 6684814 | Drive Shaft A (old 035-38466-80) | € 37.78 | |
| HANDLE (OLD 500-37300-20) | ||||
| 57 | 6684836 | HANDLE (OLD 500-37300-20) | € 15.08 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 58 | 949556 | Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | € 1.02 | |
| Barrier (black) (old 520-37277-20) | ||||
| 59 | 6684837 | Barrier (black) (old 520-37277-20) | € 9.10 | |
| Bolt 6x43/p (black) (old 994-23060-432) | ||||
| 60 | 6684838 | Bolt 6x43/p (black) (old 994-23060-432) | € 2.08 | |
| Hanger (old 335-77350-80) | ||||
| 61 | 6684705 | Hanger (old 335-77350-80) | € 8.30 | |
| Hanger Collar (old 334-77350-20) | ||||
| 62 | 6684704 | Hanger Collar (old 334-77350-20) | € 4.15 | |
| Hanger Fixing Bracket (old 337-77350-80) | ||||
| 63 | 6684706 | Hanger Fixing Bracket (old 337-77350-80) | € 6.23 | |
| Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
| 64 | 6684709 | Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | € 2.08 | |
| Vis 4x20 Noir | ||||
| 65 | 302086 | Vis 4x20 Noir | € 1.02 | |
| Vis Sb/sod/vrt | ||||
| 66 | 956384 | Vis Sb/sod/vrt | € 1.02 | |
| Jeu De Poignees | ||||
| 67 | 330800 | Jeu De Poignees | € 31.28 | |
| Levier | ||||
| 68 | 330778 | Levier | € 2.03 | |
| Ressort | ||||
| 69 | 330780 | Ressort | € 2.03 | |
| Blokkering | ||||
| 70 | 330779 | Blokkering | € 1.02 | |
| Fil | ||||
| 71 | 330772 | Fil | € 8.42 | |
| Épuisé | ||||
| 73 | 360867 | Épuisé | ||
| Aimant | ||||
| 74 | 330776 | Aimant | € 20.23 | |
| Porte Charbon Except For Europe(till 2.2012 For E | ||||
| 75 | 324478 | Porte Charbon Except For Europe(till 2.2012 For E | € 4.07 | |
| Vis Cc 14 New | ||||
| 76 | 996728 | Vis Cc 14 New | € 1.02 | |
| Behuizing (a+b) | ||||
| 78 | 330769 | Behuizing (a+b) | € 57.04 | |
| Commutateur | ||||
| 79 | 330775 | Commutateur | € 6.46 | |
| Épuisé | ||||
| 81 | 331494 | Épuisé | ||
| Fil Metalique | ||||
| 82 | 313505 | Fil Metalique | € 1.02 | |
| Commutateur | ||||
| 83 | 330770 | Commutateur | € 23.89 | |
| Vis M.3*12 | ||||
| 84 | 993963 | Vis M.3*12 | € 1.02 | |
| Heat Sink | ||||
| 85 | 331495 | Heat Sink | € 3.05 | |
| Fil Metalique | ||||
| 86 | 313505 | Fil Metalique | € 1.02 | |
| Plaque | ||||
| 87 | 330771 | Plaque | € 4.07 | |
| Épuisé | ||||
| 88 | 330068 | Épuisé | ||
| Charbons (1 paire) | ||||
| 91 | 999068 | Charbons (1 paire) | € 4.57 | |
| Bouchon De Charbon | ||||
| 92 | 319847 | Bouchon De Charbon | € 1.60 | |
| Vis M5*16 | ||||
| 93 | 307294 | Vis M5*16 | € 1.02 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 94 | 949424 | Rondelle M5 (x10) paquet de 10 | € 1.02 | |
| Ecrou M.5 | ||||
| 95 | 302012 | Ecrou M.5 | € 1.02 | |
| Épuisé | ||||
| 501 | 6684813 | Épuisé | ||
| ZESKANTSLEUTEL 17/19MM | ||||
| 502 | 6684764 | ZESKANTSLEUTEL 17/19MM | € 3.84 | |
| Épuisé | ||||
| 503 | 875769 | Épuisé | ||
| SHOULDER BELT | ||||
| 504 | 330787 | SHOULDER BELT | € 9.22 | |
