Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG18DAL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

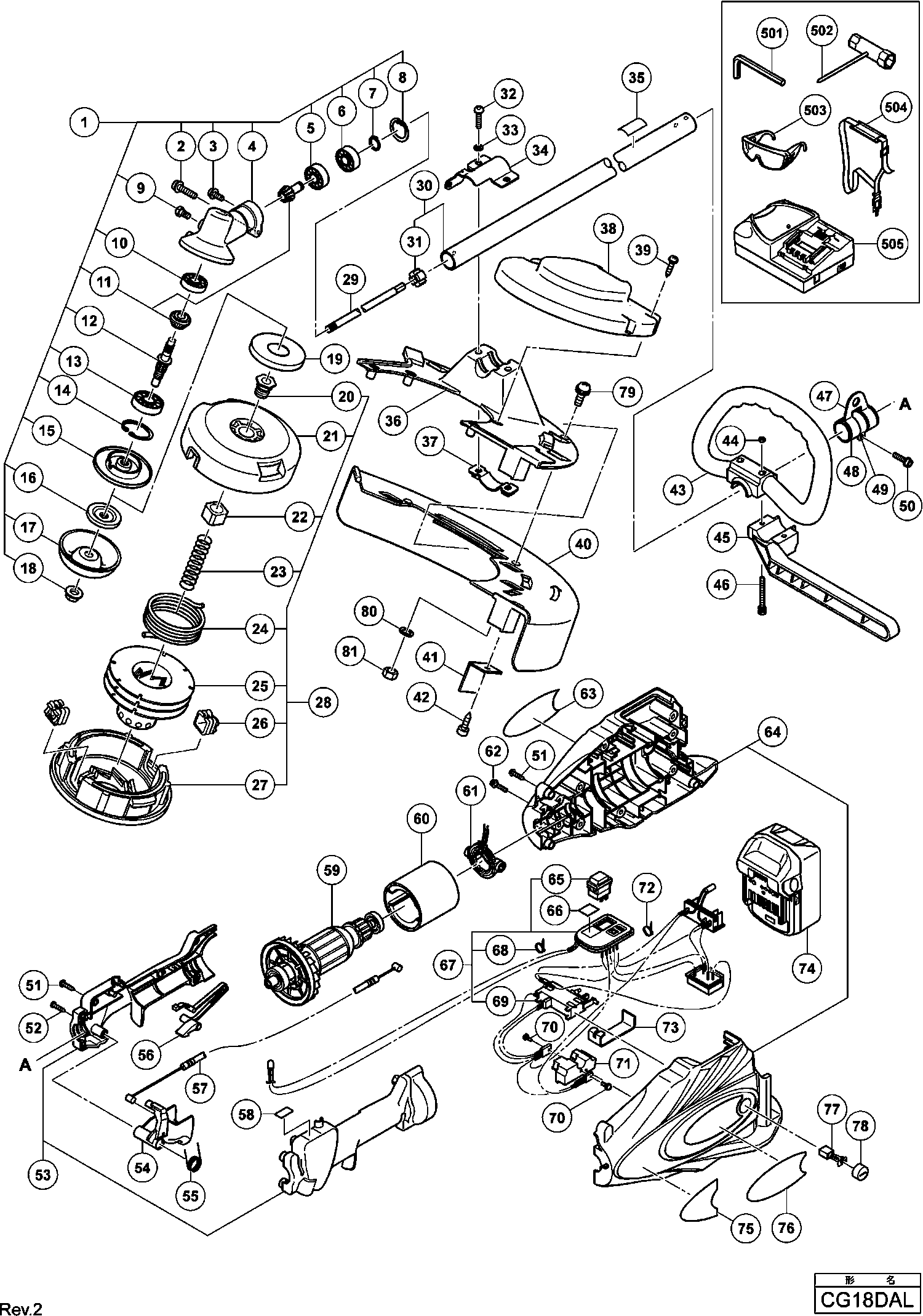

Dessins des Hikoki CG18DAL
Liste de pièces de rechange des Hikoki CG18DAL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 1 | 6695692 | 256.98 | 308.37 | |
| Boulon à trou hexagonal M5x30/ws (ancien 994-64050 | ||||
| 2 | 6684973 | 2.15 | 2.58 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 3 | 6684667 | 2.15 | 2.58 | |
| Boîtier d'engrenage 24 (ancien 300-77350-20) | ||||
| 4 | 6684736 | 42.80 | 51.36 | |
| Roulement à billes | ||||
| 5 | 6684734 | 8.58 | 10.29 | |
| Roulement à billes 609z ST | ||||
| 6 | 6684735 | 8.58 | 10.29 | |
| Arrêt Anneau 9 (ancien 993-54009-002) Nouveau | ||||
| 7 | 6684733 | 2.15 | 2.58 | |
| Arrêt Anneau C-24.inner (ancien 993-51024-002) | ||||
| 8 | 6684732 | 2.15 | 2.58 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 9 | 6684737 | 2.15 | 2.58 | |
| Roulement à billes n°608 | ||||
| 10 | 6684738 | 8.58 | 10.29 | |
| Ensemble de pignon de vitesse (ancien 301-77350-00 | ||||
| 11 | 6684752 | 33.43 | 40.11 | |
| Arbre d'engrenage (ancien 304-77350-20) | ||||
| 12 | 6684739 | 24.05 | 28.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 13 | 6684740 | |||
| Anneau d'arrêt C-28.inner (ancien 993-51028-002) | ||||
| 14 | 6684741 | 2.15 | 2.58 | |
| Support de Coupe (ancien 310-77350-20) | ||||
| 15 | 6684742 | 25.71 | 30.86 | |
| Capuchon de Support de Coupe (ancien 311-77350-20) | ||||
| 16 | 6684744 | 8.58 | 10.29 | |
| Couvercle de Protection (ancien 308-77350-20) | ||||
| 17 | 6684743 | 6.44 | 7.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 331496 | |||
| Protecteur de bobinage (ancien 307-37307-20) | ||||
| 19 | 6684763 | 4.29 | 5.14 | |
| Écrou de montage L-m10x1.25 (ancien 356-3383b-20) | ||||
| 20 | 6684756 | 9.08 | 10.89 | |
| Corps de coupe (ancien 786-33830-20) | ||||
| 21 | 6684757 | 22.69 | 27.22 | |
| Écrou spécial (ancien 315-33830-20) | ||||
| 22 | 6684758 | 9.40 | 11.28 | |
| Ressort de bobine (ancien 793-33830-20) | ||||
| 23 | 6684759 | 4.29 | 5.14 | |
| Bobine (ancien 787-33830-20) | ||||
| 25 | 6684760 | 15.58 | 18.69 | |
| Œillet (ancien 788-33830-20) | ||||
| 26 | 6684762 | 4.29 | 5.14 | |
| Couvercle du corps de coupe (ancien 789-33830-20) | ||||
| 27 | 6684761 | 36.15 | 43.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 28 | 6684755 | |||
| Tube de direction | ||||
| 30 | 6684702 | 69.88 | 83.85 | |
| Assemblage de la douille | ||||
| 31 | 6684703 | 4.29 | 5.14 | |
| Vis à tête hexagonale (avec bouton) M6x25 | ||||
| 32 | 330799 | 1.05 | 1.26 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 33 | 949455 | 1.05 | 1.26 | |
| Support de couverture | ||||
| 34 | 333321 | 2.10 | 2.52 | |
| Casquette | ||||
| 36 | 333138 | 11.10 | 13.32 | |
| Support de couvercle de sécurité (ancien 445-37380 | ||||
| 37 | 6684748 | 4.29 | 5.14 | |
| Capuchon (c) | ||||
| 38 | 333140 | 6.15 | 7.38 | |
| Vis Ø 4*16 Noir | ||||
| 39 | 305812 | 1.04 | 1.24 | |
| Capuchon (b) | ||||
| 40 | 333139 | 12.45 | 14.94 | |
| Lame (ancienne 797-38331-20) | ||||
| 41 | 6684754 | 8.58 | 10.29 | |
| Vis autotaraudeuse 5x20 (ancien 993-17052-002) | ||||
| 42 | 6684753 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 6684836 | |||
| Hex.nut 6 (ancien 6684792/991-01060-041/790444) | ||||
| 44 | 6684835 | 2.15 | 2.58 | |
| Barrière (noir) (ancien 520-37277-20) | ||||
| 45 | 6684837 | 9.40 | 11.28 | |
| Boulon 6x43/p (noir) (ancien 994-23060-432) | ||||
| 46 | 6684838 | 2.15 | 2.58 | |
| Cintre (ancien 335-77350-80) | ||||
| 47 | 6684705 | 8.58 | 10.29 | |
| Collier de cintre (ancien 334-77350-20) | ||||
| 48 | 6684704 | 4.29 | 5.14 | |
| Support de fixation de cintre (ancien 337-77350-80 | ||||
| 49 | 6684706 | 6.44 | 7.72 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 50 | 6684709 | 2.15 | 2.58 | |
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 51 | 302086 | 1.05 | 1.26 | |
| Vis Sb/sod/vrt | ||||
| 52 | 956384 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 330800 | |||
| Levier | ||||
| 54 | 330778 | 2.10 | 2.52 | |
| Ressort | ||||
| 55 | 330780 | 2.10 | 2.52 | |
| Blocage | ||||
| 56 | 330779 | 1.05 | 1.26 | |
| Fil | ||||
| 57 | 330772 | 8.70 | 10.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 360867 | |||
| Aimant | ||||
| 60 | 330776 | 20.90 | 25.08 | |
| Porte Charbon Except For Europe(till 2.2012 For E | ||||
| 61 | 324478 | 4.20 | 5.04 | |
| Vis Cc 14 New | ||||
| 62 | 996728 | 1.05 | 1.26 | |
| Boîtier (a)+(b) ensemble | ||||
| 64 | 330769 | 58.93 | 70.71 | |
| Commutateur | ||||
| 65 | 330775 | 6.68 | 8.01 | |
| Pas d'informations disponibles, non commandable | ||||
| 67 | 331494 | |||
| Fil Metalique | ||||
| 68 | 313505 | 1.05 | 1.26 | |
| Commutateur | ||||
| 69 | 330770 | 24.68 | 29.61 | |
| Vis M.3*12 | ||||
| 70 | 993963 | 1.05 | 1.26 | |
| Dissipateur de chaleur | ||||
| 71 | 331495 | 3.15 | 3.78 | |
| Fil Metalique | ||||
| 72 | 313505 | 1.05 | 1.26 | |
| Plaque | ||||
| 73 | 330771 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 330068 | |||
| Charbons (1 paire) | ||||
| 77 | 999068 | 4.73 | 5.67 | |
| Bouchon De Charbon | ||||
| 78 | 319847 | 1.65 | 1.98 | |
| Vis M5*16 | ||||
| 79 | 307294 | 1.05 | 1.26 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 80 | 949424 | 1.05 | 1.26 | |
| Ecrou M.5 | ||||
| 81 | 302012 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 330787 | |||
