Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CG-HTB'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki CG-HTB

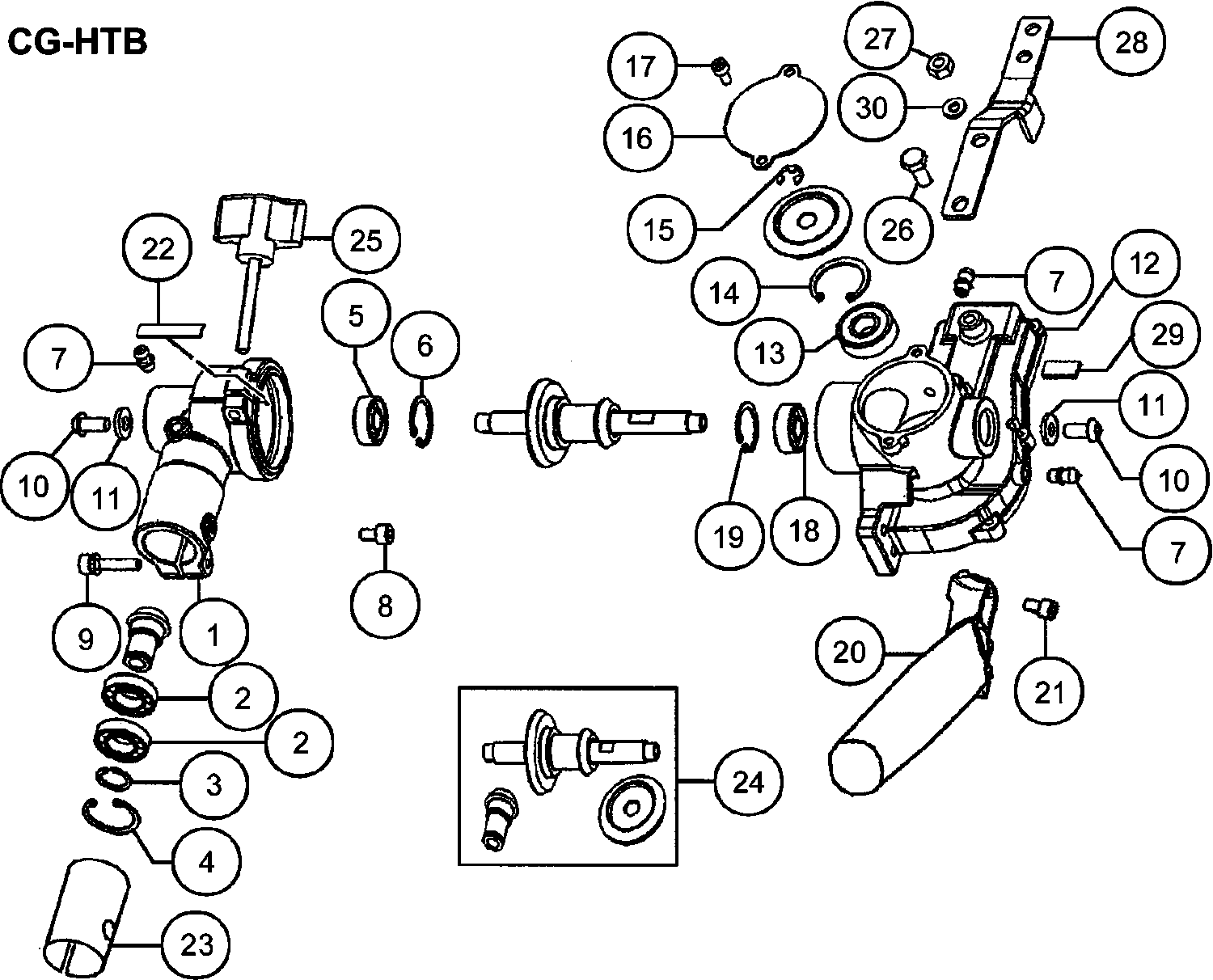

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki CG-HTB

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Boîtier d'engrenages A (ancien 300-32230-21/669703
1 6688642 24.20 29.04

Roulement à billes 6901ZZ/OD (ancien 999-61690-101
2 6695582 9.74 11.68

Anneau d'arrêt S-12, externe (ancien 993-52012-002
3 6695302 1.15 1.38

Arrêt Anneau C-24.inner (ancien 993-51024-002)
4 6684732 2.15 2.58

Roulement à billes 608 Zz C3
5 6695547 3.30 3.96

BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002)
6 6695293 1.15 1.38

COMP. DE GRAISSEUR (VIEUX 300-32250-80)
7 6688643 1.15 1.38

Boulon à trou hexagonal 5x10 (ancien 990-51050-103
8 6695042 1.15 1.38

Boulon trou hexagonal M5x25/s (ancien 994-16050-25
9 6684709 2.15 2.58

Boulon à trou hexagonal 6x12 (ancien 990-53060-125
10 6695078 1.15 1.38

Bague
11 6684822 2.15 2.58

Boîtier d'engrenage B (ancien 301-32286-21) (ancie
12 6695981 40.24 48.28

Pas d'informations disponibles, non commandable
13 6695528

BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002)
14 6695294 1.15 1.38

Bague d'arrêt E-6 (ancien 993-55060-000)
15 6695310 1.15 1.38

Couvercle du boîtier d'engrenage A (ancien 327-322
16 6689167 1.15 1.38

Boulon à trou hexagonal 4x8 (ancien 990-51040-085)
17 6695035 1.15 1.38

Roulement à billes 608 Zz C3
18 6695547 3.30 3.96

BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002)
19 6695293 1.15 1.38

Poignée (ancien 210-32286-20)
20 6688089 4.45 5.34

Vis à tête ronde avec trou hexagonal 6x15 (ancien
21 6695079 1.15 1.38

Joint en Caoutchouc
22 6686669 1.15 1.38

Collier B (ancien 348-33130-20)
23 6689530 4.45 5.34

Plus disponible, pas de remplacement
24 6696411

Bouton de poignée A Comp. (ancien 512-32286-80)
25 6691200 3.30 3.96

Boulon Plus 6x14 (ancien 990-23060-141)
26 6695016 1.15 1.38

Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766)
27 6695175 1.15 1.38

Plaque de support (ancien 462-32286-20)
28 6690744 11.23 13.47

Joint en Caoutchouc
29 6686659 1.15 1.38

Bague
30 6684639 2.15 2.58

Composition de l'arbre à cames (ancien 100-32282-8
51 6686790 36.15 43.38

Tige de came (ancien 101-33160-22/6686808)
52 6686809 5.94 7.12

Plaque de guidage de tige de came (ancienne 075-32
53 6686611 1.15 1.38

Guide de cutter 625.5mm (ancien 122-32286-21)
54 6687125 24.20 29.04

Coupe (ancien 120-32287-21/6696516)
55 6687079 46.29 55.54

Boulon
56 6687158 1.15 1.38

Bague
57 6687187 1.15 1.38

Ecrou de bride
58 6695170 1.15 1.38

Vis à tête fraisée à trou hexagonal 6x16 (ancien 9
59 6695073 1.15 1.38

Joint en Caoutchouc
60 6686647 1.15 1.38

Plaque de retenue de la tige de came (ancien 105-3
61 6686826 1.15 1.38

Couvercle de boîtier de transmission B (ancien 328
62 6689173 24.20 29.04

Roulement à billes 608 Zz C3
63 6695547 3.30 3.96

Boulon à trou hexagonal 4x10s (ancien 994-61040-10
64 6695484 1.15 1.38

Boulon à trou hexagonal M4x12/s (ancien 994-61040-
65 6684595 2.15 2.58

Capot de coupeur (ancien 138-33168-20)
66 6687301 8.41 10.10

Boulon
67 6687162 1.15 1.38

Boulon à tête fraisée à trou hexagonal 6x25 (ancie
68 6695075 1.15 1.38

Joint en Caoutchouc
69 6686666 1.15 1.38

Entretoise (ancien 296-32286-20)
70 6688633 1.15 1.38

Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766)
71 6695175 1.15 1.38

Bague
72 6684639 2.15 2.58

Autocollant avertissement (a)
601 6694557 1.05 1.26
