Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CF18DSAL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

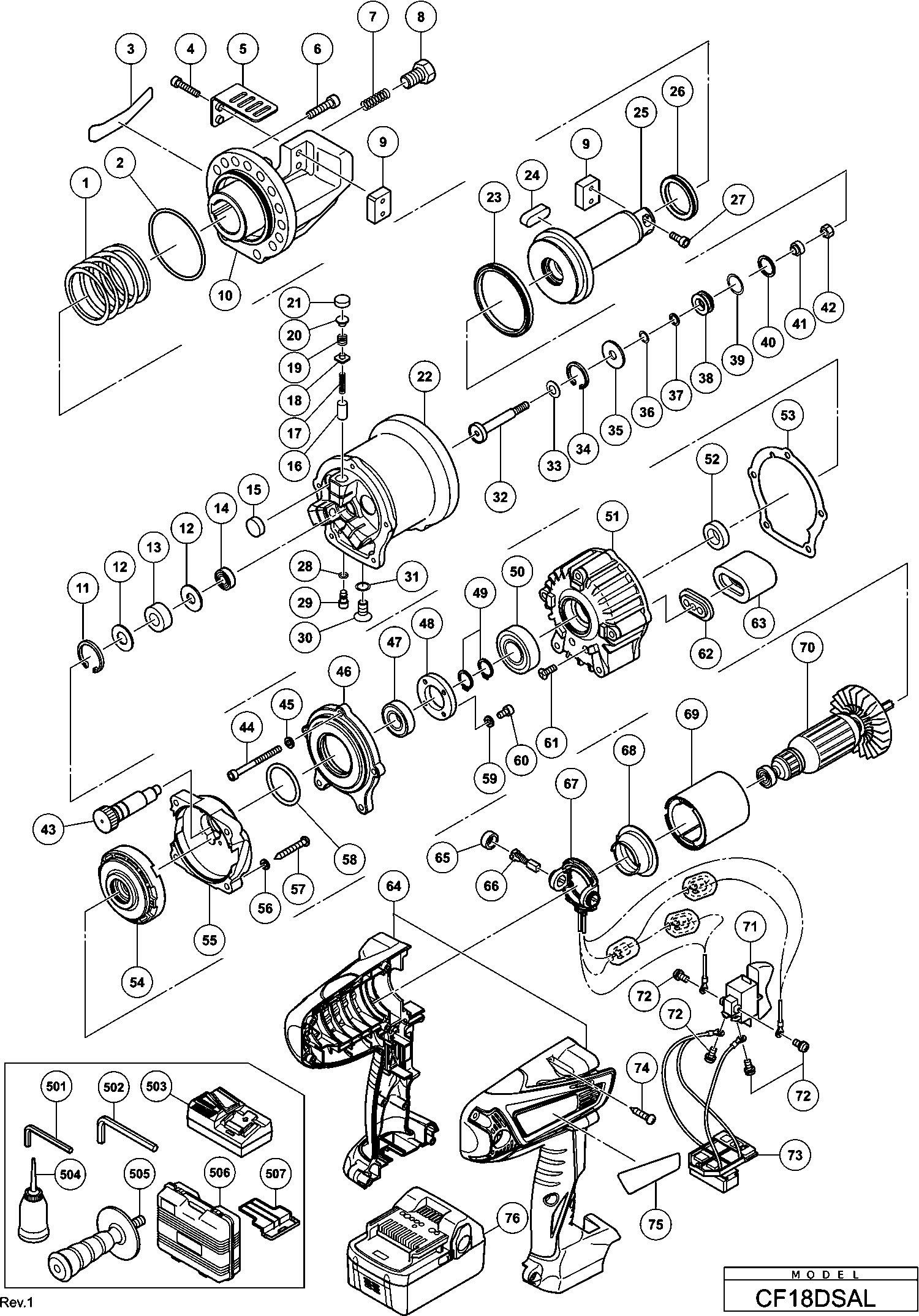

Dessins des Hikoki CF18DSAL
Liste de pièces de rechange des Hikoki CF18DSAL
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Ressort de retour | ||||
1 | 339456 | 33.41 | 40.10 | |
Joint Torique | ||||
2 | 339455 | 7.35 | 8.82 | |
Boulon à tête hex. M5x25 | ||||
4 | 339453 | 2.55 | 3.06 | |
Garde de prévention des éclaboussures | ||||
5 | 339494 | 7.35 | 8.82 | |
Boulon à tête hex. M8x20 | ||||
6 | 339452 | 2.55 | 3.06 | |
Ressort de verrouillage | ||||
7 | 339391 | 11.40 | 13.68 | |
Boulon hexagonal M12x20 | ||||
8 | 339454 | 2.55 | 3.06 | |
Bloc de coupe (2 Pcs.) | ||||
9 | 339450 | 170.09 | 204.10 | |
Carter (1) | ||||
10 | 339451 | 1113.06 | 1335.68 | |
Clip De Retenue (1) | ||||
11 | 339475 | 2.55 | 3.06 | |
Guide de roulement | ||||
12 | 339473 | 2.55 | 3.06 | |
Roul. A Aiguilles (1) | ||||
13 | 339474 | 44.55 | 53.46 | |
Roulement à billes 608mc3 | ||||
14 | 339472 | 6.15 | 7.38 | |
Filtre magnétique 18x8 | ||||
15 | 339417 | 5.85 | 7.02 | |
Ensemble de bélier | ||||
16 | 339466 | 22.28 | 26.73 | |
Ressort de retour de bélier | ||||
17 | 339467 | 2.55 | 3.06 | |
Valve d'expédition | ||||
18 | 339468 | 22.28 | 26.73 | |
Ressort de Soupape de Livraison | ||||
19 | 306215 | 2.70 | 3.24 | |
Guide De Ressort | ||||
20 | 334023 | 14.44 | 17.32 | |
Joint de tête de pompe | ||||
21 | 334022 | 14.40 | 17.28 | |
Cylindre | ||||
22 | 339465 | 1068.51 | 1282.22 | |
Emballage d'étanchéité | ||||
23 | 339460 | 8.25 | 9.90 | |
Clé 10x8x29.5 | ||||
24 | 339459 | 7.35 | 8.82 | |
Piston (1) | ||||
25 | 339458 | 779.08 | 934.89 | |
Emballage Ciel | ||||
26 | 339457 | 12.30 | 14.76 | |
Boulon à tête hexagonale avec douille M5x15 | ||||
27 | 339398 | 1.95 | 2.34 | |
Joint Torique | ||||
28 | 339416 | 4.65 | 5.58 | |
Soupape de décharge | ||||
29 | 339471 | 22.28 | 26.73 | |
Boulon à tête plate Hex Socket M8x12 | ||||
30 | 339470 | 1.95 | 2.34 | |
Joint Torique | ||||
31 | 339469 | 4.95 | 5.94 | |
Pas d'informations disponibles, non commandable | ||||
32 | 339461 | |||
Rondelle Belleville 8 | ||||
33 | 339402 | 1.04 | 1.24 | |
Clip De Retenue (1) | ||||
34 | 339403 | 2.55 | 3.06 | |
Serre-guide | ||||
35 | 339404 | 20.08 | 24.09 | |
Bague de sauvegarde | ||||
36 | 339406 | 11.55 | 13.86 | |
Emballage | ||||
37 | 339405 | 14.70 | 17.64 | |
Guide de valve de retour | ||||
38 | 339462 | 26.81 | 32.18 | |
Bague de sauvegarde | ||||
39 | 339409 | 11.70 | 14.04 | |
Joint Torique | ||||
40 | 339408 | 4.65 | 5.58 | |
Pas d'informations disponibles, non commandable | ||||
41 | 339463 | |||
Pas d'informations disponibles, non commandable | ||||
42 | 339464 | |||
ARBRE A CAMES | ||||
43 | 339493 | 244.89 | 293.86 | |
Vis à tête hexagonale M5x60 | ||||
44 | 339489 | 2.55 | 3.06 | |
Rondelle à encoche D5 | ||||
45 | 339435 | 1.04 | 1.24 | |
Pièce à distance P | ||||
46 | 339488 | 222.61 | 267.14 | |
Roulement à billes 6902zz | ||||
47 | 339487 | 20.08 | 24.09 | |
Bague | ||||
48 | 339484 | 40.15 | 48.18 | |
Clip De Retenue (1) | ||||
49 | 339483 | 2.55 | 3.06 | |
Roulement à billes 6002ru | ||||
50 | 339482 | 4.20 | 5.04 | |
Boîtier de pompe | ||||
51 | 339477 | 333.99 | 400.78 | |
Joint d'Huile | ||||
52 | 339481 | 11.70 | 14.04 | |
Emballage de boîtier de pompe | ||||
53 | 339476 | 7.35 | 8.82 | |
Couverture Intérieure | ||||
54 | 339448 | 67.79 | 81.34 | |
Pièce d'écartement M | ||||
55 | 339490 | 333.99 | 400.78 | |
Rondelle Ressort 57sw005 D5 | ||||
56 | 339446 | 1.04 | 1.24 | |
Vis taraudeuse D5x30 | ||||
57 | 339491 | 2.55 | 3.06 | |
Joint torique Jas02037 | ||||
58 | 339492 | 8.55 | 10.26 | |
Rondelle à encoche D4 | ||||
59 | 339486 | 1.04 | 1.24 | |
Boulon à tête Hex Socket M4x10 | ||||
60 | 339485 | 1.35 | 1.62 | |
Vis à tôle à tête plate D6x12 | ||||
61 | 339480 | 1.35 | 1.62 | |
Ecrou Retour Air | ||||
62 | 339479 | 12.30 | 14.76 | |
Retour d'air | ||||
63 | 339478 | 15.68 | 18.81 | |
Ensemble de Boîtier de Moteur | ||||
64 | 339447 | 275.41 | 330.50 | |
Bouchon De Charbon | ||||
65 | 319847 | 1.65 | 1.98 | |
Charbons | ||||
66 | 999100 | 4.20 | 5.04 | |
Support Porte Charbons Includ.23,24 | ||||
67 | 334311 | 4.65 | 5.58 | |
Anneau de poussière | ||||
68 | 333797 | 2.10 | 2.52 | |
Aimant | ||||
69 | 333796 | 14.30 | 17.16 | |
Induit | ||||
70 | 360922 | 117.84 | 141.40 | |
Commutateur | ||||
71 | 333795 | 22.83 | 27.39 | |
Vis Ø3,5x6 | ||||
72 | 307887 | 1.04 | 1.24 | |
Ensemble de terminaux du contrôleur | ||||
73 | 334313 | 40.01 | 48.02 | |
Vis à tarauder D4x20 avec bride (noir) | ||||
74 | 301653 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
76 | 336385 | |||
Pas d'informations disponibles, non commandable | ||||
501 | 944458 | |||
Pas d'informations disponibles, non commandable | ||||
502 | 944459 | |||
Lubrificateur d'huile (70cc) | ||||
504 | 306295 | 10.05 | 12.06 | |
Pas d'informations disponibles, non commandable | ||||
505 | 306254 | |||
Pas d'informations disponibles, non commandable | ||||
506 | 312831 | |||
Capuchon de protection pour batterie | ||||
507 | 329897 | 1.80 | 2.16 |
