Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CD3607DA'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

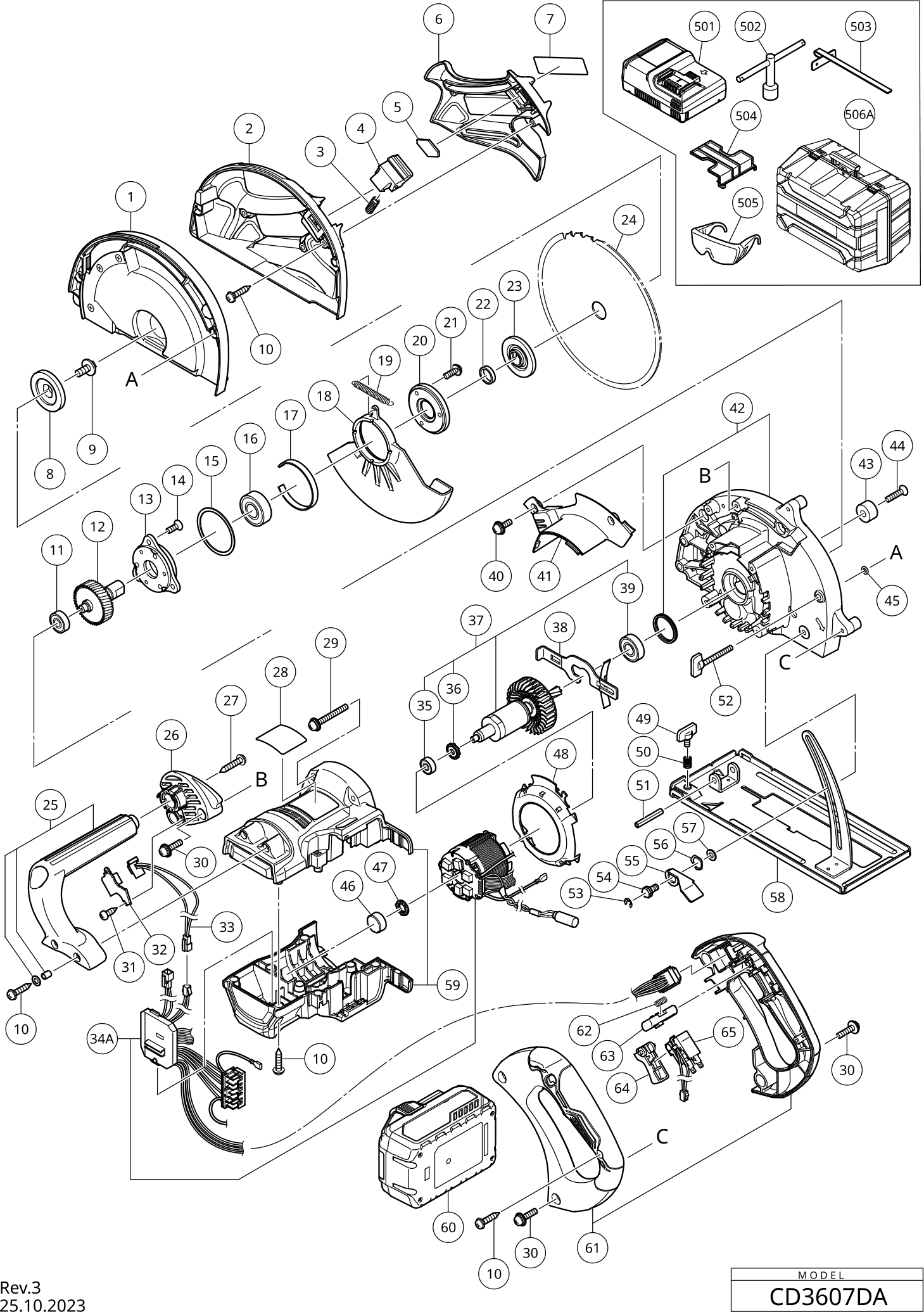

Dessins des Hikoki CD3607DA
Liste de pièces de rechange des Hikoki CD3607DA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 1 | 329200 | 30.45 | 36.54 | |
| Carter | ||||
| 2 | 329201 | 24.75 | 29.70 | |
| Ressort | ||||
| 3 | 329204 | 2.10 | 2.52 | |
| Bouton | ||||
| 4 | 329202 | 1.05 | 1.26 | |
| Plaque | ||||
| 5 | 329205 | 10.50 | 12.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 375644 | |||
| Rondelle | ||||
| 8 | 957064 | 4.50 | 5.40 | |
| Vis Ø7x17,5 | ||||
| 9 | 957749 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 10 | 301653 | 1.04 | 1.24 | |
| Roulement à billes 608vv | ||||
| 11 | 333945 | 1.80 | 2.16 | |
| Engrenage | ||||
| 12 | 329197 | 17.74 | 21.28 | |
| Carter | ||||
| 13 | 329198 | 4.20 | 5.04 | |
| VIS DE VERRILLAGE M5X12 | ||||
| 14 | 305568 | 1.05 | 1.26 | |
| Bague | ||||
| 15 | 329736 | 2.10 | 2.52 | |
| Roulement | ||||
| 16 | 6202VV | 7.05 | 8.46 | |
| Manchon (ANCIEN 961807Z) | ||||
| 17 | 961807 | 2.15 | 2.58 | |
| Protecteur | ||||
| 18 | 329216 | 11.10 | 13.32 | |
| Ressort De Rappel Fc 5sa1 | ||||
| 19 | 957062 | 1.04 | 1.24 | |
| Plaque | ||||
| 20 | 330043 | 2.10 | 2.52 | |
| Vis de machine (avec rondelle spéciale) M4x10 | ||||
| 21 | 307635 | 1.05 | 1.26 | |
| Entretoise | ||||
| 22 | 961366 | 1.04 | 1.24 | |
| Bague | ||||
| 23 | 993598 | 2.70 | 3.24 | |
| POIGNÉE LATÉRALE (B) VERT (ANCIEN 330749) | ||||
| 25 | 375643 | 6.60 | 7.92 | |
| POIGNÉE LATÉRALE (A) VERT (ANCIEN 329217) | ||||
| 26 | 375642 | 3.90 | 4.68 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 27 | 305558 | 1.04 | 1.24 | |
| Vis de machine M5X40 | ||||
| 29 | 303796 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 30 | 307294 | 1.05 | 1.26 | |
| Vis Ø 2,6x10 | ||||
| 31 | 323239 | 1.65 | 1.98 | |
| COUVERTURE LED (B) VERT (ANCIEN 329740) | ||||
| 32 | 375645 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 375646 | |||
| Pas d'informations disponibles, non commandable | ||||
| 34A | 341112 | |||
| Pas d'informations disponibles, non commandable | ||||
| 35 | 375648 | |||
| JOINT ANTI-POUSSIÈRE (606) | ||||
| 36 | 373515 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 37 | 361119 | |||
| Levier Verrouillage | ||||
| 38 | 329195 | 2.10 | 2.52 | |
| Roulement A Billes | ||||
| 39 | 6001VV | 6.60 | 7.92 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 40 | 304043 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 329207 | |||
| Carter | ||||
| 42 | 330748 | 96.88 | 116.25 | |
| Butee C9u/c6u/c6dd | ||||
| 43 | 961729 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 44 | 949794 | 1.65 | 1.98 | |
| O Ring | ||||
| 45 | 307292 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 375640 | |||
| Pas d'informations disponibles, non commandable | ||||
| 47 | 375639 | |||
| Pas d'informations disponibles, non commandable | ||||
| 48 | 375638 | |||
| Boulon à ailettes M6x12 | ||||
| 49 | 307947 | 1.35 | 1.62 | |
| Ressort | ||||
| 50 | 941056 | 1.05 | 1.26 | |
| ROL PIN D6X32 (10 STUKS) | ||||
| 51 | 949576 | 3.06 | 3.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 329728 | |||
| Rondelle Elastique | ||||
| 53 | 942827 | 1.04 | 1.24 | |
| Vis M6 | ||||
| 54 | 329729 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 329730 | |||
| RONDELLE ONDULÉE 12 MM NOUVEAU | ||||
| 56 | 375106 | 1.80 | 2.16 | |
| Rondelle | ||||
| 57 | 320975 | 1.05 | 1.26 | |
| Plaque de base | ||||
| 58 | 329199 | 39.88 | 47.85 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 375637 | |||
| Pas d'informations disponibles, non commandable | ||||
| 61 | 375636 | |||
| RESSORT | ||||
| 62 | 374781 | 1.04 | 1.24 | |
| BOUTON | ||||
| 63 | 374780 | 1.04 | 1.24 | |
| Gachette | ||||
| 64 | 338899 | 1.04 | 1.24 | |
| INTERRUPTEUR | ||||
| 65 | 371907 | 13.75 | 16.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 940543 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 302756 | |||
| Capuchon de protection pour batterie | ||||
| 504 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506A | 380998 | |||
