Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki CC14SF'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

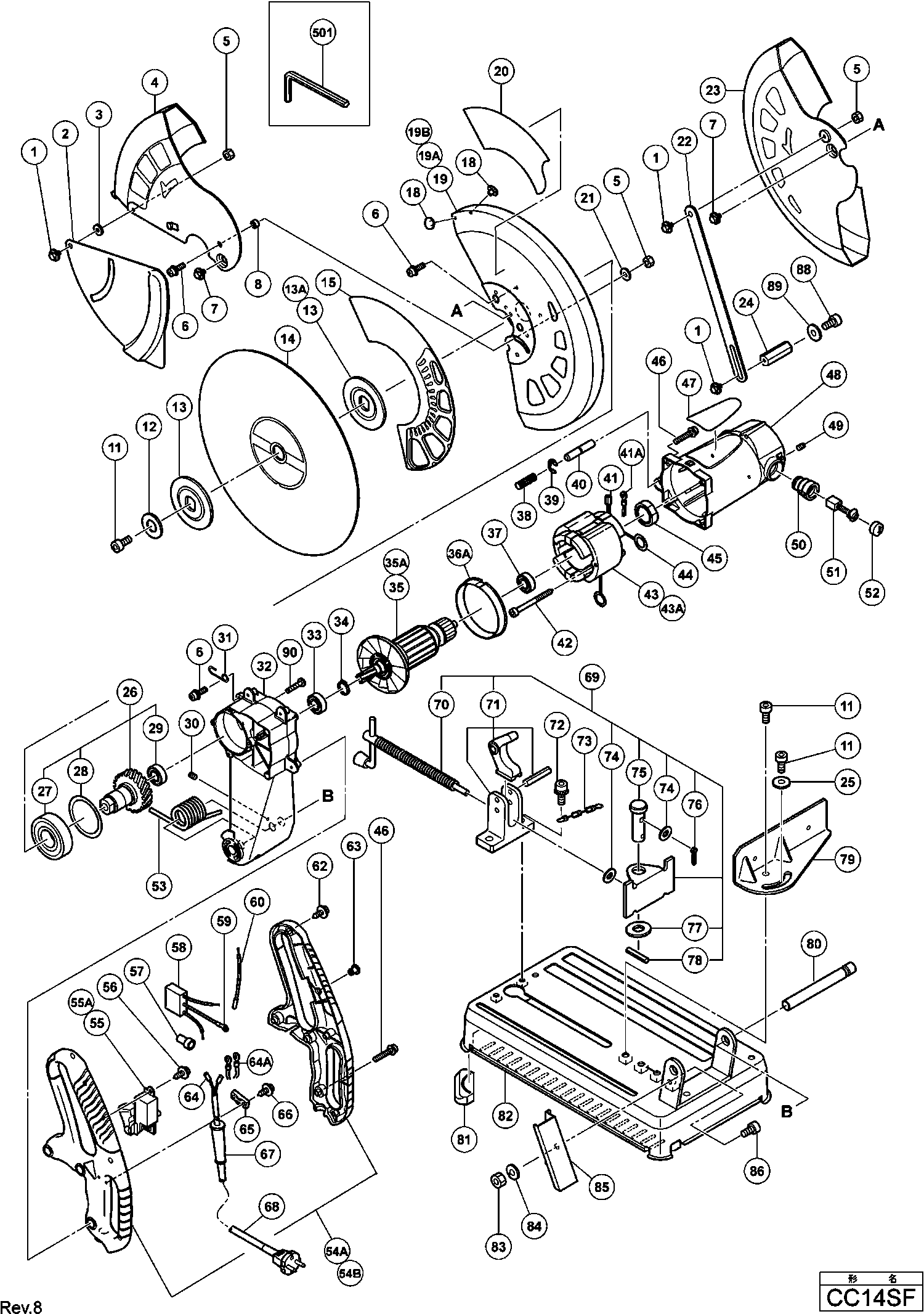

Dessins des Hikoki CC14SF
Liste de pièces de rechange des Hikoki CC14SF
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon | ||||
| *1 | 325133 | 1.35 | 1.62 | |
| Bride | ||||
| *13 | 325117 | 4.20 | 5.04 | |
| Induit | ||||
| *35 | 360732F | 83.60 | 100.32 | |
| Pas d'informations disponibles, non commandable | ||||
| *35A | 360732U | |||
| Partie de la capot de protection (a) | ||||
| *4 | 325128 | 14.10 | 16.92 | |
| Terminal M4 | ||||
| *41A | 930804 | 3.00 | 3.60 | |
| Inducteur Includ.41,44 For Aus,nzl (till 08.2011 | ||||
| *43 | 340643H | 96.94 | 116.32 | |
| CHAMP 230-240 VOLTS | ||||
| *43A | 340643Q | 70.40 | 84.48 | |
| Ensemble de poignée (ancien 325123+325124) | ||||
| *54A | 331668 | 54.18 | 65.01 | |
| POIGNÉE COMPLÈTE | ||||
| *54B | 333400 | 22.83 | 27.39 | |
| Interrupteur Cc-14 | ||||
| *55 | 976825 | 22.00 | 26.40 | |
| Commutateur | ||||
| *55A | 334189 | 13.80 | 16.56 | |
| Condensateur | ||||
| *58 | 994273 | 4.29 | 5.14 | |
| Borne For Noise Suppressor | ||||
| *59 | 938108 | 1.20 | 1.44 | |
| Terminal M4 | ||||
| *64A | 930804 | 3.00 | 3.60 | |
| Entree De Cable Ø 8.8 | ||||
| *67 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| *67 | 938051 | 1.04 | 1.24 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *68 | 500423Z | 12.87 | 15.44 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *68 | 500447Z | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| *69 | 325101 | |||
| Vis De Serrage Cc 14se | ||||
| *70 | 321226 | 17.33 | 20.79 | |
| Chaine | ||||
| *73 | 968520 | 2.10 | 2.52 | |
| Plaque de base | ||||
| *82 | 325121 | 47.58 | 57.09 | |
| VONKENVANGER (OUD 325108) | ||||
| *85 | 330712 | 2.88 | 3.46 | |
| Boulon | ||||
| 1 | 325133 | 1.35 | 1.62 | |
| Partie du capuchon de protection (b) | ||||
| 2 | 325132 | 9.15 | 10.98 | |
| Partie de la capot de protection (a) | ||||
| 4 | 325128 | 14.10 | 16.92 | |
| Entretoise M5 (10 pces) | ||||
| 5 | 949566 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 6 | 307294 | 1.05 | 1.26 | |
| Vis | ||||
| 7 | 325130 | 1.35 | 1.62 | |
| Entretoise Except For Saf | ||||
| 8 | 325131 | 2.10 | 2.52 | |
| Boulon M10 x 20 | ||||
| 11 | 949844 | 6.60 | 7.92 | |
| Rondelle | ||||
| 12 | 965724 | 1.35 | 1.62 | |
| Bride | ||||
| 13 | 325117 | 4.20 | 5.04 | |
| Rondelle de Roue (c) Pour l'Europe | ||||
| 13A | 335333 | 4.65 | 5.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 325120 | |||
| Bouchon de couverture | ||||
| 18 | 325127 | 1.05 | 1.26 | |
| Couvercle | ||||
| 19 | 325105 | 38.09 | 45.70 | |
| Couvercle de protection (a) | ||||
| 19A | 335334 | 22.96 | 27.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 19B | 335858 | |||
| Rondelle Ø5 (x10) paquet de 10 | ||||
| 21 | 949431 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 325136 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 325134 | |||
| Pas d'informations disponibles, non commandable | ||||
| 24 | 325135 | |||
| Rondelle M10 (x10) paquet de 10 | ||||
| 25 | 949434 | 1.35 | 1.62 | |
| Engrenage Complet | ||||
| 26 | 325103 | 39.88 | 47.85 | |
| Roulement | ||||
| 27 | 6306VV | 18.70 | 22.44 | |
| Goupille d'Arrêt (b) | ||||
| 28 | 325017 | 2.10 | 2.52 | |
| Roulement A Billes | ||||
| 29 | 6002VV | 7.35 | 8.82 | |
| Vis M5 | ||||
| 30 | 318044 | 1.65 | 1.98 | |
| Crochet | ||||
| 31 | 321234 | 1.65 | 1.98 | |
| Carter | ||||
| 32 | 325113 | 41.80 | 50.16 | |
| Roulement A Billes | ||||
| 33 | 6002VV | 7.35 | 8.82 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 34 | 939544 | 2.13 | 2.55 | |
| ANKER 100-110 VOLT | ||||
| 35 | 360731 | 88.72 | 106.46 | |
| Induit | ||||
| 35 | 360732F | 83.60 | 100.32 | |
| ANKER 100-110 VOLT | ||||
| 35A | 360731 | 88.72 | 106.46 | |
| Baffle | ||||
| 36A | 326156 | 1.65 | 1.98 | |
| Roulement | ||||
| 37 | 6000VV | 6.15 | 7.38 | |
| Ressort C 8fs | ||||
| 38 | 948363 | 1.05 | 1.26 | |
| Circlips en "e" pour Ø6 | ||||
| 39 | 955479 | 1.05 | 1.26 | |
| Goupille D Arret Cc 14se | ||||
| 40 | 321239 | 1.65 | 1.98 | |
| Terminal M4 | ||||
| 41A | 930804 | 3.00 | 3.60 | |
| Vis D5x75 (ancien 963454z) | ||||
| 42 | 984271 | 1.04 | 1.24 | |
| Inducteur Includ.41,44 For Aus,nzl (till 08.2011 | ||||
| 43 | 340643H | 96.94 | 116.32 | |
| VELD 110 VOLT | ||||
| 43 | 340643G | 90.53 | 108.64 | |
| CHAMP 230-240 VOLTS | ||||
| 43A | 340643Q | 70.40 | 84.48 | |
| Raccord | ||||
| 44 | 998744 | 1.20 | 1.44 | |
| COUSSINET DE PALIER | ||||
| 45 | 325116 | 3.15 | 3.78 | |
| Vis Cm 12y | ||||
| 46 | 312298 | 2.40 | 2.88 | |
| Carter | ||||
| 48 | 325125 | 34.24 | 41.08 | |
| Vis de réglage hexagonale M5x8 | ||||
| 49 | 938477 | 1.05 | 1.26 | |
| Porte Charbon | ||||
| 50 | 980487 | 5.68 | 6.81 | |
| Jeu De Charbons (1 paire) | ||||
| 51 | 999044 | 4.50 | 5.40 | |
| Bouchon De Charbon | ||||
| 52 | 940540 | 1.04 | 1.24 | |
| Ressort | ||||
| 53 | 321422 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 333827 | |||
| Ensemble de poignée (ancien 325123+325124) | ||||
| 54A | 331668 | 54.18 | 65.01 | |
| POIGNÉE COMPLÈTE | ||||
| 54B | 333400 | 22.83 | 27.39 | |
| Commutateur | ||||
| 55 | 951894 | 25.99 | 31.18 | |
| Interrupteur Cc-14 | ||||
| 55 | 976825 | 22.00 | 26.40 | |
| Commutateur | ||||
| 55A | 334189 | 13.80 | 16.56 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 56 | 305720 | 1.05 | 1.26 | |
| Connecteur 50092 | ||||
| 57 | 959141 | 3.75 | 4.50 | |
| Condensateur | ||||
| 58 | 994273 | 4.29 | 5.14 | |
| Condensateur | ||||
| 58 | 930039 | 1.95 | 2.34 | |
| Borne For Noise Suppressor | ||||
| 59 | 938108 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 321423 | |||
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 62 | 301653 | 1.04 | 1.24 | |
| Bouton d'arrêt | ||||
| 63 | 951895 | 3.30 | 3.96 | |
| Manchon à cabler | ||||
| 64 | 981373 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 64A | 930804 | 3.00 | 3.60 | |
| Serre Cable | ||||
| 65 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 984750 | |||
| Entree De Cable Ø 8.8 | ||||
| 67 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 67 | 938051 | 1.04 | 1.24 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 68 | 500461Z | 17.88 | 21.45 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 68 | 500423Z | 12.87 | 15.44 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 68 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 68 | 500247Z | 6.18 | 7.42 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| 68A | 500492Z | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 333829 | |||
| Vis De Serrage Cc 14se | ||||
| 70 | 321226 | 17.33 | 20.79 | |
| Support | ||||
| 71 | 325102 | 13.95 | 16.74 | |
| Vis à tête hexagonale (avec rondelles) M8x25 | ||||
| 72 | 307357 | 1.35 | 1.62 | |
| Chaine | ||||
| 73 | 968520 | 2.10 | 2.52 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 74 | 949433 | 1.05 | 1.26 | |
| Axe Cc 14se | ||||
| 75 | 321229 | 6.60 | 7.92 | |
| Goupille fendue D3x15 (10 pièces) | ||||
| 76 | 949537 | 1.35 | 1.62 | |
| Rondelle M16 | ||||
| 77 | 321232 | 1.65 | 1.98 | |
| Goupille Cc 14 | ||||
| 78 | 949681 | 3.60 | 4.32 | |
| Presse | ||||
| 79 | 325100 | 9.60 | 11.52 | |
| Axe Cc 14se | ||||
| 80 | 321237 | 3.30 | 3.96 | |
| Pied caoutchou (cc 14se) | ||||
| 81 | 321223 | 2.55 | 3.06 | |
| Plaque de base | ||||
| 82 | 325121 | 47.58 | 57.09 | |
| Ecrou M.8 (x10) (paquet de 10) | ||||
| 83 | 949568 | 1.50 | 1.80 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 84 | 949457 | 1.05 | 1.26 | |
| VONKENVANGER (OUD 325108) | ||||
| 85 | 330712 | 2.88 | 3.46 | |
| Pare Eclat | ||||
| 85 | 325108 | 2.10 | 2.52 | |
| Vis M8x20 par paquet de 10 | ||||
| 86 | 949656 | 5.55 | 6.66 | |
| Boulon M10 x 20 | ||||
| 88 | 949844 | 6.60 | 7.92 | |
| Rondelle M10 (x10) paquet de 10 | ||||
| 89 | 949434 | 1.35 | 1.62 | |
| Vis Ø 5x12 | ||||
| 90 | 326157 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 955857 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 978958 | |||
