Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C9U3'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

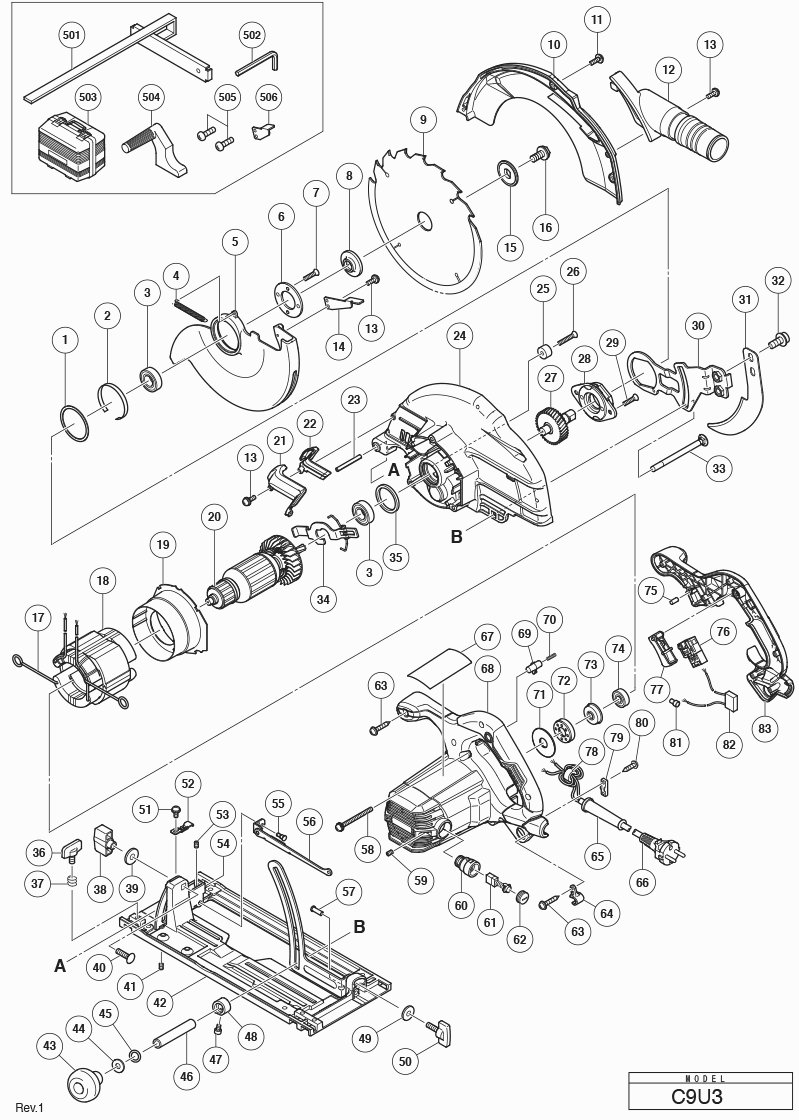

Dessins des Hikoki C9U3
Liste de pièces de rechange des Hikoki C9U3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *18 | 340942G | 36.71 | 44.06 | |
| INDUCTEUR 110 VOLTS | ||||
| *18 | 340942J | 34.26 | 41.11 | |
| Induit 230v | ||||
| *20 | 361033E | 46.20 | 55.44 | |
| INDUIT 110 V | ||||
| *20 | 361033C | 43.12 | 51.74 | |
| Pas d'informations disponibles, non commandable | ||||
| *66 | 500455Z | |||
| Boîte de boîtier DUO 110 - Ensemble | ||||
| *68B | 373924 | 23.93 | 28.71 | |
| Rondelle | ||||
| *8 | 370271 | 2.25 | 2.70 | |
| Rondelle | ||||
| *8 | 370272 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| *9 | 326830 | |||
| Bague | ||||
| 1 | 370540 | 1.04 | 1.24 | |
| Clinquant C9u | ||||
| 2 | 998887 | 9.30 | 11.16 | |
| Roulement | ||||
| 3 | 6202VV | 7.05 | 8.46 | |
| Ressort de retour | ||||
| 4 | 370543 | 1.65 | 1.98 | |
| Garde inférieure | ||||
| 5 | 370283 | 13.80 | 16.56 | |
| Chapeau D.roulement (1) | ||||
| 6 | 370277 | 1.04 | 1.24 | |
| Vis M.5*14 | ||||
| 7 | 992013 | 1.05 | 1.26 | |
| Rondelle | ||||
| 8 | 370272 | 2.25 | 2.70 | |
| Rondelle | ||||
| 8 | 370271 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 326830 | |||
| Couvercle de la scie | ||||
| 10 | 370280 | 11.10 | 13.32 | |
| Couvercle de la scie | ||||
| 10A | 370280 | 11.10 | 13.32 | |
| Vis Ø4*12 | ||||
| 11 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 997247 | |||
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 13 | 935196 | 1.04 | 1.24 | |
| Levier | ||||
| 14 | 370542 | 1.04 | 1.24 | |
| Rondelle | ||||
| 15 | 370279 | 2.25 | 2.70 | |
| Vis D8*15,5 Serre Lame | ||||
| 16 | 324662 | 1.95 | 2.34 | |
| Raccord | ||||
| 17 | 937623 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 18 | 340942G | 36.71 | 44.06 | |
| INDUCTEUR 110 VOLTS | ||||
| 18 | 340942J | 34.26 | 41.11 | |
| Guide de ventilateur | ||||
| 19 | 370292 | 1.35 | 1.62 | |
| Induit 230v | ||||
| 20 | 361033E | 46.20 | 55.44 | |
| INDUIT 110 V | ||||
| 20 | 361033C | 43.12 | 51.74 | |
| Guide de flux (b) | ||||
| 21 | 370282 | 1.04 | 1.24 | |
| Guide de flux (a) | ||||
| 22 | 370281 | 1.04 | 1.24 | |
| Goupille Ø 8*50 (x10) paquet 10 | ||||
| 23 | 949884 | 10.65 | 12.78 | |
| Couvercle d'engrenage | ||||
| 24 | 370544 | 26.26 | 31.52 | |
| Butee | ||||
| 25 | 337080 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 26 | 949794 | 1.65 | 1.98 | |
| Set de broche et d'engrenage | ||||
| 27 | 370276 | 11.55 | 13.86 | |
| SUPPORT DE ROULEMENT | ||||
| 28 | 370275 | 5.40 | 6.48 | |
| Vis M.6*14 | ||||
| 29 | 303797 | 1.05 | 1.26 | |
| Bras | ||||
| 30 | 370297 | 5.70 | 6.84 | |
| Couteau de division | ||||
| 31 | 370298 | 4.35 | 5.22 | |
| Boulon à tête creuse hexagonale M8 | ||||
| 32 | 370287 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 370266 | |||
| ENSEMBLE BOULON DIAGONAL M8 (ANCIEN 370266) | ||||
| 33A | 378198 | 2.40 | 2.88 | |
| Levier de verrouillage | ||||
| 34 | 370291 | 1.50 | 1.80 | |
| Plaq.en Caoutchouc (1) | ||||
| 35 | 303792 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 36 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 37 | 947859 | 1.04 | 1.24 | |
| Ecrou Papillon D8 | ||||
| 38 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 39 | 949433 | 1.05 | 1.26 | |
| Boulon M.8*30 | ||||
| 40 | 302457 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 41 | 302469 | 1.05 | 1.26 | |
| VIS DE PRESSION NYLOCK M6 NEUVE | ||||
| 41A | 379529 | 1.00 | 1.20 | |
| Ass'y de base Incl.57 | ||||
| 42 | 370294 | 24.89 | 29.86 | |
| Bouton | ||||
| 43 | 324660 | 4.35 | 5.22 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 44 | 949433 | 1.05 | 1.26 | |
| JOINT TORIQUE (P-7) (ANCIEN 676531) | ||||
| 45 | 889335 | 1.00 | 1.20 | |
| Manchon (a) | ||||
| 46 | 370267 | 4.20 | 5.04 | |
| Boulon à tête hexagonale de verrouillage M4x6 | ||||
| 47 | 370278 | 1.04 | 1.24 | |
| Manchon (b) | ||||
| 48 | 370268 | 3.00 | 3.60 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 49 | 949425 | 1.05 | 1.26 | |
| Vis à ailettes M6x22 | ||||
| 50 | 322959 | 1.05 | 1.26 | |
| Vis M4 Noir | ||||
| 51 | 331003 | 1.95 | 2.34 | |
| Pince | ||||
| 52 | 324659 | 1.95 | 2.34 | |
| Vis de blocage hexagonale M5x6 | ||||
| 53 | 319541 | 1.50 | 1.80 | |
| Segment De Table C8u/c9u | ||||
| 54 | 308481 | 4.65 | 5.58 | |
| Broche d'étape | ||||
| 55 | 370295 | 1.04 | 1.24 | |
| Plaque (1) | ||||
| 56 | 370296 | 1.80 | 2.16 | |
| Rivet Ø6*17 | ||||
| 57 | 308480 | 1.05 | 1.26 | |
| Vis C 8fs/c 8fc | ||||
| 58 | 997841 | 1.05 | 1.26 | |
| Vis de réglage hexagonale M5x8 | ||||
| 59 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 60 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons (1 paire) | ||||
| 61 | 999038 | 9.30 | 11.16 | |
| Bouchon Charbon | ||||
| 62 | 961781 | 2.55 | 3.06 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 63 | 301653 | 1.04 | 1.24 | |
| Porte-cordon | ||||
| 64 | 370269 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 953327 | |||
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| 66 | 500440Z | 20.49 | 24.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 68 | 370289 | |||
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 68A | 373924 | 23.93 | 28.71 | |
| Bouton de verrouillage sauf pour Saf | ||||
| 69 | 370262 | 1.04 | 1.24 | |
| Ressort | ||||
| 70 | 335465 | 1.04 | 1.24 | |
| Tôle à ressort | ||||
| 71 | 992926 | 1.05 | 1.26 | |
| Bague en caoutchouc | ||||
| 72 | 370628 | 1.04 | 1.24 | |
| Coussinet | ||||
| 73 | 325355 | 3.00 | 3.60 | |
| Roulement | ||||
| 74 | 6000VV | 6.15 | 7.38 | |
| STYLO EN CAOUTCHOUC | ||||
| 75 | 931701 | 1.05 | 1.26 | |
| Interrupteur (1) | ||||
| 76 | 370260 | 13.75 | 16.50 | |
| Gachette (1) | ||||
| 77 | 370261 | 1.04 | 1.24 | |
| Gaine thermorétractable | ||||
| 78 | 334379 | 4.65 | 5.58 | |
| Serre Cable | ||||
| 79 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 984750 | |||
| Connecteur 50092 | ||||
| 81 | 959141 | 3.75 | 4.50 | |
| Condensateur | ||||
| 82 | 930039 | 1.95 | 2.34 | |
| Couvert de poignée | ||||
| 83 | 370290 | 10.35 | 12.42 | |
| PLAQUE (C) | ||||
| 84 | 371211 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 85 | 935196 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 303888 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 370627 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 303811 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 323208 | |||
| Levier (1) | ||||
| 506 | 370264 | 1.04 | 1.24 | |
