Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C9SA3'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

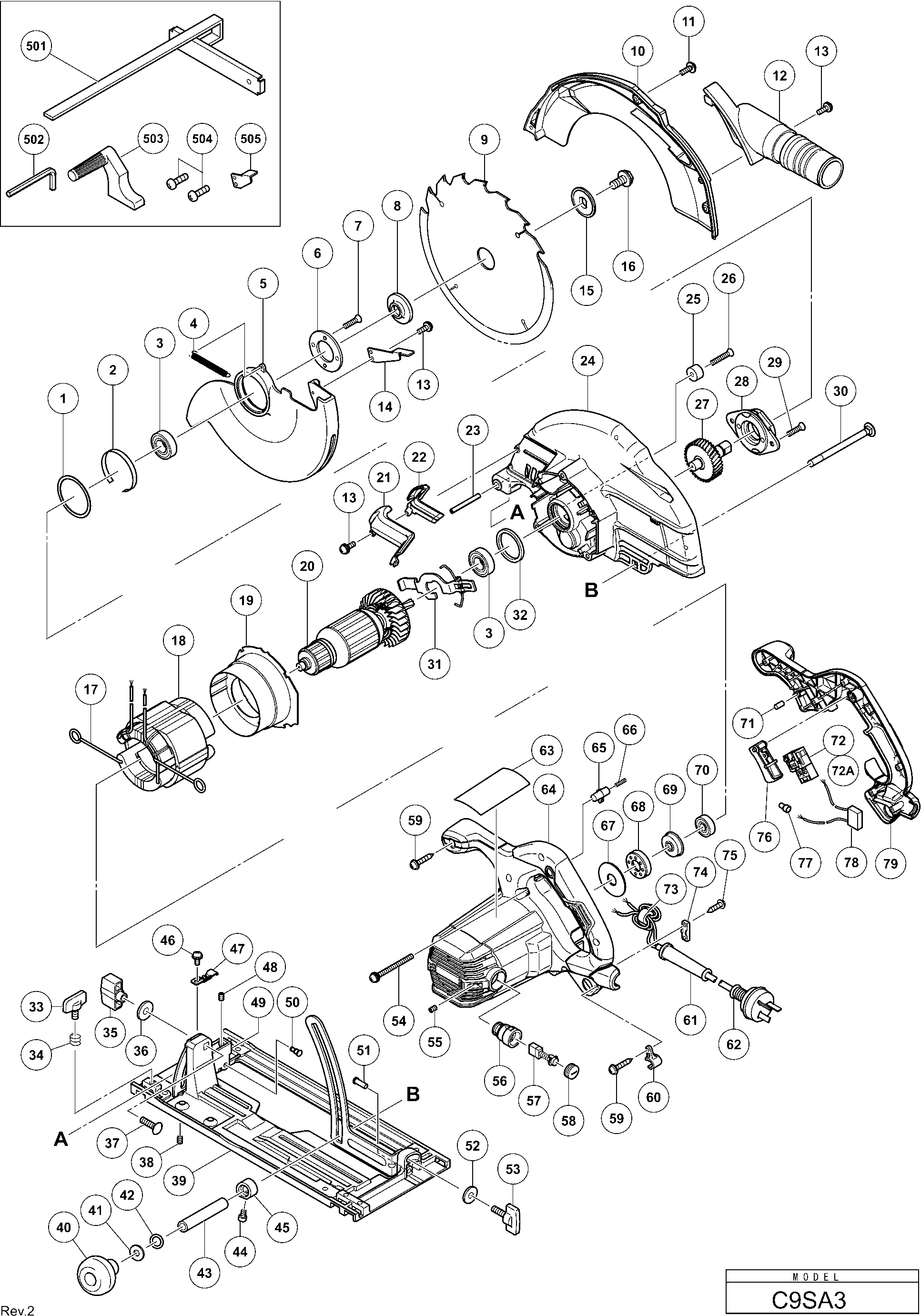

Dessins des Hikoki C9SA3
Liste de pièces de rechange des Hikoki C9SA3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *18 | 340942G | 36.71 | 44.06 | |
| VELD 110 VOLT | ||||
| *18 | 340942J | 34.26 | 41.11 | |
| Induit 230v | ||||
| *20 | 361033E | 46.20 | 55.44 | |
| ANKER 110 VOLT | ||||
| *20 | 361033C | 43.12 | 51.74 | |
| Entree De Cable Ø 10,1 | ||||
| *61 | 938051 | 1.04 | 1.24 | |
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| *62 | 500440Z | 20.49 | 24.58 | |
| Bouton de verrouillage sauf pour Saf | ||||
| *65 | 370262 | 1.04 | 1.24 | |
| Rondelle | ||||
| *8 | 370271 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| *9 | 370286 | |||
| Bague | ||||
| 1 | 370540 | 1.04 | 1.24 | |
| Clinquant C9u | ||||
| 2 | 998887 | 9.30 | 11.16 | |
| Roulement | ||||
| 3 | 6202VV | 7.05 | 8.46 | |
| Ressort de retour | ||||
| 4 | 370543 | 1.65 | 1.98 | |
| Garde inférieure | ||||
| 5 | 370284 | 13.80 | 16.56 | |
| Chapeau D.roulement (1) | ||||
| 6 | 370277 | 1.04 | 1.24 | |
| Vis M.5*14 | ||||
| 7 | 992013 | 1.05 | 1.26 | |
| Rondelle | ||||
| 8 | 370271 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 370286 | |||
| Couvercle de la scie | ||||
| 10 | 370280 | 11.10 | 13.32 | |
| Couvercle de la scie | ||||
| 10A | 370280 | 11.10 | 13.32 | |
| Vis Ø4*12 | ||||
| 11 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 997247 | |||
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 13 | 935196 | 1.04 | 1.24 | |
| Levier | ||||
| 14 | 370542 | 1.04 | 1.24 | |
| Rondelle | ||||
| 15 | 370279 | 2.25 | 2.70 | |
| Vis D8*15,5 Serre Lame | ||||
| 16 | 324662 | 1.95 | 2.34 | |
| Raccord | ||||
| 17 | 937623 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 18 | 340942G | 36.71 | 44.06 | |
| VELD 110 VOLT | ||||
| 18 | 340942J | 34.26 | 41.11 | |
| Guide de ventilateur | ||||
| 19 | 370292 | 1.35 | 1.62 | |
| Induit 230v | ||||
| 20 | 361033E | 46.20 | 55.44 | |
| ANKER 110 VOLT | ||||
| 20 | 361033C | 43.12 | 51.74 | |
| Guide de flux (b) | ||||
| 21 | 370282 | 1.04 | 1.24 | |
| Guide de flux (a) | ||||
| 22 | 370281 | 1.04 | 1.24 | |
| Goupille Ø 8*50 (x10) paquet 10 | ||||
| 23 | 949884 | 10.65 | 12.78 | |
| Couvercle d'engrenage | ||||
| 24 | 370544 | 26.26 | 31.52 | |
| Butee | ||||
| 25 | 337080 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 26 | 949794 | 1.65 | 1.98 | |
| Set de broche et d'engrenage | ||||
| 27 | 370276 | 11.55 | 13.86 | |
| SUPPORT DE ROULEMENT | ||||
| 28 | 370275 | 5.40 | 6.48 | |
| Vis M.6*14 | ||||
| 29 | 303797 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 370266 | |||
| DIAGONAL BOLT M8 ASS'Y (OLD 370266) | ||||
| 30A | 378198 | 2.40 | 2.88 | |
| Levier de verrouillage | ||||
| 31 | 370291 | 1.50 | 1.80 | |
| Plaq.en Caoutchouc (1) | ||||
| 32 | 303792 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 33 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 34 | 947859 | 1.04 | 1.24 | |
| Ecrou Papillon D8 | ||||
| 35 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 36 | 949433 | 1.05 | 1.26 | |
| Boulon M.8*30 | ||||
| 37 | 302457 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 38 | 302469 | 1.05 | 1.26 | |
| NYLOCK SET SCREW M6 NEW | ||||
| 38A | 379529 | 1.00 | 1.20 | |
| Ass'y de base Incl.57 | ||||
| 39 | 370294 | 24.89 | 29.86 | |
| Bouton | ||||
| 40 | 324660 | 4.35 | 5.22 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 41 | 949433 | 1.05 | 1.26 | |
| O-RING (P-7) (OUD 676531) | ||||
| 42 | 889335 | 1.00 | 1.20 | |
| Manchon (a) | ||||
| 43 | 370267 | 4.20 | 5.04 | |
| Boulon à tête hexagonale de verrouillage M4x6 | ||||
| 44 | 370278 | 1.04 | 1.24 | |
| Manchon (b) | ||||
| 45 | 370268 | 3.00 | 3.60 | |
| Vis M4 Noir | ||||
| 46 | 331003 | 1.95 | 2.34 | |
| Pince | ||||
| 47 | 324659 | 1.95 | 2.34 | |
| Vis de blocage hexagonale M5x6 | ||||
| 48 | 319541 | 1.50 | 1.80 | |
| Segment De Table C8u/c9u | ||||
| 49 | 308481 | 4.65 | 5.58 | |
| Broche d'étape | ||||
| 50 | 370295 | 1.04 | 1.24 | |
| Rivet Ø6*17 | ||||
| 51 | 308480 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 52 | 949425 | 1.05 | 1.26 | |
| Vis à ailettes M6x22 | ||||
| 53 | 322959 | 1.05 | 1.26 | |
| Vis C 8fs/c 8fc | ||||
| 54 | 997841 | 1.05 | 1.26 | |
| Vis de réglage hexagonale M5x8 | ||||
| 55 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 56 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons (1 paire) | ||||
| 57 | 999038 | 9.30 | 11.16 | |
| Bouchon Charbon | ||||
| 58 | 961781 | 2.55 | 3.06 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 59 | 301653 | 1.04 | 1.24 | |
| Porte-cordon | ||||
| 60 | 370269 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,1 | ||||
| 61 | 938051 | 1.04 | 1.24 | |
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| 62 | 500440Z | 20.49 | 24.58 | |
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 64A | 373924 | 23.93 | 28.71 | |
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 64B | 373924 | 23.93 | 28.71 | |
| Bouton de verrouillage sauf pour Saf | ||||
| 65 | 370262 | 1.04 | 1.24 | |
| Ressort | ||||
| 66 | 335465 | 1.04 | 1.24 | |
| Tôle à ressort | ||||
| 67 | 992926 | 1.05 | 1.26 | |
| Bague en caoutchouc | ||||
| 68 | 370628 | 1.04 | 1.24 | |
| Coussinet | ||||
| 69 | 325355 | 3.00 | 3.60 | |
| Roulement | ||||
| 70 | 6000VV | 6.15 | 7.38 | |
| STYLO EN CAOUTCHOUC | ||||
| 71 | 931701 | 1.05 | 1.26 | |
| Interrupteur (1) | ||||
| 72 | 370260 | 13.75 | 16.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 72A | 371310 | |||
| SCHAKELAAR (OUD 370260) | ||||
| 72B | 382232 | 3.60 | 4.32 | |
| Gaine thermorétractable | ||||
| 73 | 334379 | 4.65 | 5.58 | |
| Serre Cable | ||||
| 74 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 75 | 984750 | |||
| Gachette (1) | ||||
| 76 | 370261 | 1.04 | 1.24 | |
| Connecteur 50092 | ||||
| 77 | 959141 | 3.75 | 4.50 | |
| Condensateur | ||||
| 78 | 930039 | 1.95 | 2.34 | |
| Couvert de poignée | ||||
| 79 | 370290 | 10.35 | 12.42 | |
| Manchon à cabler | ||||
| 80 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 303888 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 303811 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 323208 | |||
| Levier (1) | ||||
| 505 | 370264 | 1.04 | 1.24 | |
