Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C9BU2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

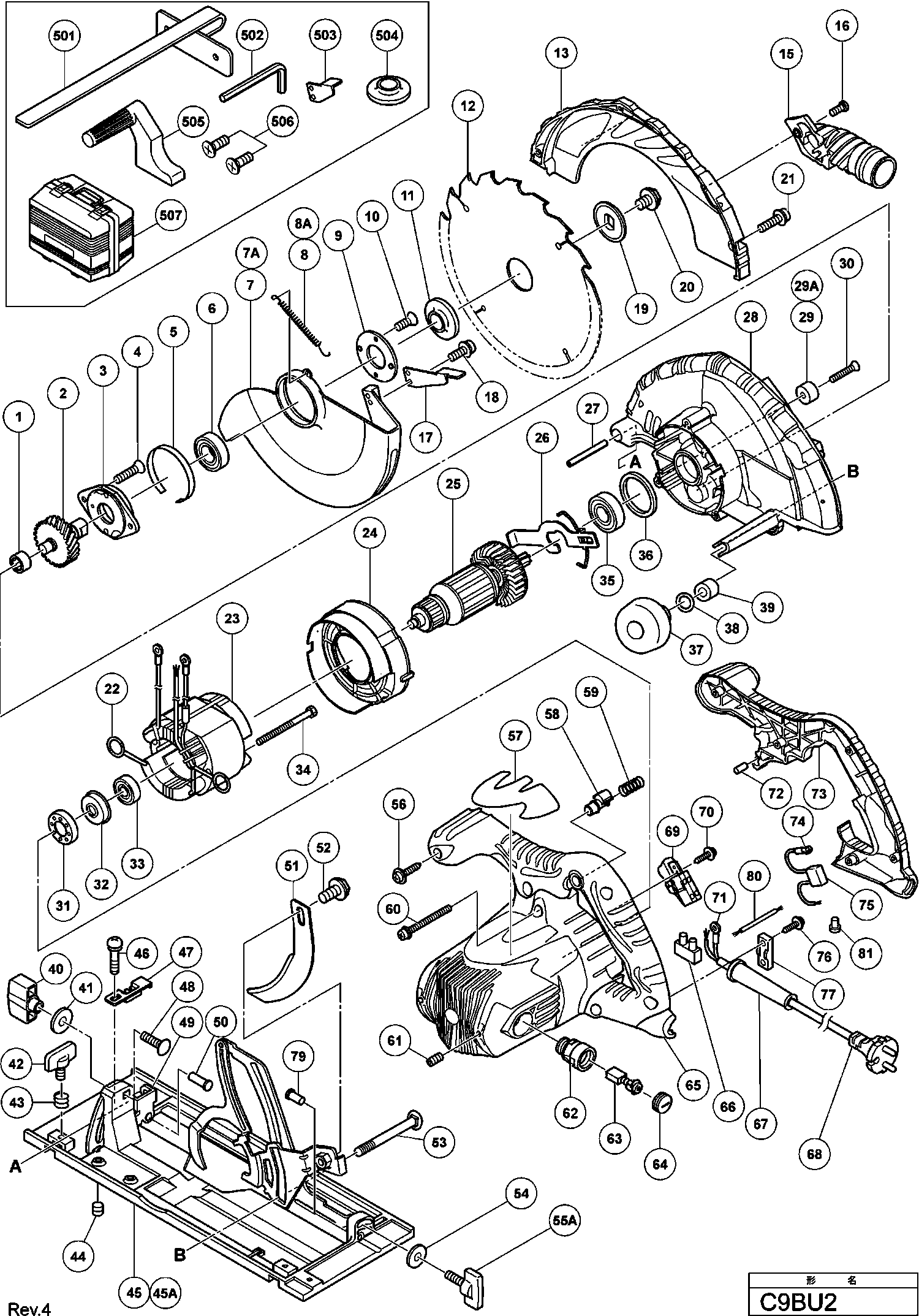

Dessins des Hikoki C9BU2
Liste de pièces de rechange des Hikoki C9BU2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Roulement Aiguilles | ||||
| 1 | 673002 | 4.35 | 5.22 | |
| Arbre De Transmission | ||||
| 2 | 303789 | 26.13 | 31.35 | |
| Porte-Roulement | ||||
| 3 | 303790 | 8.85 | 10.62 | |
| Vis M.6*14 | ||||
| 4 | 303797 | 1.05 | 1.26 | |
| Clinquant C9u | ||||
| 5 | 998887 | 9.30 | 11.16 | |
| Roulement à billes 6203vvcmps2s | ||||
| 6 | 6203VV | 7.80 | 9.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 325353 | |||
| Garde Inférieure Depuis 12.2013 | ||||
| 7A | 337187 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 303805 | |||
| Ressort de Retour Depuis 12.2013 | ||||
| 8A | 337188 | 3.00 | 3.60 | |
| Couvercle Roulement C9u | ||||
| 9 | 303804 | 2.10 | 2.52 | |
| Vis M.5*14 | ||||
| 10 | 992013 | 1.05 | 1.26 | |
| Rondelle (a) | ||||
| 11 | 302476 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 303810 | |||
| Protecteur | ||||
| 13 | 325354 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 324669 | |||
| Vis Spéciale | ||||
| 16 | 324139 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 17 | 302464 | |||
| Levier | ||||
| 17A | 370542 | 1.04 | 1.24 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 18 | 304043 | 1.05 | 1.26 | |
| Serre Lame | ||||
| 19 | 302423 | 2.10 | 2.52 | |
| Vis D8*15,5 Serre Lame | ||||
| 20 | 324662 | 1.95 | 2.34 | |
| Vis Ø4*14 Noir | ||||
| 21 | 305691 | 1.05 | 1.26 | |
| Raccord | ||||
| 22 | 937623 | 1.04 | 1.24 | |
| Inducteur C 9bu2 Includ.22 | ||||
| 23 | 340661E | 56.24 | 67.48 | |
| Baffle | ||||
| 24 | 325352 | 1.05 | 1.26 | |
| ANKER 110 VOLT | ||||
| 25 | 360778C | 111.32 | 133.58 | |
| Induit | ||||
| 25 | 360778E | 77.14 | 92.56 | |
| Blocage C9u | ||||
| 26 | 303793 | 4.65 | 5.58 | |
| Goupille Ø 8*50 (x10) paquet 10 | ||||
| 27 | 949884 | 10.65 | 12.78 | |
| Carter | ||||
| 28 | 325350 | 59.68 | 71.61 | |
| Butee C9u/c6u/c6dd | ||||
| 29 | 961729 | 1.05 | 1.26 | |
| Coussin | ||||
| 29A | 337097 | 1.20 | 1.44 | |
| Vis M.6*20 (x10) | ||||
| 30 | 949794 | 1.65 | 1.98 | |
| Douille Caoutchouc | ||||
| 31 | 325356 | 1.05 | 1.26 | |
| Coussinet | ||||
| 32 | 325355 | 3.00 | 3.60 | |
| Roulement | ||||
| 33 | 6000VV | 6.15 | 7.38 | |
| Vis Ø 5*65 | ||||
| 34 | 960251 | 1.05 | 1.26 | |
| Roulement | ||||
| 35 | 6202VV | 7.05 | 8.46 | |
| Plaq.en Caoutchouc (1) | ||||
| 36 | 303792 | 1.05 | 1.26 | |
| Bouton | ||||
| 37 | 324660 | 4.35 | 5.22 | |
| O-RING (P-7) (OUD 676531) | ||||
| 38 | 889335 | 1.00 | 1.20 | |
| Douille | ||||
| 39 | 303801 | 3.60 | 4.32 | |
| Ecrou Papillon D8 | ||||
| 40 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 41 | 949433 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 42 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 43 | 947859 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 44 | 302469 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 325366 | |||
| Plaque de base | ||||
| 45A | 337190 | 71.23 | 85.47 | |
| Vis à métaux M4x6 (avec rondelle sp.) | ||||
| 46 | 317333 | 1.50 | 1.80 | |
| Pince | ||||
| 47 | 324659 | 1.95 | 2.34 | |
| Boulon M.8*30 | ||||
| 48 | 302457 | 1.04 | 1.24 | |
| Segment De Table C8u/c9u | ||||
| 49 | 308481 | 4.65 | 5.58 | |
| Plus disponible, pas de remplacement | ||||
| 50 | 308482 | |||
| Plus disponible, pas de remplacement | ||||
| 51 | 303806 | |||
| Vis D8*10 | ||||
| 52 | 324664 | 1.95 | 2.34 | |
| Boulon M.8 Diagonal | ||||
| 53 | 303800 | 2.55 | 3.06 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 54 | 949425 | 1.05 | 1.26 | |
| Ecrou Papillon D 6x20 | ||||
| 55A | 328923 | 1.50 | 1.80 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 56 | 301653 | 1.04 | 1.24 | |
| Bouton-poussoir | ||||
| 58 | 325358 | 1.05 | 1.26 | |
| Ressort | ||||
| 59 | 325359 | 1.05 | 1.26 | |
| Vis de machine M5X40 | ||||
| 60 | 303796 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 61 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 62 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons (1 paire) | ||||
| 63 | 999038 | 9.30 | 11.16 | |
| Bouchon Charbon | ||||
| 64 | 961781 | 2.55 | 3.06 | |
| Carter | ||||
| 65 | 325362 | 28.05 | 33.66 | |
| Connecteur Till 10.1999 For Aus | ||||
| 66 | 938307 | 2.13 | 2.55 | |
| Entree De Cable Ø 10,7 | ||||
| 67 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 67 | 958049 | 1.04 | 1.24 | |
| CORD 2,4M 2 X 1.5 H05VV-F GBR 110V | ||||
| 68 | 500463Z | 22.60 | 27.12 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 68 | 500247Z | 6.18 | 7.42 | |
| Commutateur | ||||
| 69 | 325357 | 21.04 | 25.24 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 70 | 305720 | 1.05 | 1.26 | |
| Borne | ||||
| 71 | 980063 | 1.04 | 1.24 | |
| GOUJON EN CAOUTCHOUC (ANCIEN 976441) | ||||
| 72 | 946362 | 1.05 | 1.26 | |
| Poignee | ||||
| 73 | 325351 | 9.30 | 11.16 | |
| Borne | ||||
| 74 | 980063 | 1.04 | 1.24 | |
| Condensateur | ||||
| 75 | 930039 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 76 | 984750 | |||
| Serre Cable | ||||
| 77 | 937631 | 1.04 | 1.24 | |
| Rivet Ø6*17 | ||||
| 79 | 308480 | 1.05 | 1.26 | |
| Fil interne | ||||
| 80 | 330644 | 1.95 | 2.34 | |
| Connecteur 50092 | ||||
| 81 | 959141 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 303888 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Bouton | ||||
| 503 | 303338 | 2.40 | 2.88 | |
| Bague | ||||
| 504 | 302443 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 303811 | |||
| Vis M.6*16 (paquet de 10) | ||||
| 506 | 949340 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 507 | 325364 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 325365 | |||
