Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C9BA2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

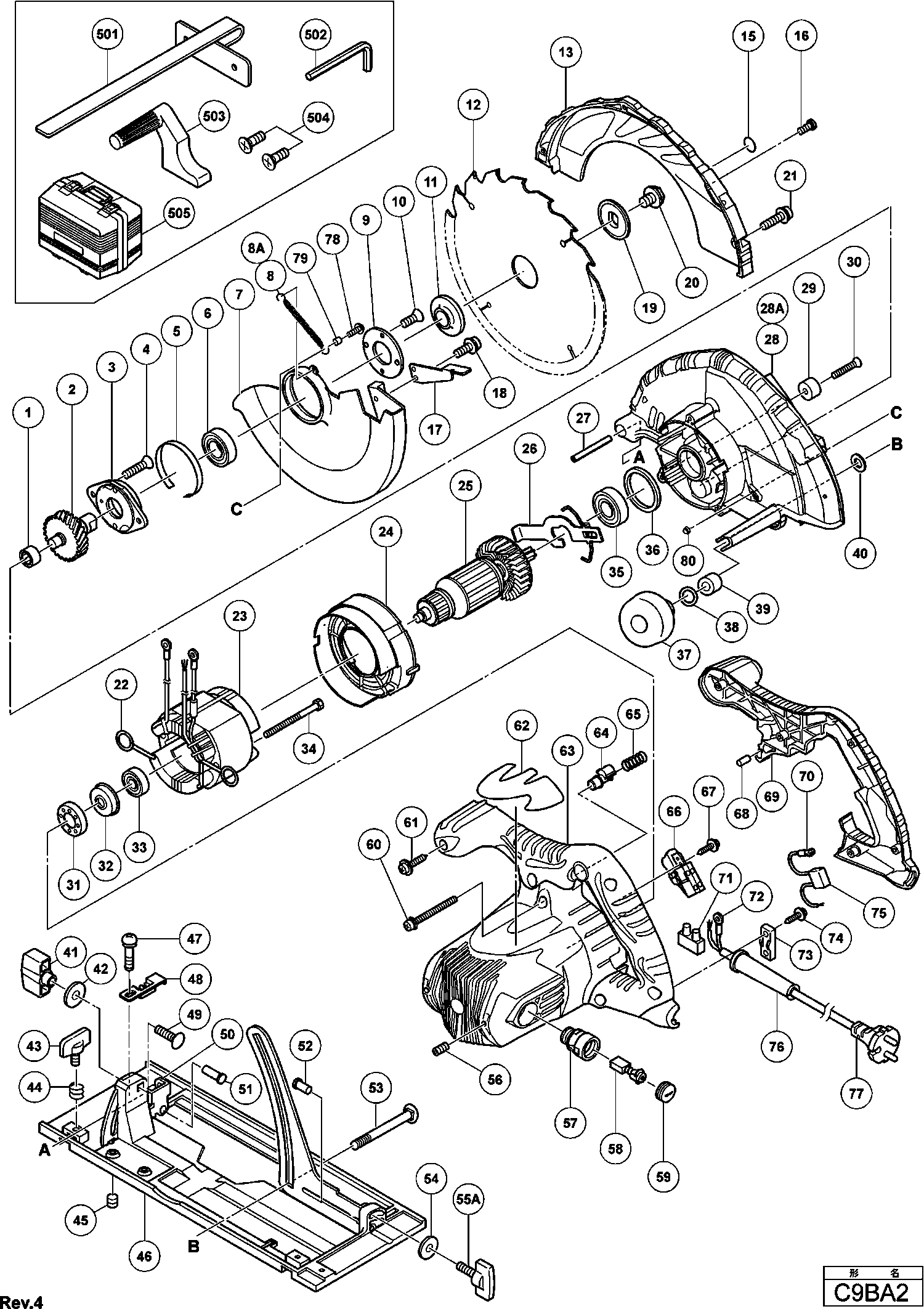

Dessins des Hikoki C9BA2
Liste de pièces de rechange des Hikoki C9BA2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Roulement Aiguilles | ||||
| 1 | 673002 | 4.35 | 5.22 | |
| Arbre De Transmission | ||||
| 2 | 303789 | 26.13 | 31.35 | |
| Porte-Roulement | ||||
| 3 | 303790 | 8.85 | 10.62 | |
| Vis M.6*14 | ||||
| 4 | 303797 | 1.05 | 1.26 | |
| Clinquant C9u | ||||
| 5 | 998887 | 9.30 | 11.16 | |
| Roulement à billes 6203vvcmps2s | ||||
| 6 | 6203VV | 7.80 | 9.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 326803 | |||
| Pas d'informations disponibles, non commandable | ||||
| 8 | 303906 | |||
| Pas d'informations disponibles, non commandable | ||||
| 8A | 328626 | |||
| Couvercle Roulement C9u | ||||
| 9 | 303804 | 2.10 | 2.52 | |
| Vis M.5*14 | ||||
| 10 | 992013 | 1.05 | 1.26 | |
| Bague | ||||
| 11 | 303365 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 326830 | |||
| Protecteur | ||||
| 13 | 325354 | 14.03 | 16.83 | |
| Vis Spéciale | ||||
| 16 | 324139 | 1.65 | 1.98 | |
| Levier | ||||
| 17A | 370542 | 1.04 | 1.24 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 18 | 304043 | 1.05 | 1.26 | |
| Serre Lame | ||||
| 19 | 302423 | 2.10 | 2.52 | |
| Vis D8*15,5 Serre Lame | ||||
| 20 | 324662 | 1.95 | 2.34 | |
| Vis Ø4*14 Noir | ||||
| 21 | 305691 | 1.05 | 1.26 | |
| Raccord | ||||
| 22 | 937623 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 340692F | |||
| Baffle | ||||
| 24 | 325352 | 1.05 | 1.26 | |
| ANKER 110 VOLT | ||||
| 25 | 360778C | 111.32 | 133.58 | |
| Induit | ||||
| 25 | 360778E | 77.14 | 92.56 | |
| Blocage C9u | ||||
| 26 | 303793 | 4.65 | 5.58 | |
| Goupille Ø 8*50 (x10) paquet 10 | ||||
| 27 | 949884 | 10.65 | 12.78 | |
| Carter | ||||
| 28 | 325350 | 59.68 | 71.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 28A | 328627 | |||
| Butee C9u/c6u/c6dd | ||||
| 29 | 961729 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 30 | 949794 | 1.65 | 1.98 | |
| Douille Caoutchouc | ||||
| 31 | 325356 | 1.05 | 1.26 | |
| Coussinet | ||||
| 32 | 325355 | 3.00 | 3.60 | |
| Roulement | ||||
| 33 | 6000VV | 6.15 | 7.38 | |
| Vis Ø 5*65 | ||||
| 34 | 960251 | 1.05 | 1.26 | |
| Roulement | ||||
| 35 | 6202VV | 7.05 | 8.46 | |
| Plaq.en Caoutchouc (1) | ||||
| 36 | 303792 | 1.05 | 1.26 | |
| Bouton | ||||
| 37 | 324660 | 4.35 | 5.22 | |
| O-RING (P-7) (OUD 676531) | ||||
| 38 | 889335 | 1.00 | 1.20 | |
| Douille | ||||
| 39 | 303801 | 3.60 | 4.32 | |
| Rondelle Psu-9 | ||||
| 40 | 961436 | 1.05 | 1.26 | |
| Ecrou Papillon D8 | ||||
| 41 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 42 | 949433 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 43 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 44 | 947859 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 45 | 302469 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 326805 | |||
| Vis à métaux M4x6 (avec rondelle sp.) | ||||
| 47 | 317333 | 1.50 | 1.80 | |
| Pince | ||||
| 48 | 324659 | 1.95 | 2.34 | |
| Boulon M.8*30 | ||||
| 49 | 302457 | 1.04 | 1.24 | |
| Segment De Table C8u/c9u | ||||
| 50 | 308481 | 4.65 | 5.58 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 308482 | |||
| Rivet Ø6*17 | ||||
| 52 | 308480 | 1.05 | 1.26 | |
| Boulon M.8 Diagonal | ||||
| 53 | 303800 | 2.55 | 3.06 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 54 | 949425 | 1.05 | 1.26 | |
| Ecrou Papillon D 6x20 | ||||
| 55A | 328923 | 1.50 | 1.80 | |
| Vis de réglage hexagonale M5x8 | ||||
| 56 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 57 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons (1 paire) | ||||
| 58 | 999038 | 9.30 | 11.16 | |
| Bouchon Charbon | ||||
| 59 | 961781 | 2.55 | 3.06 | |
| Vis de machine M5X40 | ||||
| 60 | 303796 | 1.04 | 1.24 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 61 | 301653 | 1.04 | 1.24 | |
| Carter | ||||
| 63 | 325362 | 28.05 | 33.66 | |
| Bouton-poussoir | ||||
| 64 | 325358 | 1.05 | 1.26 | |
| Ressort | ||||
| 65 | 325359 | 1.05 | 1.26 | |
| Commutateur | ||||
| 66 | 325357 | 21.04 | 25.24 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 67 | 305720 | 1.05 | 1.26 | |
| GOUJON EN CAOUTCHOUC (ANCIEN 976441) | ||||
| 68 | 946362 | 1.05 | 1.26 | |
| Poignee | ||||
| 69 | 325351 | 9.30 | 11.16 | |
| Borne | ||||
| 70 | 980063 | 1.04 | 1.24 | |
| Connecteur Till 10.1999 For Aus | ||||
| 71 | 938307 | 2.13 | 2.55 | |
| Terminal M4 | ||||
| 72 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 72 | 980063 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 73 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 984750 | |||
| Condensateur | ||||
| 75 | 930039 | 1.95 | 2.34 | |
| Entree De Cable Ø 10,7 | ||||
| 76 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 76 | 958049 | 1.04 | 1.24 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 77 | 500447Z | 6.60 | 7.92 | |
| Vis Ø4*14 | ||||
| 78 | 311836 | 1.04 | 1.24 | |
| Entretoise M4 | ||||
| 79 | 311837 | 1.04 | 1.24 | |
| Écrou à Chapeau Hex. M4 | ||||
| 80 | 311839 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 303888 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 303811 | |||
| Vis M.6*16 (paquet de 10) | ||||
| 504 | 949340 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 325364 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 325365 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 324669 | |||
| Bouton | ||||
| 603 | 303338 | 2.40 | 2.88 | |
