Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C8FSE'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

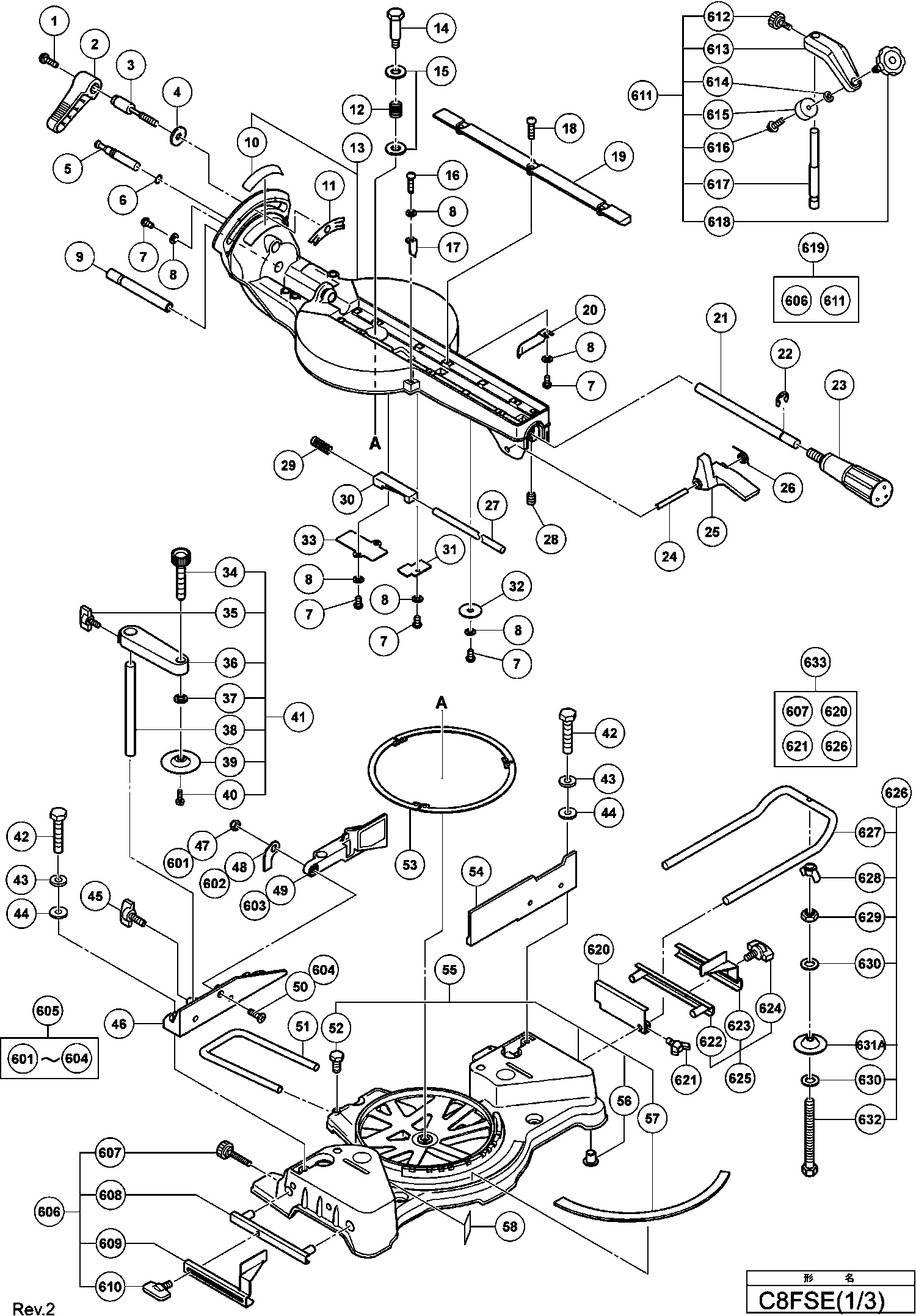

Dessins des Hikoki C8FSE
Liste de pièces de rechange des Hikoki C8FSE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Charbons | ||||
| *159 | 999001 | 6.75 | 8.10 | |
| Fil interne (g) | ||||
| *165 | 329461 | 2.10 | 2.52 | |
| Inducteur Includ.180 | ||||
| *175 | 340729E | 32.31 | 38.78 | |
| VELD 110 VOLT | ||||
| *175 | 340729C | 30.20 | 36.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *175 | 340729G | 26.40 | 31.68 | |
| Induit 230v | ||||
| *181 | 360839E | 41.80 | 50.16 | |
| Induit 230v | ||||
| *181 | 360839G | 36.44 | 43.72 | |
| Porte-Guide Pour Europe, modèle (s) | ||||
| *201 | 335780 | 2.70 | 3.24 | |
| Bague Except For Europe,aus,usa,can,model (s) | ||||
| *204 | 976819 | 4.80 | 5.76 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *94 | 500423Z | 12.87 | 15.44 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *94 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *94 | 500247Z | 6.18 | 7.42 | |
| Serre Cable C 8fc | ||||
| *96 | 948614 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 1 | 935196 | 1.04 | 1.24 | |
| Levier C10fcb | ||||
| 2 | 312488 | 9.21 | 11.06 | |
| Boulon (main gauche) D10 | ||||
| 3 | 329409 | 4.20 | 5.04 | |
| Bague | ||||
| 4 | 965077 | 1.05 | 1.26 | |
| Axe | ||||
| 5 | 325028 | 4.20 | 5.04 | |
| O Ring (1ap-12) | ||||
| 6 | 996407 | 1.05 | 1.26 | |
| Vis M4*8 (paquet de 10) | ||||
| 7 | 949215 | 1.05 | 1.26 | |
| Rondelle M4 (x10) Paquet de 10 | ||||
| 8 | 949429 | 1.05 | 1.26 | |
| Arbre | ||||
| 9 | 320141 | 10.20 | 12.24 | |
| Graduation | ||||
| 10 | 329417 | 2.10 | 2.52 | |
| Guide | ||||
| 11 | 329408 | 1.20 | 1.44 | |
| Ressort | ||||
| 12 | 312481 | 2.55 | 3.06 | |
| Table Tournante | ||||
| 13 | 329422 | 87.45 | 104.94 | |
| Table Tournante | ||||
| 13A | 329422 | 87.45 | 104.94 | |
| Arbre (b) | ||||
| 14 | 329418 | 3.00 | 3.60 | |
| Rondelle M12 (x10) Paquet de 10 | ||||
| 15 | 949437 | 1.95 | 2.34 | |
| Vis M4*12 (paquet de 10) | ||||
| 16 | 949217 | 1.05 | 1.26 | |
| Indicateur | ||||
| 17 | 321329 | 1.65 | 1.98 | |
| Vis M6x10 (paquet de 10) | ||||
| 18 | 949256 | 1.35 | 1.62 | |
| Guide | ||||
| 19 | 329421 | 2.10 | 2.52 | |
| Glissiere (a) | ||||
| 20 | 321342 | 1.65 | 1.98 | |
| Axe | ||||
| 21 | 329416 | 1.20 | 1.44 | |
| Bague | ||||
| 22 | 673489 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 322283 | |||
| POIGNÉE LATÉRALE (ANCIEN 322283/322898) | ||||
| 23A | 376050 | 1.20 | 1.44 | |
| Axe | ||||
| 24 | 321339 | 1.80 | 2.16 | |
| Levier | ||||
| 25 | 321338 | 1.65 | 1.98 | |
| Ressort | ||||
| 26 | 321340 | 1.80 | 2.16 | |
| Axe | ||||
| 27 | 329415 | 2.10 | 2.52 | |
| Vis M6x6 | ||||
| 28 | 987860 | 1.05 | 1.26 | |
| Ressort (e) | ||||
| 29 | 321417 | 3.45 | 4.14 | |
| Guide | ||||
| 30 | 322280 | 4.95 | 5.94 | |
| Couvercle | ||||
| 31 | 324395 | 1.50 | 1.80 | |
| Rondelle Nv65ab Vb13y | ||||
| 32 | 875249 | 1.35 | 1.62 | |
| Plaque de Broche | ||||
| 33 | 321336 | 1.65 | 1.98 | |
| Vis 10*66 | ||||
| 34 | 302522 | 9.60 | 11.52 | |
| Ecrou Papillon M.6*15 | ||||
| 35 | 301806 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 37 | 949432 | 1.05 | 1.26 | |
| Axe | ||||
| 38 | 329859 | 2.10 | 2.52 | |
| Plaque de serrage | ||||
| 39 | 302532 | 2.40 | 2.88 | |
| Vis machine M4x10 (10 pièces) (ANCIEN 949216Z) | ||||
| 40 | 949216 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 329860 | |||
| Vis 8x35 (paquet de 10) | ||||
| 42 | 949678 | 2.55 | 3.06 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 43 | 949457 | 1.05 | 1.26 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 44 | 949433 | 1.05 | 1.26 | |
| VIS À AILE (A) | ||||
| 45 | 307937 | 1.05 | 1.26 | |
| Guide | ||||
| 46 | 329420 | 13.35 | 16.02 | |
| Support | ||||
| 51 | 998844 | 7.95 | 9.54 | |
| Vis M6x10 (paquet de 10) | ||||
| 52 | 949610 | 1.20 | 1.44 | |
| Guide | ||||
| 53 | 324400 | 1.50 | 1.80 | |
| Guide | ||||
| 54 | 329419 | 14.70 | 17.64 | |
| Plaque de base | ||||
| 55 | 329414 | 113.99 | 136.78 | |
| Pied caoutchou (cc 14se) | ||||
| 56 | 323606 | 1.05 | 1.26 | |
| Plaque Indicateur | ||||
| 57 | 315210 | 5.85 | 7.02 | |
| Douille | ||||
| 81 | 322889 | 1.05 | 1.26 | |
| Ressort | ||||
| 82 | 329410 | 9.60 | 11.52 | |
| INBUSSTELSCHROEF M8X10 | ||||
| 83 | 961554 | 1.00 | 1.20 | |
| Bras Includ.86,113 | ||||
| 84 | 329427 | 117.84 | 141.40 | |
| Vis Ø 5x12(paquet de 10) | ||||
| 85 | 949237 | 1.05 | 1.26 | |
| Entretoise | ||||
| 86 | 998980 | 1.04 | 1.24 | |
| Guide | ||||
| 87A | 329411 | 7.35 | 8.82 | |
| Arbre | ||||
| 88 | 320141 | 10.20 | 12.24 | |
| O Ring (p-6) | ||||
| 89 | 984528 | 1.05 | 1.26 | |
| Goupille (avec o ring) Includ.94 | ||||
| 90 | 302518 | 4.50 | 5.40 | |
| Couvercle | ||||
| 91 | 324058 | 5.10 | 6.12 | |
| Rondelle M4 (x10) Paquet de 10 | ||||
| 92 | 949429 | 1.05 | 1.26 | |
| Vis M4*8 (paquet de 10) | ||||
| 93 | 949215 | 1.05 | 1.26 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 94 | 500461Z | 17.88 | 21.45 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 94 | 500423Z | 12.87 | 15.44 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 94 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 94 | 500247Z | 6.18 | 7.42 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 95 | 935196 | 1.04 | 1.24 | |
| Serre Cable C 8fc | ||||
| 96 | 948614 | 1.05 | 1.26 | |
| Serre Cable C 8fs | ||||
| 96 | 948193 | 1.05 | 1.26 | |
| Support | ||||
| 97 | 329492 | 7.95 | 9.54 | |
| Vis M4*8 (paquet de 10) | ||||
| 98 | 949215 | 1.05 | 1.26 | |
| Coussinet | ||||
| 99 | 329424 | 30.80 | 36.96 | |
| Rondelle | ||||
| 100 | 326141 | 7.80 | 9.36 | |
| BOUTON M6X25 | ||||
| 101 | 324418 | 3.00 | 3.60 | |
| Ressort (ancien 996224) | ||||
| 102 | 947859 | 1.04 | 1.24 | |
| Vis à six pans creux M6x10 | ||||
| 103 | 307956 | 1.05 | 1.26 | |
| Vis M4*12 (paquet de 10) | ||||
| 104 | 949217 | 1.05 | 1.26 | |
| Indicateur | ||||
| 105 | 321329 | 1.65 | 1.98 | |
| Vis Ø 6x8 | ||||
| 106 | 301575 | 1.05 | 1.26 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 107 | 305558 | 1.04 | 1.24 | |
| NYLOCK BOUT M8X25 | ||||
| 108 | 303409 | 1.00 | 1.20 | |
| Carter D Aspiration | ||||
| 109 | 329428 | 72.19 | 86.62 | |
| Support | ||||
| 110 | 324372 | 7.50 | 9.00 | |
| Vis For Europe,model (s) | ||||
| 111 | 998879 | 1.05 | 1.26 | |
| Pare Eclat For Europe,model (s) | ||||
| 112 | 321333 | 11.85 | 14.22 | |
| Support | ||||
| 113 | 321394 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 151 | 984750 | |||
| Entree De Cable Ø 10,1 | ||||
| 152 | 938051 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 153 | 937631 | 1.04 | 1.24 | |
| Carter | ||||
| 154 | 329437 | 34.24 | 41.08 | |
| Vis de machine (avec rondelles) M5x40 (noir) | ||||
| 156 | 322123 | 1.65 | 1.98 | |
| Vis de réglage hexagonale M5x8 | ||||
| 157 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 158 | 957571 | 2.40 | 2.88 | |
| Charbons | ||||
| 159 | 999001 | 6.75 | 8.10 | |
| Bouchon Charbons | ||||
| 160 | 931266 | 1.04 | 1.24 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 161 | 301653 | 1.04 | 1.24 | |
| Carter Poignee | ||||
| 162 | 329438 | 15.81 | 18.98 | |
| Entretoise For Europe,aus,ina,model (s) | ||||
| 163 | 324518 | 12.15 | 14.58 | |
| Connecteur 50092 | ||||
| 164 | 959141 | 3.75 | 4.50 | |
| Fil interne (g) | ||||
| 165 | 329461 | 2.10 | 2.52 | |
| Commutateur | ||||
| 166 | 324424 | 6.45 | 7.74 | |
| Domino | ||||
| 167 | 958308Z | 5.55 | 6.66 | |
| Condensateur 220-240 Volt | ||||
| 168 | 329861 | 7.05 | 8.46 | |
| CONDENSATOR 110 VOLT | ||||
| 168 | 329862 | 6.60 | 7.92 | |
| Capot | ||||
| 169 | 329439 | 1.20 | 1.44 | |
| Ressort | ||||
| 170 | 323433 | 1.80 | 2.16 | |
| Levier | ||||
| 171 | 323432 | 5.10 | 6.12 | |
| Baffle | ||||
| 172 | 329436 | 2.10 | 2.52 | |
| Vis Ø 4*60 | ||||
| 173 | 960108 | 1.04 | 1.24 | |
| Raccord Gp-2 | ||||
| 174 | 931867 | 1.05 | 1.26 | |
| Inducteur Includ.180 | ||||
| 175 | 340729E | 32.31 | 38.78 | |
| VELD 110 VOLT | ||||
| 175 | 340729C | 30.20 | 36.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 175 | 340729G | 26.40 | 31.68 | |
| Roulement | ||||
| 176 | 6000VV | 6.15 | 7.38 | |
| Protecteur Poussiere | ||||
| 177 | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 178 | 608VVM | 5.70 | 6.84 | |
| Coussinet | ||||
| 179 | 322089 | 4.80 | 5.76 | |
| Manchon en caoutchouc | ||||
| 180 | 322090 | 1.80 | 2.16 | |
| Induit 230v | ||||
| 181 | 360839E | 41.80 | 50.16 | |
| Induit 230v | ||||
| 181 | 360839G | 36.44 | 43.72 | |
| Induit Cn 16sa/ Ce 16sa | ||||
| 181A | 361115E | 57.34 | 68.80 | |
| Bouton | ||||
| 182 | 961468 | 1.35 | 1.62 | |
| Ressort De Maintien | ||||
| 183 | 988821 | 3.60 | 4.32 | |
| NYLOCK BOUT M8X25 | ||||
| 184 | 303409 | 1.00 | 1.20 | |
| Vis C 8fs | ||||
| 185 | 996274 | 1.05 | 1.26 | |
| Couvercle | ||||
| 186 | 329413 | 6.75 | 8.10 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 188 | 935196 | 1.04 | 1.24 | |
| Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
| 189 | 877839 | 1.05 | 1.26 | |
| Carter | ||||
| 190 | 329431 | 83.60 | 100.32 | |
| Plaque Hitachi | ||||
| 191 | 328922 | 1.95 | 2.34 | |
| Plaque Hitachi | ||||
| 191A | 328922 | 1.95 | 2.34 | |
| Vis Ø 6x16 | ||||
| 192 | 308259 | 1.05 | 1.26 | |
| Vis Ø 6*25 (x10) | ||||
| 193 | 949260 | 1.35 | 1.62 | |
| Roulement A Billes | ||||
| 194 | 606ZZM | 15.40 | 18.48 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 195 | 949455 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 196 | 949425 | 1.05 | 1.26 | |
| Ressort | ||||
| 197 | 329463 | 1.20 | 1.44 | |
| Levier For Europe,aus,model (s) | ||||
| 198 | 329462 | 5.10 | 6.12 | |
| Vis Speciale Ø 6 For Europe,aus,model (s) | ||||
| 199 | 322950 | 1.05 | 1.26 | |
| Guide | ||||
| 200 | 321364 | 1.80 | 2.16 | |
| Porte-Guide Pour Europe, modèle (s) | ||||
| 201 | 335780 | 2.70 | 3.24 | |
| Vis 7x17,5mm pas a gauche | ||||
| 202 | 998335 | 1.05 | 1.26 | |
| Bague Except For Europe,aus,usa,can,model (s) | ||||
| 204 | 976819 | 4.80 | 5.76 | |
| Entretoise Pour Ø 30 For Europe,aus,model (s) | ||||
| 204 | 974663Z | 4.66 | 5.60 | |
| Vis M.4*10 (paquet de 10) | ||||
| 205 | 949322 | 1.05 | 1.26 | |
| Couvercle | ||||
| 206 | 307731 | 2.55 | 3.06 | |
| Protecteur | ||||
| 207 | 329412 | 27.23 | 32.67 | |
| Ressort | ||||
| 208 | 317203 | 3.30 | 3.96 | |
| Engrenage Complet | ||||
| 209 | 329432 | 24.75 | 29.70 | |
| ROULEMENT À BILLES 6003VVCM (SUPPORT EN NYLON) | ||||
| 210 | 327694 | 5.25 | 6.30 | |
| Carter | ||||
| 211 | 329435 | 6.45 | 7.74 | |
| Roulement A Billes | ||||
| 212 | 608VVM | 5.70 | 6.84 | |
| Flange (D) | ||||
| 213 | 308789 | 15.84 | 19.00 | |
| Vis M.5*20 (paquet de 10) | ||||
| 214 | 949241 | 1.35 | 1.62 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 215 | 949454 | 1.04 | 1.24 | |
| Rondelle | ||||
| 218 | 318452 | 1.20 | 1.44 | |
| Contrôleur | ||||
| 219 | 336578 | 49.78 | 59.73 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 220 | 305720 | 1.05 | 1.26 | |
| Fil interne (h) L300 | ||||
| 221 | 336579 | 2.10 | 2.52 | |
| Fil interne (h) L140 | ||||
| 222 | 336580 | 1.04 | 1.24 | |
| Pince pour cordon | ||||
| 230 | 975144 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 940543 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 322955M | |||
| Ecrou Plastique Nr 83aa | ||||
| 601 | 963837 | 1.05 | 1.26 | |
| Plaque | ||||
| 602 | 329465 | 1.20 | 1.44 | |
| SOUS CLÔTURE | ||||
| 603 | 330138 | 20.00 | 24.00 | |
| Vis M.6*25 (paquet de 10) | ||||
| 604 | 949342 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 605 | 329464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 321374 | |||
| Vis | ||||
| 607 | 960017 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 608 | 321390 | |||
| Ecrou Papillon M.6*15 | ||||
| 610 | 301806 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 322957 | |||
| Bouton C 8fs | ||||
| 612 | 998836 | 1.65 | 1.98 | |
| Rondelle Cc 14 New | ||||
| 614 | 306985 | 1.05 | 1.26 | |
| Silent Bloc Cc-14 | ||||
| 615 | 964851 | 1.05 | 1.26 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 616 | 304043 | 1.05 | 1.26 | |
| Axe | ||||
| 617 | 318967 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 618 | 321551 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 329782 | |||
| Arrêt | ||||
| 620 | 974561 | 7.05 | 8.46 | |
| Vis à papillon M6x20 | ||||
| 621 | 949404 | 7.65 | 9.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 622 | 321390 | |||
| Ecrou Papillon M.6*15 | ||||
| 624 | 301806 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 625 | 321373 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 321549 | |||
| Papillon M6 (paquet de 10) | ||||
| 628 | 949313 | 4.65 | 5.58 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 629 | 949556 | 1.05 | 1.26 | |
| Bague | ||||
| 630 | 967329 | 1.05 | 1.26 | |
| KLEMPLAAT | ||||
| 631A | 322047 | 1.38 | 1.66 | |
| Boulon M6x65 | ||||
| 632 | 996283 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 633 | 321553 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 998840 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 998858 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 998859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 339237 | |||
