Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C7U2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

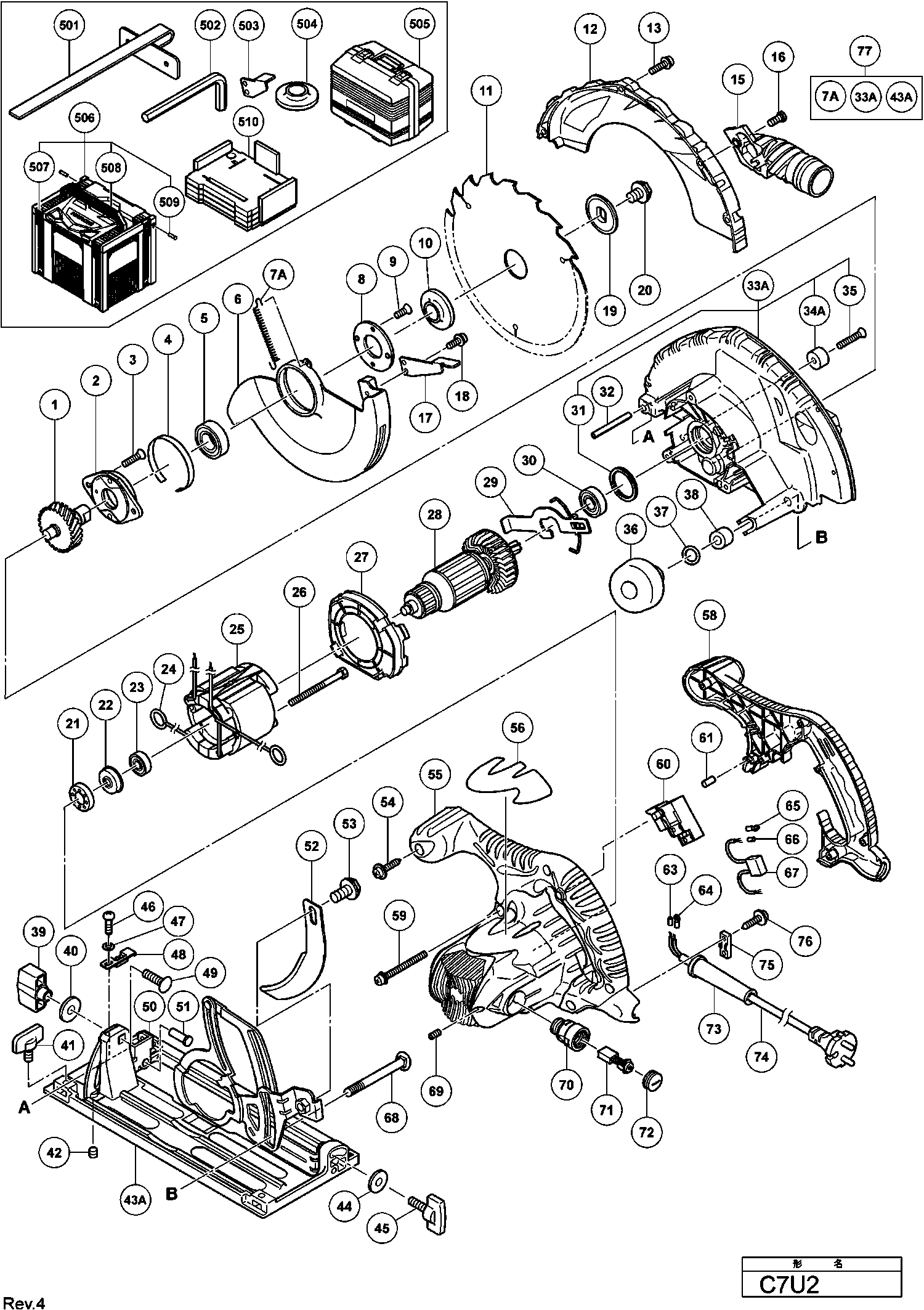

Dessins des Hikoki C7U2
Liste de pièces de rechange des Hikoki C7U2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Arbre + Engrenage C7u | ||||
| 1 | 302988 | 14.44 | 17.32 | |
| Palier Retenue | ||||
| 2 | 302433 | 2.55 | 3.06 | |
| Vis M.5*14 | ||||
| 3 | 992013 | 1.05 | 1.26 | |
| Manchon (ANCIEN 961807Z) | ||||
| 4 | 961807 | 2.15 | 2.58 | |
| Roulement à billes 6003 Vv | ||||
| 5 | 6003VV | 7.65 | 9.18 | |
| Protecteur Inf C7u2 | ||||
| 6 | 324661 | 11.55 | 13.86 | |
| Ressort de retour depuis 12.2013 | ||||
| 7A | 337101 | 1.04 | 1.24 | |
| Flasque De Palier | ||||
| 8 | 302435 | 1.35 | 1.62 | |
| Vis M4*10 | ||||
| 9 | 990430 | 1.04 | 1.24 | |
| Rondelle (a) | ||||
| 10 | 302476 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 324668 | |||
| CAPOT PROTECTEUR | ||||
| 12 | 324654 | 5.40 | 6.48 | |
| Vis Ø4*14 Noir | ||||
| 13 | 305691 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 324669 | |||
| Vis Spéciale | ||||
| 16 | 324139 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 17 | 302464 | |||
| Levier | ||||
| 17A | 370542 | 1.04 | 1.24 | |
| Vis machine (avec rondelles) M4x10 (noir) | ||||
| 18 | 304043 | 1.05 | 1.26 | |
| Serre Lame | ||||
| 19 | 302423 | 2.10 | 2.52 | |
| Vis D8*15,5 Serre Lame | ||||
| 20 | 324662 | 1.95 | 2.34 | |
| Manchon en caoutchouc | ||||
| 21 | 325060 | 1.05 | 1.26 | |
| Coussinet | ||||
| 22 | 322089 | 4.80 | 5.76 | |
| Roulement A Billes | ||||
| 23 | 608VVM | 5.70 | 6.84 | |
| Raccord | ||||
| 24 | 930703 | 2.40 | 2.88 | |
| Inducteur Includ.24 | ||||
| 25 | 340640E | 28.05 | 33.66 | |
| VELD 110 VOLT | ||||
| 25 | 340640C | 26.18 | 31.42 | |
| Vis D5*55 | ||||
| 26 | 953174 | 1.04 | 1.24 | |
| Baffle | ||||
| 27 | 324656 | 1.95 | 2.34 | |
| INDUIT 230 VOLTS | ||||
| 28 | 360727E | 49.23 | 59.07 | |
| ANKER 110 VOLT | ||||
| 28 | 360727C | 45.98 | 55.18 | |
| Levier Verrouillage C7u2 | ||||
| 29 | 324655 | 1.95 | 2.34 | |
| Roulement A Billes | ||||
| 30 | 6001VV | 6.60 | 7.92 | |
| Bague en caoutchouc (ANCIEN 996252) | ||||
| 31 | 958130 | 1.65 | 1.98 | |
| Goupille Ø6*40 (10 pces) | ||||
| 32 | 949686 | 6.75 | 8.10 | |
| Ensemble de couvercle d'engrenage (ancien 324653) | ||||
| 33A | 337095 | 23.51 | 28.22 | |
| Coussin | ||||
| 34A | 337097 | 1.20 | 1.44 | |
| Vis M.6*20 (x10) | ||||
| 35 | 949794 | 1.65 | 1.98 | |
| Bouton | ||||
| 36 | 324660 | 4.35 | 5.22 | |
| O-RING (P-7) (OUD 676531) | ||||
| 37 | 889335 | 1.00 | 1.20 | |
| Douille | ||||
| 38 | 303801 | 3.60 | 4.32 | |
| Ecrou Papillon D8 | ||||
| 39 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 40 | 949433 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 41 | 301806 | 1.05 | 1.26 | |
| Vis M.6*6 | ||||
| 42 | 302469 | 1.05 | 1.26 | |
| Base Assy incl.39,40,44-51 depuis 12.2013 | ||||
| 43A | 337098 | 45.10 | 54.12 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 44 | 949425 | 1.05 | 1.26 | |
| Ecrou Papillon M6*17 | ||||
| 45 | 302459 | 1.05 | 1.26 | |
| Vis machine M4x6 (10 pièces) | ||||
| 46 | 949214 | 1.05 | 1.26 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 47 | 949453 | 1.05 | 1.26 | |
| Pince | ||||
| 48 | 324659 | 1.95 | 2.34 | |
| Boulon M.8*30 | ||||
| 49 | 302457 | 1.04 | 1.24 | |
| Plaque de chanfrein | ||||
| 50 | 308479 | 3.00 | 3.60 | |
| Rivet Ø6*17 | ||||
| 51 | 308480 | 1.05 | 1.26 | |
| Couteau à refendre CS 50 EBG | ||||
| 52 | 324663 | 5.40 | 6.48 | |
| Vis D8*10 | ||||
| 53 | 324664 | 1.95 | 2.34 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 54 | 301653 | 1.04 | 1.24 | |
| Carter | ||||
| 55 | 324665 | 21.04 | 25.24 | |
| Poignee | ||||
| 58 | 324667 | 5.10 | 6.12 | |
| Vis M.5*45 | ||||
| 59 | 302434 | 1.04 | 1.24 | |
| Interrupteur | ||||
| 60 | 302470 | 10.95 | 13.14 | |
| GOUJON EN CAOUTCHOUC (ANCIEN 976441) | ||||
| 61 | 946362 | 1.05 | 1.26 | |
| Manchon à cabler | ||||
| 63 | 981373 | 1.05 | 1.26 | |
| Borne | ||||
| 64 | 980063 | 1.04 | 1.24 | |
| Terminal M4 | ||||
| 65 | 930804 | 3.00 | 3.60 | |
| Manchon à cabler | ||||
| 66 | 981373 | 1.05 | 1.26 | |
| Condensateur | ||||
| 67 | 930039 | 1.95 | 2.34 | |
| Boulon Diam 8 X 105 | ||||
| 68 | 316444 | 3.90 | 4.68 | |
| Vis de réglage hexagonale M5x8 | ||||
| 69 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 70 | 958900 | 6.45 | 7.74 | |
| Charbons (1 Paire) | ||||
| 71 | 999043 | 4.50 | 5.40 | |
| Bouchon Charbon | ||||
| 72 | 945161 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 953327 | |||
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 74 | 500461Z | 17.88 | 21.45 | |
| Serre Cable | ||||
| 75 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 76 | 984750 | |||
| Ensemble de couverture d'engrenage incl.7a,33a,43a | ||||
| 77 | 337103 | 69.99 | 83.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 302756 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Bouton | ||||
| 503 | 303338 | 2.40 | 2.88 | |
| Bague | ||||
| 504 | 302443 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 325318 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510 | 337659 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 317848 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 317849 | |||
| Barre | ||||
| 603 | 317850 | 2.25 | 2.70 | |
| Barre | ||||
| 604 | 317851 | 2.25 | 2.70 | |
| Ecrou Papillon M.6*15 | ||||
| 605 | 301806 | 1.05 | 1.26 | |
| Vis Ø 5x12(paquet de 10) | ||||
| 606 | 949237 | 1.05 | 1.26 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 607 | 949454 | 1.04 | 1.24 | |
