Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C7BUM'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

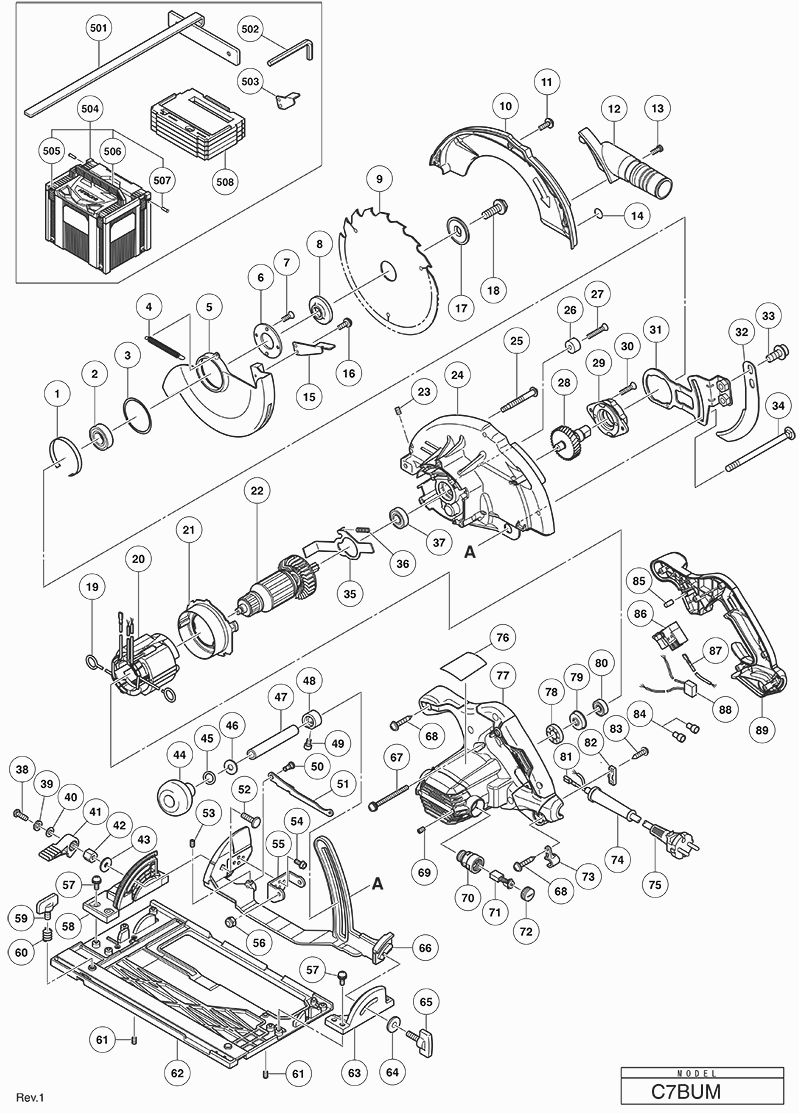

Dessins des Hikoki C7BUM
Liste de pièces de rechange des Hikoki C7BUM
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Clinquant C9u | ||||
| 1 | 998887 | 9.30 | 11.16 | |
| ROULEMENT À BILLES 6003VVCM (SUPPORT EN NYLON) | ||||
| 2 | 327694 | 5.25 | 6.30 | |
| Ressort de retour | ||||
| 3 | 370374 | 1.04 | 1.24 | |
| Bague | ||||
| 3 | 370591 | 1.04 | 1.24 | |
| Garde inférieure | ||||
| 4 | 370357 | 11.10 | 13.32 | |
| Ressort de retour | ||||
| 4 | 370373 | 1.04 | 1.24 | |
| Garde inférieure | ||||
| 5 | 370356 | 11.55 | 13.86 | |
| Flasque De Palier | ||||
| 5 | 302435 | 1.35 | 1.62 | |
| Flasque De Palier | ||||
| 6 | 302435 | 1.35 | 1.62 | |
| Vis M4*10 | ||||
| 6 | 990430 | 1.04 | 1.24 | |
| Rondelle | ||||
| 7 | 370272 | 2.25 | 2.70 | |
| Vis M4*10 | ||||
| 7 | 990430 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 370272 | 2.25 | 2.70 | |
| Couverture de scie | ||||
| 9 | 370355 | 10.50 | 12.60 | |
| Couvre Scie | ||||
| 10 | 370354 | 10.95 | 13.14 | |
| Vis Ø4*12 | ||||
| 10 | 951039 | 1.05 | 1.26 | |
| Couvre Scie | ||||
| 10A | 370354 | 10.95 | 13.14 | |
| Vis Ø4*12 | ||||
| 11 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 997247 | |||
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 13 | 935196 | 1.04 | 1.24 | |
| Levier | ||||
| 14 | 370542 | 1.04 | 1.24 | |
| Levier | ||||
| 15 | 370542 | 1.04 | 1.24 | |
| Rondelle | ||||
| 16 | 370279 | 2.25 | 2.70 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 16 | 935196 | 1.04 | 1.24 | |
| Rondelle | ||||
| 17 | 370279 | 2.25 | 2.70 | |
| Vis D8*15,5 Serre Lame | ||||
| 17 | 324662 | 1.95 | 2.34 | |
| Raccord | ||||
| 18 | 930703 | 2.40 | 2.88 | |
| Vis D8*15,5 Serre Lame | ||||
| 18 | 324662 | 1.95 | 2.34 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 19 | 340946E | 41.25 | 49.50 | |
| Raccord | ||||
| 19 | 930703 | 2.40 | 2.88 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 20 | 340946E | 41.25 | 49.50 | |
| Guide de ventilateur | ||||
| 20 | 370342 | 1.20 | 1.44 | |
| Induit 230v | ||||
| 21 | 361037E | 34.79 | 41.74 | |
| Guide de ventilateur | ||||
| 21 | 370342 | 1.20 | 1.44 | |
| Induit 230v | ||||
| 22 | 361037E | 34.79 | 41.74 | |
| Vis Ø 5x6 Till 2.1986 | ||||
| 22 | 962782 | 1.04 | 1.24 | |
| Couvercle d'engrenage | ||||
| 23 | 370352 | 21.59 | 25.90 | |
| Vis Ø 5x6 Till 2.1986 | ||||
| 23 | 962782 | 1.04 | 1.24 | |
| Couvercle d'engrenage | ||||
| 24 | 370350 | 22.00 | 26.40 | |
| Vis | ||||
| 24 | 322096 | 1.95 | 2.34 | |
| Vis | ||||
| 25 | 322096 | 1.95 | 2.34 | |
| Butee C9u/c6u/c6dd | ||||
| 25 | 961729 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 26 | 949794 | 1.65 | 1.98 | |
| Butee C9u/c6u/c6dd | ||||
| 26 | 961729 | 1.05 | 1.26 | |
| Ensemble de broche et engrenage | ||||
| 27 | 370372 | 11.40 | 13.68 | |
| Vis M.6*20 (x10) | ||||
| 27 | 949794 | 1.65 | 1.98 | |
| Ensemble broche et engrenage | ||||
| 28 | 370371 | 11.55 | 13.86 | |
| Palier Retenue | ||||
| 28 | 302433 | 2.55 | 3.06 | |
| SUPPORT DE ROULEMENT | ||||
| 29 | 370353 | 5.40 | 6.48 | |
| Vis M.5*14 | ||||
| 29 | 992013 | 1.05 | 1.26 | |
| Couteau de refente | ||||
| 30 | 370366 | 3.60 | 4.32 | |
| Vis M.5*14 | ||||
| 30 | 992013 | 1.05 | 1.26 | |
| Bras | ||||
| 31 | 370364 | 4.20 | 5.04 | |
| Boulon à tête creuse hexagonale M8 | ||||
| 31 | 370287 | 1.05 | 1.26 | |
| Boulon Diagonal M8 | ||||
| 32 | 370662 | 8.40 | 10.08 | |
| Couteau de refente | ||||
| 32 | 370365 | 3.75 | 4.50 | |
| Levier de verrouillage | ||||
| 33 | 370363 | 1.20 | 1.44 | |
| Boulon à tête creuse hexagonale M8 | ||||
| 33 | 370287 | 1.05 | 1.26 | |
| Boulon Diagonal M8 | ||||
| 34 | 370662 | 8.40 | 10.08 | |
| Ressort | ||||
| 34 | 330982 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 35 | 6001VV | 6.60 | 7.92 | |
| Levier de verrouillage | ||||
| 35 | 370363 | 1.20 | 1.44 | |
| Vis à machine M6x14 | ||||
| 36 | 333922 | 1.20 | 1.44 | |
| Ressort | ||||
| 36 | 330982 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 37 | 6001VV | 6.60 | 7.92 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 37 | 949455 | 1.05 | 1.26 | |
| Vis à machine M6x14 | ||||
| 38 | 333922 | 1.20 | 1.44 | |
| Levier For Usa,can | ||||
| 39 | 323923 | 1.05 | 1.26 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 39 | 949455 | 1.05 | 1.26 | |
| Ecrou Frein | ||||
| 40 | 333921 | 4.20 | 5.04 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 40 | 949425 | 1.05 | 1.26 | |
| Rondelle | ||||
| 41 | 318452 | 1.20 | 1.44 | |
| Levier For Usa,can | ||||
| 41 | 323923 | 1.05 | 1.26 | |
| Bouton | ||||
| 42 | 324660 | 4.35 | 5.22 | |
| Ecrou Frein | ||||
| 42 | 333921 | 4.20 | 5.04 | |
| Rondelle | ||||
| 43 | 318452 | 1.20 | 1.44 | |
| O-RING (P-7) (OUD 676531) | ||||
| 43 | 889335 | 1.00 | 1.20 | |
| Bouton | ||||
| 44 | 324660 | 4.35 | 5.22 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 44 | 949433 | 1.05 | 1.26 | |
| Manchon (a) | ||||
| 45 | 370825 | 4.50 | 5.40 | |
| O-RING (P-7) (OUD 676531) | ||||
| 45 | 889335 | 1.00 | 1.20 | |
| Manchon (b) | ||||
| 46 | 370268 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 46 | 949433 | 1.05 | 1.26 | |
| Manchon (a) | ||||
| 47 | 370825 | 4.50 | 5.40 | |
| Rondelle (1) | ||||
| 47 | 370376 | 1.04 | 1.24 | |
| Manchon (b) | ||||
| 48 | 370268 | 3.00 | 3.60 | |
| Boulon à tête hexagonale de verrouillage M4x6 | ||||
| 48 | 370278 | 1.04 | 1.24 | |
| Boulon à tête hexagonale de verrouillage M4x6 | ||||
| 49 | 370278 | 1.04 | 1.24 | |
| Boulon (carré) D6 | ||||
| 49 | 370377 | 1.04 | 1.24 | |
| Goupille Étagée D6x13 | ||||
| 50 | 320163 | 1.50 | 1.80 | |
| Vis Cj 65va2 | ||||
| 50 | 305755 | 1.04 | 1.24 | |
| Plaque (b) | ||||
| 51 | 370369 | 1.05 | 1.26 | |
| Plaque biseautée (c) | ||||
| 51 | 370370 | 1.04 | 1.24 | |
| Écrou en U M5 | ||||
| 52 | 308387 | 1.05 | 1.26 | |
| Boulon (carré) D6 | ||||
| 52 | 370377 | 1.04 | 1.24 | |
| Vis de blocage hexagonale M5x6 | ||||
| 53 | 319541 | 1.50 | 1.80 | |
| Vis de machine M5x14 Noir | ||||
| 53 | 678653 | 1.05 | 1.26 | |
| Plaque de Biseau (a) | ||||
| 54 | 370347 | 2.85 | 3.42 | |
| Vis Cj 65va2 | ||||
| 54 | 305755 | 1.04 | 1.24 | |
| Ecrou Papillon M.6*15 | ||||
| 55 | 301806 | 1.05 | 1.26 | |
| Plaque biseautée (c) | ||||
| 55 | 370370 | 1.04 | 1.24 | |
| Écrou en U M5 | ||||
| 56 | 308387 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 56 | 947859 | 1.04 | 1.24 | |
| NYLON MOER M5 | ||||
| 56A | 377291 | 1.00 | 1.20 | |
| Vis de machine M5x14 Noir | ||||
| 57 | 678653 | 1.05 | 1.26 | |
| Vis M.6*6 | ||||
| 57 | 302469 | 1.05 | 1.26 | |
| Corps de base | ||||
| 58 | 370358 | 25.30 | 30.36 | |
| Plaque de Biseau (a) | ||||
| 58 | 370347 | 2.85 | 3.42 | |
| Plaque de Biseau (b) | ||||
| 59 | 370348 | 2.40 | 2.88 | |
| Ecrou Papillon M.6*15 | ||||
| 59 | 301806 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 60 | 949425 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 60 | 947859 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 61 | 302469 | 1.05 | 1.26 | |
| Ecrou Papillon M6*17 | ||||
| 61 | 302459 | 1.05 | 1.26 | |
| NYLOCK SET SCREW M6 NEW | ||||
| 61A | 379529 | 1.00 | 1.20 | |
| Corps de base | ||||
| 62 | 370358 | 25.30 | 30.36 | |
| MAILLON | ||||
| 62 | 370362 | 17.05 | 20.46 | |
| Plaque de Biseau (b) | ||||
| 63 | 370348 | 2.40 | 2.88 | |
| Vis C 8fs/c 8fc | ||||
| 63 | 997841 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 64 | 949425 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 64 | 301653 | 1.04 | 1.24 | |
| Ecrou Papillon M6*17 | ||||
| 65 | 302459 | 1.05 | 1.26 | |
| Vis de réglage hexagonale M5x8 | ||||
| 65 | 938477 | 1.05 | 1.26 | |
| MAILLON | ||||
| 66 | 370361 | 18.56 | 22.28 | |
| S/e Porte Balais | ||||
| 66 | 960685 | 6.45 | 7.74 | |
| Charbons (1 paire) | ||||
| 67 | 999056 | 6.45 | 7.74 | |
| Vis C 8fs/c 8fc | ||||
| 67 | 997841 | 1.05 | 1.26 | |
| Bouchon Charbon | ||||
| 68 | 945161 | 1.20 | 1.44 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 68 | 301653 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 69 | 938477 | 1.05 | 1.26 | |
| Porte-cordon | ||||
| 69 | 370269 | 1.04 | 1.24 | |
| S/e Porte Balais | ||||
| 70 | 960685 | 6.45 | 7.74 | |
| Charbons (1 paire) | ||||
| 71 | 999056 | 6.45 | 7.74 | |
| Bouchon Charbon | ||||
| 72 | 945161 | 1.20 | 1.44 | |
| Assemblage du logement incl. 86,87 | ||||
| 73 | 370820 | 29.70 | 35.64 | |
| Porte-cordon | ||||
| 73 | 370269 | 1.04 | 1.24 | |
| Guide | ||||
| 74 | 331006 | 1.95 | 2.34 | |
| Coussinet | ||||
| 75 | 322089 | 4.80 | 5.76 | |
| Roulement à billes 608vv | ||||
| 76 | 333945 | 1.80 | 2.16 | |
| Assemblage du logement incl. 86,87 | ||||
| 77 | 370820 | 29.70 | 35.64 | |
| Fil | ||||
| 77 | 331707 | 1.88 | 2.25 | |
| Assemblage du logement incl. 86,87 | ||||
| 77A | 370820 | 29.70 | 35.64 | |
| Guide | ||||
| 78 | 331006 | 1.95 | 2.34 | |
| Serre Cable | ||||
| 78 | 937631 | 1.04 | 1.24 | |
| Coussinet | ||||
| 79 | 322089 | 4.80 | 5.76 | |
| Connecteur 50092 | ||||
| 80 | 959141 | 3.75 | 4.50 | |
| Roulement à billes 608vv | ||||
| 80 | 333945 | 1.80 | 2.16 | |
| Fil | ||||
| 81 | 331707 | 1.88 | 2.25 | |
| STYLO EN CAOUTCHOUC | ||||
| 81 | 931701 | 1.05 | 1.26 | |
| Commutateur | ||||
| 82 | 334474 | 10.05 | 12.06 | |
| Serre Cable | ||||
| 82 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 984750 | |||
| Connecteur 50092 | ||||
| 84 | 959141 | 3.75 | 4.50 | |
| Condensateur | ||||
| 84 | 930039 | 1.95 | 2.34 | |
| Couvert de poignée | ||||
| 85 | 370341 | 9.15 | 10.98 | |
| STYLO EN CAOUTCHOUC | ||||
| 85 | 931701 | 1.05 | 1.26 | |
| Commutateur | ||||
| 86 | 334474 | 10.05 | 12.06 | |
| PLAQUE (C) | ||||
| 86 | 371212 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 87 | 935196 | 1.04 | 1.24 | |
| Condensateur | ||||
| 88 | 930039 | 1.95 | 2.34 | |
| Couvert de poignée | ||||
| 89 | 370341 | 9.15 | 10.98 | |
| PLAQUE (C) | ||||
| 90 | 371213 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 91 | 935196 | 1.04 | 1.24 | |
| GUIDE | ||||
| 501 | 370587 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Levier (1) | ||||
| 503 | 370264 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 370588 | |||
