Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C7BU3'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

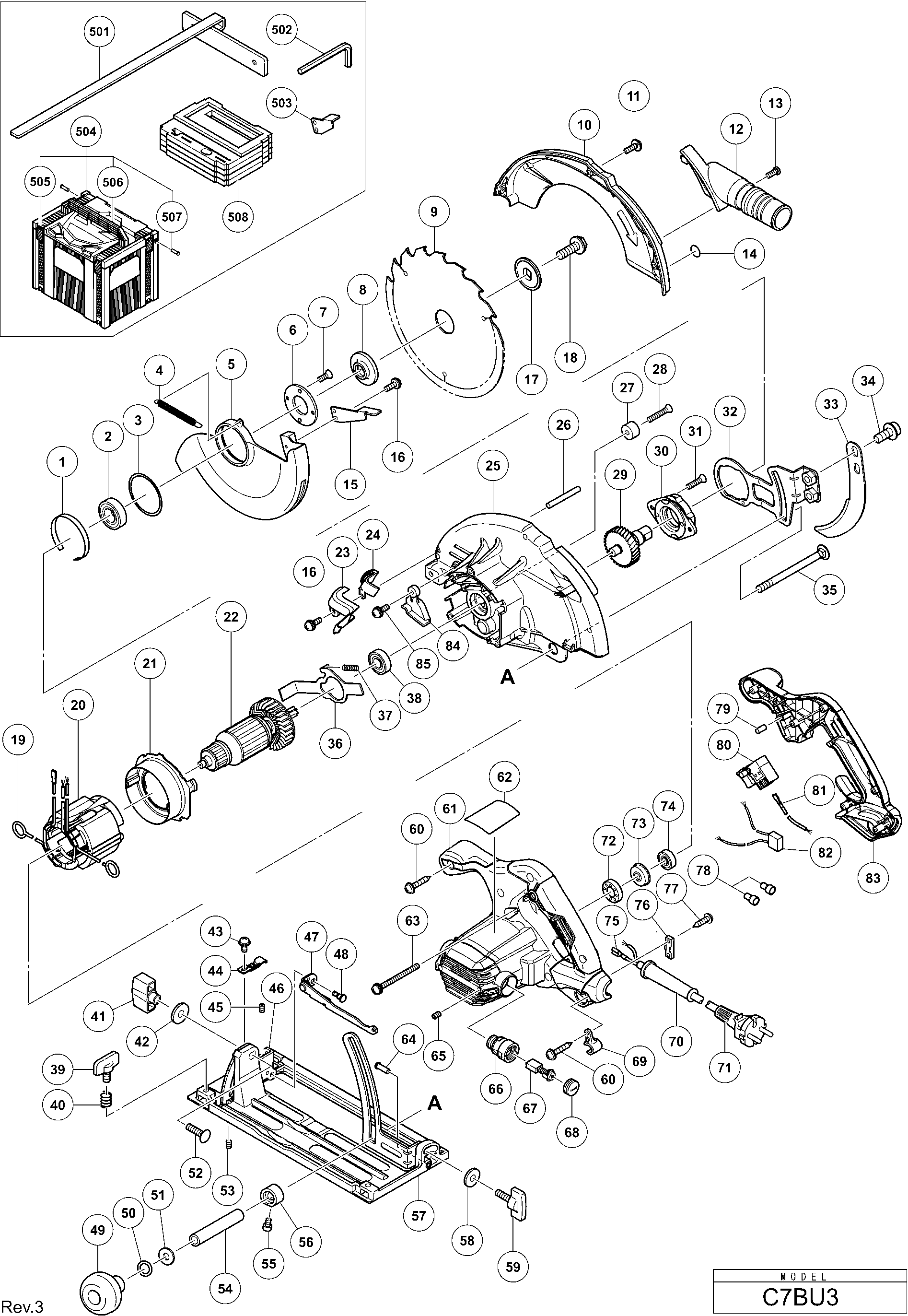

Dessins des Hikoki C7BU3
Liste de pièces de rechange des Hikoki C7BU3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *20 | 340946E | 41.25 | 49.50 | |
| VELD 110 VOLT | ||||
| *20 | 340946C | 39.05 | 46.86 | |
| Induit 230v | ||||
| *22 | 361037E | 34.79 | 41.74 | |
| ANKER 110 VOLT | ||||
| *22 | 361037C | 32.72 | 39.26 | |
| Charbons (1 paire) | ||||
| *67 | 999056 | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| *71 | 500390Z | |||
| Clinquant C9u | ||||
| 1 | 998887 | 9.30 | 11.16 | |
| ROULEMENT À BILLES 6003VVCM (SUPPORT EN NYLON) | ||||
| 2 | 327694 | 5.25 | 6.30 | |
| Bague | ||||
| 3 | 370591 | 1.04 | 1.24 | |
| Ressort de retour | ||||
| 4 | 370373 | 1.04 | 1.24 | |
| Garde inférieure | ||||
| 5 | 370356 | 11.55 | 13.86 | |
| Flasque De Palier | ||||
| 6 | 302435 | 1.35 | 1.62 | |
| Vis M4*10 | ||||
| 7 | 990430 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 370272 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 324668 | |||
| Couvre Scie | ||||
| 10 | 370354 | 10.95 | 13.14 | |
| Couvre Scie | ||||
| 10A | 370354 | 10.95 | 13.14 | |
| Vis Ø4*12 | ||||
| 11 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 997247 | |||
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 13 | 935196 | 1.04 | 1.24 | |
| Levier | ||||
| 15 | 370542 | 1.04 | 1.24 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 16 | 935196 | 1.04 | 1.24 | |
| Rondelle | ||||
| 17 | 370279 | 2.25 | 2.70 | |
| Vis D8*15,5 Serre Lame | ||||
| 18 | 324662 | 1.95 | 2.34 | |
| Raccord | ||||
| 19 | 930703 | 2.40 | 2.88 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 20 | 340946E | 41.25 | 49.50 | |
| VELD 110 VOLT | ||||
| 20 | 340946C | 39.05 | 46.86 | |
| Guide de ventilateur | ||||
| 21 | 370342 | 1.20 | 1.44 | |
| Induit 230v | ||||
| 22 | 361037E | 34.79 | 41.74 | |
| ANKER 110 VOLT | ||||
| 22 | 361037C | 32.72 | 39.26 | |
| Guide de flux (b) | ||||
| 23 | 370344 | 1.04 | 1.24 | |
| Guide de flux (a) | ||||
| 24 | 370343 | 1.04 | 1.24 | |
| Couvercle d'engrenage | ||||
| 25 | 370349 | 21.59 | 25.90 | |
| Goupille Ø6*40 (10 pces) | ||||
| 26 | 949686 | 6.75 | 8.10 | |
| Butee C9u/c6u/c6dd | ||||
| 27 | 961729 | 1.05 | 1.26 | |
| Vis M.6*20 (x10) | ||||
| 28 | 949794 | 1.65 | 1.98 | |
| Ensemble broche et engrenage | ||||
| 29 | 370371 | 11.55 | 13.86 | |
| SUPPORT DE ROULEMENT | ||||
| 30 | 370353 | 5.40 | 6.48 | |
| Vis M.5*14 | ||||
| 31 | 992013 | 1.05 | 1.26 | |
| Bras | ||||
| 32 | 370364 | 4.20 | 5.04 | |
| Couteau de refente | ||||
| 33 | 370365 | 3.75 | 4.50 | |
| Boulon à tête creuse hexagonale M8 | ||||
| 34 | 370287 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 370663 | |||
| DIAGONAL BOLT M8 ASS'Y (OLD 370663) | ||||
| 35A | 378200 | 2.64 | 3.17 | |
| Levier de verrouillage | ||||
| 36 | 370363 | 1.20 | 1.44 | |
| Ressort | ||||
| 37 | 330982 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 38 | 6001VV | 6.60 | 7.92 | |
| Ecrou Papillon M.6*15 | ||||
| 39 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 40 | 947859 | 1.04 | 1.24 | |
| Ecrou Papillon D8 | ||||
| 41 | 324658 | 3.00 | 3.60 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 42 | 949433 | 1.05 | 1.26 | |
| Vis M4 Noir | ||||
| 43 | 331003 | 1.95 | 2.34 | |
| Pince | ||||
| 44 | 324659 | 1.95 | 2.34 | |
| Vis de blocage hexagonale M5x6 | ||||
| 45 | 319541 | 1.50 | 1.80 | |
| Plaque biseautée | ||||
| 46 | 370367 | 1.80 | 2.16 | |
| Plaque (1) | ||||
| 47 | 370368 | 2.70 | 3.24 | |
| Broche d'étape | ||||
| 48 | 370295 | 1.04 | 1.24 | |
| Bouton | ||||
| 49 | 324660 | 4.35 | 5.22 | |
| O-RING (P-7) (OUD 676531) | ||||
| 50 | 889335 | 1.00 | 1.20 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 51 | 949433 | 1.05 | 1.26 | |
| Boulon M.8*30 | ||||
| 52 | 302457 | 1.04 | 1.24 | |
| Vis M.6*6 | ||||
| 53 | 302469 | 1.05 | 1.26 | |
| NYLOCK SET SCREW M6 NEW | ||||
| 53A | 379529 | 1.00 | 1.20 | |
| Manchon (a) | ||||
| 54 | 370267 | 4.20 | 5.04 | |
| Boulon à tête hexagonale de verrouillage M4x6 | ||||
| 55 | 370278 | 1.04 | 1.24 | |
| Manchon (b) | ||||
| 56 | 370268 | 3.00 | 3.60 | |
| Ass'y de base Incl.57 | ||||
| 57 | 370359 | 18.01 | 21.62 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 58 | 949425 | 1.05 | 1.26 | |
| Ecrou Papillon M6*17 | ||||
| 59 | 302459 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 60 | 301653 | 1.04 | 1.24 | |
| Assemblage du logement incl. 86,87 | ||||
| 61 | 370820 | 29.70 | 35.64 | |
| Assemblage du logement incl. 86,87 | ||||
| 61A | 370820 | 29.70 | 35.64 | |
| Vis C 8fs/c 8fc | ||||
| 63 | 997841 | 1.05 | 1.26 | |
| Rivet Ø6*17 | ||||
| 64 | 308480 | 1.05 | 1.26 | |
| Vis de réglage hexagonale M5x8 | ||||
| 65 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 66 | 960685 | 6.45 | 7.74 | |
| Charbons (1 paire) | ||||
| 67 | 999056 | 6.45 | 7.74 | |
| Bouchon Charbon | ||||
| 68 | 945161 | 1.20 | 1.44 | |
| Porte-cordon | ||||
| 69 | 370269 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 70 | 953327 | |||
| Pas d'informations disponibles, non commandable | ||||
| 71 | 500390Z | |||
| Guide | ||||
| 72 | 331006 | 1.95 | 2.34 | |
| Coussinet | ||||
| 73 | 322089 | 4.80 | 5.76 | |
| Roulement à billes 608vv | ||||
| 74 | 333945 | 1.80 | 2.16 | |
| Fil | ||||
| 75 | 331707 | 1.88 | 2.25 | |
| Serre Cable | ||||
| 76 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 77 | 984750 | |||
| Connecteur 50092 | ||||
| 78 | 959141 | 3.75 | 4.50 | |
| STYLO EN CAOUTCHOUC | ||||
| 79 | 931701 | 1.05 | 1.26 | |
| Commutateur | ||||
| 80 | 334474 | 10.05 | 12.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 370661 | |||
| Condensateur | ||||
| 82 | 930039 | 1.95 | 2.34 | |
| Couvert de poignée | ||||
| 83 | 370341 | 9.15 | 10.98 | |
| PLAQUE (C) | ||||
| 84 | 371213 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 85 | 935196 | 1.04 | 1.24 | |
| GUIDE | ||||
| 501 | 370587 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Levier (1) | ||||
| 503 | 370264 | 1.04 | 1.24 | |
| Rail De Guidage | ||||
| 601 | 331762 | 14.65 | 17.58 | |
| Adaptateur de Rail de Guidage Sui | ||||
| 602 | 330968 | 8.33 | 9.99 | |
| Plaque de Rail de Guidage Sui | ||||
| 603 | 330978 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 330979 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 330980 | |||
| Boulon à ailettes M6x12 | ||||
| 606 | 307947 | 1.35 | 1.62 | |
| Vis Machine M5x12 Noir | ||||
| 607 | 331761 | 1.65 | 1.98 | |
