Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C18DBL'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

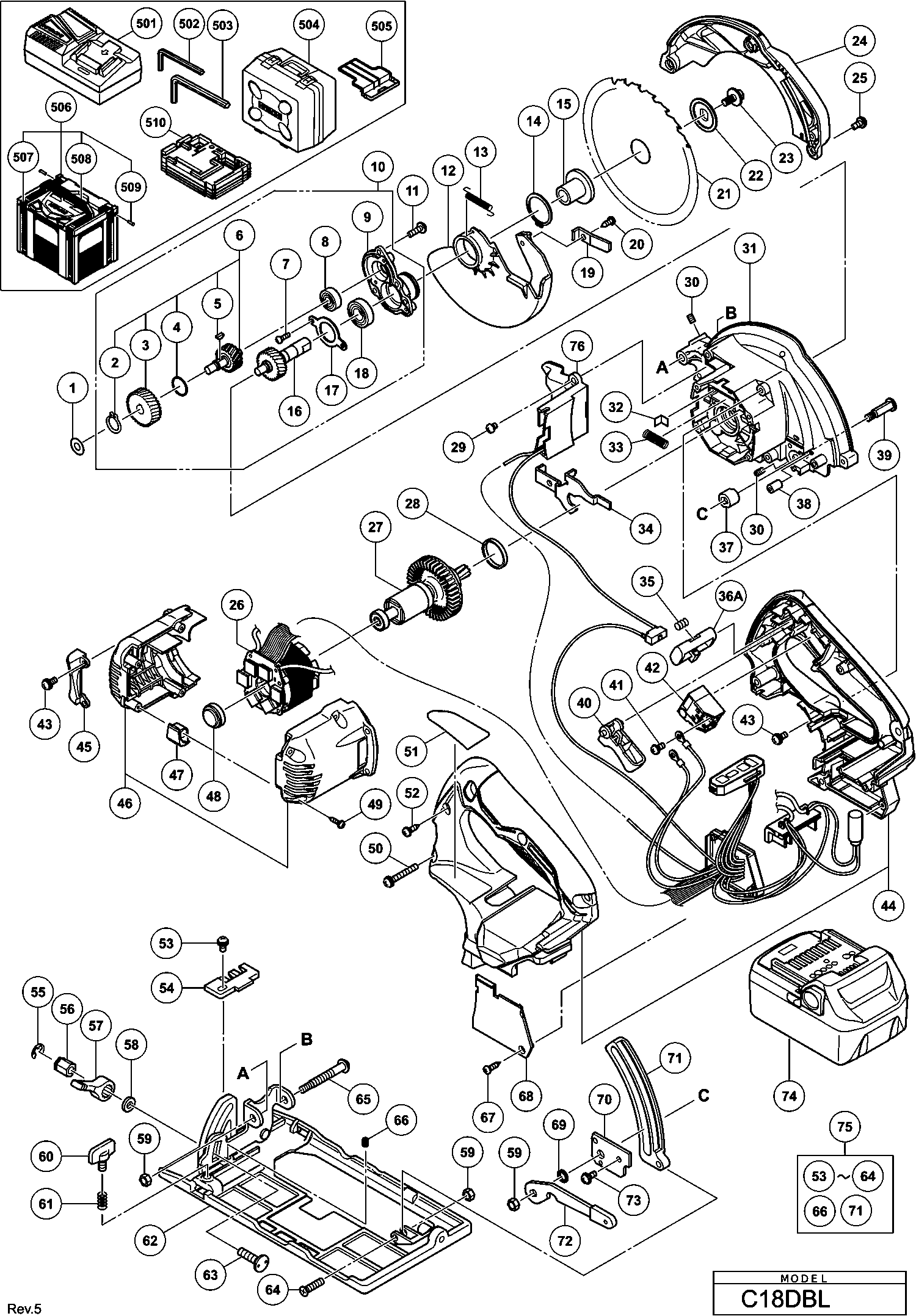

Dessins des Hikoki C18DBL
Liste de pièces de rechange des Hikoki C18DBL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis de blocage hexagonale M5x6 | ||||
| *30 | 319541 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| *504A | 370338 | |||
| Capuchon de protection pour batterie | ||||
| *505 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| *602 | 329063 | |||
| Rondelle | ||||
| 1 | 329975 | 6.45 | 7.74 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 2 | 939540 | 1.95 | 2.34 | |
| Engrenage | ||||
| 3 | 334144 | 9.00 | 10.80 | |
| O-ring Dh 15dv/20dv | ||||
| 4 | 876319 | 1.65 | 1.98 | |
| Clavette G13sd | ||||
| 5 | 302047 | 1.05 | 1.26 | |
| Deuxième Ass'y d'arbre Inclut.2-5 | ||||
| 6 | 334226 | 26.95 | 32.34 | |
| Vis M.3*8 (paquet de 10) Since 9.2012 For Europe | ||||
| 7 | 949203 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 8 | 606ZZM | 15.40 | 18.48 | |
| Porte-Roulement | ||||
| 9 | 333672 | 12.75 | 15.30 | |
| Support de roulement Ass'y Incld.6-9,16-18 | ||||
| 10 | 334228 | 64.08 | 76.89 | |
| Vis Ø4*12 | ||||
| 11 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 336552 | |||
| Garde inférieure | ||||
| 12A | 374244 | 2.70 | 3.24 | |
| Ressort | ||||
| 13 | 333677 | 1.80 | 2.16 | |
| Rondelle Elastique | ||||
| 14 | 939548 | 4.65 | 5.58 | |
| Rondelle | ||||
| 15 | 333665 | 10.35 | 12.42 | |
| Arbre De Transmission | ||||
| 16 | 334227 | 18.29 | 21.94 | |
| Flasque De Palier | ||||
| 17 | 333673 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 6900VV | |||
| Bouton (1) | ||||
| 19 | 333894 | 1.80 | 2.16 | |
| Vis autotaraudeuse D4x10 (noir) | ||||
| 20 | 302090 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 336832 | |||
| Rondelle | ||||
| 22 | 333666 | 6.75 | 8.10 | |
| Boulon hexagonal (avec bride) M5x14 | ||||
| 23 | 333893 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 24 | 336648 | |||
| COUVRE-SCIE (ANCIEN 336648) | ||||
| 24B | 375360 | 4.65 | 5.58 | |
| Vis de Machine M4x12 (noir) avec Rondelle | ||||
| 25 | 333781 | 1.20 | 1.44 | |
| Inducteur | ||||
| 26 | 340872 | 101.75 | 122.10 | |
| Rotor | ||||
| 27 | 336547 | 43.45 | 52.14 | |
| Anneau en Caoutchouc (a) | ||||
| 28 | 328453 | 1.80 | 2.16 | |
| Vis machine M4x6 (10 pièces) | ||||
| 29 | 949214 | 1.05 | 1.26 | |
| Vis de blocage hexagonale M5x6 | ||||
| 30 | 319541 | 1.50 | 1.80 | |
| Couverture d'engrenage | ||||
| 31 | 336646 | 20.35 | 24.42 | |
| Crochet de ressort | ||||
| 32 | 334137 | 1.80 | 2.16 | |
| Ressort | ||||
| 33 | 334225 | 1.80 | 2.16 | |
| Blocage | ||||
| 34 | 336555 | 2.85 | 3.42 | |
| Ressort | ||||
| 35 | 336650 | 1.05 | 1.26 | |
| Bouton | ||||
| 36B | 339247 | 1.04 | 1.24 | |
| came | ||||
| 37 | 333681 | 3.45 | 4.14 | |
| Manchon de verrouillage | ||||
| 38 | 333682 | 3.45 | 4.14 | |
| ARBRE A CAMES | ||||
| 39 | 333680 | 5.10 | 6.12 | |
| Gachette | ||||
| 40 | 336545 | 1.04 | 1.24 | |
| Vis Ø3,5x6 | ||||
| 41 | 307887 | 1.04 | 1.24 | |
| Commutateur | ||||
| 42 | 332552 | 10.65 | 12.78 | |
| Vis Ø4*14 Noir | ||||
| 43 | 305691 | 1.05 | 1.26 | |
| Poignee | ||||
| 44 | 336550 | 14.70 | 17.64 | |
| Guide d'écoulement (c) | ||||
| 45 | 333669 | 1.80 | 2.16 | |
| Carter | ||||
| 46 | 336548 | 5.25 | 6.30 | |
| Carter | ||||
| 46A | 336548 | 5.25 | 6.30 | |
| Coussin | ||||
| 47 | 336554 | 1.04 | 1.24 | |
| Plaq.en Caoutchouc (1) | ||||
| 48 | 328201 | 1.05 | 1.26 | |
| Vis autotaraudeuse (avec bride) D3x20 | ||||
| 49 | 332929 | 1.80 | 2.16 | |
| Vis machine (avec rondelles) M4x35 (noir) | ||||
| 50 | 334141 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 307811 | |||
| Vis M.4*8 | ||||
| 53 | 317200 | 1.65 | 1.98 | |
| Piece Intermediaire (1) | ||||
| 54 | 320394 | 1.80 | 2.16 | |
| Rondelle Elastique | ||||
| 55 | 942827 | 1.04 | 1.24 | |
| Écrou M6 | ||||
| 56 | 333660 | 1.80 | 2.16 | |
| Levier | ||||
| 57 | 333659 | 1.80 | 2.16 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 58 | 949425 | 1.05 | 1.26 | |
| Écrou en U M5 | ||||
| 59 | 308387 | 1.05 | 1.26 | |
| ÉCROU EN NYLON M5 | ||||
| 59A | 377291 | 1.00 | 1.20 | |
| Vis à aile M6x18 Sauf Pour Usa,can | ||||
| 60 | 307898 | 1.65 | 1.98 | |
| Ressort | ||||
| 61 | 324876 | 1.80 | 2.16 | |
| Plaque de base | ||||
| 62 | 336833 | 27.23 | 32.67 | |
| Boulon (carré) M6x22 | ||||
| 63 | 314623 | 1.80 | 2.16 | |
| Vis Spéciale | ||||
| 64 | 333664 | 1.80 | 2.16 | |
| Vis de réglage (a) (jusqu'à 09.2008) | ||||
| 65 | 325236 | 5.10 | 6.12 | |
| Vis Ø6*8 | ||||
| 66 | 308109 | 1.04 | 1.24 | |
| Vis autotaraudeuse D3x12 (noire) | ||||
| 67 | 334333 | 1.80 | 2.16 | |
| Couvercle de controleur | ||||
| 68 | 336553 | 1.35 | 1.62 | |
| Rondelle ondulée 8 | ||||
| 69 | 334242 | 1.73 | 2.07 | |
| Plaque De Recouvrement | ||||
| 70 | 333678 | 3.45 | 4.14 | |
| Bras de liaison | ||||
| 71 | 333661 | 7.35 | 8.82 | |
| Curseur | ||||
| 72 | 336556 | 1.80 | 2.16 | |
| Vis Ø 4*8 Noir | ||||
| 73 | 325079 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 335790 | |||
| Plaque de base | ||||
| 75 | 336647 | 38.50 | 46.20 | |
| Ensemble de micro-interrupteurs à LED | ||||
| 76 | 338982 | 13.35 | 16.02 | |
| Roulement à billes 625dd | ||||
| 77 | 333826 | 5.10 | 6.12 | |
| Roulement A Billes (1) | ||||
| 78 | 371033 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 990666 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 370338 | |||
| Capuchon de protection pour batterie | ||||
| 505 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 506 | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506A | 337108 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510 | 339727 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510A | 375025 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510B | 339727 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 302756 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 329063 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 381222 | |||
