Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C18DBAL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

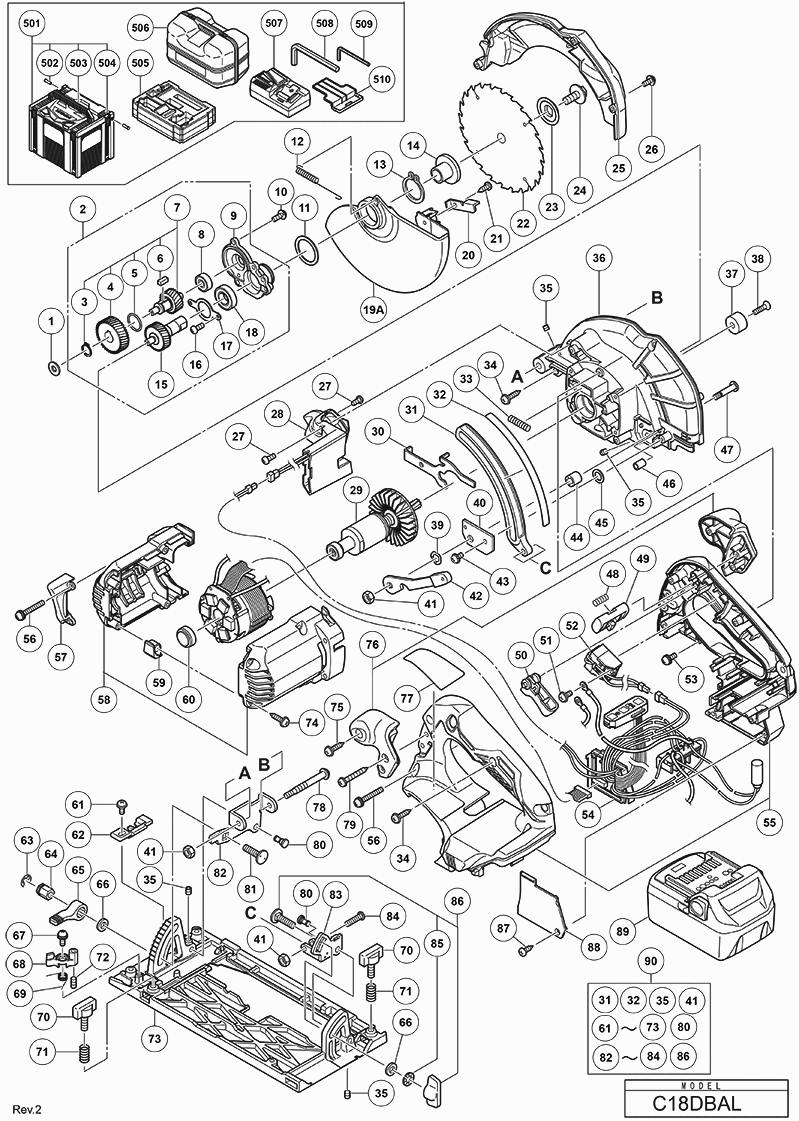

Dessins des Hikoki C18DBAL
Liste de pièces de rechange des Hikoki C18DBAL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| VELD FET PCB SET (OUD 340911) | ||||
| *103 | 341088 | 111.26 | 133.51 | |
| Ressort de retour | ||||
| *12 | 338926 | 1.04 | 1.24 | |
| RONDELLE (A) (ANCIEN 338915) | ||||
| *14A | 376366 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| *22 | 338935 | |||
| Vis de blocage hexagonale M5x6 | ||||
| *35 | 319541 | 1.50 | 1.80 | |
| NYLON MOER M5 | ||||
| *41A | 377291 | 1.00 | 1.20 | |
| Interrupteur (1) | ||||
| *52A | 371322 | 12.30 | 14.76 | |
| VELD FET PCB SET (OUD 340990) | ||||
| *54B | 341102 | 115.06 | 138.07 | |
| Poignee | ||||
| *55 | 338903 | 14.30 | 17.16 | |
| ENSEMBLE DE POIGNÉE (VERT) | ||||
| *55A | 371908 | 18.70 | 22.44 | |
| Vis à aile M6x18 Sauf Pour Usa,can | ||||
| *70 | 307898 | 1.65 | 1.98 | |
| Ressort | ||||
| *71 | 324876 | 1.80 | 2.16 | |
| LIEN SECONDAIRE | ||||
| *83 | 371944 | 2.40 | 2.88 | |
| Vis Spéciale | ||||
| *84 | 333664 | 1.80 | 2.16 | |
| VIS SPÉCIALE | ||||
| *84 | 371945 | 1.04 | 1.24 | |
| Couverture de contrôleur (a) | ||||
| *88 | 338906 | 1.35 | 1.62 | |
| COUVRE-POIGNÉE (VERT) | ||||
| *88A | 371909 | 1.95 | 2.34 | |
| Ass'y de base Incl.57 | ||||
| *90B | 371939 | 35.61 | 42.74 | |
| Rondelle | ||||
| 1 | 329975 | 6.45 | 7.74 | |
| Porte-Roulement | ||||
| 2 | 338920 | 33.55 | 40.26 | |
| Circlips Dim 11 Till 9.2012 | ||||
| 3 | 316487 | 1.65 | 1.98 | |
| Engrenage | ||||
| 4 | 338925 | 7.20 | 8.64 | |
| Joints toriques (s-15) | ||||
| 5 | 319567 | 1.65 | 1.98 | |
| Clavette 4*4*10 | ||||
| 6 | 930511 | 2.40 | 2.88 | |
| Deuxième Ensemble d'Arbre Incluant 3-6 | ||||
| 7 | 338924 | 28.60 | 34.32 | |
| Roulement A Billes | ||||
| 8 | 606ZZM | 15.40 | 18.48 | |
| Porte-Roulement | ||||
| 9 | 338921 | 5.55 | 6.66 | |
| Vis Ø4*12 | ||||
| 10 | 951039 | 1.05 | 1.26 | |
| Bague | ||||
| 11 | 339257 | 1.04 | 1.24 | |
| Ressort de retour | ||||
| 12 | 338926 | 1.04 | 1.24 | |
| Rondelle Elastique | ||||
| 13 | 939548 | 4.65 | 5.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 338915 | |||
| Engrenage | ||||
| 15 | 338923 | 9.90 | 11.88 | |
| Vis M.3*8 (paquet de 10) Since 9.2012 For Europe | ||||
| 16 | 949203 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 17 | 338922 | 1.04 | 1.24 | |
| Roulement à billes 6901vvm | ||||
| 18 | 6901VV | 9.60 | 11.52 | |
| Garde inférieure | ||||
| 19A | 338905 | 3.60 | 4.32 | |
| Bouton | ||||
| 20 | 338927 | 1.04 | 1.24 | |
| Vis autotaraudeuse D4x10 (noir) | ||||
| 21 | 302090 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 338935 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 338916 | |||
| RONDELLE (B) (ANCIEN 338916) | ||||
| 23A | 376367 | 1.04 | 1.24 | |
| Boulon à bride hexagonale | ||||
| 24 | 338917 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 339261 | |||
| CAPUCHON DE PROTECTION (ANCIEN 339261) | ||||
| 25A | 373653 | 7.20 | 8.64 | |
| Vis de Machine M4x12 (noir) avec Rondelle | ||||
| 26 | 333781 | 1.20 | 1.44 | |
| Vis Ø 4x8 Noir | ||||
| 27 | 323211 | 1.05 | 1.26 | |
| DEL | ||||
| 28 | 339218 | 5.40 | 6.48 | |
| Rotor | ||||
| 29 | 361010 | 36.16 | 43.40 | |
| Blocage | ||||
| 30 | 338918 | 1.50 | 1.80 | |
| MAILLON | ||||
| 31 | 371943 | 4.35 | 5.22 | |
| Plaque de jauge (a) | ||||
| 32 | 339258 | 1.80 | 2.16 | |
| Ressort | ||||
| 33 | 334225 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 307811 | |||
| Vis de blocage hexagonale M5x6 | ||||
| 35 | 319541 | 1.50 | 1.80 | |
| Couverture d'engrenage | ||||
| 36 | 338907 | 21.31 | 25.58 | |
| Couvercle d'engrenage | ||||
| 36B | 376033 | 13.75 | 16.50 | |
| Butee | ||||
| 37 | 310842 | 1.05 | 1.26 | |
| Vis Ø5*20 (x10) | ||||
| 38 | 949793 | 1.35 | 1.62 | |
| Rondelle ondulée 8 | ||||
| 39 | 334242 | 1.73 | 2.07 | |
| Plaque de recouvrement (2 nécessaires) | ||||
| 40 | 371946 | 1.20 | 1.44 | |
| Écrou en U M5 | ||||
| 41 | 308387 | 1.05 | 1.26 | |
| NYLON MOER M5 | ||||
| 41A | 377291 | 1.00 | 1.20 | |
| Levier (a) | ||||
| 42 | 338930 | 3.15 | 3.78 | |
| Vis Ø 4*8 Noir | ||||
| 43 | 325079 | 1.65 | 1.98 | |
| VIS M4 AVEC RONDELLE | ||||
| 43 | 372219 | 1.04 | 1.24 | |
| came | ||||
| 44 | 333681 | 3.45 | 4.14 | |
| Bague | ||||
| 45 | 338931 | 1.04 | 1.24 | |
| Plaque | ||||
| 45 | 371947 | 1.04 | 1.24 | |
| Blocage | ||||
| 46 | 338932 | 1.20 | 1.44 | |
| ARBRE A CAMES | ||||
| 47 | 333680 | 5.10 | 6.12 | |
| Boulon (Carré) M6X20 | ||||
| 47A | 375031 | 1.04 | 1.24 | |
| Ressort | ||||
| 48 | 336650 | 1.05 | 1.26 | |
| Ressort | ||||
| 48B | 301631 | 1.04 | 1.24 | |
| Bouton | ||||
| 49 | 338901 | 1.04 | 1.24 | |
| BOUTON | ||||
| 49A | 374780 | 1.04 | 1.24 | |
| Gachette | ||||
| 50 | 338899 | 1.04 | 1.24 | |
| Vis Ø3,5x6 | ||||
| 51 | 307887 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 338900 | |||
| Interrupteur (1) | ||||
| 52A | 371322 | 12.30 | 14.76 | |
| INTERRUPTEUR | ||||
| 52B | 371907 | 13.75 | 16.50 | |
| Vis Ø4*14 Noir | ||||
| 53 | 305691 | 1.05 | 1.26 | |
| Inducteur | ||||
| 54 | 340911 | 100.10 | 120.12 | |
| Poignee | ||||
| 55 | 338903 | 14.30 | 17.16 | |
| Vis machine (avec rondelles) M4x35 (noir) | ||||
| 56 | 334141 | 1.80 | 2.16 | |
| Guide de flux | ||||
| 57 | 338919 | 1.04 | 1.24 | |
| Carter | ||||
| 58 | 338902 | 6.30 | 7.56 | |
| Coussin | ||||
| 59 | 336554 | 1.04 | 1.24 | |
| Plaq.en Caoutchouc (1) | ||||
| 60 | 338928 | 1.04 | 1.24 | |
| Vis machine M4x8 (noir) | ||||
| 61 | 315500 | 1.35 | 1.62 | |
| Piece Intermediaire (1) | ||||
| 62 | 338913 | 1.04 | 1.24 | |
| Rondelle Elastique | ||||
| 63 | 942827 | 1.04 | 1.24 | |
| Écrou M6 | ||||
| 64 | 333660 | 1.80 | 2.16 | |
| Levier | ||||
| 65 | 333659 | 1.80 | 2.16 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 66 | 949425 | 1.05 | 1.26 | |
| Vis M.4*8 | ||||
| 67 | 317200 | 1.65 | 1.98 | |
| Levier d'arrêt | ||||
| 68 | 333657 | 3.45 | 4.14 | |
| Ressort (b) | ||||
| 69 | 339259 | 1.80 | 2.16 | |
| Vis à aile M6x18 Sauf Pour Usa,can | ||||
| 70 | 307898 | 1.65 | 1.98 | |
| Ressort | ||||
| 71 | 324876 | 1.80 | 2.16 | |
| Vis à tête hexagonale à embase M5x10 | ||||
| 72 | 334142 | 1.80 | 2.16 | |
| HEX. SOCKET SET SCREW M5X10 NEW | ||||
| 72A | 377288 | 1.00 | 1.20 | |
| Plaque de base | ||||
| 73 | 371941 | 21.31 | 25.58 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 74 | 301653 | 1.04 | 1.24 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 75 | 301653 | 1.04 | 1.24 | |
| Poignee | ||||
| 76 | 338934 | 3.15 | 3.78 | |
| Vis de réglage (a) | ||||
| 78 | 339260 | 1.04 | 1.24 | |
| Vis à tôle D4x30 (noir) | ||||
| 79 | 305490 | 1.04 | 1.24 | |
| Goupille Étagée D6x13 | ||||
| 80 | 320163 | 1.50 | 1.80 | |
| Boulon (carré) M6x22 | ||||
| 81 | 314623 | 1.80 | 2.16 | |
| Plaque de biseau | ||||
| 82 | 338910 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 338912 | |||
| Vis Spéciale | ||||
| 84 | 333664 | 1.80 | 2.16 | |
| Rondelle Psu Single-phase | ||||
| 85 | 948167 | 1.04 | 1.24 | |
| Assemblage de boulon (carré) M6x22 Includ.89 | ||||
| 86 | 314620 | 6.45 | 7.74 | |
| Boulon (carré) M6x22 | ||||
| 86A | 314623 | 1.80 | 2.16 | |
| Vis autotaraudeuse D3x12 (noire) | ||||
| 87 | 334333 | 1.80 | 2.16 | |
| Couverture de contrôleur (a) | ||||
| 88 | 338906 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 338892 | |||
| Pas d'informations disponibles, non commandable | ||||
| 89A | 371750 | |||
| Ass'y de base Incl.57 | ||||
| 90 | 371939 | 35.61 | 42.74 | |
| Jeu de ressorts de bouton | ||||
| 91 | 374782 | 2.25 | 2.70 | |
| Rondelle Elastique | ||||
| 95 | 942827 | 1.04 | 1.24 | |
| LEVIER | ||||
| 96 | 374246 | 2.70 | 3.24 | |
| ÉCROU DE BLOCAGE | ||||
| 97 | 374248 | 1.20 | 1.44 | |
| RONDELLE ONDULÉE 12 MM NOUVEAU | ||||
| 98 | 375106 | 1.80 | 2.16 | |
| Rondelle | ||||
| 99 | 320975 | 1.05 | 1.26 | |
| Espaceur (A) | ||||
| 100 | 376105 | 1.04 | 1.24 | |
| Écrou à ailettes M6 | ||||
| 101 | 375026 | 1.20 | 1.44 | |
| Ensemble de Levier Incl. 20 | ||||
| 102A | 376031 | 18.70 | 22.44 | |
| Tole Elastique (1) | ||||
| 104 | 376621 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 339219 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505D | 378278 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 338933 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506A | 371910 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 944459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 990666 | |||
| Capuchon de protection pour batterie | ||||
| 510 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 329331 | |||
| Adaptateur de conduit | ||||
| 601A | 339383 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 602 | 962175 | |||
| Vis à aile M6x18 Sauf Pour Usa,can | ||||
| 603 | 307898 | 1.65 | 1.98 | |
| Ressort | ||||
| 604 | 941056 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 605 | 339188 | |||
| Boulon spécial | ||||
| 606 | 321996 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 607 | 316161 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607A | 375630 | |||
| Guide long (650mm) | ||||
| 608 | 316104 | 91.58 | 109.89 | |
| Guide long (650mm) | ||||
| 608A | 316104 | 91.58 | 109.89 | |
