Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki C10FSB'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

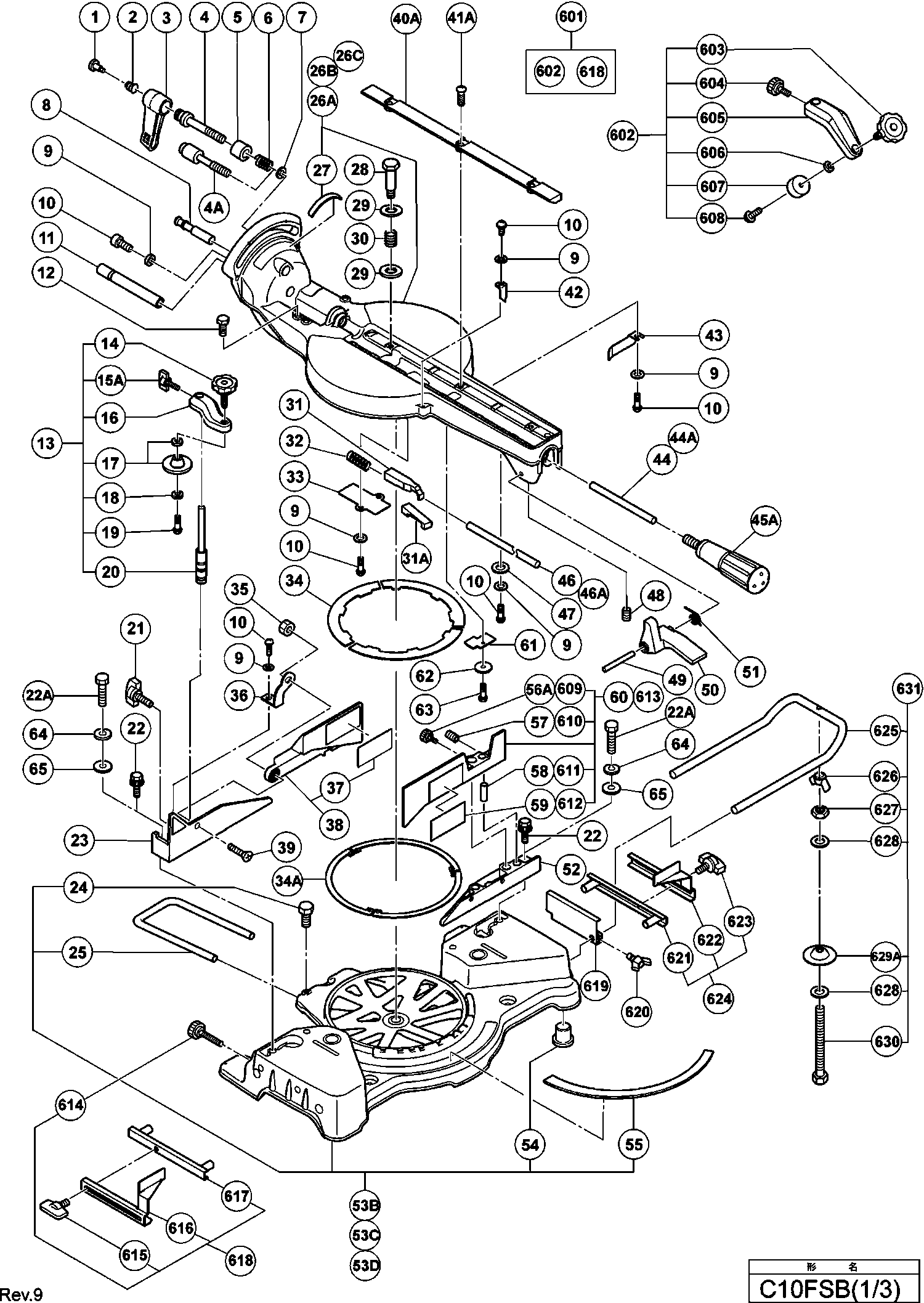

Dessins des Hikoki C10FSB
Liste de pièces de rechange des Hikoki C10FSB
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Vis d'embrayage | ||||
1 | 305180 | 4.50 | 5.40 | |
Ressort d'embrayage | ||||
2 | 305179 | 1.05 | 1.26 | |
Levier C10fcb | ||||
3 | 312488 | 9.21 | 11.06 | |
Boulon (main gauche) M10 (jusqu'en 08.2010) | ||||
4 | 307725 | 12.75 | 15.30 | |
Boulon (main gauche) D10 | ||||
4A | 329409 | 4.20 | 5.04 | |
Douille | ||||
5 | 315195 | 6.45 | 7.74 | |
Ressort en métal (a) | ||||
6 | 305190 | 2.55 | 3.06 | |
Bague | ||||
7 | 965077 | 1.05 | 1.26 | |
Goupille | ||||
8 | 321330 | 6.75 | 8.10 | |
Rondelle M4 (x10) Paquet de 10 | ||||
9 | 949429 | 1.05 | 1.26 | |
Vis M4*8 (paquet de 10) | ||||
10 | 949215 | 1.05 | 1.26 | |
Arbre | ||||
11 | 320141 | 10.20 | 12.24 | |
Pas d'informations disponibles, non commandable | ||||
12 | 303409 | |||
Pas d'informations disponibles, non commandable | ||||
13 | 321370 | |||
Bouton boulon M10 | ||||
14 | 308396 | 7.65 | 9.18 | |
Boulon à ailettes M6x12 | ||||
15A | 307947 | 1.35 | 1.62 | |
Set de Plaques de Étau | ||||
17 | 319974 | 3.45 | 4.14 | |
Bague | ||||
18 | 996722 | 1.05 | 1.26 | |
Vis Diam 5x12 Cc 14se | ||||
19 | 996247 | 1.05 | 1.26 | |
Axe | ||||
20 | 321371 | 7.65 | 9.18 | |
Ecrou Papillon M6*17 | ||||
21 | 302459 | 1.05 | 1.26 | |
Boulon (avec rondelles) M.8*35 (noir) | ||||
22 | 307221 | 1.04 | 1.24 | |
Vis 8x35 (paquet de 10) | ||||
22A | 949678 | 2.55 | 3.06 | |
Guide | ||||
23 | 321346 | 28.88 | 34.65 | |
Vis M6x10 (paquet de 10) | ||||
24 | 949610 | 1.20 | 1.44 | |
Support | ||||
25 | 998844 | 7.95 | 9.54 | |
Plaque de base | ||||
26A | 330768 | 224.81 | 269.78 | |
Pas d'informations disponibles, non commandable | ||||
26B | 334463 | |||
Table Ass'y Incl.9,10,26c-34a,40,41a,43,44a,47a | ||||
26C | 336311 | 103.13 | 123.75 | |
Pas d'informations disponibles, non commandable | ||||
27 | 321343 | |||
Pas d'informations disponibles, non commandable | ||||
28 | 312480 | |||
Rondelle M12 (x10) Paquet de 10 | ||||
29 | 949437 | 1.95 | 2.34 | |
Ressort | ||||
30 | 312481 | 2.55 | 3.06 | |
Anneau de retenue | ||||
31 | 321335 | 7.20 | 8.64 | |
Guide | ||||
31A | 322280 | 4.95 | 5.94 | |
Ressort (e) | ||||
32 | 321417 | 3.45 | 4.14 | |
Plaque de Broche | ||||
33 | 321336 | 1.65 | 1.98 | |
Glissiere (till 08.2008) | ||||
34 | 998811 | 1.95 | 2.34 | |
Guide | ||||
34A | 324400 | 1.50 | 1.80 | |
Écrou en nylon M6 | ||||
35 | 311144 | 1.05 | 1.26 | |
Support | ||||
36 | 321331 | 1.65 | 1.98 | |
ÉTIQUETTE D'AVERTISSEMENT | ||||
37 | 321386 | 5.10 | 6.12 | |
Pas d'informations disponibles, non commandable | ||||
38 | 321385 | |||
Vis M.6*25 (paquet de 10) | ||||
39 | 949342 | 1.65 | 1.98 | |
Guide | ||||
40A | 329421 | 2.10 | 2.52 | |
Guide de lame de scie | ||||
40A | 337816 | 1.65 | 1.98 | |
Vis M6x10 (paquet de 10) | ||||
41A | 949256 | 1.35 | 1.62 | |
Indicateur | ||||
42 | 321329 | 1.65 | 1.98 | |
Glissiere (a) | ||||
43 | 321342 | 1.65 | 1.98 | |
Axe (a) (till 08.2008) | ||||
44 | 321341 | 3.30 | 3.96 | |
Axe | ||||
44A | 329416 | 1.20 | 1.44 | |
Pas d'informations disponibles, non commandable | ||||
45A | 322283 | |||
Axe (c) (till 08.2008) | ||||
46 | 321337 | 3.30 | 3.96 | |
Axe | ||||
46A | 329415 | 2.10 | 2.52 | |
Rondelle Nv65ab Vb13y | ||||
47 | 875249 | 1.35 | 1.62 | |
Vis M6x6 | ||||
48 | 987860 | 1.05 | 1.26 | |
Axe | ||||
49 | 321339 | 1.80 | 2.16 | |
Levier | ||||
50 | 321338 | 1.65 | 1.98 | |
Ressort | ||||
51 | 321340 | 1.80 | 2.16 | |
Guide (a) | ||||
52 | 321345 | 33.96 | 40.76 | |
Plaque de base | ||||
53B | 330768 | 224.81 | 269.78 | |
Pas d'informations disponibles, non commandable | ||||
53C | 334463 | |||
Table Ass'y Incl.9,10,26c-34a,40,41a,43,44a,47a | ||||
53D | 336311 | 103.13 | 123.75 | |
Pas d'informations disponibles, non commandable | ||||
54 | 312672 | |||
Plaque Indicateur | ||||
55 | 315210 | 5.85 | 7.02 | |
Pas d'informations disponibles, non commandable | ||||
60 | 322617 | |||
Couvercle | ||||
61 | 324395 | 1.50 | 1.80 | |
Rondelle M4 (x10) Paquet de 10 | ||||
62 | 949429 | 1.05 | 1.26 | |
Vis M4*8 (paquet de 10) | ||||
63 | 949215 | 1.05 | 1.26 | |
Rondelle M8 (x10) Paquet de 10 | ||||
64 | 949457 | 1.05 | 1.26 | |
Rondelle M.8 (x10) Paquet de 10 | ||||
65 | 949433 | 1.05 | 1.26 | |
Plaque C 8fs | ||||
71 | 996227 | 2.40 | 2.88 | |
Rondelle M4 (x10) Paquet de 10 | ||||
72 | 949429 | 1.05 | 1.26 | |
Vis M4*8 (paquet de 10) | ||||
73 | 949215 | 1.05 | 1.26 | |
Charnière (b) Ass'y Incl.89a,100a | ||||
74A | 332818 | 134.89 | 161.86 | |
Pas d'informations disponibles, non commandable | ||||
74B | 334460 | |||
Douille | ||||
75A | 334337 | 5.10 | 6.12 | |
Ressort | ||||
76 | 321332 | 13.50 | 16.20 | |
Pas d'informations disponibles, non commandable | ||||
77 | 961554 | |||
Goupille (avec o ring) Includ.94 | ||||
78 | 302518 | 4.50 | 5.40 | |
O Ring (p-6) | ||||
79 | 984528 | 1.05 | 1.26 | |
Papillon Psm | ||||
80 | 949312 | 5.40 | 6.48 | |
Vis M8x50 | ||||
81 | 949633 | 3.60 | 4.32 | |
Arbre | ||||
82 | 320141 | 10.20 | 12.24 | |
Vis Ø 5x12(paquet de 10) | ||||
83 | 949237 | 1.05 | 1.26 | |
Rondelle de ressort M5 (10 pièces) | ||||
84 | 949454 | 1.04 | 1.24 | |
Entretoise | ||||
85 | 998980 | 1.04 | 1.24 | |
Tige de liaison | ||||
86 | 321368 | 15.26 | 18.32 | |
Tige de liaison | ||||
86 | 322199 | 15.26 | 18.32 | |
Vis M4*12 (paquet de 10) | ||||
87 | 949217 | 1.05 | 1.26 | |
Serre Cable C 8fs | ||||
88 | 948193 | 1.05 | 1.26 | |
Serre Cable C 8fc | ||||
88 | 948614 | 1.05 | 1.26 | |
Support | ||||
89A | 331419 | 8.85 | 10.62 | |
Soutien | ||||
89B | 334458 | 8.85 | 10.62 | |
Coussinet | ||||
90 | 321347 | 120.18 | 144.21 | |
Feutre C 8fs | ||||
91 | 996226 | 1.35 | 1.62 | |
Frotteur C 8fs | ||||
92 | 996223 | 2.40 | 2.88 | |
Ecrou M.8 (x10) (paquet de 10) | ||||
93 | 949568 | 1.50 | 1.80 | |
Vis C 8fs | ||||
94 | 974500 | 1.05 | 1.26 | |
Ecrou Papillon M6*17 | ||||
95 | 302459 | 1.05 | 1.26 | |
Ressort (ancien 996224) | ||||
96 | 947859 | 1.04 | 1.24 | |
Butee | ||||
97 | 963174 | 1.35 | 1.62 | |
Étiquette d'Avertissement (a) | ||||
98 | 320206 | 1.65 | 1.98 | |
Support (a) | ||||
99 | 321375 | 77.00 | 92.40 | |
Pas d'informations disponibles, non commandable | ||||
99A | 334462 | |||
Goupille Ø6*40 (10 pces) | ||||
100 | 949686 | 6.75 | 8.10 | |
Pas d'informations disponibles, non commandable | ||||
100A | 961554 | |||
Indicateur | ||||
101 | 321329 | 1.65 | 1.98 | |
Pas d'informations disponibles, non commandable | ||||
102 | 303409 | |||
Vis à six pans creux M6x10 | ||||
103 | 307956 | 1.05 | 1.26 | |
Pare Eclat For Europe,model (s) | ||||
105 | 321333 | 11.85 | 14.22 | |
Support | ||||
105A | 324372 | 7.50 | 9.00 | |
Support | ||||
106A | 331845 | 1.80 | 2.16 | |
Cord | ||||
107 | 500241Z | 17.19 | 20.62 | |
Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
107 | 500447Z | 6.60 | 7.92 | |
Rondelle | ||||
108 | 960092 | 1.05 | 1.26 | |
Glisseur | ||||
109 | 322210 | 1.65 | 1.98 | |
Vis Psm 9 M5x12 (paquet de 10) | ||||
110 | 949332 | 1.04 | 1.24 | |
Sous-couverture Pour Aus,nzl | ||||
111 | 322206 | 19.53 | 23.43 | |
Entree De Cable Ø 10,1 | ||||
121 | 938051 | 1.04 | 1.24 | |
Serre Cable | ||||
122 | 937631 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
123 | 984750 | |||
Poignee | ||||
124 | 321392 | 9.15 | 10.98 | |
Pas d'informations disponibles, non commandable | ||||
124A | 333986 | |||
Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
125 | 305558 | 1.04 | 1.24 | |
Feuille | ||||
126 | 321355 | 8.40 | 10.08 | |
Contrôleur 100v-120v | ||||
127A | 321354 | 113.71 | 136.46 | |
Contrôleur 220v-240v | ||||
127A | 322200 | 113.71 | 136.46 | |
Terminal M4 | ||||
128 | 930804 | 3.00 | 3.60 | |
Poignee | ||||
129 | 321393 | 6.60 | 7.92 | |
Vis à tarauder D4x20 avec bride (noir) | ||||
130 | 301653 | 1.04 | 1.24 | |
Vis Ø 5*25 | ||||
131 | 880734 | 1.04 | 1.24 | |
Couvercle de poulie | ||||
132 | 321383 | 7.20 | 8.64 | |
Connecteur 50092 | ||||
133 | 959141 | 3.75 | 4.50 | |
Borne | ||||
134 | 980063 | 1.04 | 1.24 | |
Jeu De Poignees | ||||
135 | 322884 | 9.60 | 11.52 | |
Poignée (r) | ||||
135 | 321381 | 6.45 | 7.74 | |
Poulie | ||||
136 | 321356 | 8.40 | 10.08 | |
Rondelle M8 (x10) Paquet de 10 | ||||
137 | 949426 | 1.05 | 1.26 | |
Rondelle | ||||
138 | 978559 | 1.05 | 1.26 | |
Ecrou M8(x10) (paquet de 10) | ||||
139 | 949558 | 1.05 | 1.26 | |
Roulement Cr12v H90sc | ||||
140 | 6201VV | 6.45 | 7.74 | |
Couvercle | ||||
141 | 307731 | 2.55 | 3.06 | |
Vis M.4*10 (paquet de 10) | ||||
142 | 949322 | 1.05 | 1.26 | |
Grande Poulie | ||||
143 | 321357 | 13.50 | 16.20 | |
Courroie D'entrainement | ||||
144A | 332810 | 18.08 | 21.69 | |
Commutateur | ||||
145 | 998839 | 14.70 | 17.64 | |
Commutateur | ||||
145A | 958400Z | 18.98 | 22.77 | |
Manchon à cabler | ||||
146 | 981373 | 1.05 | 1.26 | |
Cable Complet Includ.159,171 | ||||
147 | 322207 | 11.85 | 14.22 | |
Corde (a) | ||||
147A | 321532 | 10.50 | 12.60 | |
Raccord | ||||
148 | 930703 | 2.40 | 2.88 | |
CHAMP 120 VOLTS | ||||
149 | 340539D | 84.56 | 101.48 | |
Stator Ass'y (b) 230v Incl.173 Depuis 9.2010 Pour | ||||
149A | 340811E | 28.60 | 34.32 | |
Vis D5*55 | ||||
150 | 953174 | 1.04 | 1.24 | |
Roulement A Billes | ||||
151 | 321399 | 6.45 | 7.74 | |
ANKER 120 VOLT | ||||
152A | 360588U | 95.43 | 114.51 | |
Assemblage d'induit 230 Volt (ancien 360588e) | ||||
152A | 360898E | 68.61 | 82.34 | |
Induit 240v | ||||
152A | 360898F | 68.48 | 82.17 | |
Pas d'informations disponibles, non commandable | ||||
152B | 360924U | |||
GOUJON EN CAOUTCHOUC (ANCIEN 976441) | ||||
153A | 946362 | 1.05 | 1.26 | |
Bouchon Charbon | ||||
154 | 945161 | 1.20 | 1.44 | |
Charbons (1 Paire) | ||||
155 | 999043 | 4.50 | 5.40 | |
S/e Porte Balais | ||||
156 | 960685 | 6.45 | 7.74 | |
S/e Porte Balais | ||||
156 | 958900 | 6.45 | 7.74 | |
Vis de réglage hexagonale M5x8 | ||||
157 | 938477 | 1.05 | 1.26 | |
CARTER | ||||
158 | 321379 | 33.96 | 40.76 | |
Boîte de boîtier DUO 110 - Ensemble | ||||
158 | 322208 | 32.18 | 38.61 | |
Vis Diam 5x12 Cc 14se | ||||
159 | 996247 | 1.05 | 1.26 | |
Entretoise | ||||
160 | 998980 | 1.04 | 1.24 | |
Boulon M6*12 | ||||
161 | 996577 | 1.05 | 1.26 | |
Couvercle de Broche | ||||
162 | 318958 | 3.00 | 3.60 | |
Vis M.6*20 (paquet de 10) | ||||
163 | 949258 | 1.65 | 1.98 | |
Roulement A Billes | ||||
164 | 606ZZM | 15.40 | 18.48 | |
Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
165 | 949455 | 1.05 | 1.26 | |
Rondelle M.6 (x10) paquet de 10 | ||||
166 | 949425 | 1.05 | 1.26 | |
Vis machine (avec rondelles) M4x10 (noir) | ||||
169 | 304043 | 1.05 | 1.26 | |
Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
170 | 877839 | 1.05 | 1.26 | |
Boîtier de boîte de vitesses C10fsb | ||||
171 | 321384 | 145.89 | 175.06 | |
Pas d'informations disponibles, non commandable | ||||
171A | 334461 | |||
Pas d'informations disponibles, non commandable | ||||
173 | 322443 | |||
Flange (D) | ||||
174 | 308789 | 15.84 | 19.00 | |
Couvercle | ||||
175 | 307731 | 2.55 | 3.06 | |
Garde-bas (depuis 04.2007 Pour Aus,nzl) | ||||
176 | 322452 | 14.70 | 17.64 | |
Protecteur | ||||
176 | 321367 | 9.30 | 11.16 | |
Ressort De Rappel (a) | ||||
177 | 322453 | 1.65 | 1.98 | |
Ressort De Rappel (a) | ||||
177A | 322453 | 1.65 | 1.98 | |
Vis M.5*20 (paquet de 10) | ||||
178 | 949241 | 1.35 | 1.62 | |
Rondelle de ressort M5 (10 pièces) | ||||
179 | 949454 | 1.04 | 1.24 | |
Vis 7x17,5mm pas a gauche | ||||
180 | 998335 | 1.05 | 1.26 | |
Vis M.4*10 (paquet de 10) | ||||
181 | 949322 | 1.05 | 1.26 | |
Engrenage Complet | ||||
182 | 308787 | 99.14 | 118.96 | |
Roulement à billes 6003 Dd | ||||
183 | 6003DD | 7.50 | 9.00 | |
Logement Roulement | ||||
184 | 308788 | 22.83 | 27.39 | |
Roulement A Billes | ||||
185 | 608VVM | 5.70 | 6.84 | |
Clavette 4*4*12 | ||||
187 | 931008 | 1.05 | 1.26 | |
Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
188 | 949555 | 1.05 | 1.26 | |
Ressort De Maintien | ||||
189 | 988821 | 3.60 | 4.32 | |
Stoppeur | ||||
190 | 307732 | 4.50 | 5.40 | |
Guide | ||||
192 | 321364 | 1.80 | 2.16 | |
Baffle | ||||
192 | 322454 | 1.65 | 1.98 | |
Pas d'informations disponibles, non commandable | ||||
193 | 312492 | |||
Bouton d'arrêt | ||||
194 | 951895 | 3.30 | 3.96 | |
Poignée (l) | ||||
195 | 321382 | 6.45 | 7.74 | |
Pas d'informations disponibles, non commandable | ||||
196 | 321398 | |||
Rondelle M.6 (x10) paquet de 10 | ||||
197 | 949432 | 1.05 | 1.26 | |
Bague Except For Europe,aus,usa,can,model (s) | ||||
198 | 976819 | 4.80 | 5.76 | |
Assy du levier | ||||
199 | 322456 | 11.55 | 13.86 | |
Bague De Calage | ||||
200 | 302757 | 1.04 | 1.24 | |
Ressort De Rappel (a) | ||||
201A | 322453 | 1.65 | 1.98 | |
Ressort | ||||
202 | 322457 | 1.50 | 1.80 | |
Anneau de Couverture (c) | ||||
203 | 322458 | 1.50 | 1.80 | |
Vis 3x10 Except For Usa,can | ||||
204 | 306371 | 1.04 | 1.24 | |
Bague | ||||
205 | 322459 | 12.75 | 15.30 | |
Rondelle | ||||
206 | 318962 | 3.00 | 3.60 | |
Domino | ||||
207 | 958308Z | 5.55 | 6.66 | |
Entretoise | ||||
208 | 305171 | 1.04 | 1.24 | |
Sous-couverture (a) | ||||
210 | 322623 | 6.45 | 7.74 | |
Entretoise For Europe,aus,ina,model (s) | ||||
211 | 324518 | 12.15 | 14.58 | |
Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
212 | 935196 | 1.04 | 1.24 | |
Porte-guide (b) depuis 09.2012 pour l'Europe, KOR | ||||
213 | 336310 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
501 | 940543 | |||
Pas d'informations disponibles, non commandable | ||||
502 | 998845 | |||
Entretoise Pour Ø 30 For Europe,aus,model (s) | ||||
503 | 974663Z | 4.66 | 5.60 | |
Pas d'informations disponibles, non commandable | ||||
601 | 321434 | |||
Pas d'informations disponibles, non commandable | ||||
602 | 321388 | |||
Pas d'informations disponibles, non commandable | ||||
603 | 321551 | |||
Bouton C 8fs | ||||
604 | 998836 | 1.65 | 1.98 | |
Rondelle Cc 14 New | ||||
606 | 306985 | 1.05 | 1.26 | |
Silent Bloc Cc-14 | ||||
607 | 964851 | 1.05 | 1.26 | |
Vis machine (avec rondelles) M4x10 (noir) | ||||
608 | 304043 | 1.05 | 1.26 | |
Vis M6x6 | ||||
610 | 987860 | 1.05 | 1.26 | |
Broche | ||||
611 | 321552 | 6.45 | 7.74 | |
Pas d'informations disponibles, non commandable | ||||
613 | 321387 | |||
Vis | ||||
614 | 960017 | 1.65 | 1.98 | |
Ecrou Papillon M.6*15 | ||||
615 | 301806 | 1.05 | 1.26 | |
Pas d'informations disponibles, non commandable | ||||
617 | 321390 | |||
Pas d'informations disponibles, non commandable | ||||
618 | 321374 | |||
Arrêt | ||||
619 | 974561 | 7.05 | 8.46 | |
Vis à papillon M6x20 | ||||
620 | 949404 | 7.65 | 9.18 | |
Pas d'informations disponibles, non commandable | ||||
621 | 321390 | |||
Ecrou Papillon M.6*15 | ||||
623 | 301806 | 1.05 | 1.26 | |
Pas d'informations disponibles, non commandable | ||||
624 | 321373 | |||
Pas d'informations disponibles, non commandable | ||||
625 | 321549 | |||
Papillon M6 (paquet de 10) | ||||
626 | 949313 | 4.65 | 5.58 | |
Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
627 | 949556 | 1.05 | 1.26 | |
Bague | ||||
628 | 967329 | 1.05 | 1.26 | |
Pas d'informations disponibles, non commandable | ||||
629A | 322047 | |||
Boulon M6x65 | ||||
630 | 996283 | 1.80 | 2.16 | |
Pas d'informations disponibles, non commandable | ||||
631 | 321553 | |||
Pas d'informations disponibles, non commandable | ||||
632 | 322444 |
