Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 490436 (TS55EBQ230V)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

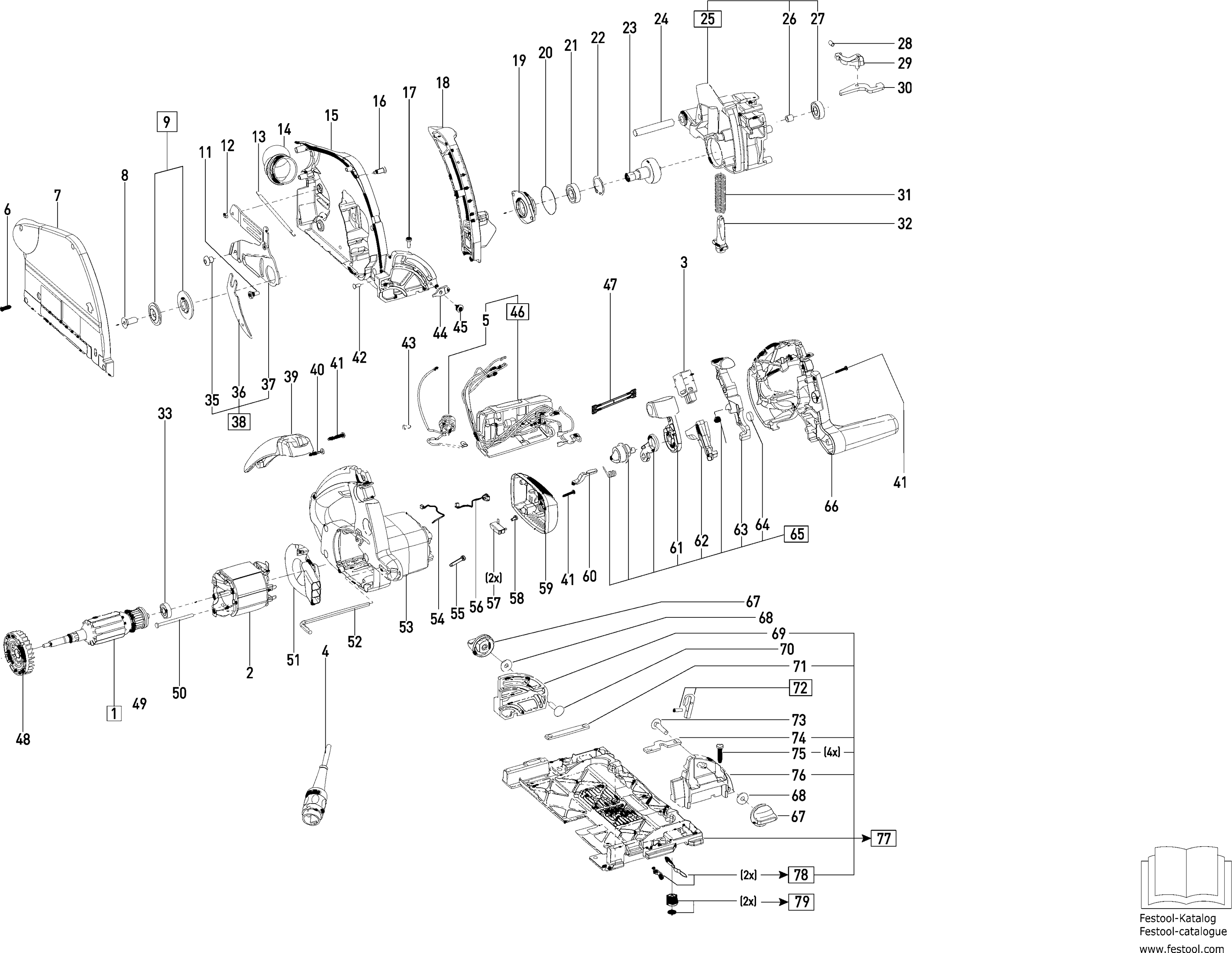

Dessins des Festool 490436 (TS55EBQ230V)
Liste de pièces de rechange des Festool 490436 (TS55EBQ230V)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230v Eq / Ebq | ||||
| 1 | 491743 | 127.05 | 152.46 | |
| Empilage de tôle d'inducteur 230v Eq / Ebq | ||||
| 2 | 491713 | 64.13 | 76.96 | |
| Interrupteur 230 V | ||||
| 3 | 491703 | 18.15 | 21.78 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.80 | |
| Boîtier de connecteur 230 V | ||||
| 5 | 491716 | 20.09 | 24.11 | |
| Vis 4,0 x 15 mm | ||||
| 6 | 400710 | 1.51 | 1.81 | |
| Capot | ||||
| 7 | 491730 | 72.96 | 87.55 | |
| Vis à tête fraisée M8 x 18 | ||||
| 8 | 459186 | 1.51 | 1.81 | |
| Bride | ||||
| 9 | 205682 | 18.03 | 21.64 | |
| Contre-bride HKC 55 | ||||
| 9 | 10014832 | 5.76 | 6.91 | |
| Bride | ||||
| 10 | 205682 | 18.03 | 21.64 | |
| Vis à collet | ||||
| 11 | 453547 | 1.51 | 1.81 | |
| Ecrou hexagonal M4 | ||||
| 12 | 200715 | 1.51 | 1.81 | |
| Ressort de traction | ||||
| 13 | 462275 | 2.95 | 3.54 | |
| Pièce coudée TS 55 R/Cleantec | ||||
| 14 | 202096 | 22.99 | 27.59 | |
| Capot protecteur | ||||
| 15 | 459182 | 53.85 | 64.62 | |
| Vis à collet | ||||
| 16 | 459202 | 1.51 | 1.81 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 17 | 400691 | 1.51 | 1.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 491155 | |||
| Collerette de coussinet | ||||
| 19 | 459185 | 14.40 | 17.28 | |
| Joint torique | ||||
| 20 | 459253 | 1.51 | 1.81 | |
| Roulement rainuré à billes | ||||
| 21 | 401576 | 8.21 | 9.85 | |
| Circlips | ||||
| 22 | 401244 | 1.51 | 1.81 | |
| Arbre de transmission | ||||
| 23 | 495798 | 48.88 | 58.66 | |
| Boulon | ||||
| 24 | 10002634 | 2.95 | 3.54 | |
| Boîte de transmission | ||||
| 25 | 491715 | 82.52 | 99.02 | |
| Douille à aiguilles | ||||
| 26 | 410223 | 4.25 | 5.10 | |
| NAALDHULS DF 700 HK0509 | ||||
| 26 | 10498113 | 3.60 | 4.32 | |
| Roulement rainuré à billes | ||||
| 27 | 228798 | 6.19 | 7.43 | |
| Ressort de pression | ||||
| 28 | 459225 | 1.51 | 1.81 | |
| Levier à cran | ||||
| 29 | 459224 | 1.51 | 1.81 | |
| Levier | ||||
| 30 | 459229 | 3.60 | 4.32 | |
| Ressort de pression | ||||
| 31 | 459187 | 2.09 | 2.51 | |
| Broche | ||||
| 32 | 10018287 | 2.66 | 3.19 | |
| Roulement rainuré à billes | ||||
| 33 | 401525 | 5.18 | 6.22 | |
| Vis à tête bombée M8 x 8 | ||||
| 35 | 400607 | 1.51 | 1.81 | |
| Guide-lame | ||||
| 36 | 462115 | 7.06 | 8.47 | |
| Support | ||||
| 37 | 491278 | 18.51 | 22.21 | |
| Support | ||||
| 38 | 491278 | 18.51 | 22.21 | |
| Poignée "softgrip" | ||||
| 39 | 459226 | 7.34 | 8.81 | |
| Vis à tête bombée PT-4,0x20-KT15 | ||||
| 40 | 228567 | 1.51 | 1.81 | |
| Vis à tête bombée 4,0 x 25 mm | ||||
| 41 | 400695 | 1.51 | 1.81 | |
| Vis à tête fraisée 4,0 x 10 mm | ||||
| 42 | 400014 | 1.51 | 1.81 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 43 | 219031 | 7.32 | 8.78 | |
| Indicateur | ||||
| 44 | 459215 | 1.51 | 1.81 | |
| Vis à tête bombée 3,5 x 8 mm | ||||
| 45 | 400688 | 1.51 | 1.81 | |
| Électronique TS 55 EBQ 230V ET-BG | ||||
| 46 | 204693 | 67.40 | 80.88 | |
| Ventilateur | ||||
| 48 | 459199 | 3.38 | 4.06 | |
| Bague magnétique | ||||
| 49 | 488965 | 3.89 | 4.67 | |
| Vis à tête bombée 4,0 x 60 mm | ||||
| 50 | 228708 | 1.51 | 1.81 | |
| Disque de guidage d'air | ||||
| 51 | 459179 | 2.66 | 3.19 | |
| Cle male coudee | ||||
| 52 | 459255 | 2.74 | 3.29 | |
| Carter de moteur | ||||
| 53 | 10017629 | 19.24 | 23.09 | |
| Résistance à coefficient de température positif | ||||
| 54 | 491722 | 21.05 | 25.26 | |
| Résistance à coefficient de température positif | ||||
| 54 | 721509 | 20.57 | 24.68 | |
| Vis | ||||
| 55 | 10002348 | 1.51 | 1.81 | |
| Indicateur tachymétrique Eb / Ebq | ||||
| 56 | 491723 | 29.04 | 34.85 | |
| Charbon (pair) 230v | ||||
| 57 | 491704 | 17.30 | 20.76 | |
| Vis à tête bombée 3,5 x 8 mm | ||||
| 58 | 219047 | 1.51 | 1.81 | |
| Capot | ||||
| 59 | 491718 | 23.60 | 28.32 | |
| Goujon d'arrêt | ||||
| 60 | 459222 | 2.16 | 2.59 | |
| Levier | ||||
| 61 | 500431 | 25.41 | 30.49 | |
| Bouton-poussoir TS 55 | ||||
| 62 | 10568559 | 2.88 | 3.46 | |
| Poussoir | ||||
| 62 | 459195 | 2.45 | 2.94 | |
| Levier | ||||
| 63 | 500431 | 25.41 | 30.49 | |
| Rondelle de silicone | ||||
| 64 | 459220 | 1.51 | 1.81 | |
| Blocage d'arbre | ||||
| 65 | 500430 | 41.38 | 49.66 | |
| Poignée | ||||
| 66 | 10007029 | 12.83 | 15.40 | |
| Bouton tournant | ||||
| 67 | 440713 | 3.10 | 3.72 | |
| Disque | ||||
| 68 | 402935 | 1.51 | 1.81 | |
| Segment inclinable | ||||
| 69 | 459213 | 5.26 | 6.31 | |
| Vis à tête plate M6 x 25 | ||||
| 70 | 228603 | 1.51 | 1.81 | |
| Barre | ||||
| 71 | 461407 | 1.94 | 2.33 | |
| Butée | ||||
| 72 | 491719 | 22.51 | 27.01 | |
| Vis à tête bombée M6 x 30 | ||||
| 73 | 771793 | 1.51 | 1.81 | |
| Barre | ||||
| 74 | 459214 | 1.66 | 1.99 | |
| Vis à tête bombée 5,0 x 25 mm | ||||
| 75 | 400686 | 1.51 | 1.81 | |
| Segment inclinable | ||||
| 76 | 459212 | 9.07 | 10.88 | |
| Plaque de guidage | ||||
| 77 | 494589 | 84.46 | 101.35 | |
| Plaque coulissante | ||||
| 78 | 494588 | 23.96 | 28.75 | |
| Molette | ||||
| 79 | 495035 | 33.28 | 39.94 | |
