Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 490039 (TPE-RS100Q)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

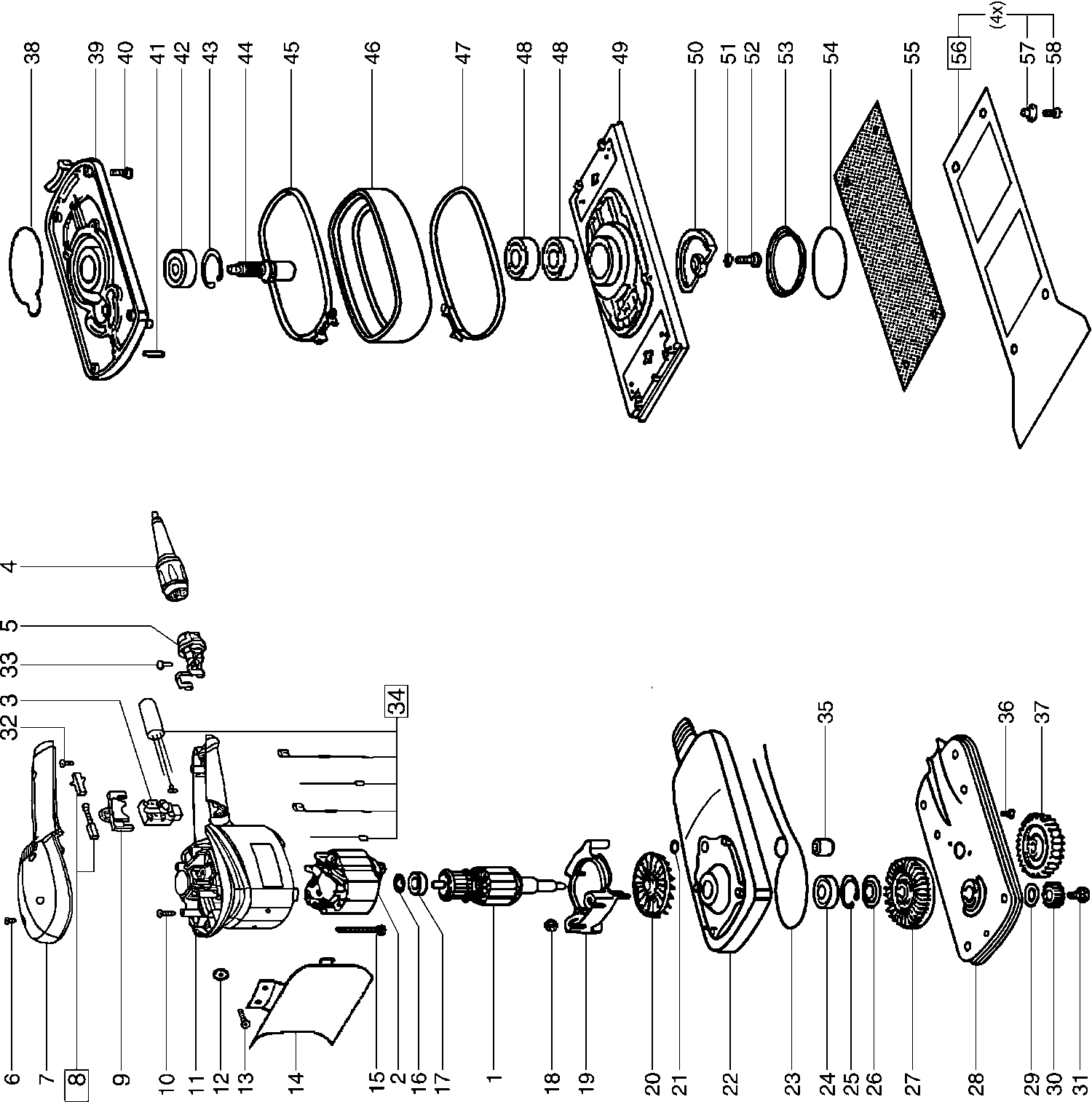

Dessins des Festool 490039 (TPE-RS100Q)
Liste de pièces de rechange des Festool 490039 (TPE-RS100Q)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230 V | ||||
| 1 | 493133 | 87.00 | 104.40 | |
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 493134 | 62.68 | 75.22 | |
| Groupe interrupteur | ||||
| 3 | 486317 | 15.00 | 18.00 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.80 | |
| Boîtier de connecteur 230 V | ||||
| 5 | 489925 | 10.15 | 12.18 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 6 | 400584 | 1.51 | 1.81 | |
| Couvercle de boîtier | ||||
| 7 | 463094 | 8.06 | 9.67 | |
| Porte-balai de charbon mit Kohle (paar) 230v | ||||
| 8 | 488915 | 17.55 | 21.06 | |
| Pont | ||||
| 9 | 463095 | 1.51 | 1.81 | |
| Vis à tête fraisée M4 x 40 | ||||
| 10 | 400866 | 1.51 | 1.81 | |
| Carter de moteur | ||||
| 11 | 463088 | 17.91 | 21.49 | |
| Disque 4,3 mm | ||||
| 12 | 228542 | 1.51 | 1.81 | |
| Vis à tête bombée M4 x 14 | ||||
| 13 | 445566 | 14.59 | 17.51 | |
| Butoir | ||||
| 14 | 442662 | 25.41 | 30.49 | |
| Vis à tête bombée 4,0 x 40 mm | ||||
| 15 | 219080 | 1.51 | 1.81 | |
| Rondelle de compensation 15 x 21,8 x 0,2 mm | ||||
| 16 | 228759 | 1.51 | 1.81 | |
| Roulement à billes à gorge 608 D1 MC3 E U152 J2 HA | ||||
| 17 | 10775821 | 5.54 | 6.65 | |
| Ecrou hexagonal M4 | ||||
| 18 | 200715 | 1.51 | 1.81 | |
| Disque de guidage d'air | ||||
| 19 | 443109 | 2.81 | 3.37 | |
| Ventilateur | ||||
| 20 | 436451 | 2.52 | 3.02 | |
| Disque de fermeture | ||||
| 21 | 437102 | 2.23 | 2.68 | |
| Chapeau de palier | ||||
| 22 | 439839 | 67.16 | 80.59 | |
| Cordon d'étanchéité | ||||
| 23 | 437499 | 3.53 | 4.24 | |
| Roulement rainuré à billes | ||||
| 24 | 228659 | 8.86 | 10.63 | |
| Circlips | ||||
| 25 | 401246 | 1.51 | 1.81 | |
| Disque centrifuge | ||||
| 26 | 437086 | 1.94 | 2.33 | |
| Ventilateur | ||||
| 27 | 435496 | 21.30 | 25.56 | |
| Plateau | ||||
| 28 | 482524 | 49.97 | 59.96 | |
| Disque centrifuge | ||||
| 29 | 437064 | 2.09 | 2.51 | |
| Pignon | ||||
| 30 | 442267 | 30.49 | 36.59 | |
| Vis à six pans M6 x 15 | ||||
| 31 | 228517 | 1.51 | 1.81 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 32 | 219031 | 7.32 | 8.78 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 33 | 219031 | 7.32 | 8.78 | |
| Module d'antiparasitage | ||||
| 34 | 490575 | 69.94 | 83.93 | |
| Roulement à aiguilles | ||||
| 35 | 410226 | 15.37 | 18.44 | |
| Vis à tête bombée M4 x 10 | ||||
| 36 | 228582 | 1.51 | 1.81 | |
| Roue dentée | ||||
| 37 | 485618 | 24.32 | 29.18 | |
| Cordon d'étanchéité | ||||
| 38 | 437292 | 2.59 | 3.11 | |
| Boîte de transmission | ||||
| 39 | 435509 | 72.00 | 86.40 | |
| Vis à tête bombée M5 x 25 | ||||
| 40 | 228516 | 1.51 | 1.81 | |
| Goupille cylindrique | ||||
| 41 | 773881 | 1.51 | 1.81 | |
| Roulement rainuré à billes | ||||
| 42 | 228524 | 12.61 | 15.13 | |
| Circlips | ||||
| 43 | 401251 | 1.51 | 1.81 | |
| Arbre d'excentrique | ||||
| 44 | 441381 | 69.21 | 83.05 | |
| Pince | ||||
| 45 | 410423 | 7.92 | 9.50 | |
| Manchette | ||||
| 46 | 435475 | 14.04 | 16.85 | |
| Pince | ||||
| 47 | 437884 | 7.85 | 9.42 | |
| Roulement rainuré à billes | ||||
| 48 | 228523 | 10.66 | 12.79 | |
| Plateau | ||||
| 49 | 440469 | 76.59 | 91.91 | |
| Poids | ||||
| 50 | 441059 | 29.28 | 35.14 | |
| Rondelle élastique | ||||
| 51 | 200765 | 1.51 | 1.81 | |
| Vis à tête cylindrique M6 x 18 | ||||
| 52 | 223541 | 1.51 | 1.81 | |
| Capuchon | ||||
| 53 | 435510 | 11.88 | 14.26 | |
| Joint torique | ||||
| 54 | 228551 | 1.73 | 2.08 | |
| Filtre | ||||
| 55 | 444486 | 34.24 | 41.09 | |
| Plaque de lame TM 195 | ||||
| 56 | 442661 | 40.05 | 48.06 | |
| Insert | ||||
| 57 | 442664 | 4.25 | 5.10 | |
| Vis à tête fraisée M4 x 12 | ||||
| 58 | 445148 | 1.51 | 1.81 | |
