Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 10023853 (SYM70RE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

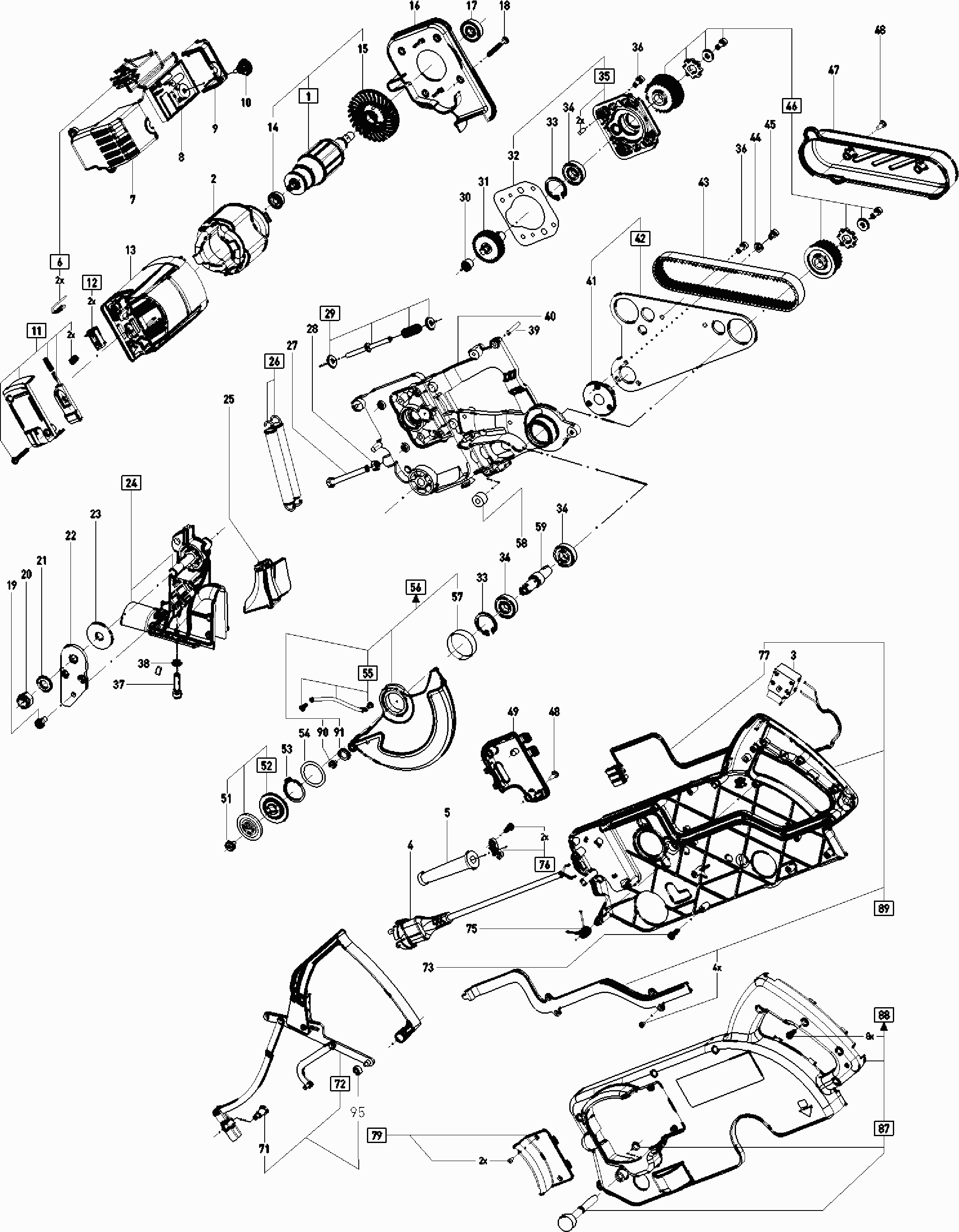

Dessins des Festool 10023853 (SYM70RE)
Liste de pièces de rechange des Festool 10023853 (SYM70RE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Armature SYM 70 RE | ||||
| 1 | 203141 | 130.92 | 157.10 | |
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 491209 | 89.42 | 107.30 | |
| Interrupteur | ||||
| 3 | 490651 | 18.15 | 21.78 | |
| Câble Eu | ||||
| 4 | 457410 | 24.32 | 29.18 | |
| Gaine de protection de câble | ||||
| 5 | 432436 | 1.51 | 1.81 | |
| Assortiment de tresses | ||||
| 6 | 490922 | 50.09 | 60.11 | |
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 7 | 10201030 | 3.82 | 4.58 | |
| Régulation électronique 230 V | ||||
| 8 | 490878 | 138.42 | 166.10 | |
| Couvercle de boîtier | ||||
| 9 | 461242 | 3.82 | 4.58 | |
| Molette | ||||
| 10 | 461949 | 4.46 | 5.35 | |
| Capot | ||||
| 11 | 491440 | 30.98 | 37.18 | |
| Porte-balai de charbon (pair) 230v | ||||
| 12 | 491441 | 44.29 | 53.15 | |
| Support de moteur | ||||
| 13 | 461397 | 16.58 | 19.90 | |
| Roulement rainuré à billes | ||||
| 14 | 400680 | 5.69 | 6.83 | |
| Ventilateur | ||||
| 15 | 644927 | 3.53 | 4.24 | |
| Déflecteur d'air | ||||
| 16 | 461236 | 5.98 | 7.18 | |
| Roulement rainuré à billes | ||||
| 17 | 789575 | 6.91 | 8.29 | |
| Vis à tête bombée 4,0 x 40 mm | ||||
| 18 | 219080 | 1.51 | 1.81 | |
| Vis à tête cylindrique M6 x 18 | ||||
| 19 | 223541 | 1.51 | 1.81 | |
| Ecrou hexagonal M10 | ||||
| 20 | 434135 | 1.51 | 1.81 | |
| Disque | ||||
| 21 | 228642 | 1.51 | 1.81 | |
| Plaque de retenue | ||||
| 22 | 733292 | 11.38 | 13.66 | |
| Disque | ||||
| 23 | 732835 | 6.55 | 7.86 | |
| BLOC PALIER | ||||
| 24 | 203146 | 79.86 | 95.83 | |
| Guide de serrage | ||||
| 25 | 461234 | 2.95 | 3.54 | |
| Ressort de traction | ||||
| 26 | 491445 | 22.75 | 27.30 | |
| Vis à six pans M6 x 60 | ||||
| 27 | 434180 | 1.51 | 1.81 | |
| Ecrou hexagonal M6 | ||||
| 28 | 228689 | 1.51 | 1.81 | |
| Goujon d'arrêt | ||||
| 29 | 491446 | 36.18 | 43.42 | |
| Douille à aiguilles | ||||
| 30 | 415839 | 5.26 | 6.31 | |
| Roue dentée | ||||
| 31 | 461879 | 49.85 | 59.82 | |
| Joint | ||||
| 32 | 732826 | 3.10 | 3.72 | |
| Circlips | ||||
| 33 | 401244 | 1.51 | 1.81 | |
| Roulement rainuré à billes | ||||
| 34 | 401576 | 8.21 | 9.85 | |
| Couvercle de transmission | ||||
| 35 | 491447 | 65.10 | 78.12 | |
| Vis à tête cylindrique M5 x 12 | ||||
| 36 | 400095 | 1.51 | 1.81 | |
| Vis à tête cylindrique DIN 912-M6x25-10.9 | ||||
| 37 | 200128 | 1.51 | 1.81 | |
| Disque | ||||
| 38 | 217149 | 1.51 | 1.81 | |
| Goupille cylindrique | ||||
| 39 | 228519 | 1.51 | 1.81 | |
| Support | ||||
| 40 | 732770 | 80.22 | 96.26 | |
| Douille à collet | ||||
| 41 | 10026837 | 35.33 | 42.40 | |
| Pont de roulement SYM 70 RE | ||||
| 42 | 203138 | 68.85 | 82.62 | |
| Courroie dentée plate | ||||
| 43 | 733287 | 21.66 | 25.99 | |
| Disque 5,3 mm | ||||
| 44 | 761515 | 1.51 | 1.81 | |
| Vis à tête cylindrique M5 x 8 | ||||
| 45 | 400576 | 1.51 | 1.81 | |
| Entraînement par courroie | ||||
| 46 | 491449 | 67.64 | 81.17 | |
| Protège-courroie | ||||
| 47 | 461239 | 4.82 | 5.78 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 48 | 219071 | 1.51 | 1.81 | |
| Capot | ||||
| 49 | 461244 | 3.60 | 4.32 | |
| PRECISIE-AANSLA SM-SYM 70 | ||||
| 50 | 491053 | 47.41 | 56.89 | |
| Vis à tête cylindrique M6 x 12 Lh | ||||
| 51 | 400714 | 3.02 | 3.62 | |
| Flasque de support SYM 70 RE | ||||
| 52 | 203147 | 53.36 | 64.03 | |
| Circlips | ||||
| 53 | 771392 | 1.66 | 1.99 | |
| Disque | ||||
| 54 | 400685 | 1.51 | 1.81 | |
| Ressort de traction | ||||
| 55 | 491451 | 23.47 | 28.16 | |
| Garde de pendule SYM 70 RE | ||||
| 56 | 203143 | 83.37 | 100.04 | |
| BANDE SYM 70 RE | ||||
| 57 | 10027390 | 2.23 | 2.68 | |
| Tampon | ||||
| 58 | 559075 | 2.74 | 3.29 | |
| Arbre d'outil SYM 70 RE | ||||
| 59 | 10029300 | 23.35 | 28.02 | |
| Axe | ||||
| 60 | 459742 | 41.75 | 50.10 | |
| Ressort de pression | ||||
| 61 | 459741 | 1.58 | 1.90 | |
| Bouton tournant | ||||
| 62 | 436195 | 1.80 | 2.16 | |
| Écrou carré DIN 557-M6-05 | ||||
| 63 | 228566 | 1.51 | 1.81 | |
| Butée | ||||
| 64 | 491938 | 72.96 | 87.55 | |
| Butée | ||||
| 65 | 707992 | 34.36 | 41.23 | |
| Levier de réglage à excentrique | ||||
| 66 | 491453 | 28.80 | 34.56 | |
| Tampon | ||||
| 67 | 202058 | 23.47 | 28.16 | |
| Echelle d'angle symétrique | ||||
| 69 | 491456 | 44.41 | 53.29 | |
| Insert de table CS 70 ET-BG | ||||
| 70 | 732802 | 2.88 | 3.46 | |
| Vis à tête cylindrique M5 | ||||
| 71 | 434131 | 2.09 | 2.51 | |
| Déclencheur SYM 70 RE | ||||
| 72 | 203144 | 72.48 | 86.98 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 73 | 228713 | 5.94 | 7.13 | |
| Disque | ||||
| 74 | 403100 | 1.51 | 1.81 | |
| Ressort de torsion | ||||
| 75 | 727814 | 2.09 | 2.51 | |
| Serre-câble | ||||
| 76 | 491458 | 22.75 | 27.30 | |
| Faisceau de câbles 230 V | ||||
| 77 | 461381 | 5.11 | 6.13 | |
| Bras basculant | ||||
| 78 | 202059 | 76.11 | 91.33 | |
| Couverture SYM 70 RE | ||||
| 79 | 203140 | 28.80 | 34.56 | |
| Butée | ||||
| 80 | 491939 | 72.60 | 87.12 | |
| Rondelle ressort | ||||
| 81 | 491461 | 17.30 | 20.76 | |
| Languette | ||||
| 82 | 202061 | 23.47 | 28.16 | |
| Vis à tête bombée M5 x 14 | ||||
| 83 | 228686 | 1.51 | 1.81 | |
| Guide | ||||
| 84 | 10006183 | 26.86 | 32.23 | |
| Pièce de guidage | ||||
| 85 | 202060 | 49.25 | 59.10 | |
| Butée | ||||
| 86 | 707993 | 33.64 | 40.37 | |
| Sécurité de transport | ||||
| 87 | 491463 | 37.27 | 44.72 | |
| Couverture SYM 70 RE | ||||
| 88 | 203145 | 64.49 | 77.39 | |
| Couverture SYM 70 RE | ||||
| 89 | 203139 | 48.64 | 58.37 | |
| Vis à tête cylindrique M5 | ||||
| 90 | 258598 | 1.51 | 1.81 | |
| Roulettes | ||||
| 91 | 639095 | 2.16 | 2.59 | |
| Serre-joint à levier SYM 70 RE | ||||
| 92 | 202902 | 51.30 | 61.56 | |
| Bouton rotatif D34 M6/8T bleu | ||||
| 93 | 204283 | 14.28 | 17.14 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 95 | 401166 | 14.88 | 17.86 | |
| Base DF 700 | ||||
| 96 | 10024743 | 157.18 | 188.62 | |
