Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 490003 ( RAS180.03E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

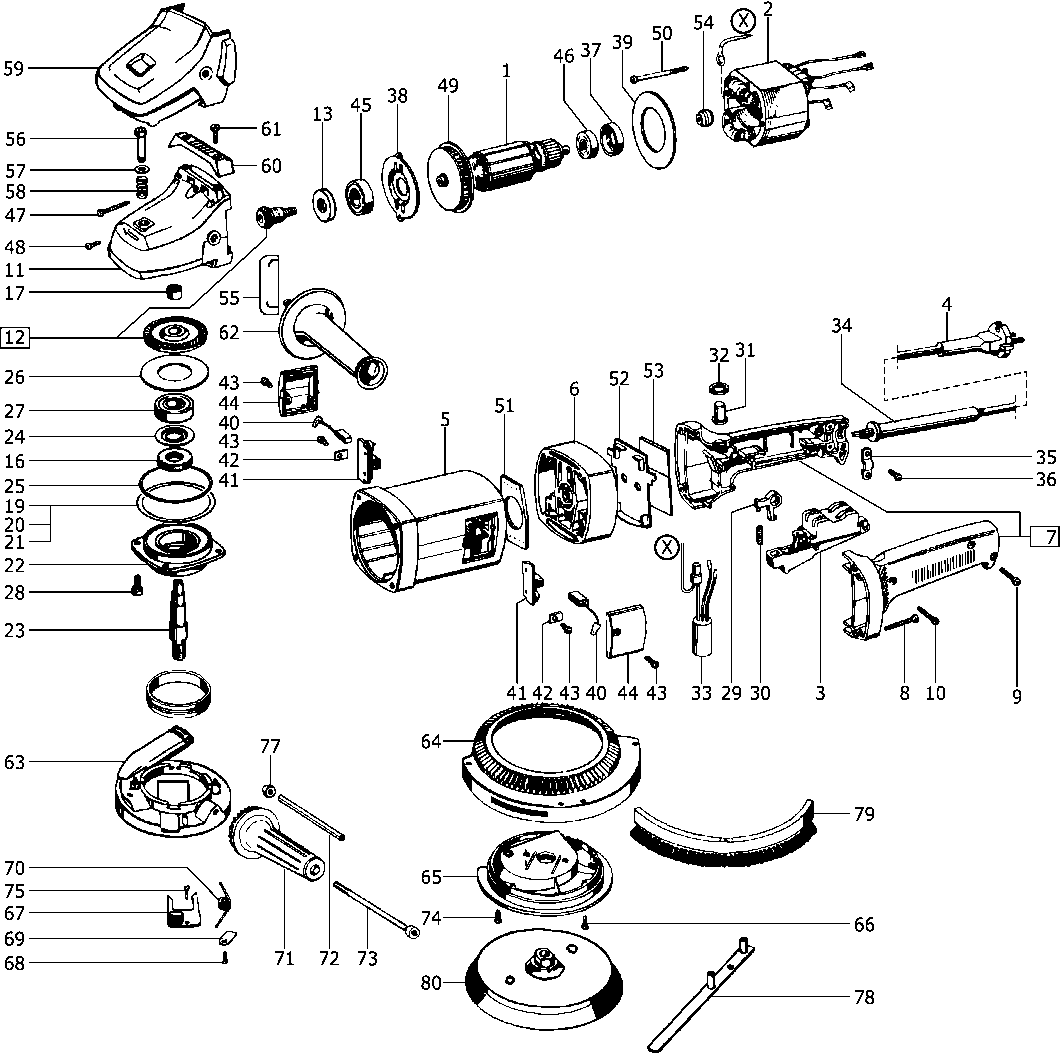

Dessins des Festool 490003 ( RAS180.03E )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Festool 490003 ( RAS180.03E )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Induit 230 V
1 440676 128.62 154.34

Empilage de tôle d'inducteur 230 V
2 447519 94.74 113.69

Interrupteur 230 V
3 437616 64.13 76.96

Câble Eu
4 457410 24.32 29.18

Carter de moteur
5 458226 110.59 132.71

Régulation électronique 230 V
6 486775 130.80 156.96

Poignée
7 437611 82.88 99.46

Vis à tête bombée 5,0 x 70 mm
8 228714 2.18 2.62

Vis à tête bombée 4,0 x 25 mm
9 437613 2.11 2.53

Vis à tête bombée 4,0 x 30 mm
10 412005 1.39 1.67

Boîte de transmission
11 459116 175.81 210.97

Transmission
12 493569 157.18 188.62

Douille d'étanchéité
13 459115 25.77 30.92

Bague d'étanchéité
16 411762 5.74 6.89

Coussinet fritté
17 437615 14.88 17.86

Bague d'espacement 0,25 mm
19 474442 6.73 8.08

Bague d'écartement 0,2 Mm
20 411846 5.09 6.11

Bague d'écartement 0,3 Mm
21 411847 5.41 6.49

Pas d'informations disponibles, non commandable
22 411758

Arbre de transmission
23 411759 86.88 104.26

Bague
24 411742 9.24 11.09

Joint torique O-ring 68 x 2
25 411752 4.09 4.91

Rondelle ressort
26 411761 15.61 18.73

Roulement rainuré à billes
27 401612 36.66 43.99

Vis à tête cylindrique M5 x 16
28 200671 1.39 1.67

Crochet de commutation
29 437617 9.43 11.32

Ressort de pression
30 437618 2.30 2.76

Bouton-poussoir
31 437619 8.78 10.54

Bague en feutre
32 437620 2.11 2.53

Condensateur
33 440660 19.96 23.95

Gaine de protection de câble
34 411745 13.79 16.55

Serre-câble
35 411747 4.42 5.30

Vis à tête bombée 4,0 x 12 mm
36 219071 1.39 1.67

Bague de palier
37 462385 4.09 4.91

Chapeau de palier
38 437622 20.93 25.12

Déflecteur d'air
39 411756 12.46 14.95

Charbon (pair) 230v
40 485202 38.12 45.74

Porte-balai de charbon 230 V
41 437610 17.54 21.05

Languette
42 437624 4.42 5.30

Vis à tête bombée 4,0 x 12 mm
43 219071 1.39 1.67

Couvercle de porte-balai de charbon (pair)
44 462218 11.35 13.62

Roulement rainuré à billes
45 789575 6.34 7.61

Roulement rainuré à billes
46 401518 8.58 10.30

Vis à tête bombée 5,0 x 35 mm
47 437626 2.11 2.53

Vis à tête bombée M4 x 8
48 203806 1.39 1.67

Oreille
49 437627 14.04 16.85

Vis à tête bombée 4,0 x 55 mm
50 437628 1.45 1.74

Plaque d'étanchéité
51 437629 6.60 7.92

Plateau
52 440655 6.60 7.92

Plaque d'étanchéité
53 440656 4.49 5.39

Bague magnétique
54 441386 23.11 27.73

Déflecteur d'air
55 442102 4.36 5.23

Bouton de blocage
56 486703 25.29 30.35

Joint torique
57 443249 2.11 2.53

Ressort de pression
58 443247 2.11 2.53

Capot
59 444211 53.97 64.76

Barre de dépose
60 486706 20.21 24.25

Vis à tête cylindrique M4 x 12
61 774303 1.39 1.67

Poignée supplémentaire
62 487865 9.34 11.21

Boîtier
63 441308 77.68 93.22

Bague dentée
64 441309 25.53 30.64

Capot
65 441311 14.16 16.99

Vis à tête fraisée bombée M3 x 10
66 228697 1.39 1.67

Dispositif de verrouillage
67 485169 40.78 48.94

Ressort à branches
70 441325 4.03 4.84

Poignée
71 441282 15.00 18.00

Tube
72 441278 16.70 20.04

Vis à tête cylindrique
73 441279 13.43 16.12

Pas d'informations disponibles, non commandable
74 xxx

Ecrou hexagonal M8
77 200602 1.39 1.67

clé à ergots
78 441682 19.12 22.94

Brosse pour Ras
79 485274 52.39 62.87

Plateau de ponçage
80 485296 38.84 46.61

Plateau de ponçage
80 485253 38.84 46.61

Joint torique
81 469941 3.83 4.60

Manchette d'étanchéité
82 469942 16.46 19.75
