Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 10488475 ( OFK700EQ )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

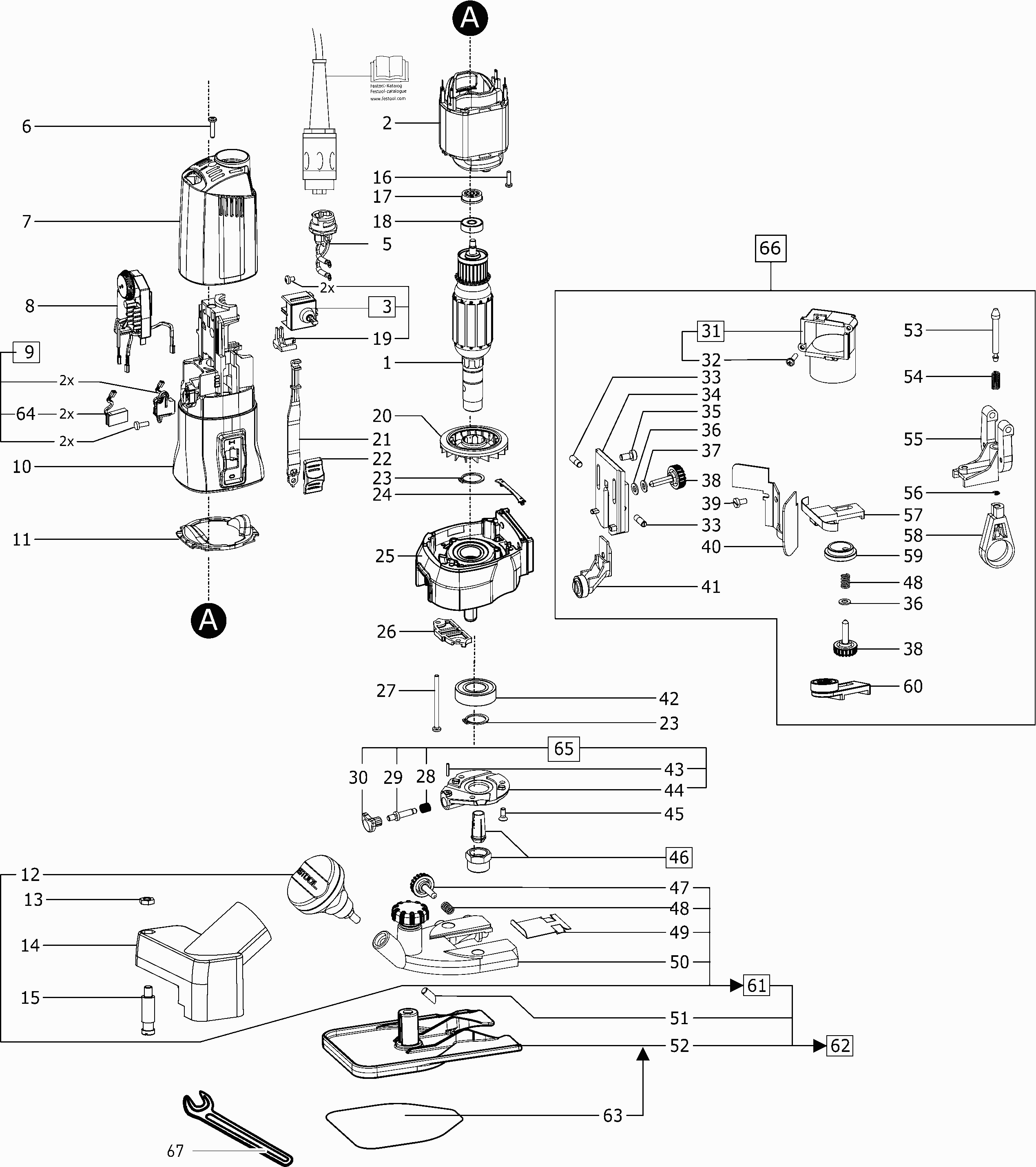

Dessins des Festool 10488475 ( OFK700EQ )
Liste de pièces de rechange des Festool 10488475 ( OFK700EQ )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230 V | ||||
| 1 | 495090 | 135.88 | 163.06 | |
| BOBINE DE CHAMP MFK 700 EQ 230V VOLLST. | ||||
| 2 | 495091 | 53.72 | 64.46 | |
| Interrupteur | ||||
| 3 | 490200 | 14.04 | 16.85 | |
| Boîtier de connecteur 230v | ||||
| 5 | 489927 | 8.38 | 10.06 | |
| Vis à tête ovale KT-3,5x16-FK10-T15 schw | ||||
| 6 | 10357783 | 1.39 | 1.67 | |
| Capuchon | ||||
| 7 | 451346 | 5.94 | 7.13 | |
| Électronique OFK700 230V ET-BG | ||||
| 8 | 205802 | 78.77 | 94.52 | |
| Porte-balai avec charbon (pair) 230v | ||||
| 9 | 490220 | 17.30 | 20.76 | |
| Carter de moteur | ||||
| 10 | 474364 | 11.22 | 13.46 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 462227 | |||
| Poignée de serrage | ||||
| 12 | 494886 | 7.73 | 9.28 | |
| Ecrou hexagonal M6 | ||||
| 13 | 200601 | 1.39 | 1.67 | |
| Capot de serrage | ||||
| 14 | 462575 | 6.00 | 7.20 | |
| Boulon | ||||
| 15 | 728985 | 12.34 | 14.81 | |
| Bague magnétique | ||||
| 17 | 444018 | 2.11 | 2.53 | |
| Roulement rainuré à billes | ||||
| 18 | 228672 | 4.49 | 5.39 | |
| Levier | ||||
| 19 | 453490 | 1.39 | 1.67 | |
| Ventilateur | ||||
| 20 | 440171 | 2.11 | 2.53 | |
| Tringle de commande | ||||
| 21 | 465089 | 1.39 | 1.67 | |
| Interrupteur à coulisse | ||||
| 22 | 451347 | 1.39 | 1.67 | |
| Circlips | ||||
| 23 | 401191 | 1.39 | 1.67 | |
| Diaphragme d'air | ||||
| 24 | 462347 | 1.39 | 1.67 | |
| Bride tournante | ||||
| 25 | 495094 | 79.74 | 95.69 | |
| Cache anti-poussière | ||||
| 26 | 462656 | 1.39 | 1.67 | |
| Vis à tête bombée 3,5 x 50 mm | ||||
| 27 | 400005 | 1.39 | 1.67 | |
| Ressort de pression | ||||
| 28 | 444754 | 1.39 | 1.67 | |
| Boulon | ||||
| 29 | 436305 | 9.17 | 11.00 | |
| Capuchon | ||||
| 30 | 450206 | 1.39 | 1.67 | |
| Capot de serrage | ||||
| 31 | 491600 | 4.88 | 5.86 | |
| Vis à tête bombée 3,5 x 14 mm | ||||
| 32 | 228584 | 1.39 | 1.67 | |
| Vis sans tête M5 x 16 | ||||
| 33 | 462397 | 1.39 | 1.67 | |
| Plateau | ||||
| 34 | 517018 | 24.32 | 29.18 | |
| Vis à tête cylindrique M5 x 10 | ||||
| 35 | 207729 | 1.39 | 1.67 | |
| Disque 5,3 mm | ||||
| 36 | 761515 | 1.39 | 1.67 | |
| Rondelle élastique | ||||
| 37 | 200587 | 1.39 | 1.67 | |
| Vis de serrage | ||||
| 38 | 462895 | 5.88 | 7.06 | |
| Vis à tête cylindrique M4 x 8 | ||||
| 39 | 445004 | 1.39 | 1.67 | |
| Tôle | ||||
| 40 | 462234 | 7.66 | 9.19 | |
| Patin palpeur | ||||
| 41 | 491845 | 33.76 | 40.51 | |
| Roulement rainuré à billes | ||||
| 42 | 462795 | 9.64 | 11.57 | |
| Douille | ||||
| 43 | 200747 | 1.39 | 1.67 | |
| Capot | ||||
| 44 | 473550 | 6.79 | 8.15 | |
| Vis à tête fraisée M4 x 10 | ||||
| 45 | 228581 | 1.39 | 1.67 | |
| Pince de serrage | ||||
| 46 | 488755 | 56.51 | 67.81 | |
| Vis de serrage | ||||
| 47 | 462891 | 5.81 | 6.97 | |
| Ressort de pression | ||||
| 48 | 462230 | 1.39 | 1.67 | |
| Tôle | ||||
| 49 | 462229 | 6.53 | 7.84 | |
| Support 0° | ||||
| 50 | 491850 | 100.55 | 120.66 | |
| Support 1,5° | ||||
| 50 | 491846 | 85.43 | 102.52 | |
| Pièce de pression | ||||
| 51 | 528994 | 3.10 | 3.72 | |
| Base complète OFK 700 | ||||
| 52 | 10226653 | 60.86 | 73.03 | |
| Goupille d'arrêt | ||||
| 53 | 570761 | 3.96 | 4.75 | |
| Ressort de pression | ||||
| 54 | 761578 | 1.39 | 1.67 | |
| Equerre de guidage | ||||
| 55 | 462268 | 14.40 | 17.28 | |
| Disque | ||||
| 56 | 228610 | 1.39 | 1.67 | |
| Palpeur | ||||
| 57 | 530026 | 9.84 | 11.81 | |
| Poignée | ||||
| 58 | 570753 | 2.18 | 2.62 | |
| Roue excentrique | ||||
| 59 | 528811 | 10.03 | 12.04 | |
| Galet palpeur | ||||
| 60 | 491847 | 26.38 | 31.66 | |
| Support | ||||
| 61 | 491848 | 130.08 | 156.10 | |
| Support | ||||
| 61 | 491849 | 113.86 | 136.63 | |
| Table Ft 1,5° | ||||
| 62 | 529095 | 151.49 | 181.79 | |
| Revêtement de glissière OFK 700 | ||||
| 63 | 10223811 | 24.88 | 29.86 | |
| Charbon (pair) | ||||
| 64 | 490219 | 17.30 | 20.76 | |
| Capot | ||||
| 65 | 494788 | 13.67 | 16.40 | |
| Butée | ||||
| 66 | 495672 | 110.47 | 132.56 | |
| Clé à fourche Sw 19 | ||||
| 67 | 772049 | 8.78 | 10.54 | |
