Dessins techniques et pièces de rechange Festool MX 1600/2 EQ DUO

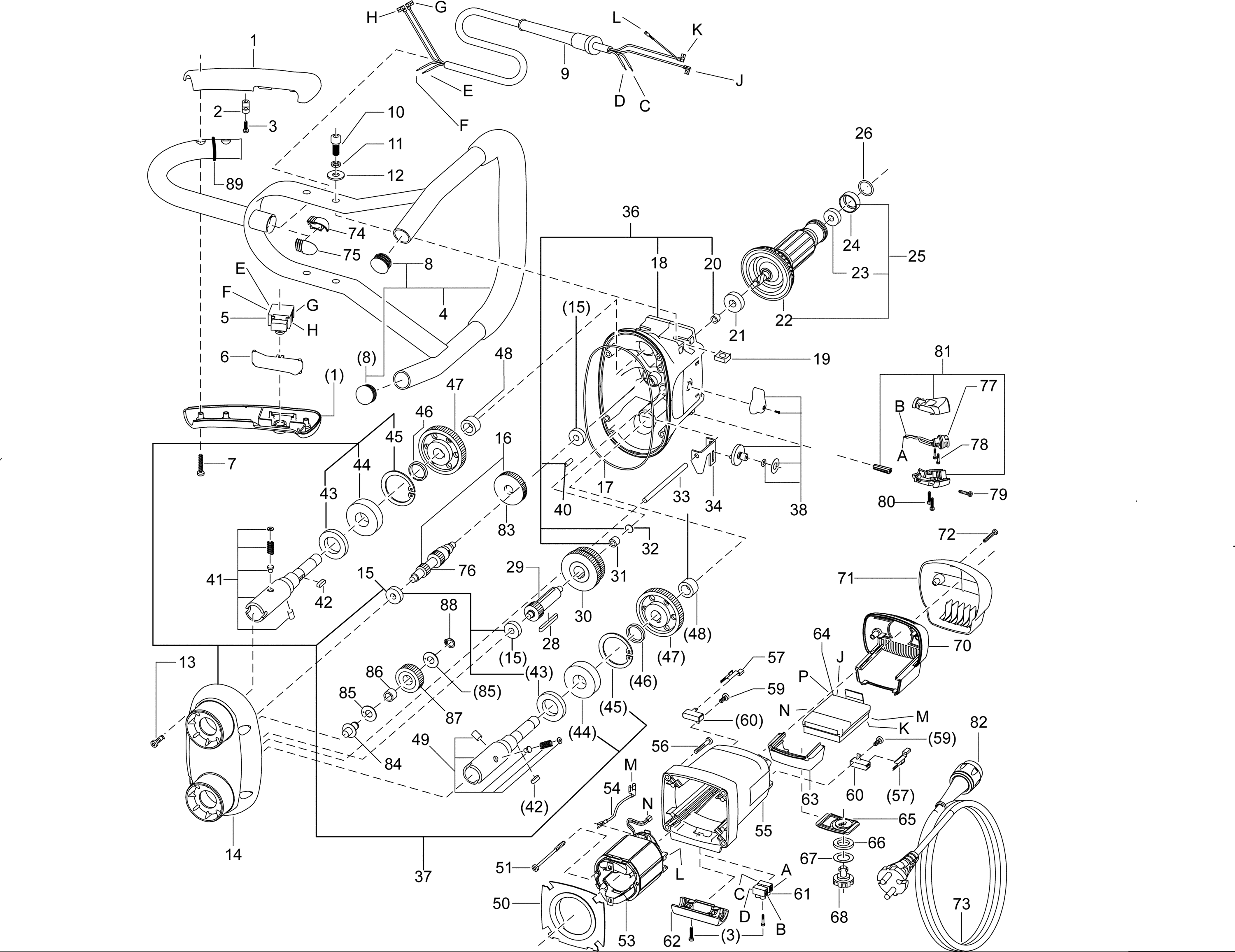

La référence 769238 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des FESTOOL MX 1600/2 EQ DUO
Liste de pièces de rechange des Festool MX 1600/2 EQ DUO
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Poignée | ||||
| 1 | 768739 | Poignée | € 14.76 | |
| Pont | ||||
| 2 | 593250 | Pont | € 0.87 | |
| Vis à tête bombée 3,5 x 14 mm | ||||
| 3 | 400468 | Vis à tête bombée 3,5 x 14 mm | € 0.87 | |
| Cadre | ||||
| 4 | 767886 | Cadre | € 132.57 | |
| Interrupteur | ||||
| 5 | 768340 | Interrupteur | € 9.47 | |
| Couvercle d'interrupteur | ||||
| 6 | 768611 | Couvercle d'interrupteur | € 1.31 | |
| Vis 4,0 x 25 mm | ||||
| 7 | 614772 | Vis 4,0 x 25 mm | € 0.87 | |
| Bouchon | ||||
| 8 | 615506 | Bouchon | € 0.92 | |
| Câble de raccordement | ||||
| 9 | 621630 | Câble de raccordement | € 25.49 | |
| Vis M8 x 20 | ||||
| 10 | 614458 | Vis M8 x 20 | € 0.87 | |
| Rondelle plate | ||||
| 11 | 615028 | Rondelle plate | € 0.87 | |
| Rondelle plate | ||||
| 12 | 614900 | Rondelle plate | € 0.87 | |
| Vis M5 x 16 | ||||
| 13 | 614859 | Vis M5 x 16 | € 0.87 | |
| Boîte de transmission | ||||
| 14 | 769313 | Boîte de transmission | € 53.72 | |
| Palier | ||||
| 15 | 614958 | Palier | € 3.63 | |
| Arbre intermédiaire | ||||
| 16 | 626290 | Arbre intermédiaire | € 52.30 | |
| Joint torique | ||||
| 17 | 617865 | Joint torique | € 2.86 | |
| Chapeau de palier | ||||
| 18 | 767884 | Chapeau de palier | € 61.79 | |
| Ecrou M8 | ||||
| 19 | 614473 | Ecrou M8 | € 0.87 | |
| Douille à aiguilles | ||||
| 20 | 615498 | Douille à aiguilles | € 3.63 | |
| Palier | ||||
| 21 | 615244 | Palier | € 4.89 | |
| Ventilateur | ||||
| 22 | 445205 | Ventilateur | € 7.07 | |
| Palier | ||||
| 23 | 623708 | Palier | € 3.52 | |
| Bague de palier | ||||
| 24 | 438613 | Bague de palier | € 0.92 | |
| Set d'induits | ||||
| 25 | 769433 | Set d'induits | € 126.45 | |
| Joint torique | ||||
| 26 | 614992 | Joint torique | € 0.87 | |
| Clavette | ||||
| 28 | 592443 | Clavette | € 2.30 | |
| Pignon | ||||
| 29 | 617848 | Pignon | € 30.79 | |
| Arbre intermédiaire double | ||||
| 30 | 617851 | Arbre intermédiaire double | € 56.35 | |
| Douille à aiguilles | ||||
| 31 | 614934 | Douille à aiguilles | € 2.35 | |
| Rondelle support | ||||
| 32 | 592433 | Rondelle support | € 0.92 | |
| Tenon | ||||
| 33 | 620697 | Tenon | € 3.01 | |
| Coulisse | ||||
| 34 | 765885 | Coulisse | € 4.17 | |
| Chapeau de palier cpl | ||||
| 36 | 769434 | Chapeau de palier cpl | € 81.36 | |
| Boîte de transmission | ||||
| 37 | 769432 | Boîte de transmission | € 74.97 | |
| Roue de commutation cpl | ||||
| 38 | 769435 | Roue de commutation cpl | € 1.83 | |
| Broche | ||||
| 40 | 614988 | Broche | € 0.87 | |
| Broche | ||||
| 41 | 618003 | Broche | € 71.85 | |
| Clavette | ||||
| 42 | 620797 | Clavette | € 0.87 | |
| Bague d'étanchéité | ||||
| 43 | 615358 | Bague d'étanchéité | € 5.76 | |
| Palier | ||||
| 44 | 614999 | Palier | € 7.71 | |
| Circlips | ||||
| 45 | 614804 | Circlips | € 0.92 | |
| Bague | ||||
| 46 | 620717 | Bague | € 3.28 | |
| Roue | ||||
| 47 | 617850 | Roue | € 37.00 | |
| Roulement à aiguilles | ||||
| 48 | 614967 | Roulement à aiguilles | € 16.94 | |
| Broche | ||||
| 49 | 618002 | Broche | € 71.85 | |
| Disque de guidage d'air | ||||
| 50 | 620693 | Disque de guidage d'air | € 1.31 | |
| Vis 4,0 x 70 mm | ||||
| 51 | 614777 | Vis 4,0 x 70 mm | € 0.87 | |
| Empilage de tôle d'inducteur | ||||
| 53 | 766496 | Empilage de tôle d'inducteur | € 36.92 | |
| Conduite | ||||
| 54 | 620376 | Conduite | € 3.40 | |
| Commande impossible | ||||
| 55 | 10164929 | Commande impossible | ||
| Vis M5 x 25 | ||||
| 56 | 614860 | Vis M5 x 25 | € 0.87 | |
| Commande impossible | ||||
| 57 | 443331 | Commande impossible | ||
| Vis | ||||
| 59 | 625071 | Vis | € 0.87 | |
| charbon (pair) | ||||
| 60 | 627004 | charbon (pair) | € 7.66 | |
| Pince | ||||
| 61 | 621139 | Pince | € 4.84 | |
| Pince | ||||
| 62 | 768227 | Pince | € 1.72 | |
| Cale | ||||
| 63 | 768223 | Cale | € 2.23 | |
| Electronique | ||||
| 64 | 765893 | Electronique | € 56.00 | |
| Fenêtres | ||||
| 65 | 768873 | Fenêtres | € 2.87 | |
| Bague d'étanchéité | ||||
| 66 | 438509 | Bague d'étanchéité | € 0.92 | |
| Rondelle d'ajustage | ||||
| 67 | 219112 | Rondelle d'ajustage | € 0.87 | |
| Molette | ||||
| 68 | 440991 | Molette | € 3.97 | |
| Capuchon | ||||
| 70 | 768224 | Capuchon | € 4.84 | |
| Capot | ||||
| 71 | 621050 | Capot | € 4.43 | |
| Vis 4,0 x 35 mm | ||||
| 72 | 614773 | Vis 4,0 x 35 mm | € 0.87 | |
| PLUG-IT KABEL H05 RN-F-7,5 | ||||
| 73 | 203920 | PLUG-IT KABEL H05 RN-F-7,5 | € 31.70 | |
| Manchon | ||||
| 74 | 768740 | Manchon | € 0.92 | |
| Manchon | ||||
| 75 | 768735 | Manchon | € 0.92 | |
| Arbre intermédiaire | ||||
| 76 | 626289 | Arbre intermédiaire | € 36.74 | |
| Boîtier de connecteur 120-230v | ||||
| 77 | 489926 | Boîtier de connecteur 120-230v | € 5.34 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 78 | 219031 | Vis à tête bombée 3,5 x 10 mm | € 0.87 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 79 | 228713 | Vis à tête bombée 4,0 x 16 mm | € 0.87 | |
| Vis | ||||
| 80 | 627502 | Vis | € 0.87 | |
| Support plug it | ||||
| 81 | 768293 | Support plug it | € 6.07 | |
| Commande impossible | ||||
| 82 | --- | Commande impossible | ||
| Roue dentée | ||||
| 83 | 620705 | Roue dentée | € 17.48 | |
| Tenon | ||||
| 84 | 617838 | Tenon | € 13.29 | |
| Bague | ||||
| 85 | 617833 | Bague | € 12.80 | |
| Palier | ||||
| 86 | 617880 | Palier | € 5.08 | |
| Roue | ||||
| 87 | 617837 | Roue | € 24.20 | |
| Circlips | ||||
| 88 | 614799 | Circlips | € 0.87 | |
| Joint torique | ||||
| 89 | 401162 | Joint torique | € 0.87 | |
| Protection des interrupteurs | ||||
| 90 | 769309 | Protection des interrupteurs | € 6.01 | |
| Self antiparasite | ||||
| 91 | 10001772 | Self antiparasite | € 1.54 | |
