Dessins techniques et pièces de rechange Festool KF 5 EBQ-PLUS 230V

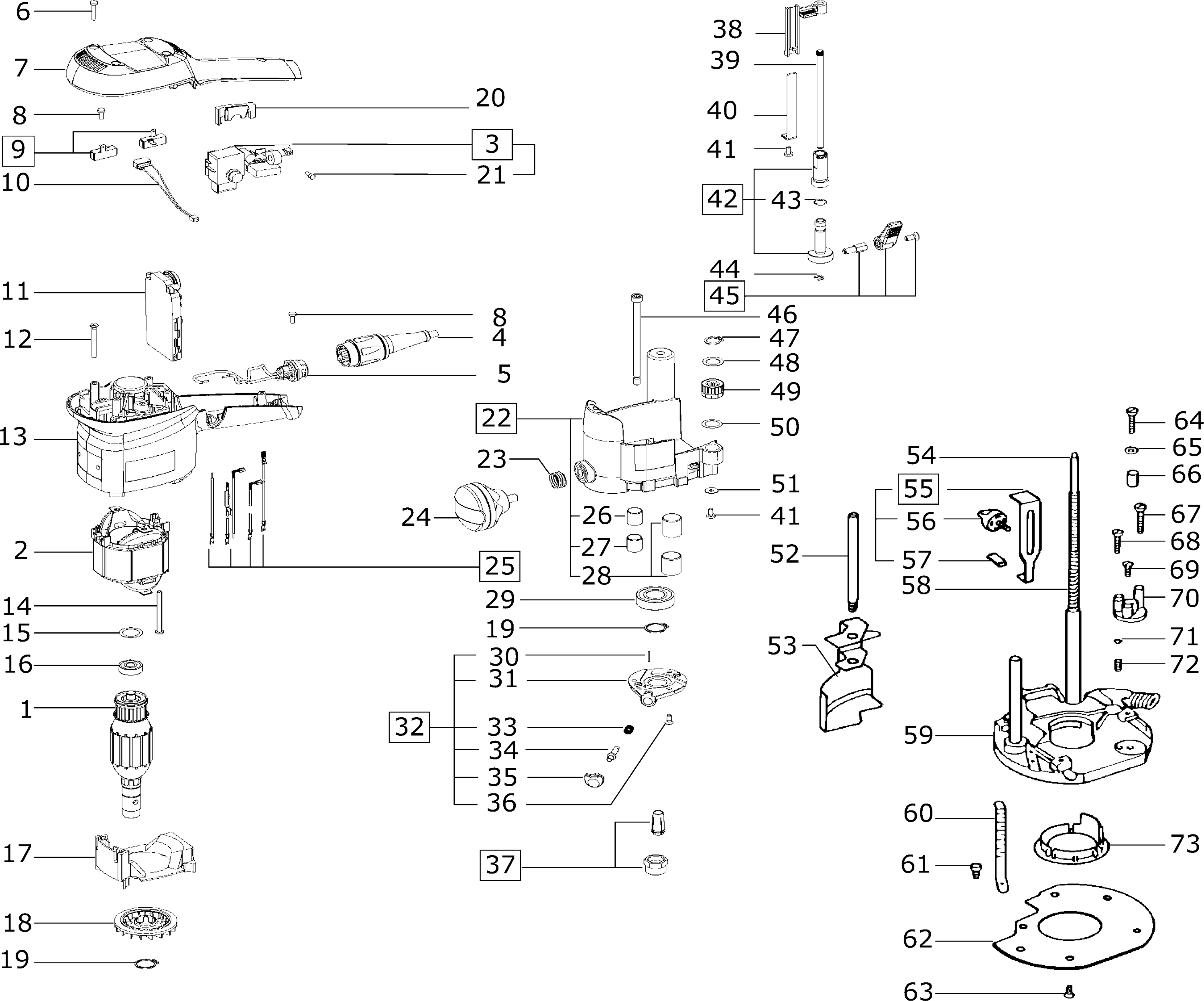

La référence 494101 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des FESTOOL KF 5 EBQ-PLUS 230V
Liste de pièces de rechange des Festool KF 5 EBQ-PLUS 230V
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Induit 230 V | ||||
| 1 | 492040 | Induit 230 V | € 120.42 | |
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 491885 | Empilage de tôle d'inducteur 230 V | € 39.81 | |
| Module interrupteur | ||||
| 3 | 490136 | Module interrupteur | € 23.73 | |
| Groupe interrupteur | ||||
| 3 | 486317 | Groupe interrupteur | € 10.79 | |
| Commande impossible | ||||
| 4 | 203704 | Commande impossible | ||
| Plug it-kabel EU | ||||
| 4 | 203914 | Plug it-kabel EU | € 26.02 | |
| Commande impossible | ||||
| 4 | 203917 | Commande impossible | ||
| Boîtier de connecteur 120-230v | ||||
| 5 | 489926 | Boîtier de connecteur 120-230v | € 5.34 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 6 | 400584 | Vis à tête bombée 3,5 x 16 mm | € 0.87 | |
| Couvercle de boîtier | ||||
| 7 | 463090 | Couvercle de boîtier | € 5.88 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 8 | 219031 | Vis à tête bombée 3,5 x 10 mm | € 0.87 | |
| Porte-balai de charbon (pair) 230v | ||||
| 9 | 488579 | Porte-balai de charbon (pair) 230v | € 13.62 | |
| Bobine de tachymètre | ||||
| 10 | 457920 | Bobine de tachymètre | € 5.58 | |
| Régulation électronique 230-240v | ||||
| 11 | 490144 | Régulation électronique 230-240v | € 86.52 | |
| Vis à tête fraisée M4 x 40 | ||||
| 12 | 400866 | Vis à tête fraisée M4 x 40 | € 0.87 | |
| Carter de moteur | ||||
| 13 | 463087 | Carter de moteur | € 20.40 | |
| Vis à tête bombée 4 x 50 mm | ||||
| 14 | 228707 | Vis à tête bombée 4 x 50 mm | € 0.87 | |
| Rondelle de compensation 14 x 21,8 x 0,3 mm | ||||
| 15 | 203777 | Rondelle de compensation 14 x 21,8 x 0,3 mm | € 0.87 | |
| Roulement rainuré à billes | ||||
| 16 | 401524 | Roulement rainuré à billes | € 3.39 | |
| Disque de guidage d'air | ||||
| 17 | 434430 | Disque de guidage d'air | € 1.61 | |
| Ventilateur | ||||
| 18 | 440171 | Ventilateur | € 1.43 | |
| Circlips | ||||
| 19 | 401191 | Circlips | € 0.87 | |
| Pont | ||||
| 20 | 463095 | Pont | € 0.92 | |
| Vis à tête bombée M3 x 6,5 | ||||
| 21 | 228718 | Vis à tête bombée M3 x 6,5 | € 0.87 | |
| Chapeau de palier | ||||
| 22 | 490564 | Chapeau de palier | € 65.36 | |
| Ressort de pression | ||||
| 23 | 440729 | Ressort de pression | € 0.87 | |
| Poignée | ||||
| 24 | 487554 | Poignée | € 3.63 | |
| Assortiment de tresses | ||||
| 25 | 491194 | Assortiment de tresses | € 19.08 | |
| Bague | ||||
| 26 | 436301 | Bague | € 1.69 | |
| Douille Du | ||||
| 27 | 210031 | Douille Du | € 0.92 | |
| Douille | ||||
| 28 | 400994 | Douille | € 0.92 | |
| Roulement rainuré à billes | ||||
| 29 | 462795 | Roulement rainuré à billes | € 7.22 | |
| Douille | ||||
| 30 | 200747 | Douille | € 0.87 | |
| Capot | ||||
| 31 | 473550 | Capot | € 5.63 | |
| Capot | ||||
| 32 | 494788 | Capot | € 11.20 | |
| Ressort de pression | ||||
| 33 | 444754 | Ressort de pression | € 0.87 | |
| Boulon | ||||
| 34 | 436305 | Boulon | € 6.92 | |
| Capuchon | ||||
| 35 | 450206 | Capuchon | € 0.87 | |
| Vis à tête fraisée M4 x 10 | ||||
| 36 | 228581 | Vis à tête fraisée M4 x 10 | € 0.87 | |
| Pince de serrage | ||||
| 37 | 488755 | Pince de serrage | € 54.57 | |
| Pince de serrage | ||||
| 37 | 488761 | Pince de serrage | € 54.57 | |
| Indicateur | ||||
| 38 | 492173 | Indicateur | € 8.12 | |
| Butée de profondeur | ||||
| 39 | 450677 | Butée de profondeur | € 1.96 | |
| Butée | ||||
| 40 | 450678 | Butée | € 3.01 | |
| Vis à tête bombée M4 x 8 | ||||
| 41 | 228570 | Vis à tête bombée M4 x 8 | € 0.87 | |
| Réglage fin | ||||
| 42 | 490143 | Réglage fin | € 14.52 | |
| Joint torique | ||||
| 43 | 200926 | Joint torique | € 0.87 | |
| Disque | ||||
| 44 | 400106 | Disque | € 0.87 | |
| Levier | ||||
| 45 | 490429 | Levier | € 9.33 | |
| Vis | ||||
| 46 | 400492 | Vis | € 4.30 | |
| Circlips | ||||
| 47 | 216770 | Circlips | € 0.87 | |
| Rondelle d'ajustage 13 x 19 x 0,5 mm | ||||
| 48 | 228503 | Rondelle d'ajustage 13 x 19 x 0,5 mm | € 0.87 | |
| Molette | ||||
| 49 | 457351 | Molette | € 2.42 | |
| Rondelle de compensation 13,2 x 18,8 x 0,2 mm | ||||
| 50 | 436828 | Rondelle de compensation 13,2 x 18,8 x 0,2 mm | € 0.87 | |
| Disque | ||||
| 51 | 403100 | Disque | € 0.87 | |
| Vis | ||||
| 52 | 436479 | Vis | € 7.62 | |
| Pare-éclats | ||||
| 53 | 436513 | Pare-éclats | € 19.11 | |
| Boulon | ||||
| 54 | 455791 | Boulon | € 0.87 | |
| Support | ||||
| 55 | 483193 | Support | € 9.73 | |
| Bouton tournant | ||||
| 56 | 436195 | Bouton tournant | € 0.92 | |
| Commande impossible | ||||
| 57 | xxx | Commande impossible | ||
| Ressort de pression | ||||
| 58 | 436377 | Ressort de pression | € 1.04 | |
| Plateau | ||||
| 59 | 497763 | Plateau | € 80.30 | |
| Butée | ||||
| 60 | 437197 | Butée | € 9.43 | |
| Vis à tête cylindrique M6 x 8 | ||||
| 61 | 437999 | Vis à tête cylindrique M6 x 8 | € 0.87 | |
| Plateau | ||||
| 62 | 436296 | Plateau | € 13.87 | |
| Vis à tête fraisée M4 x 8 | ||||
| 63 | 228737 | Vis à tête fraisée M4 x 8 | € 0.87 | |
| Vis à tête cylindrique M6 x 25 | ||||
| 64 | 400859 | Vis à tête cylindrique M6 x 25 | € 0.87 | |
| Disque 6,4 mm | ||||
| 65 | 200578 | Disque 6,4 mm | € 0.87 | |
| Douille | ||||
| 66 | 436300 | Douille | € 1.04 | |
| Vis à tête cylindrique M5 | ||||
| 67 | 436813 | Vis à tête cylindrique M5 | € 1.43 | |
| Vis à tête cylindrique M5 | ||||
| 68 | 436812 | Vis à tête cylindrique M5 | € 1.22 | |
| Vis à tête cylindrique M5 x 20 | ||||
| 69 | 436811 | Vis à tête cylindrique M5 x 20 | € 0.92 | |
| Butée | ||||
| 70 | 436520 | Butée | € 11.60 | |
| Bille | ||||
| 71 | 783305 | Bille | € 0.87 | |
| Ressort de pression | ||||
| 72 | 436528 | Ressort de pression | € 0.87 | |
| Douille | ||||
| 73 | 437380 | Douille | € 1.62 | |
